NVMe PCIe 기반 하드랙을 PC 시스템에 연결하는 과정을 간소화하고, 최적의 성능을 보장하기 위한 빠른 가이드를 제공합니다.

스토리지 하드랙의 연결 옵션 이해하기

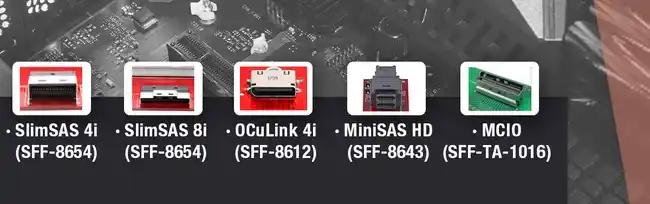

    연결 과정을 시작하기 전, PC 스토리지 하드랙의 연결 옵션을 잘 파악하는 것이 중요합니다. 당사 제품은 주로 업계 표준 인터페이스를 사용합니다: SlimSAS 8i (SFF-8654), SlimSAS 4i (SFF-8654), OCuLink 4i (SFF-8612), miniSAS HD (SFF-8643), 그리고 MCIO (SFF-TA-1016). 이러한 인터페이스는 고속 데이터 전송과 견고한 연결성을 제공하여 스토리지 장치와 메인보드 간의 원활한 통신을 보장합니다.

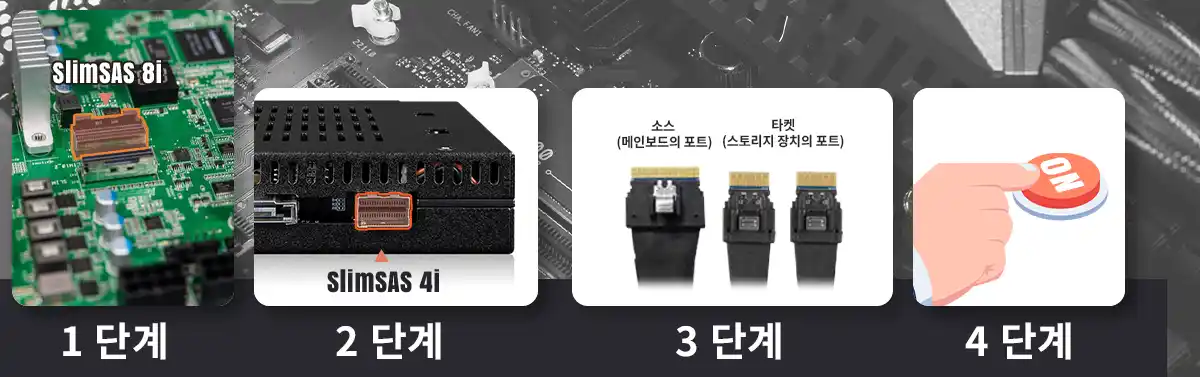

단계별 연결 가이드

1. 메인보드의 사용 가능한 커넥터 확인하기 : 메인보드를 확인하여 데이터 전송을 위한 사용 가능한 커넥터 위치를 찾으세요. 이러한 커넥터에는 OCuLink 4i, SlimSAS 8i, SlimSAS 4i, 그리고 MCIO 8i 인터페이스가 포함될 수 있습니다. 정확한 위치와 커넥터 개수는 메인보드 설명서나 매뉴얼에서 확인할 수 있습니다.

2. ICY DOCK 하드랙의 커넥터 확인하기 : 어떤 커넥터가 사용되는지 확실하지 않은 경우, 제품 설명서나 웹사이트에서 스펙을 참고하세요.

3. 하드랙 연결하기 : 시스템과 하드랙의 커넥터를 확인한 후, 적절한 케이블을 사용하여 연결하세요. 각 케이블의 끝을 메인보드와 하드랙의 해당 포트에 연결하고, 데이터 전송 방해나 물리적 손상을 방지하기 위해 안정적인 연결을 유지하세요.

4. 전원 공급하기 : 하드랙이 제대로 연결되었는지 확인 후 컴퓨터의 전원을 켜세요. 시스템이 자동으로 새로 연결된 스토리지 장치를 감지할 것입니다. 그렇지 않으면 시스템의 BIOS 설정에 접근하여 장치를 수동으로 활성화할 필요가 있을 수 있습니다.

연결 옵션이 제한적인 경우의 해결 방법

    경우에 따라 사용자들은 저장소 하드랙과 연결하기에 제한적이거나 호환되지 않는 커넥터만을 제공하는 메인보드를 사용할 수 있습니다. 다행히도, 이러한 문제를 해결할 수 있는 몇 가지 방법이 있습니다.

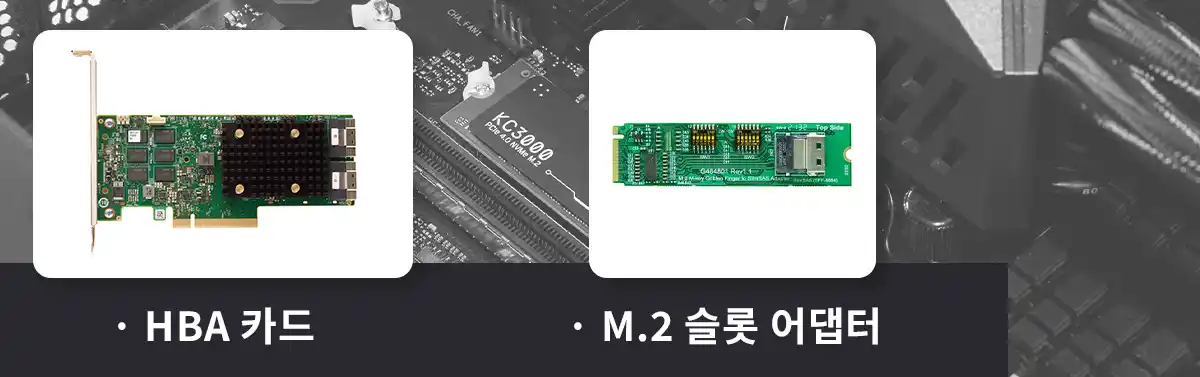

• HBA 카드 (Host Bus Adapter) : HBA 카드는 시스템에 추가적인 연결 옵션을 제공하는 확장 카드입니다. HBA 카드의 종류에 따라 추가 MCIO, SlimSAS, OCuLink, 또는 MiniSAS 연결이 가능합니다. HBA 카드를 메인보드의 사용 가능한 PCIe 슬롯에 삽입하면 이러한 연결 옵션이 추가됩니다.
• M.2 슬롯 어댑터 : 또는, M.2 슬롯 어댑터를 사용하여 시스템에 추가 연결성을 제공할 수 있습니다. 이러한 어댑터는 메인보드의 사용 가능한 M.2 슬롯에 연결되며, 저장소 하드랙 연결을 위한 공간 절약형 솔루션을 제공합니다.

추가 연결 옵션을 탐색하세요! 저희는 연결성과 유연성을 강화하기 위한 다양한 케이블 옵션을 제공합니다.

   이 케이블들은 추가 연결을 제공하여 스토리지 하드랙 설정에 보다 높은 호환성과 다용성을 제공합니다. 시스템에서 NVMe, SAS, SATA 3가지 프로토콜을 모두 지원하는 U.3 백플레인을 사용할 경우, 해당 기능이 제대로 작동하려면 메인보드 또는 HBA 카드에 Tri-mode 컨트롤러가 탑재되어 있어야 하며, 백플레인의 경로 설계도 이를 지원해야 합니다. 또한,  SlimSAS 8i 또는 MCIO 8i 케이블과 함께 사용해야 안정적인 기능을 구현할 수 있습니다.

*일부 HBA 카드에는 특수 케이블이 필요할 수 있으므로, 제품 페이지 FAQ에서 호환성을 확인해주시기 바랍니다.

결론

    ICY DOCK은 고품질 탈착식 하드랙과 호환 가능한 NVMe 케이블을 제공하여, 사용자가 스토리지 시스템을 빠르고 쉽게 구축할 수 있도록 돕습니다. 복잡한 호환성 확인이나 테스트에 소요되는 시간을 절약할 수 있습니다. ICY DOCK의 스토리지 솔루션으로 완전히 업그레이드된 컴퓨팅 성능을 지금 직접 경험해보세요 !
