ToughArmor MB873MP-B

5.25" 드라이브 베이용 8베이 NVMe M.2 SSD PCIe 4.0 하드랙 엔클로저 (8x OCuLink SFF-8612, Tri-mode 비호환)
상품 공급 중단
제품 설명서

  • 소개

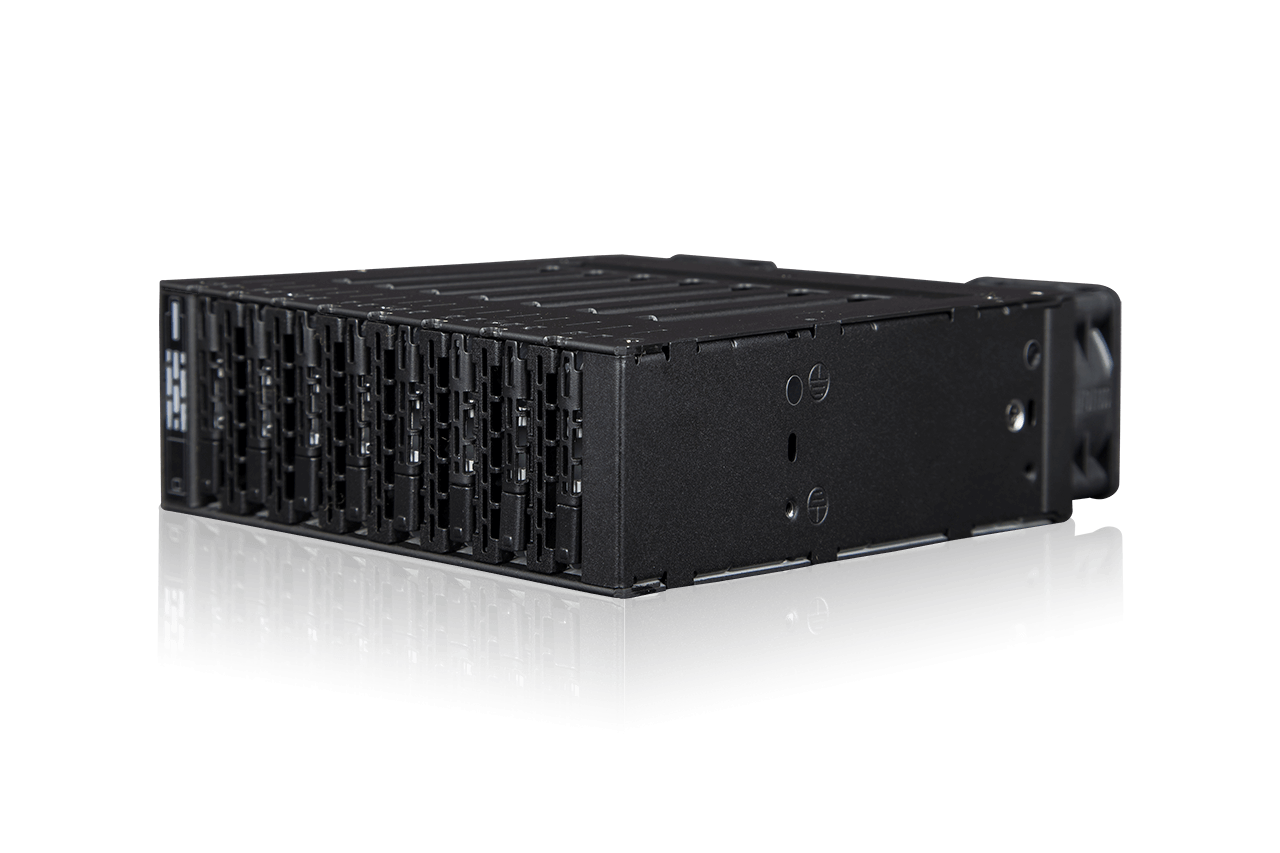

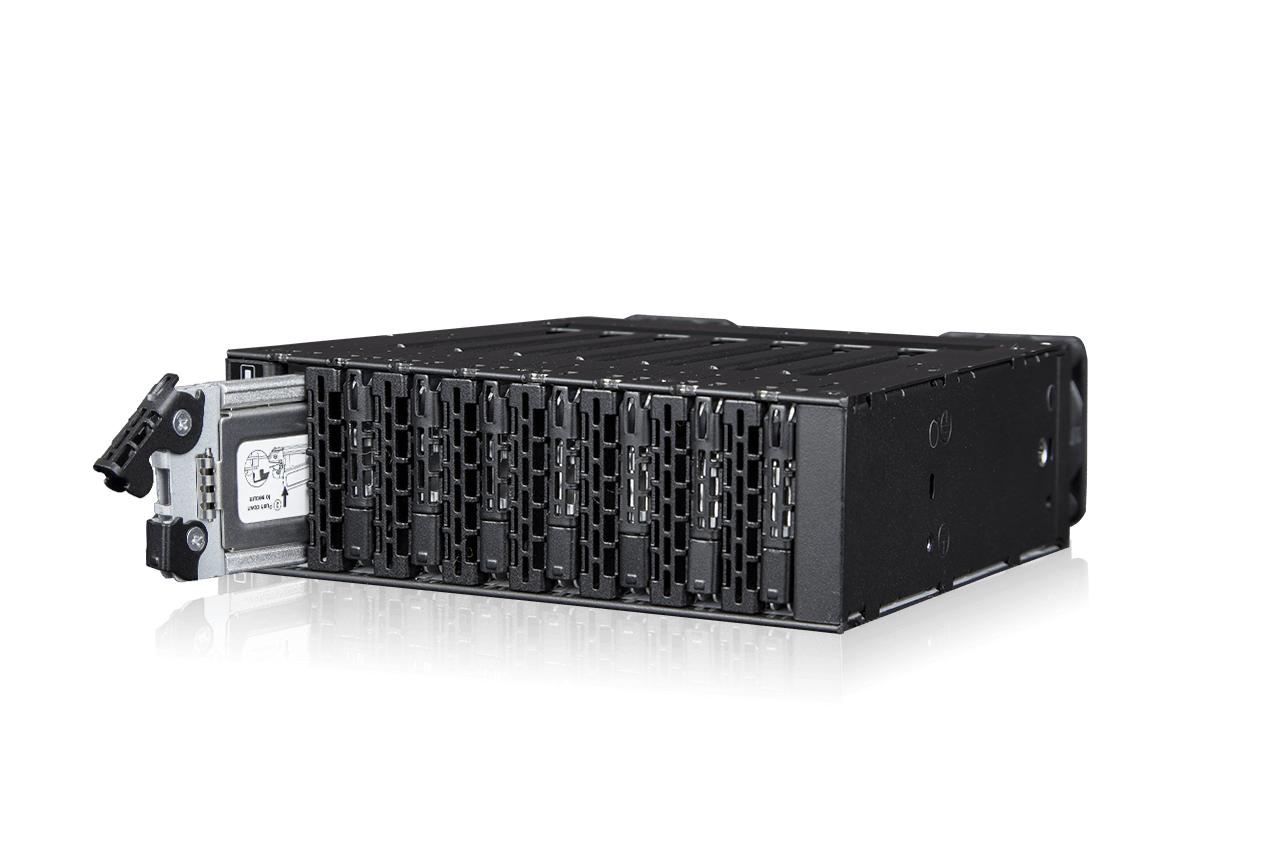

    ToughArmor MB873MP-B는 컴퓨터 시스템의 5.25인치 광학 드라이브 베이에 적합하고 8개의 OCuLink(SFF-8612) 커넥터를 통해 PCIe 4.0 64Gb/s 데이터 전송 속도를 이루는 견고한 8베이 이동식 M.2 NVMe SSD 인클로저입니다. 헤비듀티 풀메탈 구조로 제작되었으며 간편한 드라이브 유지보수를 위해 도구 없는 드라이브 설치/제거를 지원하는 탈착식 M.2 SSD 트레이를 사용합니다. 또한 MB873MP-B 하드랙은 고속 PCIe 4.0 SSD에서 발생하는 열 제어를 하여 냉각 성능을 극대화하기 위해 후면에 듀얼 40x20mm 냉각 팬을 장착하였습니다.
  • 고성능 PC를 위한 고밀도 스토리지 디자인

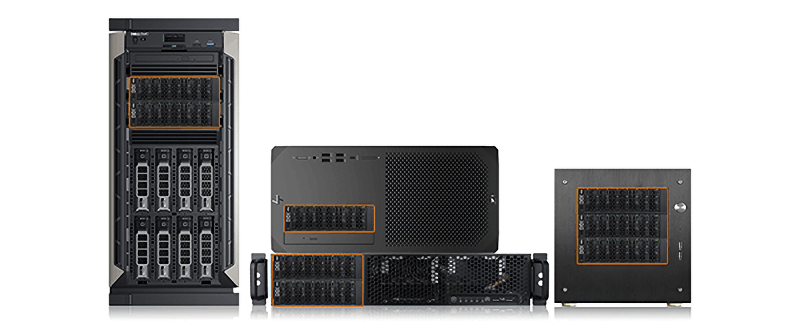

    ToughArmor MB873MP-B의 초고밀도 설계는 고성능 PC, 콤팩트 서버, 워크스테이션 PC 및 데이터 센터와 같이 스토리지 공간이 제한된 데이터 집약적인 시스템에 적합합니다.

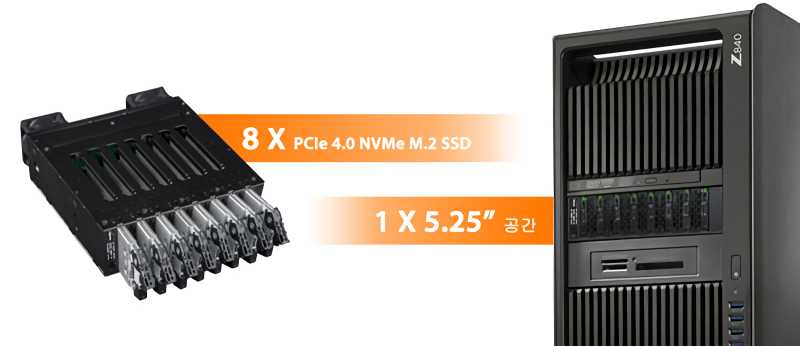

  • 단일 5.25인치 공간에서 최대 8개의 PCIe 4.0 NVMe M.2 드라이브를 지원하면서 시스템의 스토리지 효율성이 향상됩니다.
  • 탁월한 PCIe 4.0 성능

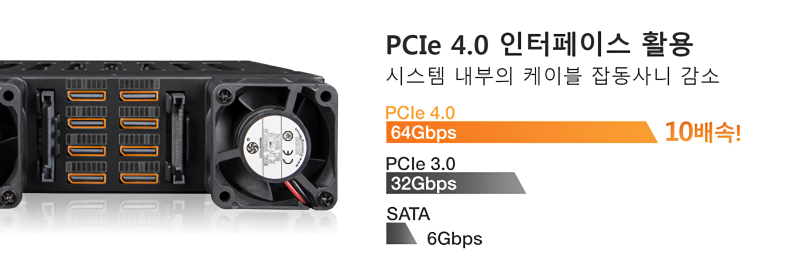

    MB873MP-B는 각 드라이브 전용 8x OCuLink (SFF-8612) 커넥션을 사용하여 PCIe 3.0보다 2배, SATA 표준보다 10배 빠른 최대 64Gbps의 전송 속도를 허용함으로써 PCIe 4.0 NVMe M.2 SSD의 모든 잠재력을 실현합니다.

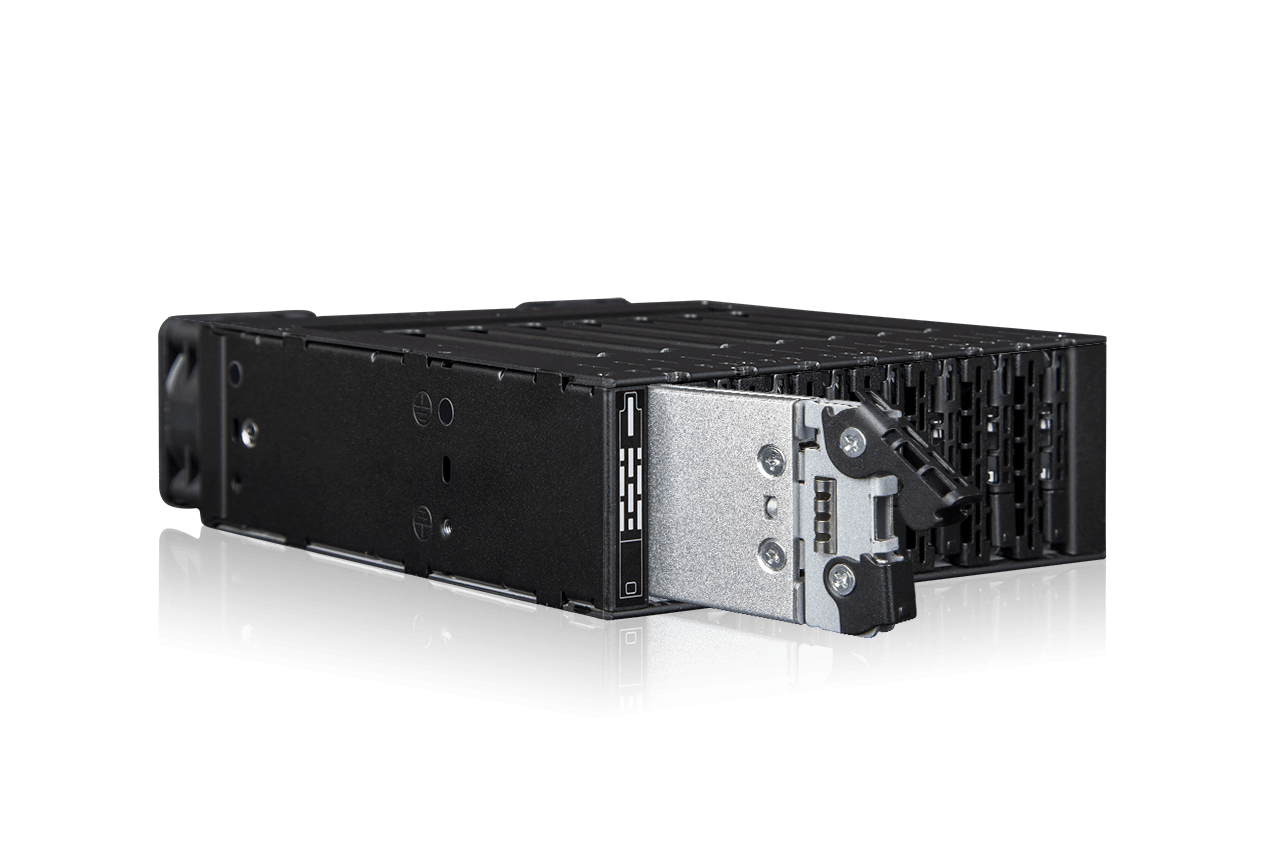

  • Tool-Less 탈부착식 M.2 SSD 트레이 설계

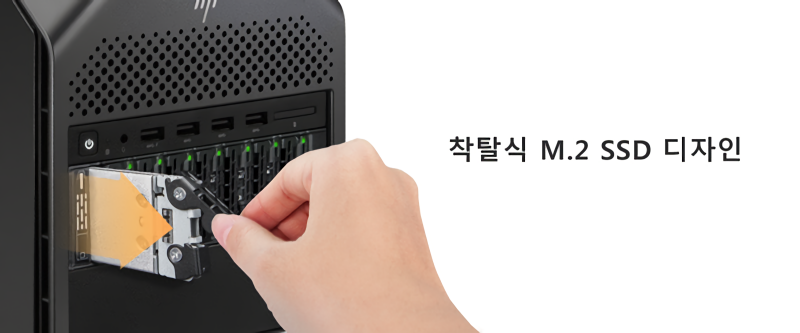

    일반적인 M.2 SSD는 마더보드나 어댑터 카드에 설치되고, 작은 나사로 고정되야 하는 경우가 많으며 드라이브에 액세스하려면 컴퓨터 케이스를 열어야 하여 번거롭고 시간이 많이 소요됩니다. 그러나 MB873MP-B의 탈착식 드라이브 설계로 NVMe M.2 SSD가 컴퓨터 시스템의 5.25인치 광학 베이에서 설치되어 케이스를 열거나 도구를 사용하지 않고도 드라이브를 교체할 수 있으므로 드라이브 유지보수가 매우 효율적이고 간단합니다.

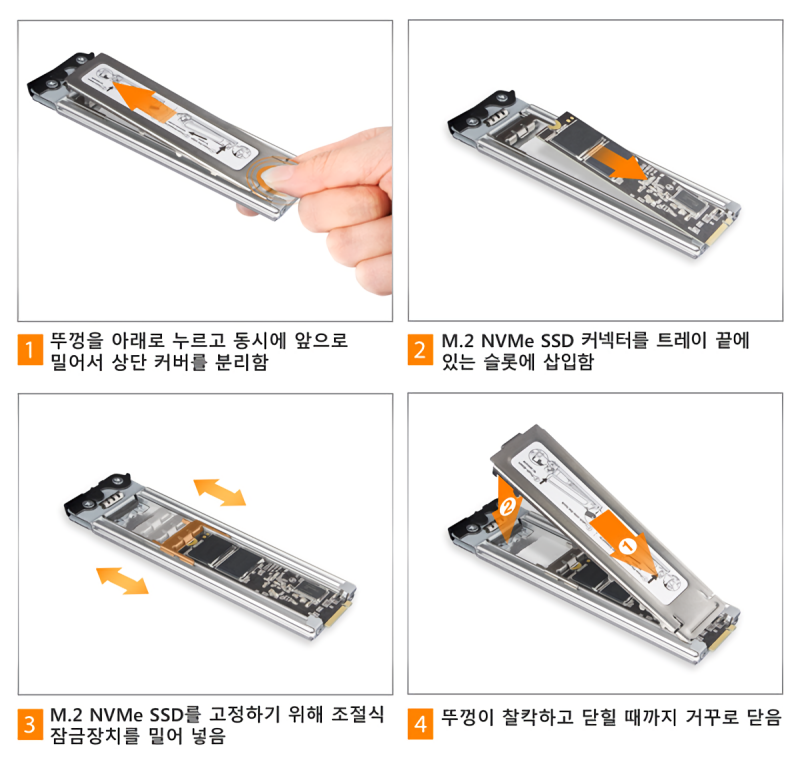

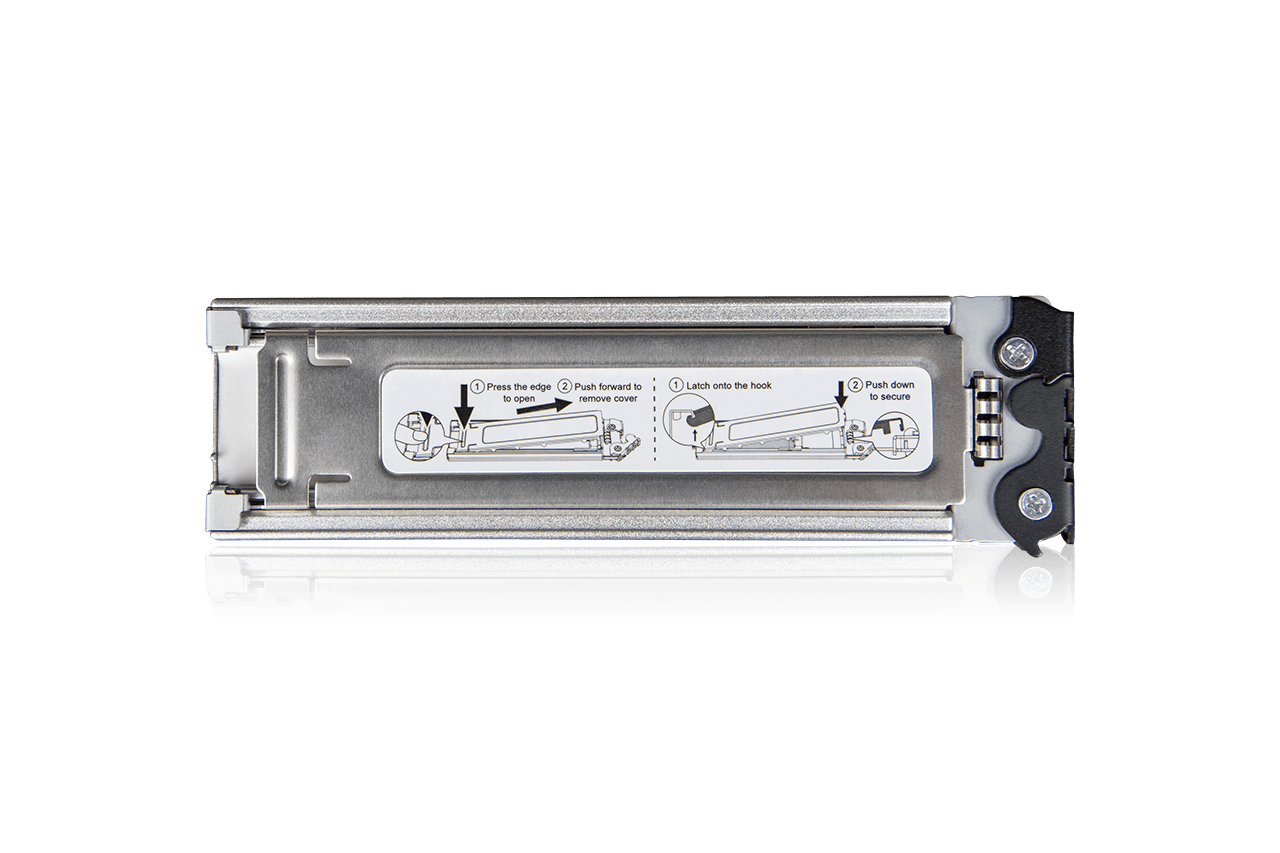

  • 공구를 사용하지 않은 상태에서 유저는 SSD(2230, 2242, 2260, 2280 및 22110)하나를 케이스에 넣고 조절 잠금 슬라이더를 SSD 쪽으로 이동 시키면 확실하게 고정할 수 있습니다. 모든 조립과정은 10초밖에 걸리지 않기 때문에 유저들은 빈번히 풀리는 작은 나사의 불편함에서 벗어남은 물론 효율적이며 혁신적인 장착방법을 즐길 수 있습니다.
  • MB873MP-B

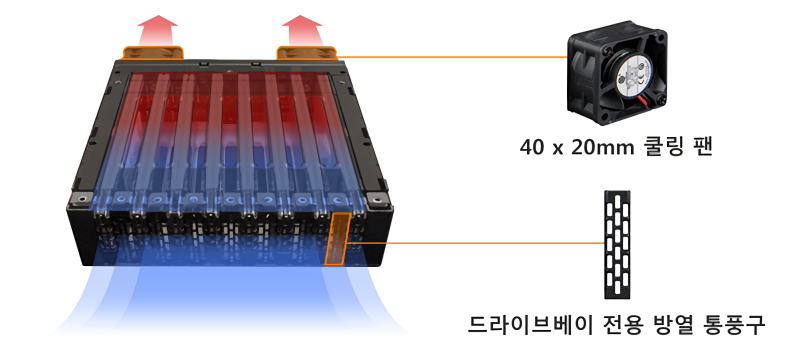

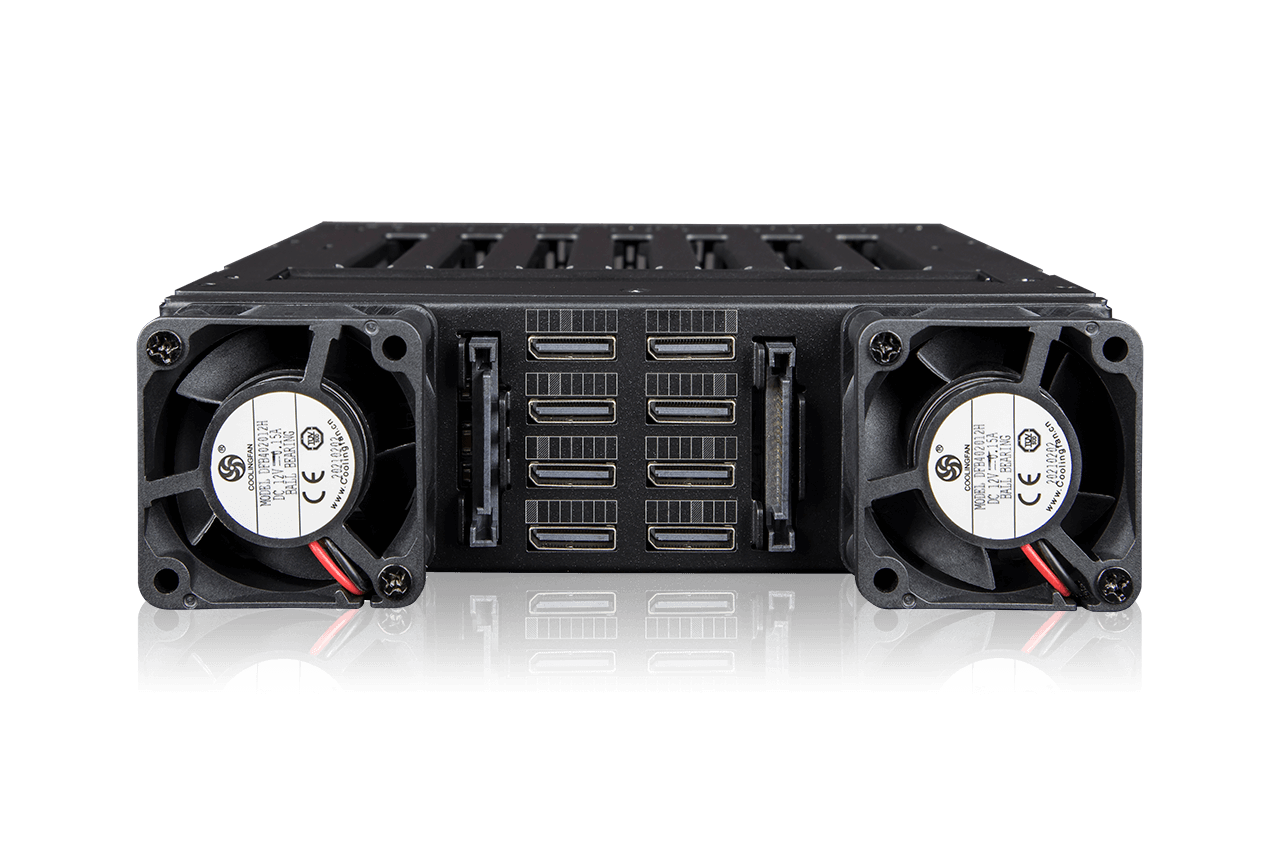

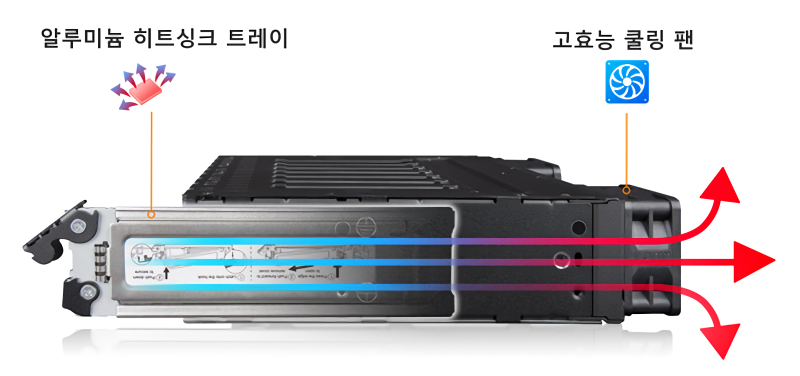

    8개의NVMe M.2 SSD의 전원을 한 번에 켜면 열이 증가합니다. 따라서 NVMe M.2 SSD를 과부하에서도 최적의 작동 온도로 유지할 수 있도록 전체 인클로저에 걸쳐 대량의 환기를 제공하는 40x20mm 냉각 팬을 이중으로 포함시켰습니다.

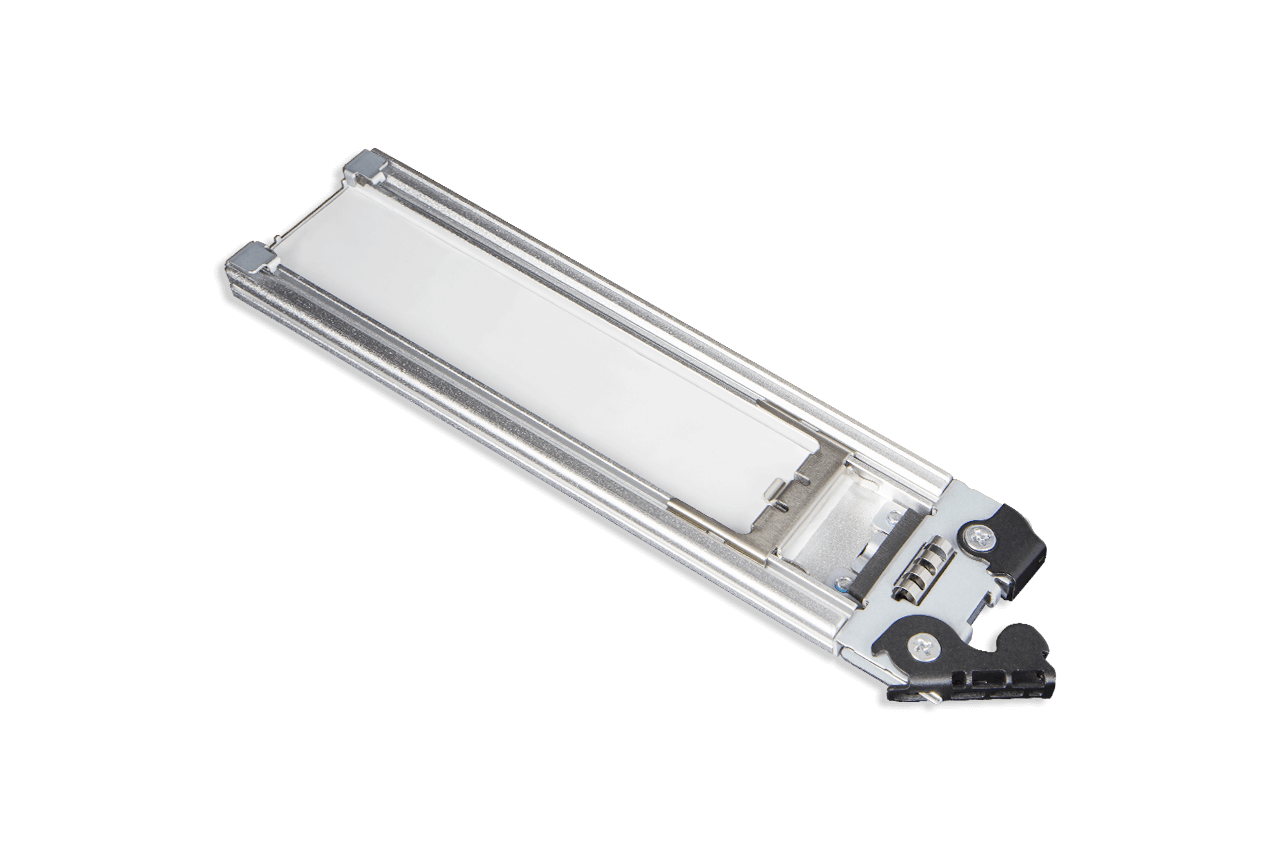

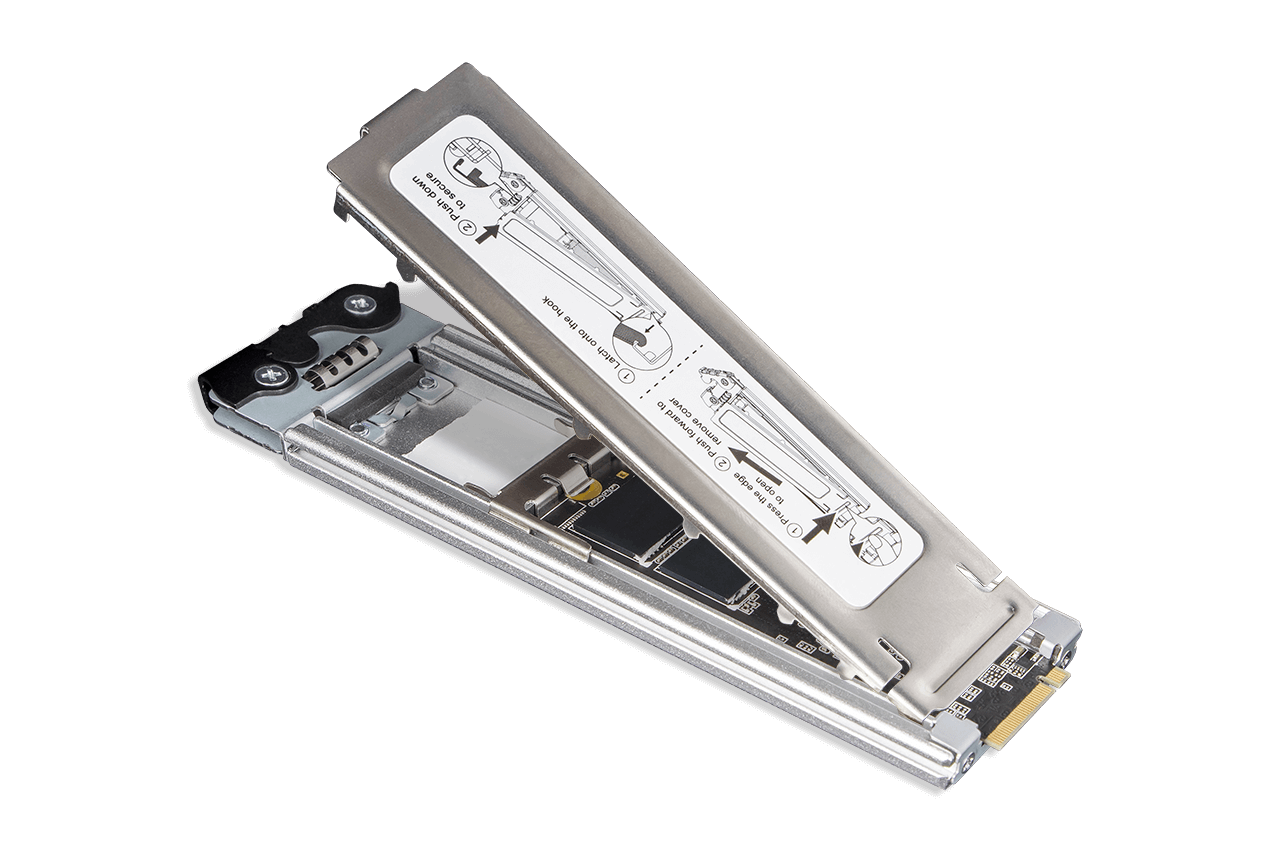

  • 이 특수 슬림라인 트레이는 두꺼운 알루미늄으로 제조되며, M.2 NVMe SSD에서 발생하는 열을 방출하는 열 제어 역할을 합니다.

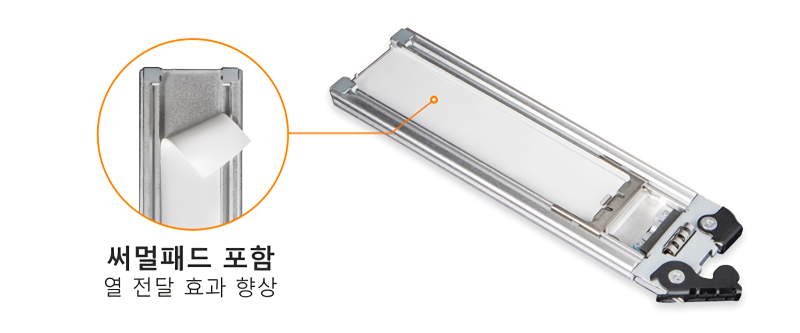

  • 포함된 써멀패드가 본체표면 사이를 채우고 SSD의 발열을 더 넓은 표면으로 전달하여 열이 빠르게 감소하도록 합니다.

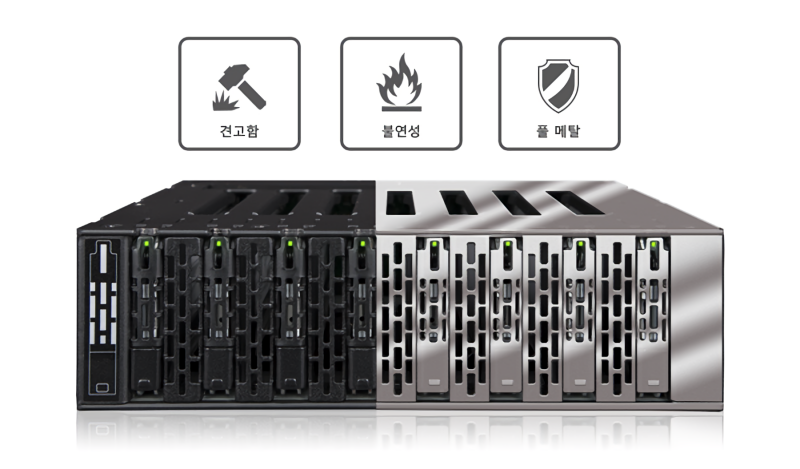

  • 가장 가혹한 환경에서 강력한 보호력 제공
    인클로저를 수년 동안 사용할 수 있도록 해주는 ToughArmor MB873MP-B는 가장 가혹한 환경에서 견딜 수 있습니다. 전체 장치와 트레이에 걸쳐 견고한 완전 금속 보호 장치가 장착되어 있어 가연성 등급이 필요할 수 있는 산업용 장치에 적합합니다. MB873MP-B의 높은 빌드 품질은 의료, 군사, 법률산업과 임베디드 제어 및 공장 자동화 시스템 같은 제조 조건을 포함한 다양한 엔터프라이즈 시스템에 적합합니다.

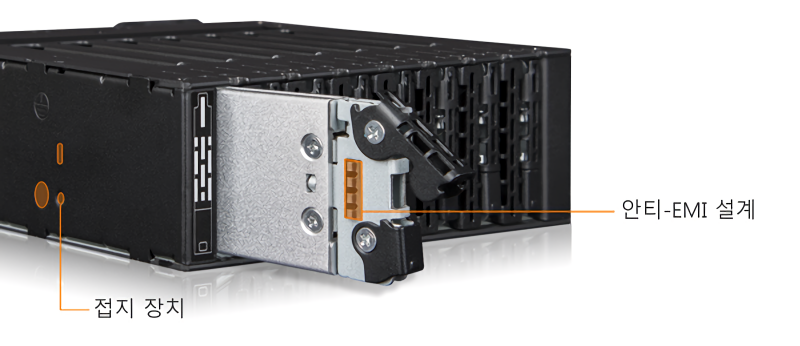

  • 안티 EMI 전자기 기술
    올바른 접지 없이 드라이브를 교체하면 정전 충격으로 인해 하드웨어가 손상될 수 있으므로 M.2 SSD를 접지하는 것은 필수적입니다. 저희의 혁신적인 M.2 SSD 툴리스(Tool-Less) 드라이브 장착 설계로, 조절 가능한 M.2 잠금쇠가 SSD의 나사 구멍에 들어가면 SSD가 어댑터의 트레이와 외각을 통해 접지를 진행합니다. 그리고 4개 나사가 있는 인클로저를 시스템에 설치하게 되면 시스템 전체에서 접지를 진행합니다.

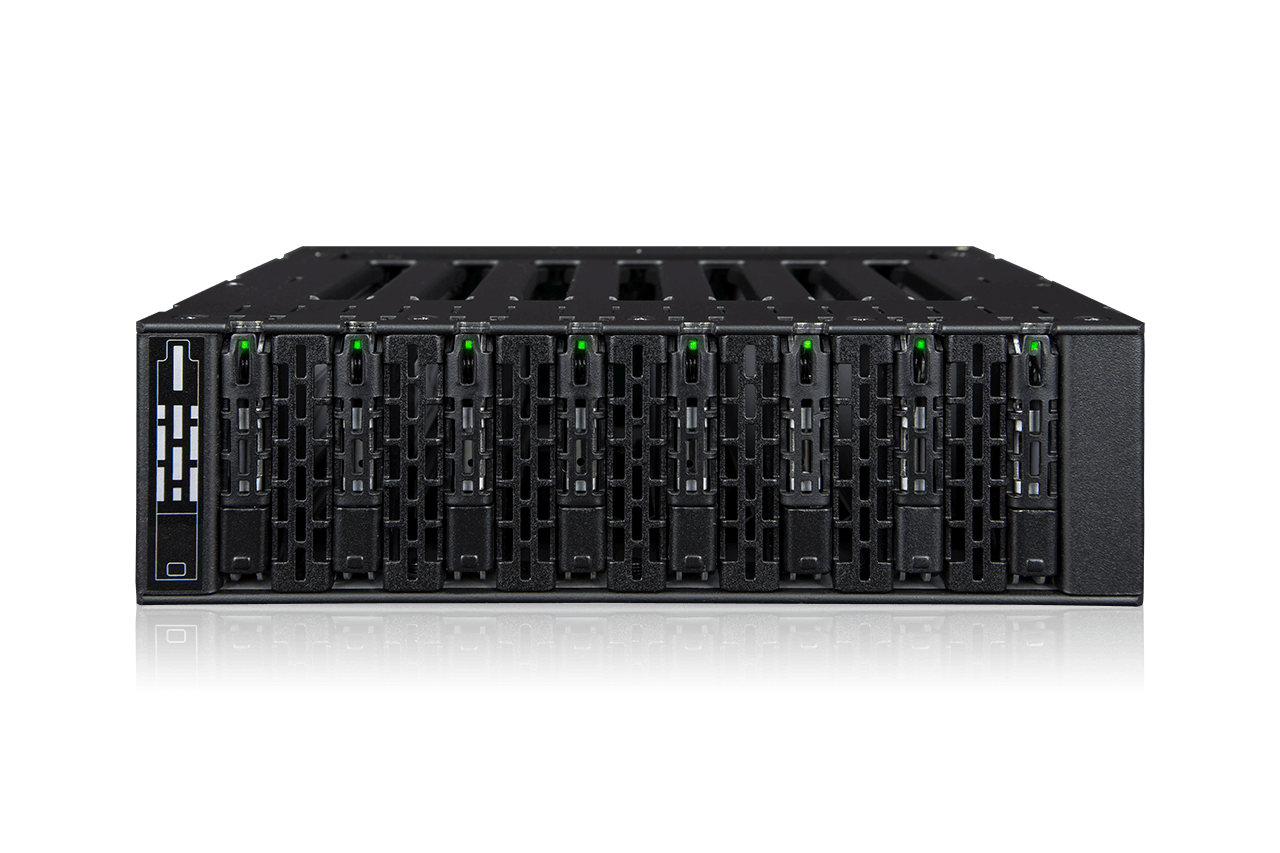

  • 개별 8베이 SSD 접속 상태 표시 (RAID 구성 적합)
    각 트레이의 LED 상태 표시등은 드라이브 상태 정보를 한 눈에 볼 수 있게 해줍니다. Active Power Technology(AVT)를 사용하면 드라이브를 삽입할 때 인클로저가 켜지고 모든 드라이브를 제거하면 인클로저가 자동으로 꺼집니다.

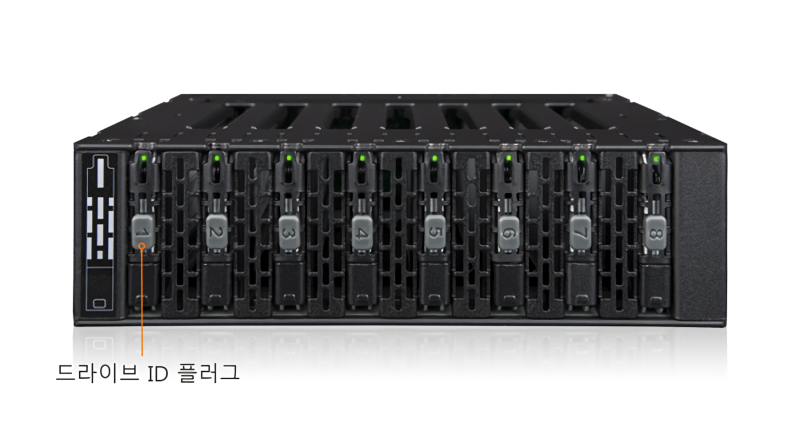

  • 어떤 드라이브가 어떤 베이에 속하는지 절대 잊지 마십시오. 드라이브 ID 플러그의 경우 RAID 어레이에 속한 드라이브 트레이 또는 특정 파일이 포함된 드라이브를 항상 알 수 있습니다. 구성에 더 적합하도록 자유롭게 ID 플러그를 뽑고 재정렬하거나 단순하게 보이도록 제거할 수 있습니다.
  • 탁월한 제품 호환성
    MB873MP-B는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.

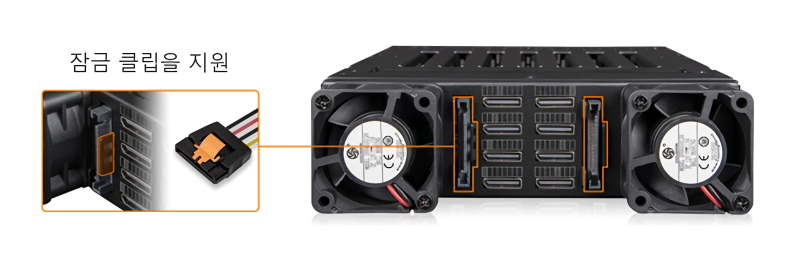

  • ToughArmor MB873MP_B는 잠금 래치 메커니즘을 갖춘 SATA 15핀 전원 케이블 및 OCuLink 케이블과 호환됩니다. 이 설계는 시스템 진동이나 운송 중 케이블의 이탈을 방지하여 데이터 중단을 최소화합니다. 이러한 케이블은 한 번 연결되면 제자리에 튼튼하게 고정됩니다. (본제품 2x 15Pin SATA 전원 커넥터 포함)
  • 다양한 호환성
    특별히 설계된 MB840TP-B 탈착식 드라이브 트레이를 사용하면 다양한 모델에서 원활하게 교체할 수 있습니다.
MB873 시리즈중에 어떤 아이템이 귀사에게 적합합니까?
모델명 MB873MP-B MB873MP-B V2
정의된 핀아웃 SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Tri-mode HBA/RAID 어댑터와 호환)
적합 SFF-9402 pin-out 이 있는
NVMe HBA/RAID 어댑터
SFF-9402 pin-out 이 있는
Tri-mode 컨트롤러 카드

맞춤형 ICY DOCK 드라이브 엔클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK은 다양한 산업 및 안전 표준을 준수하는 것이 가장 중요하다는 것을 잘 알고 있습니다. 표준 제품은 이미 최고의 품질을 염두에 두고 제작되었지만, 고객이 특정 인증 요구 사항을 충족하도록 ICY DOCK 드라이브 엔클로저 및 모바일 랙을 맞춤형으로 제작할 수 있는 옵션도 제공합니다. 여기에는 TAA 및 UL과 같은 표준부터 광범위한 온도 테스트까지 포함됩니다.

프로세스 전반에 걸쳐 고객에게 포괄적인 지침을 제공합니다. 당사의 목표는 정확한 사양을 충족할 뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서 맞춤형 솔루션으로 테스트할 수 있는 모든 옵션 인증에 대한 자세한 표를 확인할 수 있습니다.
MB873MP-B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
특정 인증에 맞게 ICY DOCK 제품을 사용자 지정하려면 필요한 테스트를 포함하여 인증서 생성에 대한 수수료가 부과됩니다. 일부 인증서는 유효성을 유지하기 위해 반복적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의사항은 icydockkr@naver.com 으로 문의하시기 바랍니다.

주요특징
8x PCIe M.2 NVMe SSD 맞춤 : 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) 및 110mm (22110)

1x 표준 외부 5.25" 장치 베이에 설치

8x OCuLink (SFF-8612)를 사용하여 SFF-9402 Rev 1.1에 정의된 핀아웃 연결 (Tri-mode를 지원하지 않음)

드라이브 베이당 최대 64Gb/s의 전송 속도로 PCIe 4.0 사양 지원

2x 15Pin SATA 전원 커넥터를 통해 8개의 M.2 SSD 전원 공급

인화성 요구 사항을 충족하는 견고한 풀 메탈 인클로저

고성능 듀얼 40 x 20mm 냉각 팬 포함

간편한 드라이브 유지보수를 위한 툴리스 드라이브 설치 기능이 있는 탈부착식 드라이브 트레이

드라이브로부터 열을 분산시키는 기능이 포함된 써멀패드가 있는 대형 열 싱크 트레이

항(抗)진동 설계 (Anti-Vibration Technology, AVT) - SSD를 위한 안전한 환경 구축

액티브 파워 기술 (Active Power Technology, APT) - 드라이브가 설치되지 않은 경우 장치를 꺼서 전력 절약

EMI 접지 - SSD의 전기적 손상으로부터 보호

드라이브를 추적하기 위해 드라이브 ID 플러그는 포함되어 있음

이글 후크 (Eagle Hook) 트레이 래치가 트레이를 인클로저 안쪽에 단단히 고정

안전한 연결을 위해 잠금 래치 설계가 적용된 SATA 15핀 및 오큐링크 케이블을 지원

2x 15Pin SATA 전원 커넥터 포함

3년 보증 서비스 제공

스펙
모델명: MB873MP-B
색상: Black
호환되는 드라이브 유형: 8x M.2 SSD
호환되는 드라이브 타입: NVMe
드라이브 수: 8
최대 드라이브 규격: M.2 SSD (2230-22110)
드라이브 베이: 1x 5.25” 반 높이 베이
호스트 인터페이스: 8x OCuLink SFF-8612 4i, SFF-9402 Rev 1.1에 정의된 핀아웃, Tri-mode HBA/RAID 카드와 호환 불가
입력전력: 2x 15pin SATA 전원 커넥터
전송 속도: 최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
SSD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 2x 40*40*20mm 팬
재질: 풀 메탈
크기 (너비 x 높이 x 깊이): 146 x 41.3 x 167.8mm
무게 (순 중량) : 1136g
패키지 포함된 중량: 1147g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온: 녹색; SSD 접속: 녹색 점등
패키지 구성: 디바이스, 매뉴얼, 드라이브 ID 플러그, 나사, 2x SATA 15pin 전원 케이블
M.2 커넥터 사용 횟수: 5,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년

호환되는 드라이브 트레이 (케디):

  • MB840TP-B

호환되는 드라이브 케이블:

  • MB206L-B Cable
  • MB302L-B Cable

사양별로 관련 제품 시리즈:

  • NVMe Enclosures
  • High Density Enclosures

ToughArmor 라인업:


FAQ

Q: MB873MP-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB873MP-B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.





NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here연락하여 문의하시기 바랍니다.


Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.

A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

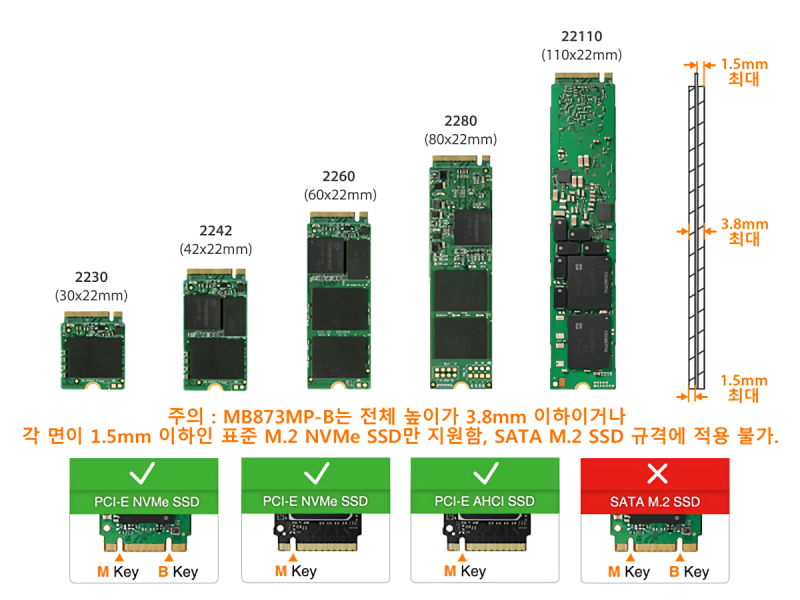

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



주의: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.
