ToughArmor
내구성이 강화된 탈착식 드라이브 엔클로저 하드렉
호환되는 드라이브 케이블:
관련 제품:
| MB873 시리즈중에 어떤 아이템이 귀사에게 적합합니까? | ||
| 모델 | MB873MP-B | MB873MP-B V2 |
| 정의된 핀아웃 | SFF-9402 Rev 1.1 | SFF-9402 Rev 1.1 (Tri-mode HBA/RAID 어댑터와 호환) |
| 적합 |
SFF-9402 핀 아웃 을 갖춘 |
SFF-9402 핀 아웃 을 갖춘 Tri-mode 컨트롤러 카드 |
| ToughArmor MB873MP-B V2에 사용 가능한 인증 | |
| TAA | 무역 협정법 준수 |
| UL | 안전 표준 인증 |
| UL94 | 플라스틱 소재의 인화성 |
| FCC | 연방통신위원회 규정 준수 |
| 폭넓은 온도 | MIL-STD-810H - 방법 501.7 & 502.7 |
| • | 8x PCIe M.2 NVMe SSD 맞춤 : 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) 및 110mm (22110) |
| • | 1x 표준 외부 5.25" 장치 베이에 설치 |
| • | 8x OCuLink (SFF-8612)를 사용하여 SFF-9402 Rev 1.1에 정의된 핀아웃 연결 |
| • | 드라이브 베이당 최대 64Gb/s의 전송 속도로 PCIe 4.0 사양 지원 |
| • | 2x 15Pin SATA 전원 커넥터를 통해 8개의 M.2 SSD 전원 공급 |
| • | 인화성 요구 사항을 충족하는 견고한 풀 메탈 인클로저 |
| • | 고성능 듀얼 40 x 20mm 냉각 팬 포함 |
| • | 도구 없이 드라이브를 설치할 수 있는 탈착식 드라이브 트레이로 유지보수가 용이함 |
| • | 열 패드가 포함된 대형 방열판 트레이가 드라이브의 열을 분산 시킴 |
| • | 항(抗)진동 설계 (Anti-Vibration Technology) - SSD를 위한 안전한 환경 구축 |
| • | 액티브 파워 기술 (Active Power Technology, APT) - 드라이브가 설치되지 않은 경우 장치를 꺼서 전력 절약 |
| • | EMI 접지 - SSD의 전기적 손상으로부터 보호 |
| • | 드라이브를 추적하기 위해 드라이브 ID 플러그는 포함되어 있음 |
| • | 이글 후크 (Eagle Hook) 트레이 래치가 트레이를 인클로저 안쪽에 단단히 고정 |

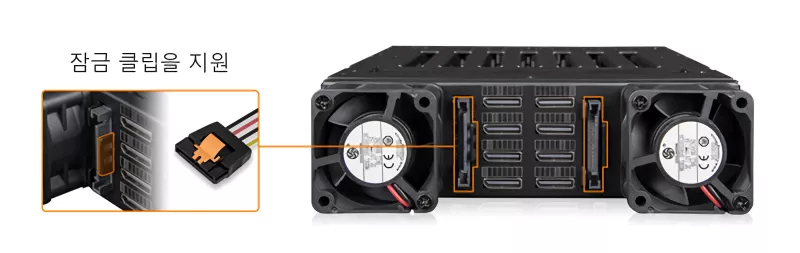

| • | 안전한 연결을 위해 잠금 래치 설계가 적용된 SATA 15핀 및 오큐링크 케이블 지원 |
| • | 2x 15Pin SATA 전원 커넥터 포함 |
| • | 3년 보증 서비스 제공 |
| 상품명： | MB873MP-B V2 |
| 색상： | Black |
| 호환되는 드라이브 유형： | 8x M.2 SSD |
| 호환되는 드라이브 타입： | NVMe |
| 드라이브 수： | 8 |
| 최대 드라이브 규격： | M.2 SSD (2230-22110) |
| 드라이브 베이： | 1x 5.25" 반 높이 베이 |
| 호스트 인터페이스： |
8x OCuLink SFF-8612 4i, SFF-9402 Rev 1.1에 정의된 핀아웃 |
| 입력전력： | 2x 15pin SATA 전원 커넥터 |
| 전송 속도： | 최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음) |
| SSD 용량 지원： | 용량 제한 없음 |
| 드라이브 냉각 기능： | 2x 40*40*20mm 팬 |
| 재질： | 풀 메탈 |
| 크기 (너비 x 높이 x 깊이)： | 146 x 41.3 x 168.6mm |
| 무게 (순 중량) ： | 1136g |
| 패키지 포함된 중량： | 1147g |
| LED로 드라이브 작업 상태 표시： | 드라이브 파워 온: 녹색 SSD 접속: 녹색 점등 |
| 패키지 구성： | 디바이스, 매뉴얼, 드라이브 ID 플러그, 나사, 2x SATA 15pin 전원 케이블 |
| M.2 커넥터 사용 횟수： | 5,000 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C to 60°C (32°F to 140°F) |
| 스토리지 온도： | -35°C to 70°C (-31°F to 158°F) |
| 규정준수： | CE, RoHS, REACH |
| A/S 보증기간： | 3년 |
호환되는 드라이브 트레이 (케디):
호환되는 드라이브 케이블:
사양별로 관련 제품 시리즈:
ToughArmor 라인업:
퀵 링크:
Q: MB873MP-B V2와 잘 맞는 애드온 카드를 추천해 주시겠습니까?
A: MB873MP-B V2와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.
아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.
NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.
here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here연락하여 문의하시기 바랍니다.
Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?
A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.
| • | 시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다. |
| • | 호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다. |
| • | 호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다. |
| • | 연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다. |
Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.
A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.
Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.
A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.
주의: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).
ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.
ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:
문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.
호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.
