| ToughArmor MB852M2PO-B에 대한 인증 획득 가능 | |
| TAA | 무역협정법 규정 준수 |
| UL | 안전 기준 인증 |
| UL94 | 플라스틱 재료의 인화성 |
| FCC | 연방통신위원회 규정 준수 |
| 넓은 온도 범위 | MIL-STD-810H - 방법 501.7 & 502.7 |
| • | 2x 30mm(2230), 42mm(2242), 60mm(2260), 80mm(2280) 및 110mm(22110) M.2 NVMe SSD 맞춤 |

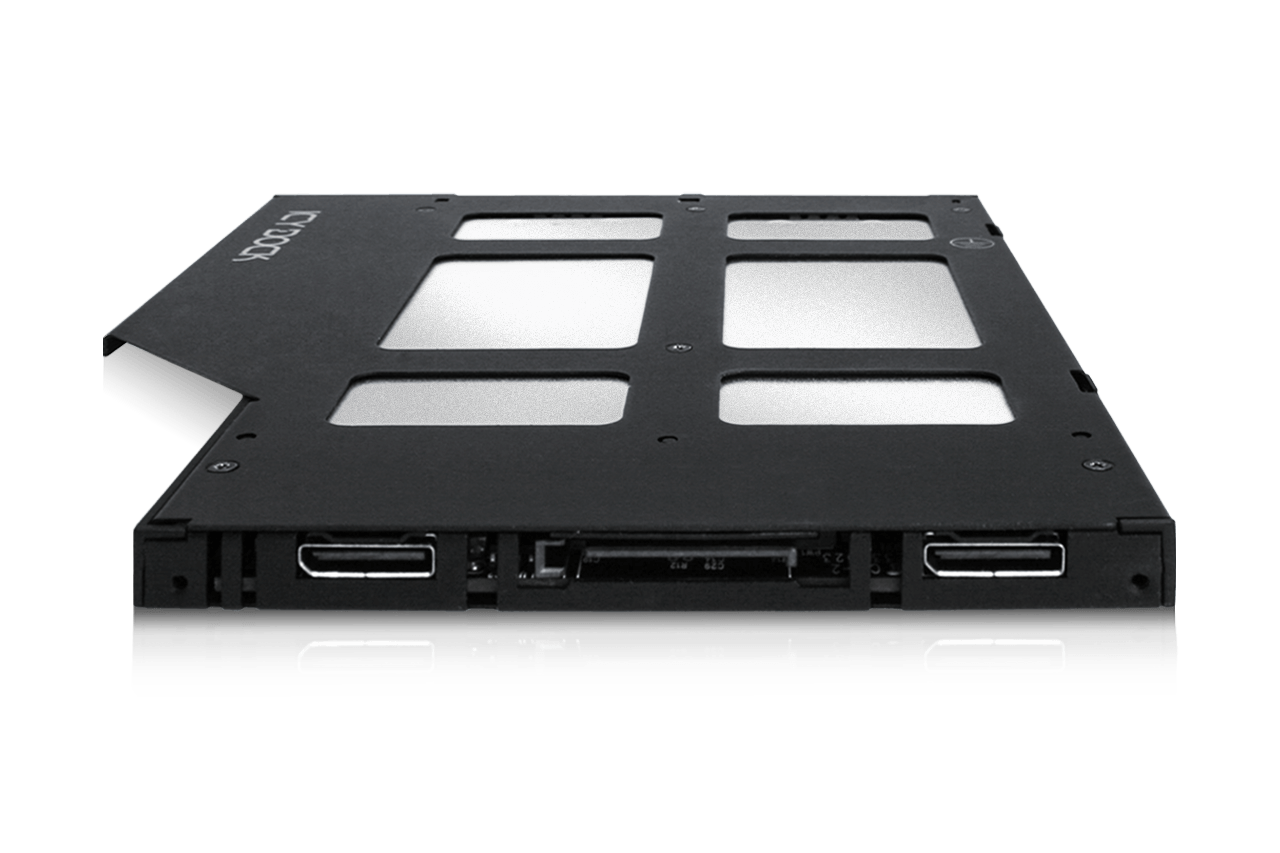

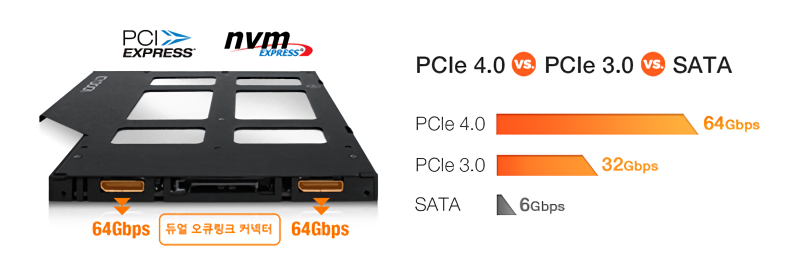

| • | 2x PCIe Gen 4 OCuLink(SFF-8612) 커넥터를 사용하고 최대 64Gbps 전송 속도 지원 |
| • | 안전한 연결을 위해 잠금 래치 설계가 적용된 SATA 15핀 및 오큐링크 케이블을 지원 |
| • | OCuLink 커넥터 핀아웃이 SFF-9402 사양을 지원 (Tri-mode를 지원하지 않음) |

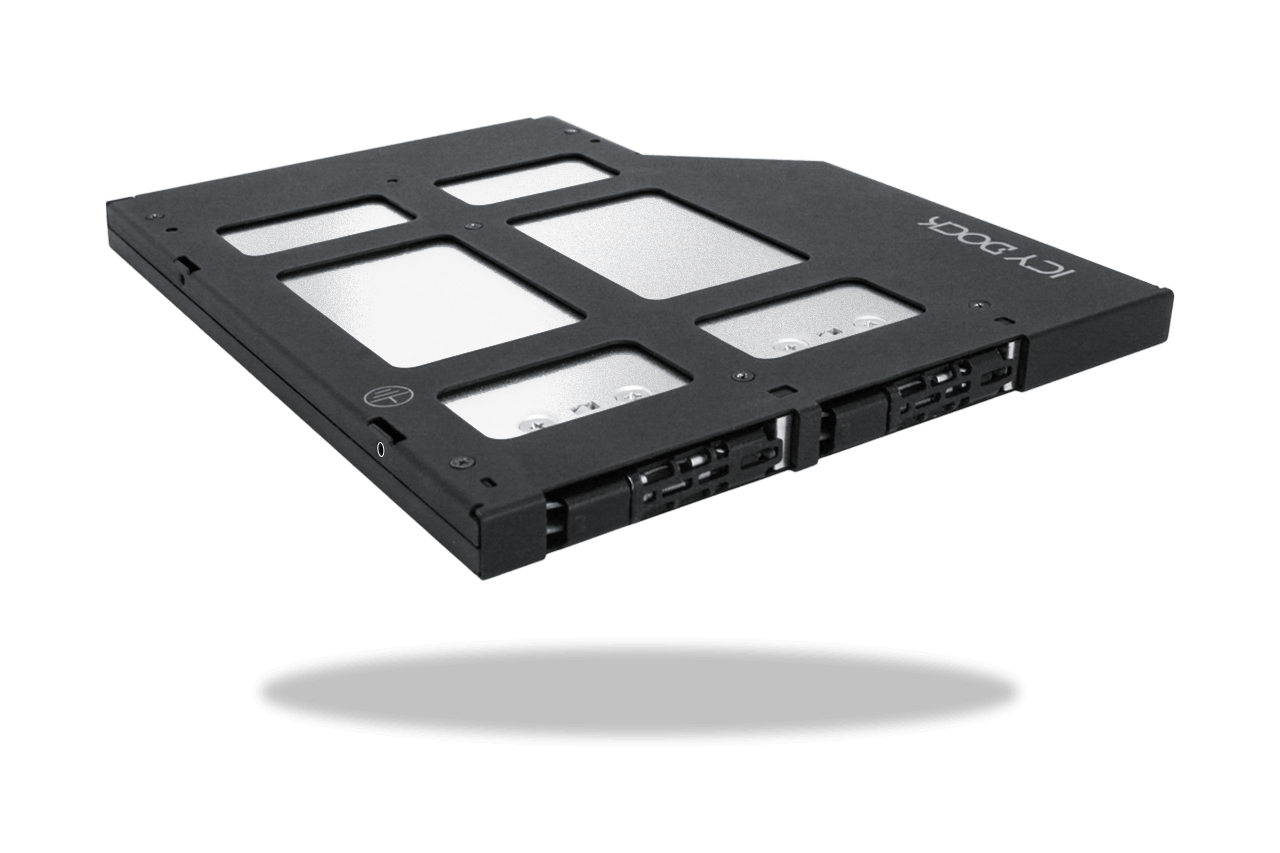

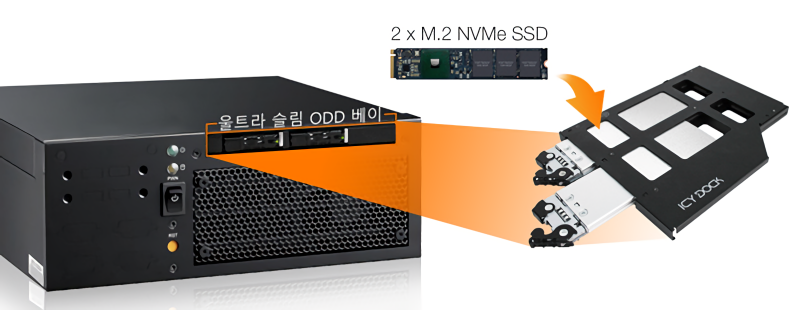

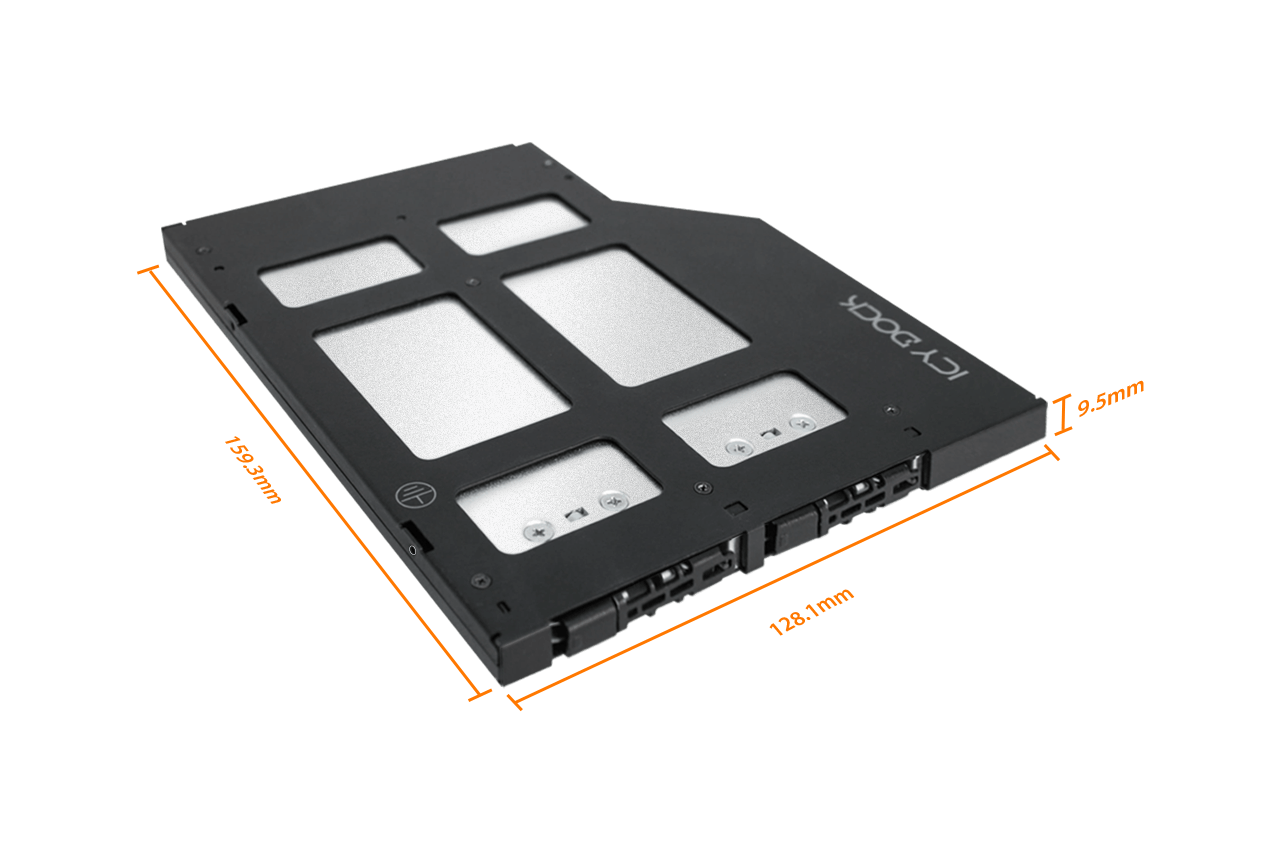

| • | 9.5mm ODD (초슬림 광학식 디스크) 베이에 설치 |
| • | 맞춤형 PC, 서버 렉 마운트 및 임베디드 시스템에 맞게 설계 |

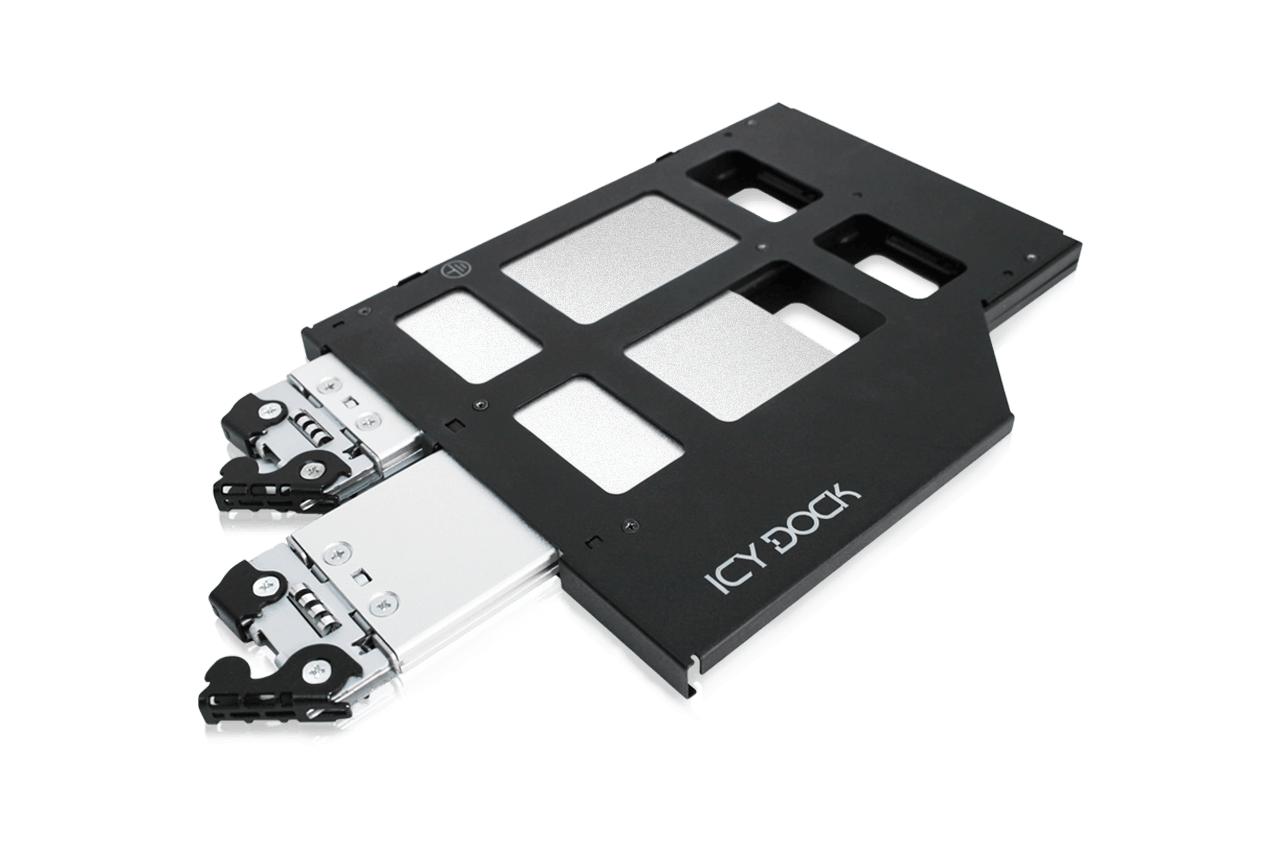

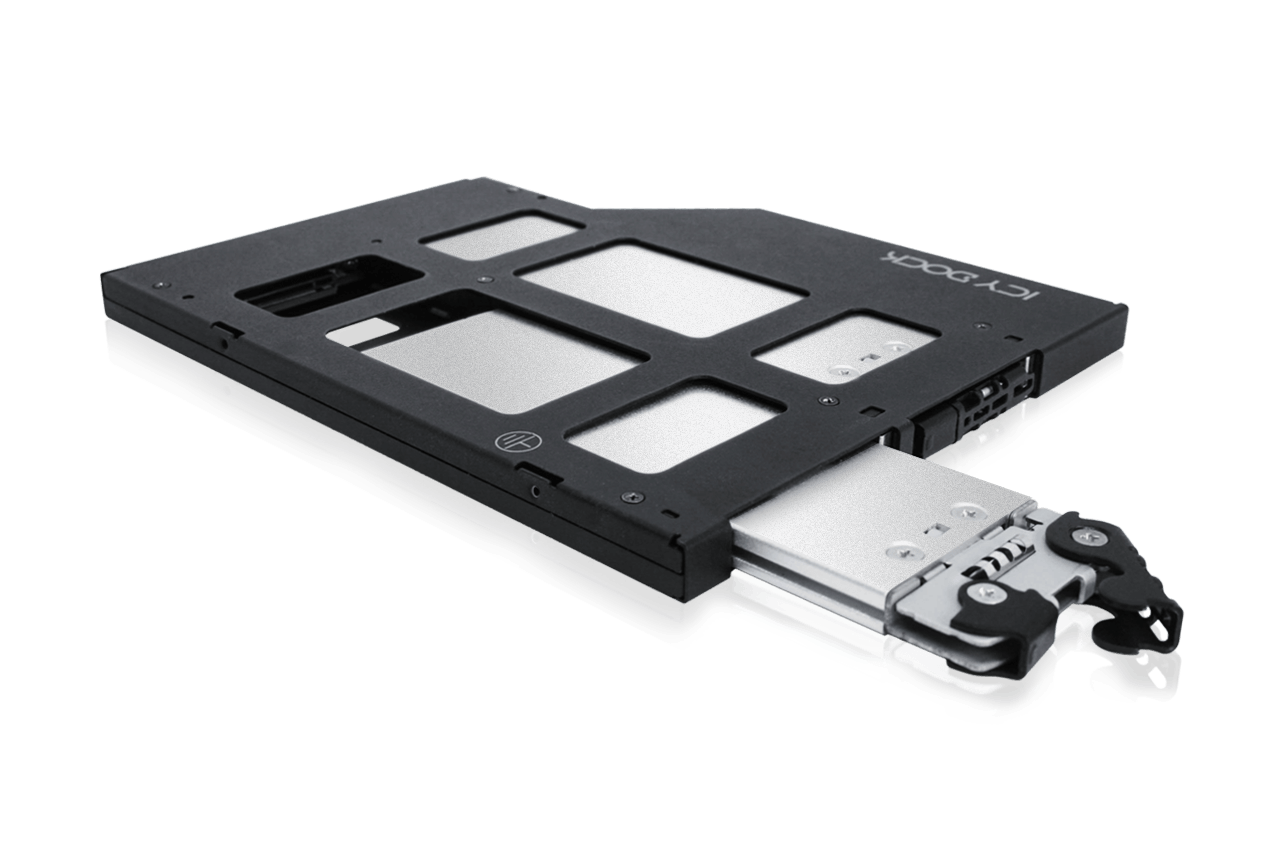

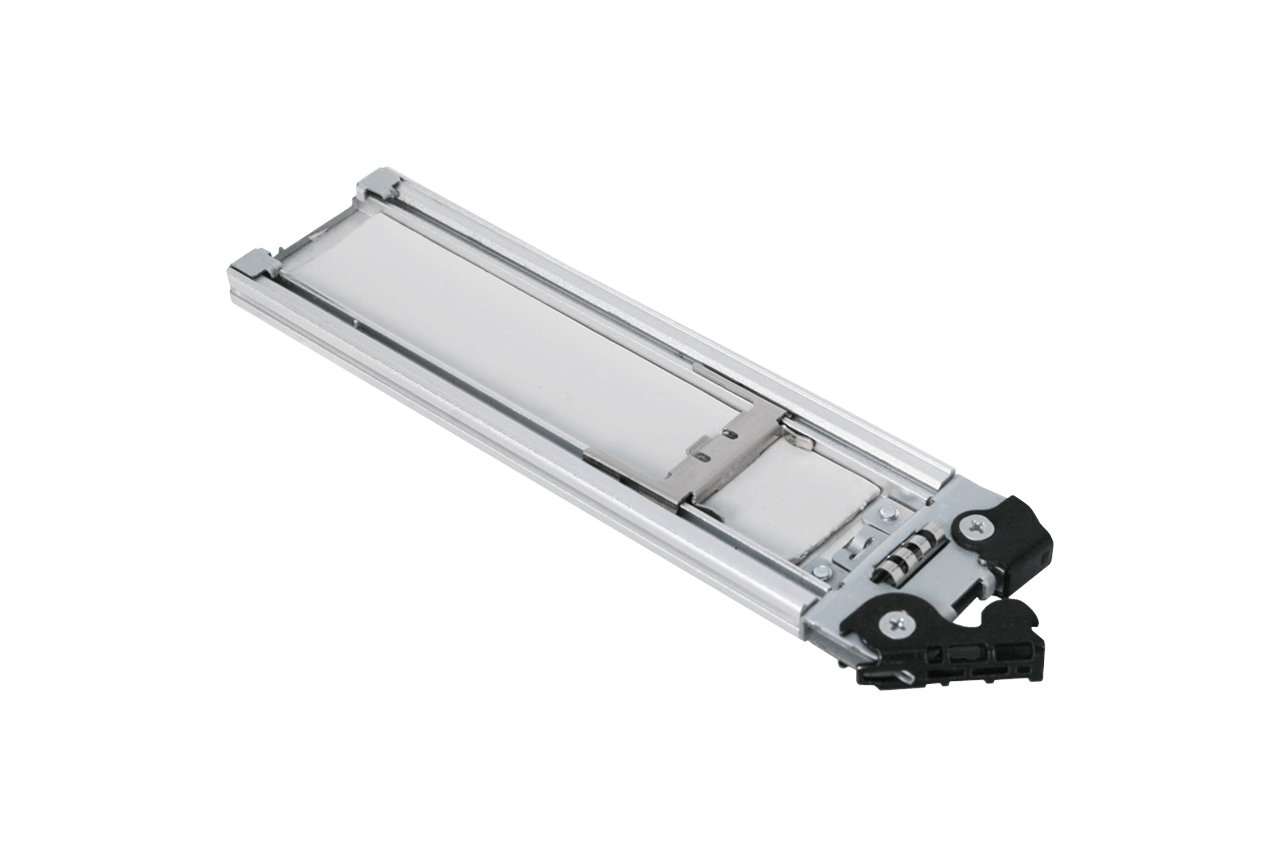

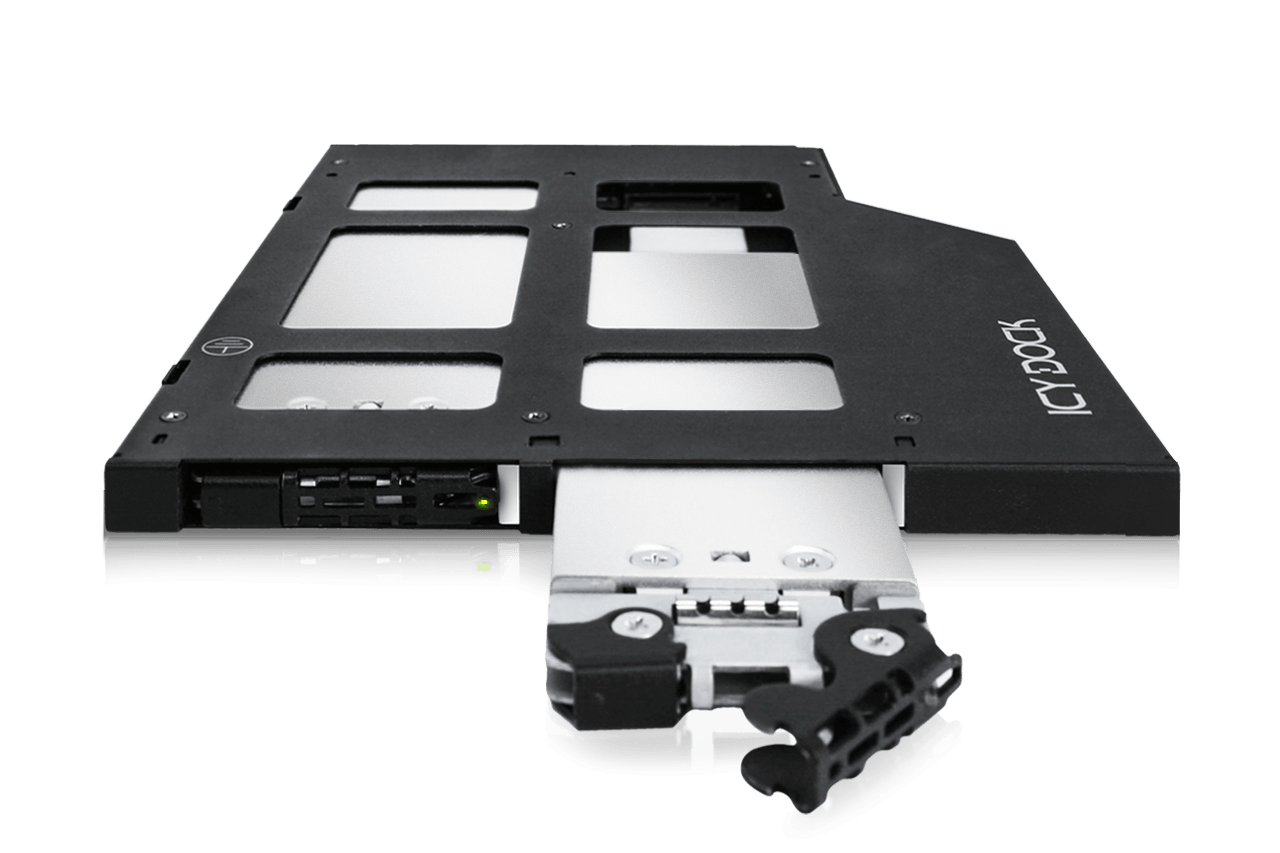

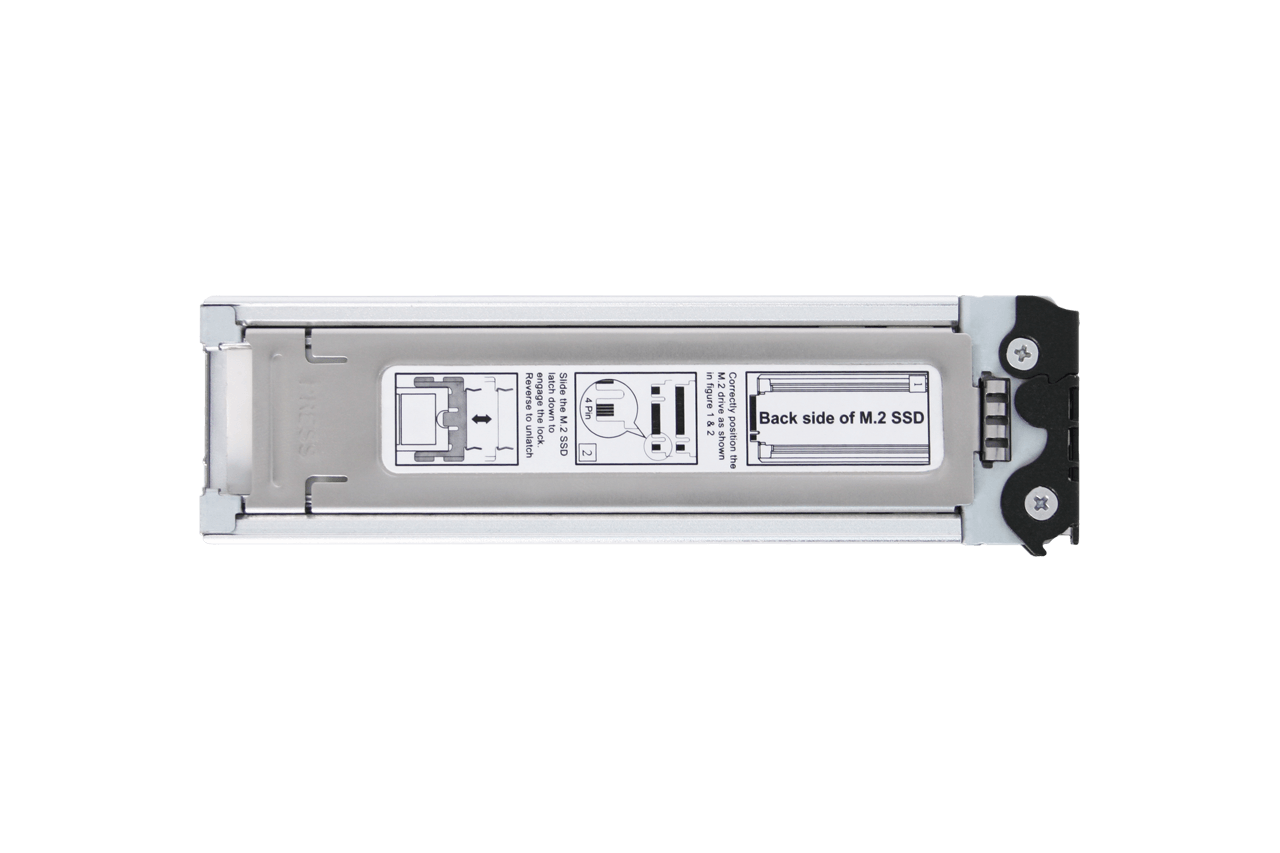

| • | 간편한 드라이브 유지보수를 위한 간편한 이동식 드라이브 트레이, 툴 리스 설계 |
| • | Eagle-hook 잠금 시스템이 드라이브를 인클로저에 고정시킴 |

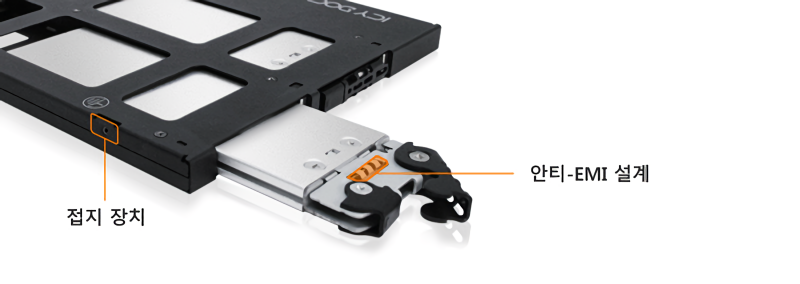

| • | 안티-EMI로 하드 드라이브 전자기 방해 보호 |
| • | 항(抗)진동 설계 (Anti-Vibration Technology, AVT) - 소음 감소 및 환경 손상 방지 |
| • | 액티브 파워 기술 (Active Power Technology, APT) - 드라이브가 설치되지 않으면 LED 불이 즉시 꺼짐 |

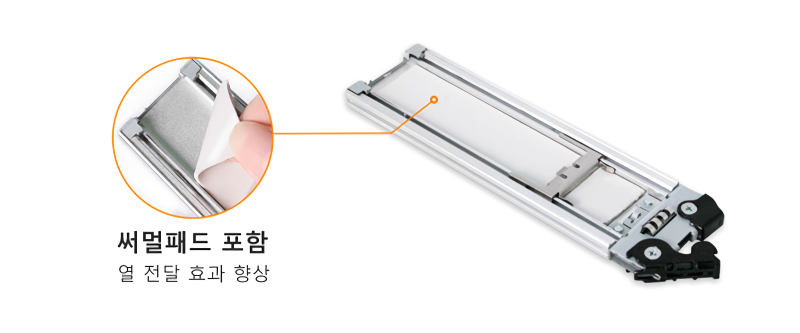

| • | 내장된 열 패드가 드라이브로부터 금속 트레이까지 열을 전달 |
| • | 업계 최초 3년 보증기간, 무료 기술지원 및 A/S 제공 |
| • | 최소 160mm 간격의 백플레인이 없는 Slim ODD 베이 적용 |
| • | SATA 호스트가 아닌 NVMe 호스트 및 OCuLink 연결 필요 |
| 모델명： | MB852M2PO-B |
| 색상： | Black |
| 호환되는 드라이브 유형： | 2x M.2 PCIe NVMe SSD (2230/2242/2260/2280/22110) |
| 호환되는 드라이브 타입： | NVMe |
| 드라이브 수： | 2 |
| 지원 드라이브 길이： | 30mm - 110mm |
| 드라이브 베이： | 1x 외부 울트라 슬림 ODD 베이 (최소 간격 요구 - 160mm) |
| 호스트 인터페이스： | 2x OCuLink SFF-8612 4i, SFF-9402 Rev 1.1에 정의된 핀아웃 (Tri-mode HBA/RAID 카드와 호환 불가) |
| 입력전력： | 1x 15pin SATA 전원 커넥터 |
| 전송 속도： | 최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음) |
| SSD 용량 지원： | 용량 제한 없음 |

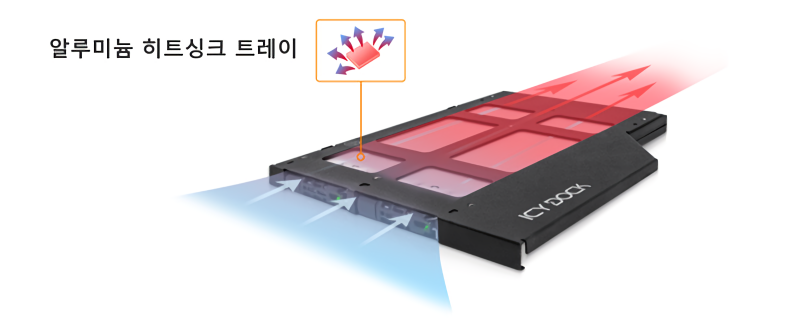

| 드라이브 냉각 기능(수동적)： | 알루미늄 방열 뚜껑 및 써멀패드 |

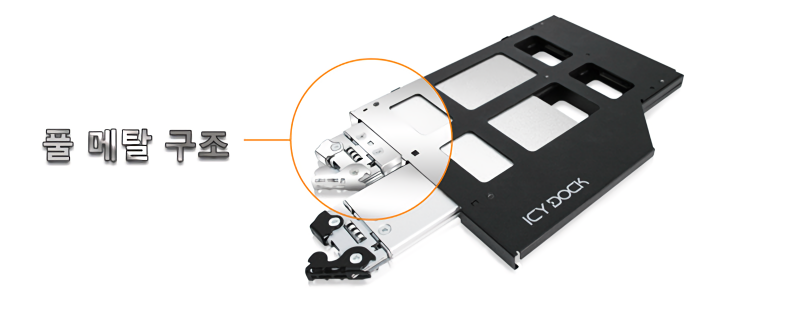

| 재질： | 메탈 및 일부 ABS 플라스틱 |
| 무게(순 중량)： | 263g |
| 운송 총량： | 322g |

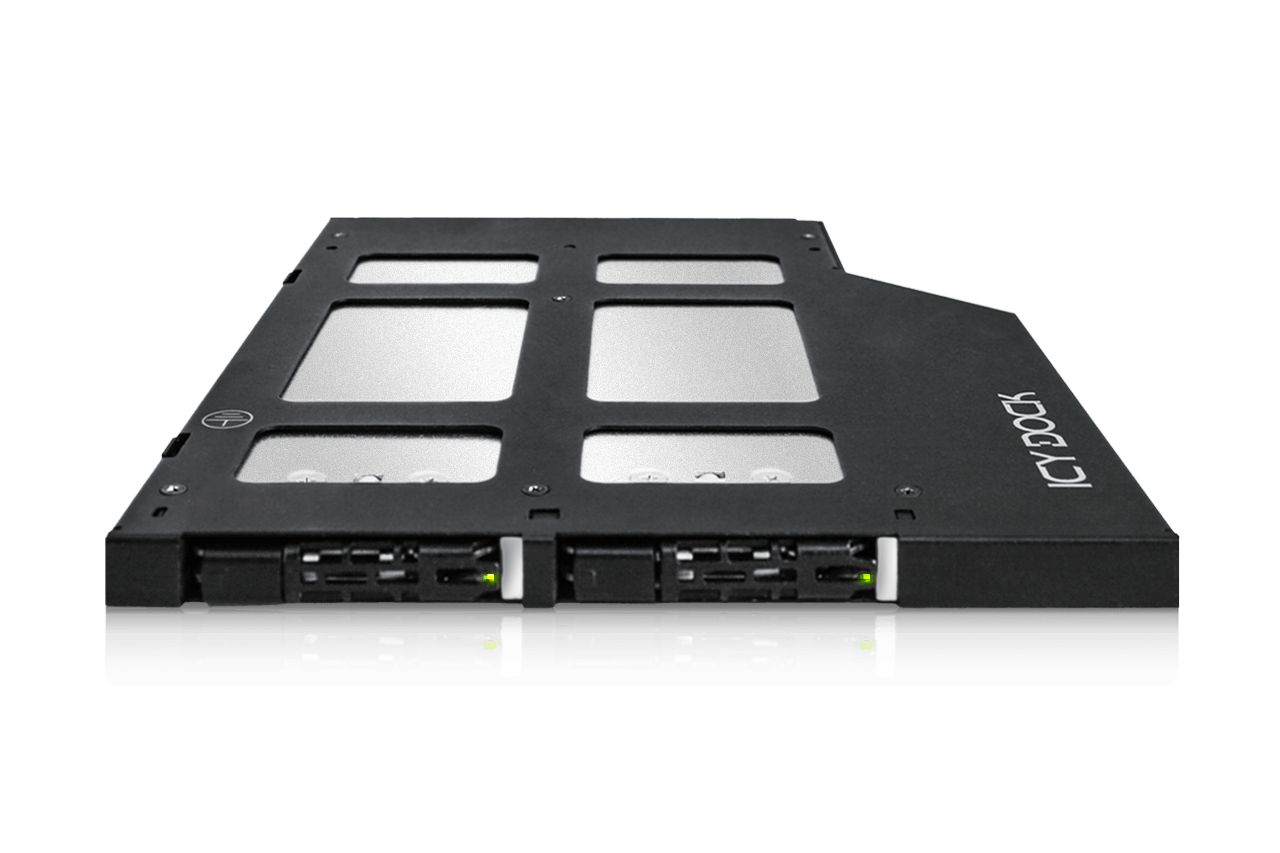

| LED로 드라이브 작업상태 표시 ： | 드라이브 파워 온: 녹색; SSD 접속: 녹색 점등 |
| 패키지 구성： | 디바이스, 매뉴얼, 나사 |
| M.2 커넥터 사용 횟수： | 5,000 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C to 70°C (32°F to 158°F) |
| 스토리지 온도： | -35°C to 70°C (-31°F to 158°F) |
| 규정준수： | CE, RoHS, REACH |
| A/S 보증기간： | 3년 |
호환되는 드라이브 트레이 (케디):
호환되는 드라이브 케이블:
관련 제품:
사양별로 관련 제품 시리즈:
ToughArmor 라인업:
퀵 링크:
Q: MB852M2PO-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?
A: MB852M2PO-B와의 호환성을 보장하려면, PCIe 16x 또는 8x 슬롯을 사용할 때, 추가 카드나 메인보드의 BIOS/UEFI가 PCIe 분할 기능을 지원하는지 확인해 주세요. 또한, BIOS/UEFI에서 PCIe 분할기를 설정할 때, PCIe 16x 슬롯은 x4, x4, x4, x4로, PCIe 8x 슬롯은 x4, x4로 설정해야 합니다.
아래 아이콘을 클릭하여 PCIe 분할 모드를 지원하는 메인보드나 추가 카드의 호환성을 확인해 보세요. 최고의 호환성을 위해, 메인보드나 추가 카드 제조업체에서 추천하거나 제조한 케이블을 사용하는 것을 강력히 권장합니다.
NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.
here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 이메일을 통해 연락하여 문의하시기 바랍니다.
Q: 제품 매뉴얼에 따라 하드 드라이브와 장치를 설치했지만, 시스템에서 드라이브를 인식하지 못합니다. 어떻게 문제를 해결할 수 있을까요?
A: 먼저 하드웨어의 호환성을 확인해 주시고, 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인해 주세요. 드라이브를 직접 호스트에 연결하여 시스템이 드라이브를 인식하는지 확인해 보세요. 여전히 인식되지 않는다면, 드라이브 인클로저 문제는 배제할 수 있습니다. 또한 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 테스트해 볼 수 있습니다. 여전히 문제가 해결되지 않는다면, 다음의 몇 가지 가능한 원인을 고려해 보세요:
| • | 시스템의 PCIe 레인 부족 : 드라이브 인클로저를 메인보드나 추가 카드에 연결할 때, 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점을 주의해야 합니다. CPU와 칩셋에서 제공하는 레인의 수와 그 할당 방식을 이해하는 것이 중요합니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지며, 드라이브를 인식하지 못할 수 있습니다. |
| • | 호환되지 않는 인터페이스 프로토콜 : 메인보드나 추가 카드의 Mini-SAS HD, OCuLink, SlimSAS 인터페이스가 NVMe를 지원하는지 확인하는 것이 중요합니다. |
| • | 호환되지 않는 pinout 인터페이스 표준 : 드라이브 인클로저를 메인보드 또는 추가 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 드라이브 인클로저의 포트와 동일한 pinout 표준을 사용하는지 확인해 주세요. 드라이브 인클로저의 pinout 표준을 확인하려면 제품 페이지의 사양 표에서 Legacy 또는 SFF-9402 1.1 pinout 표준 여부를 참조할 수 있습니다. |
| • | 과도한 케이블 길이 : 최적의 성능을 위해서는 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 발생하여 전송 속도가 느려지거나 연결이 불안정해지며, 드라이브를 인식하지 못할 수 있습니다. 또한 장치와 호스트에 동일한 인터페이스 커넥터를 사용하는 것이 잠재적인 호환성 문제를 방지하는 데 도움이 됩니다. |
Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB852M2PO-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.
A: MB852M2PO-B는 NVMe 호스트 카드와만 호환되도록 설계되었습니다. 따라서 회로 기판의 설계 차이로 인해 최근에 출시된 트라이 모드 NVMe/SAS/SATA 호스트 카드는 MB852M2PO-B와 호환되지 않습니다. 인클로저를 구입한 후 트라이 모드 카드와 연결 문제가 발생하는 경우 이메일으로 문의하여 추가 지원을 받으시기 바랍니다.
Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.
A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.
Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.

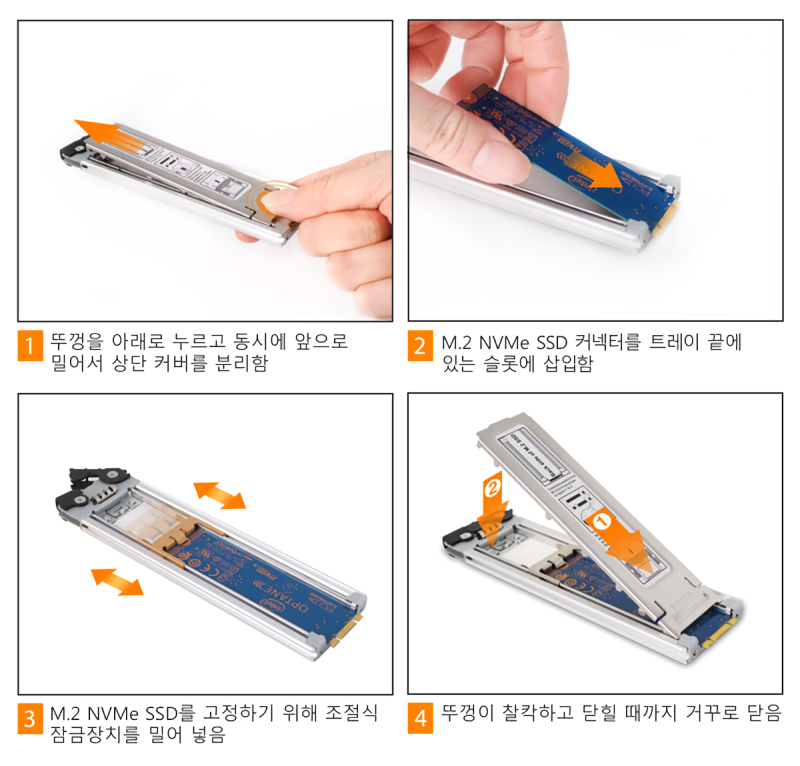

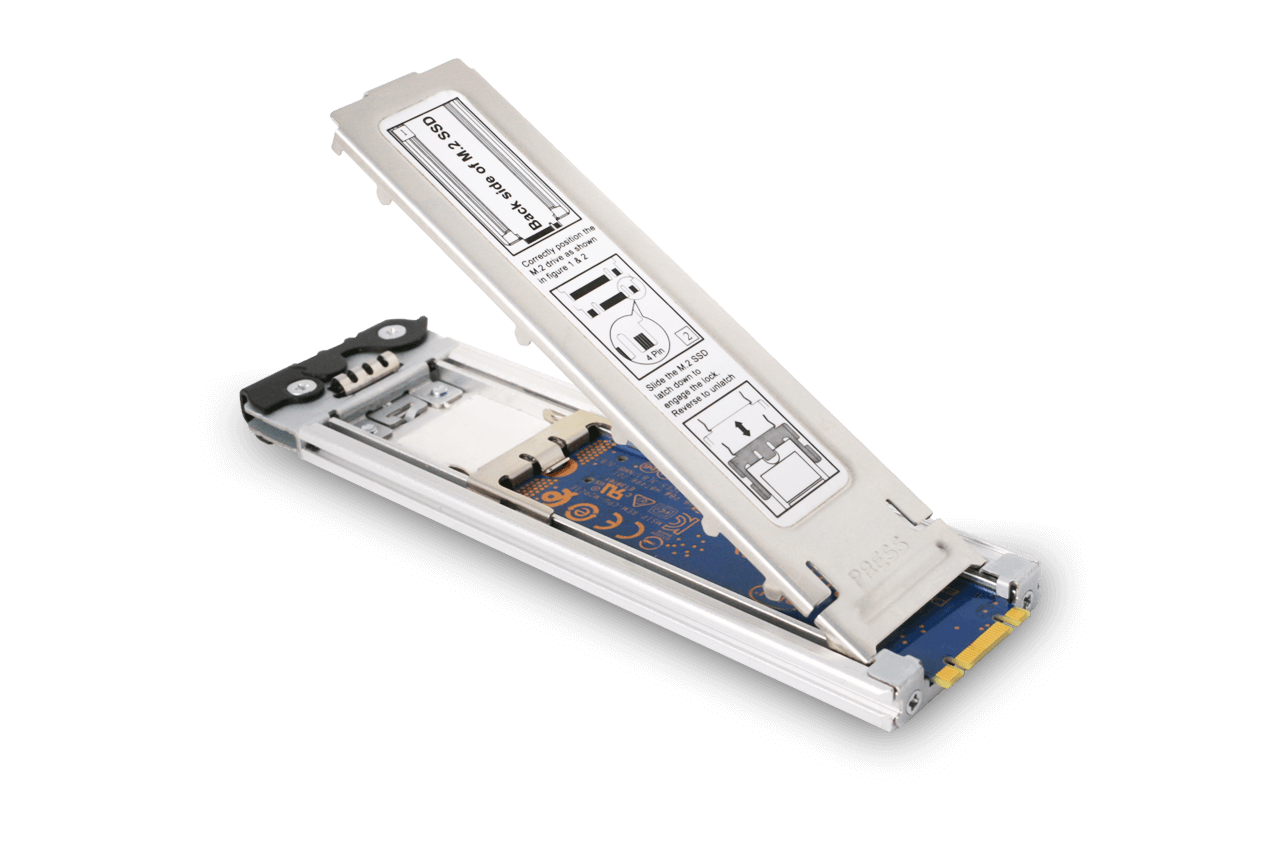

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

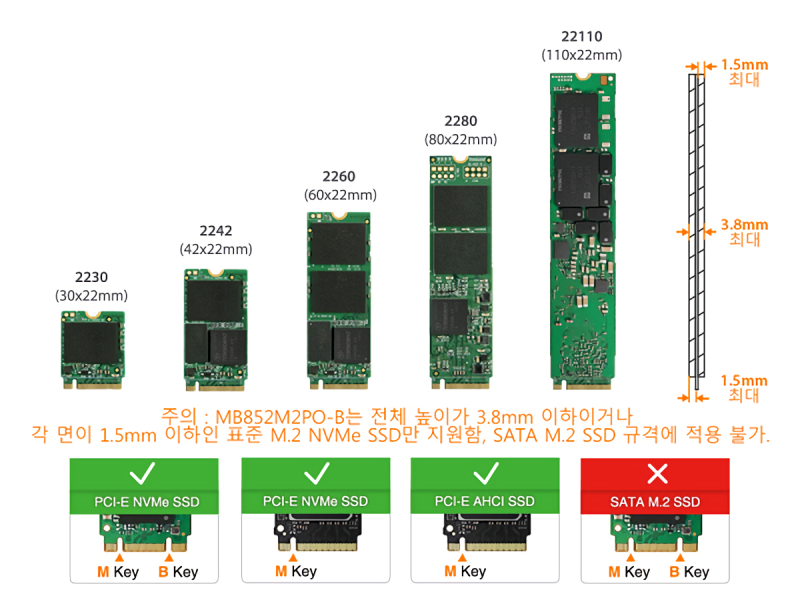

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.
주의: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).
ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.
ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:
문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.
호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.
