ToughArmor MB699VP-B V3

4베이 2.5" U.2/U.3 NVMe SSD PCIe 4.0 to 외부 5.25" 변환 하드랙 엔클로저 (4x OCuLink SFF-8612 4i, Tri-mode 지원)
제품 설명서
  • 참고: PCIe 16배속 또는 8배속 슬롯에서 M.2, U.2 또는 U.3 NVMe SSD를 사용하려면 마더보드 또는 애드온 카드가 PCIe Bifurcation (분기 기능)을 지원해야 합니다. 이 모드는 PCIe 레인을 16배속 슬롯의 경우 x4, x4, x4, x4 또는 8배속 슬롯의 경우 x4, x4와 같은 특정 구성으로 분할하여 시스템에서 SSD를 읽을 수 있도록 합니다. 호환되는 하드웨어는 FAQ 섹션을 참조하세요. 사용 중인 하드웨어가 목록에 없는 경우 당사에 문의하여 도움을 받으세요.
  • 소개

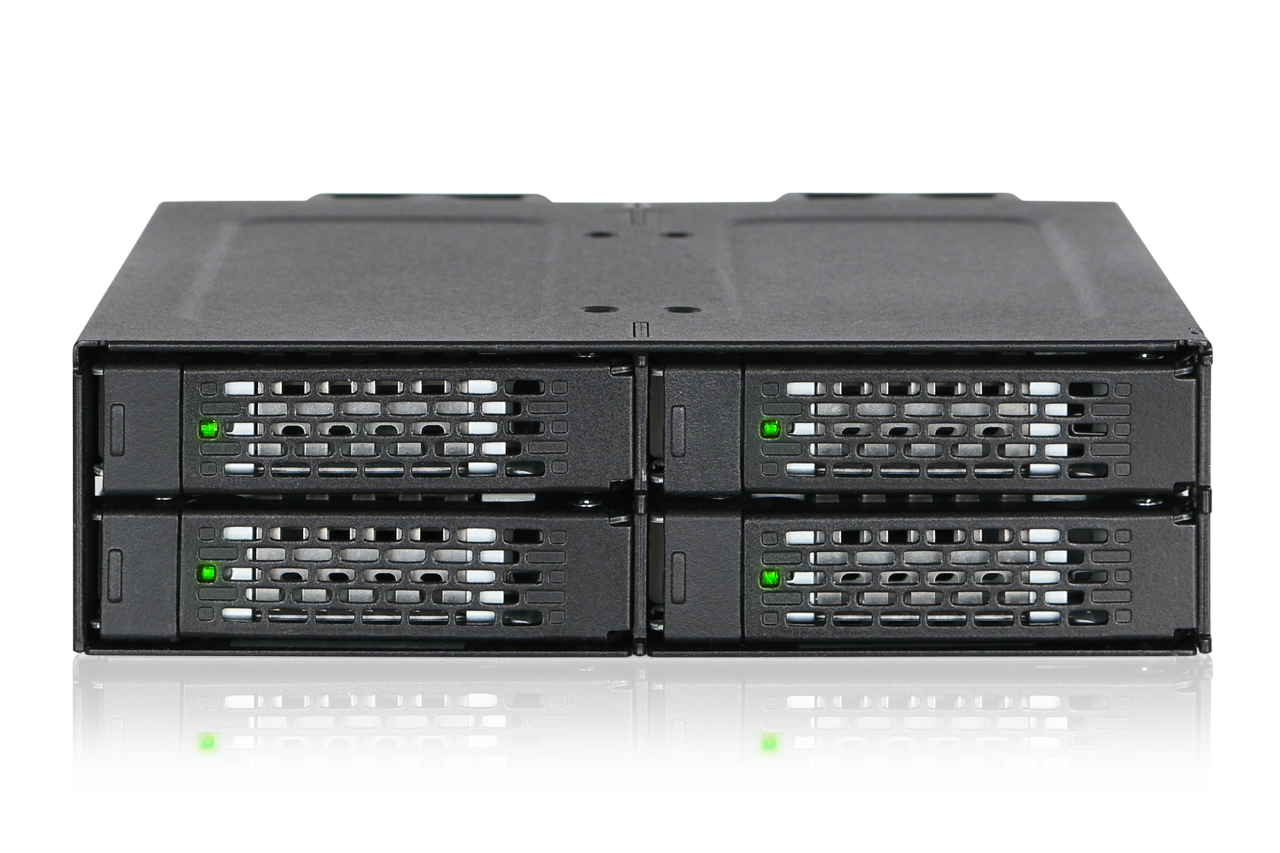

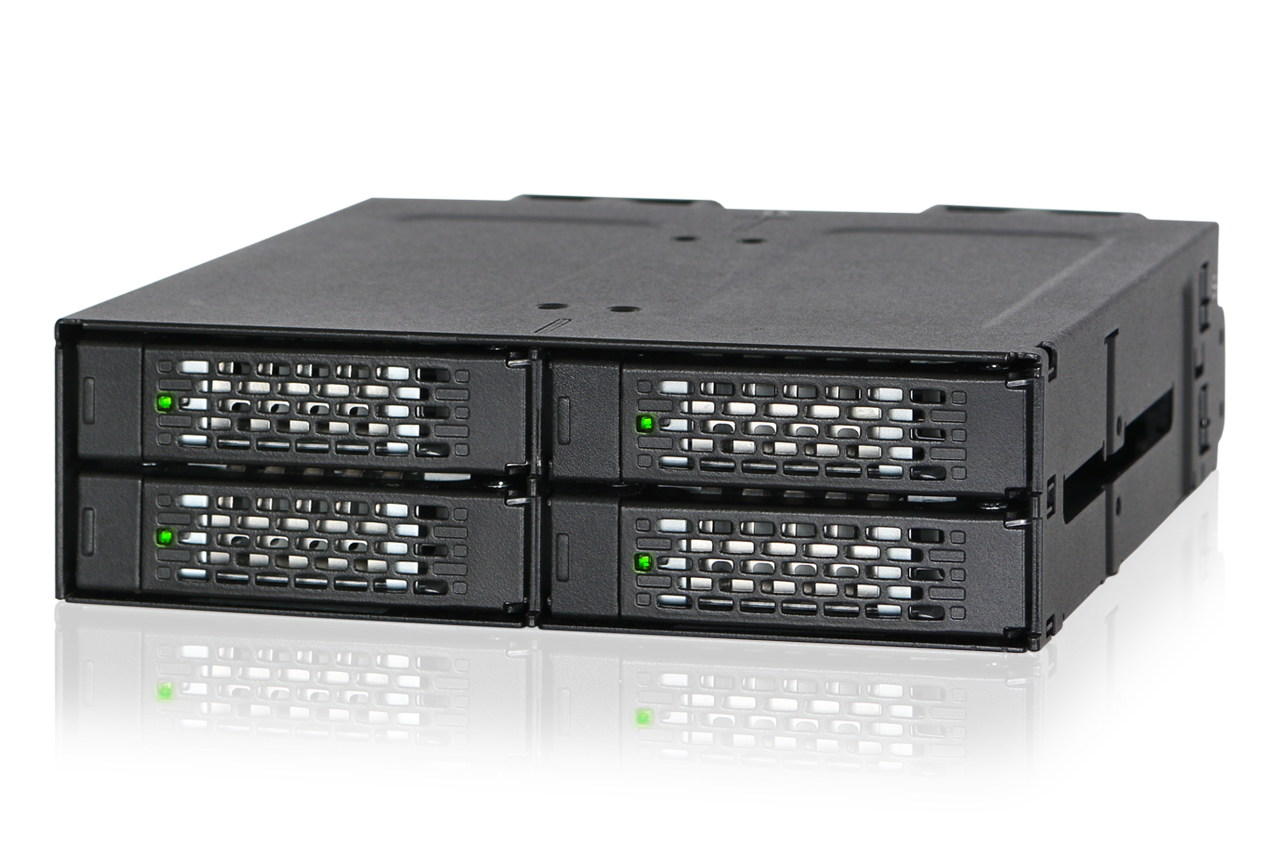

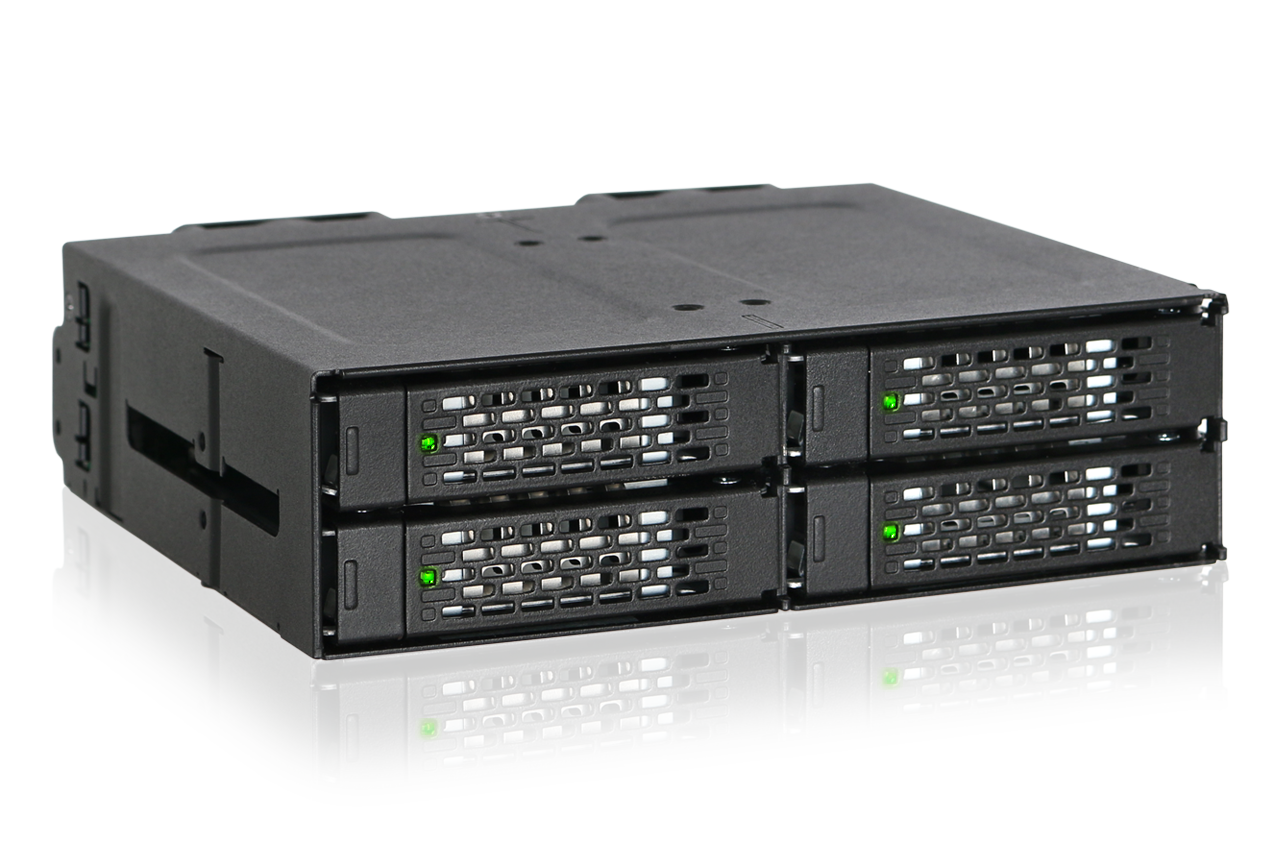

    ToughArmor MB699VP-B V3는 PCIe 4.0을 지원하고 OCuLink (SFF-8612) 인터페이스를 통해 최대 64Gb/s의 데이터 전송 속도를 제공하는 견고한 쿼드 베이 이동식 U.2/U.3 NVMe SSD 인클로저입니다. 이 제품은 강력한 풀 메탈 구조로 제작되었으며 드라이브 유지보수를 위해 시간이 많이 걸리는 드라이브 설치/제거 프로세스를 단순화하는 분리형 U.2/U.3 드라이브 트레이가 장착되어 있습니다. 또한 MB699VP-B V3는 듀얼 40x20mm 냉각 팬을 사용하여 고속 U.2/U.3 SSD를 최적의 온도로 유지하고 인클로저 후면에 위치한 3단 팬 제어를 통해 팬 속도를 조정할 수 있습니다.

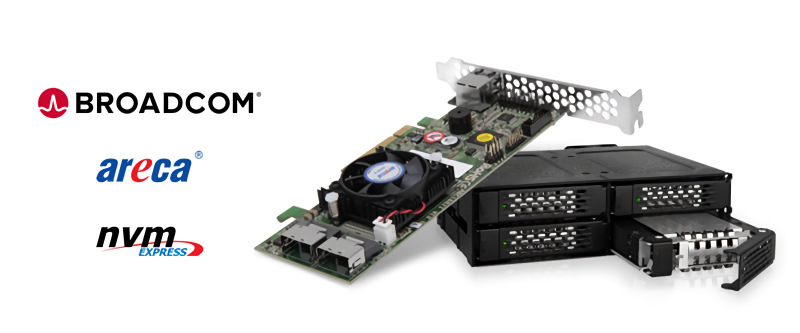

  • 이제 Tri-Mode 컨트롤러와 호환됩니다!
    호스트 카드 제조업체의 대중적인 수요와 최근 회로 기판의 변화로 인해 ToughArmor MB699VP-B V3는 이제 Broadcom, Areca 등의 *Tri-Mode 컨트롤러 카드와 호환됩니다. 호환되는 카드 및 케이블에 대한 자세한 내용을 보려면 이 제품 페이지의 FAQ 으로 이동하십시오.

    *참고 - MB699VP-B V3는 Tri-Mode 컨트롤러 카드와 호환되지만 드라이브를 연결할 때 NVMe SSD 사양만 지원합니다. SAS/SATA SSD/HDD 사양을 지원하지 않습니다.

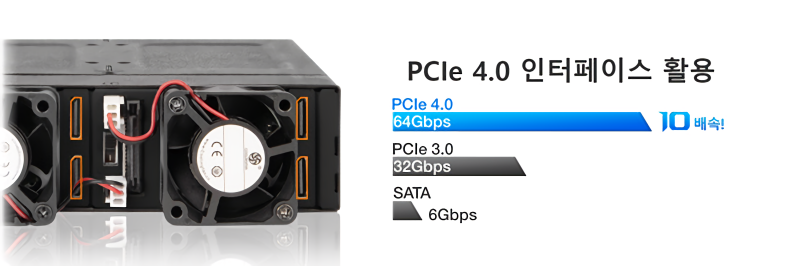

  • 탈착식 트레이 설계, 고성능 PCIe 4.0
    PCIe 4.0 U.2/U.3 NVMe SSD의 잠재력을 최대한 끌어내기 위해 각 드라이브 베이는 전용 OCuLink(SFF-8612) 커넥터를 사용하여 PCIe 3.0보다 2배, SATA 표준보다 10배 빠른 64Gb/s의 대역폭 속도를 달성합니다. 매우 빠른 IOPS(초당 입출력 작업 수)로 인해 자율 주행, 모바일 자동화, 실시간 예측, 영화 편집 및 군사 컴퓨팅과 같은 데이터 집약적인 애플리케이션에 이상적인 솔루션입니다.

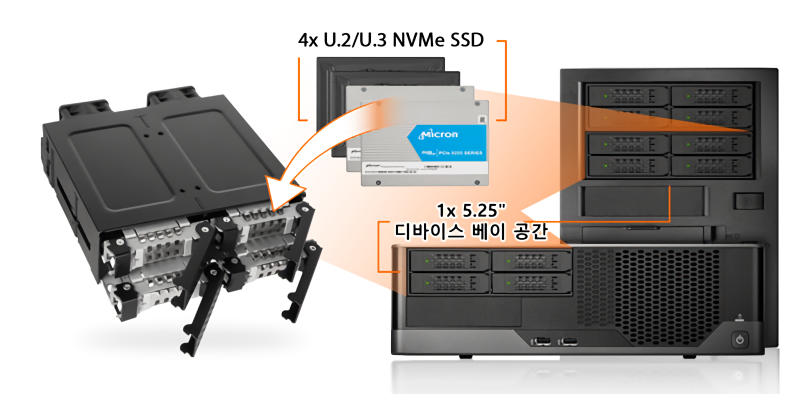

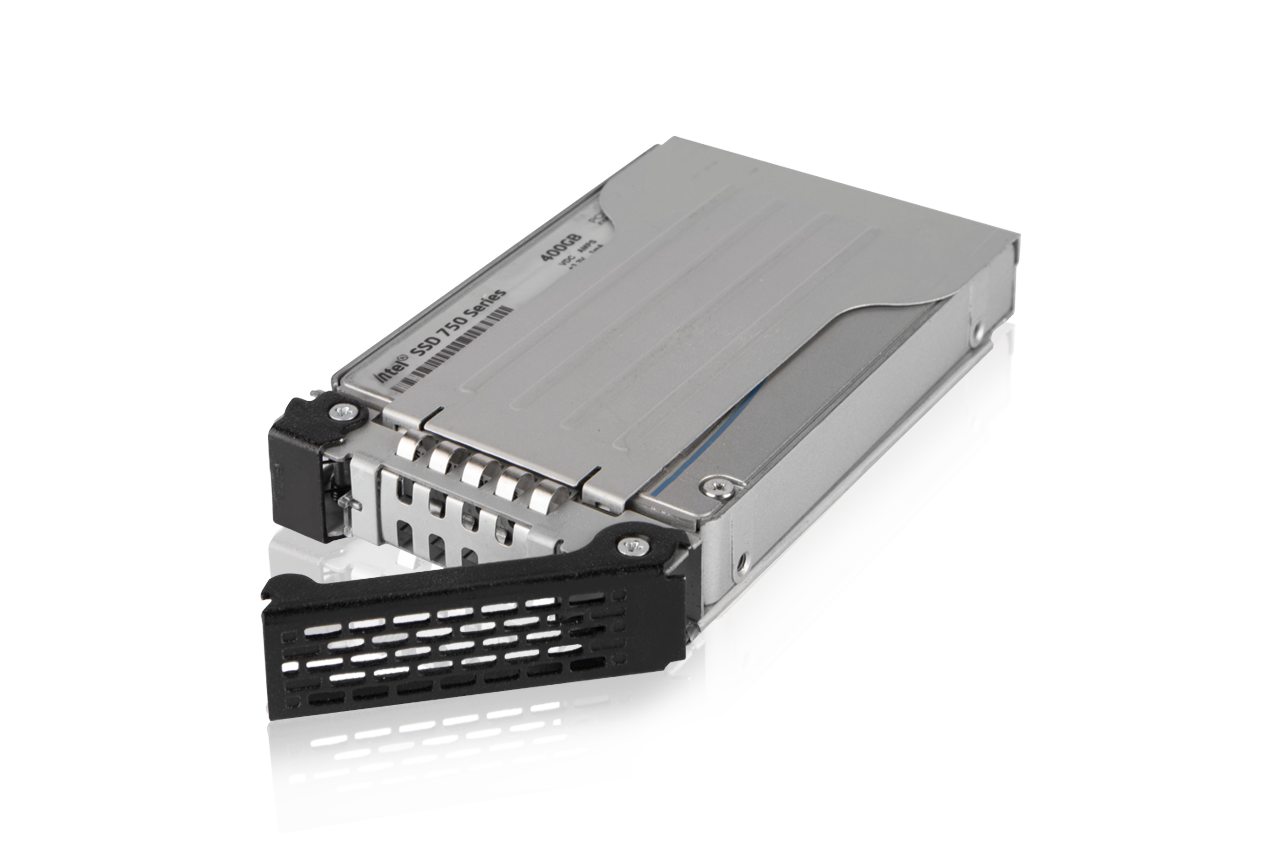

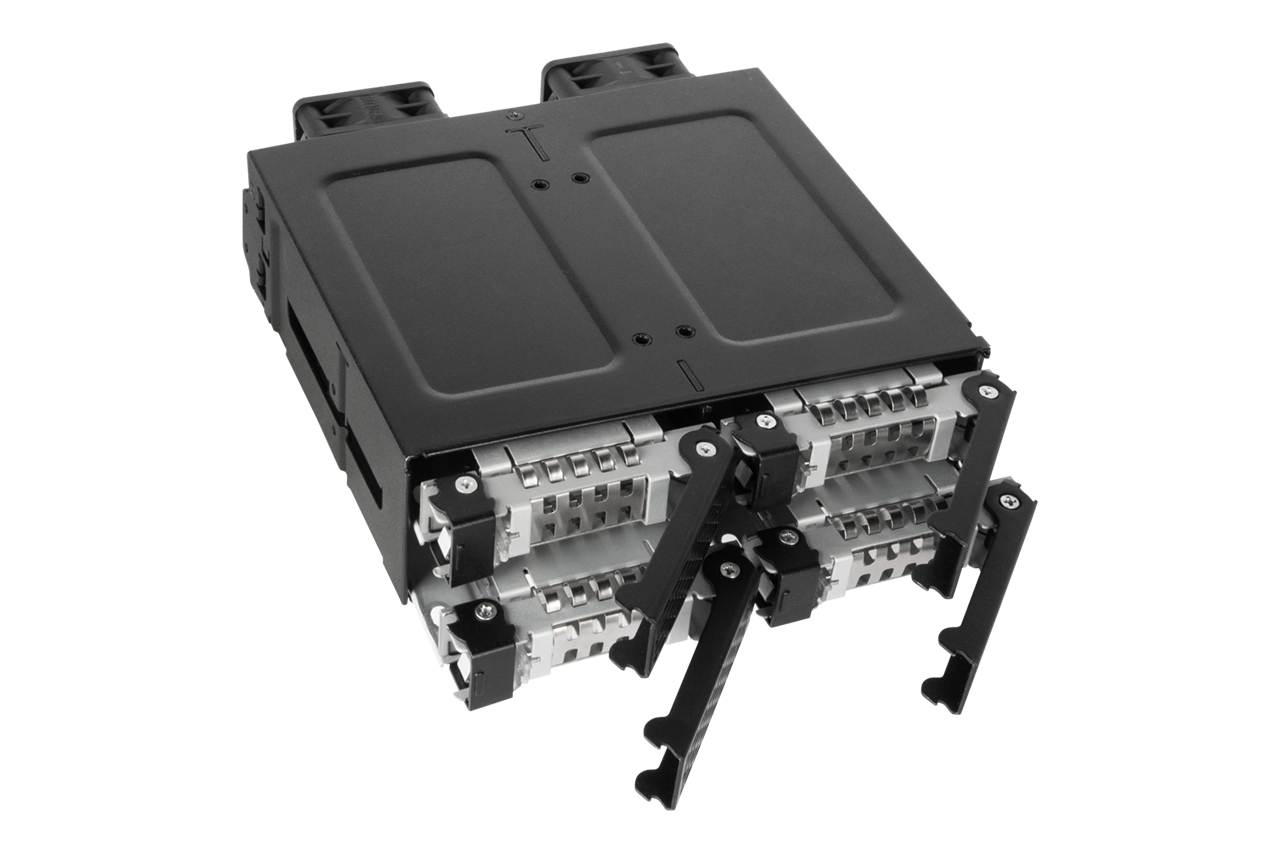

  • 탈착식 드라이브 트레이 설계
    일반적으로 NVMe U.2/U.3 SSD는 컴퓨터 케이스 내부에 설치되어 유지보수가 필요할 때 도달하기 어려울 수 있습니다. ToughArmor MB699VP-B V3를 사용하면 U.2/U.3 SSD에 쉽게 액세스할 수 있는 전면 5.25인치 광학 드라이브 베이에 드라이브를 연결할 수 있으므로 드라이브 유지 관리가 더욱 효율적이고 간단해집니다. 이동식 드라이브 트레이는 5mm부터 15mm까지의 표준 U.2/U.3 SSD를 지원합니다.
  • 더 베스트 데이터 저장 솔루션
    ICY DOCK NVMe 제품은 Highpoint 또는 Broadcom RAID 카드와 함께 사용 (인증 완료)하여 NVMe RAID 기능을 구현할 수 있습니다. 또한 NVMe 엔클로저 전용 케이블도 출시되었으며, 시스템 업그레이드를 계획하는 데에 최적의 스토리지 솔루션입니다.

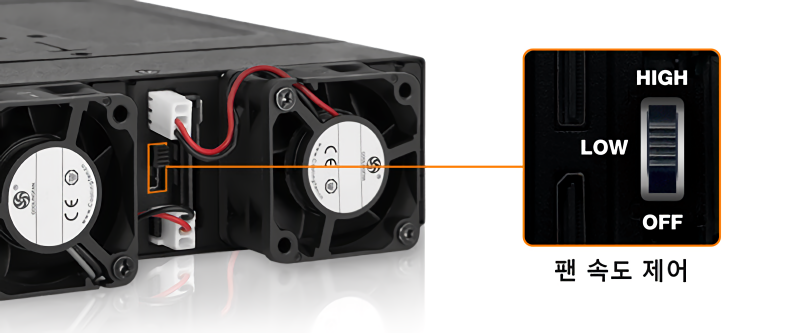

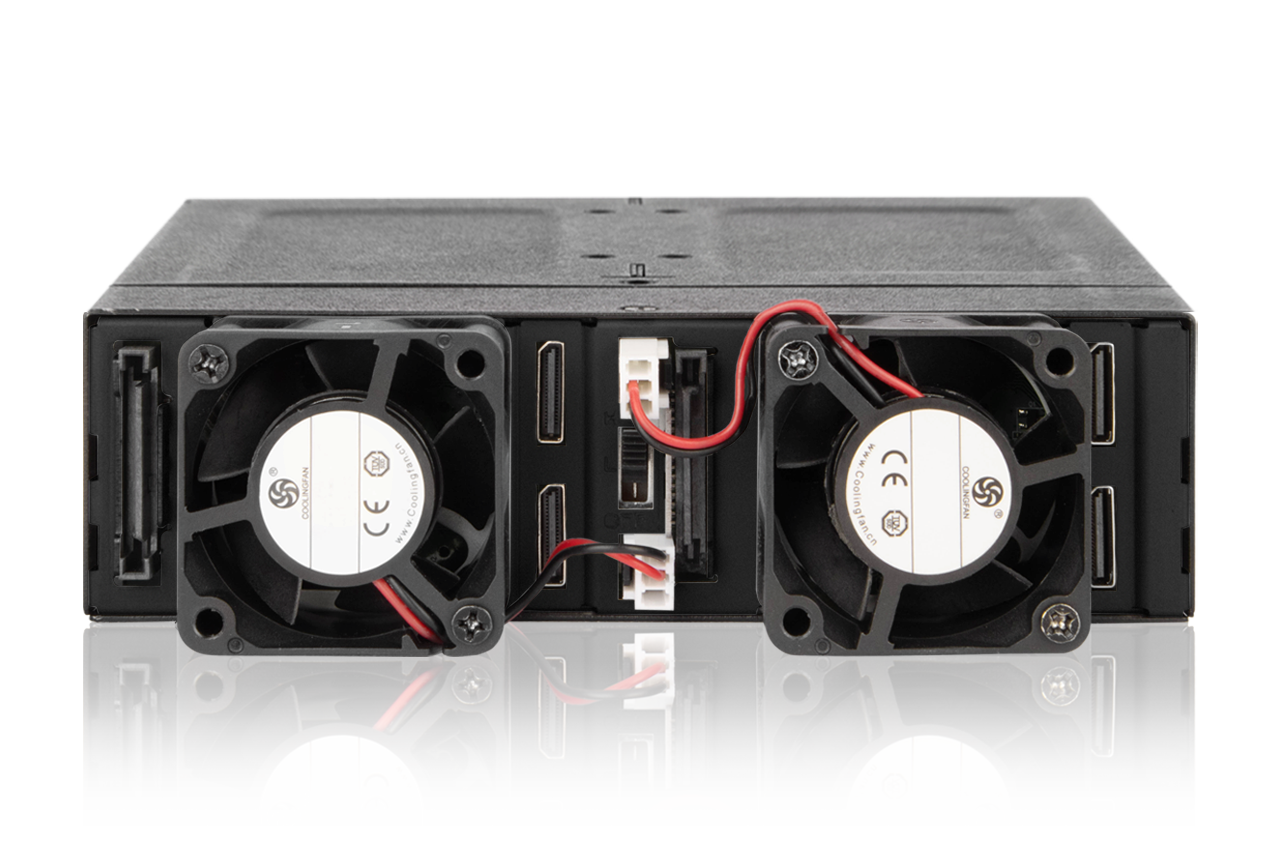

  • 듀얼 쿨링 팬, 탁월한 냉각 기술
    듀얼 40x20mm 냉각 팬이 내장된 U.2/U.3 SSD에서 발생하는 열은 전체 인클로저에 지능적으로 배치된 환기 구멍을 통해 더욱 분산됩니다. 이중 냉각 팬에는 세 가지 팬 속도 설정이 있습니다. 높음, 낮음 및 끄기. 사용자는 적절한 팬 속도 옵션을 선택하여 드라이브를 최적의 작동 온도로 유지할 수 있습니다.

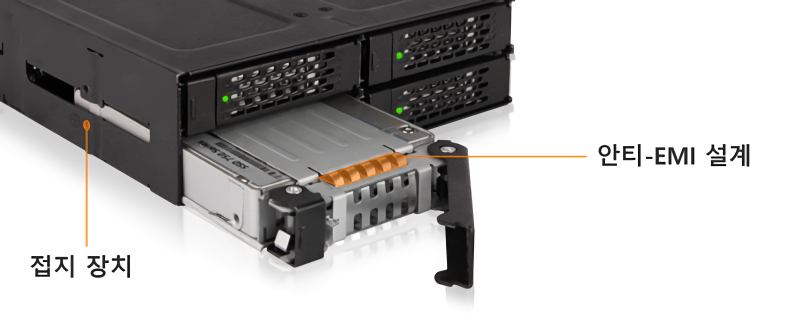

  • EMI 전자기 방해기술, 데이터 손실 리스크 줄임
    적절한 접지 없이 드라이브를 교체하면 정전기 충격으로 인해 하드웨어가 손상될 수 있으므로 드라이브 접지는 필수적입니다. 혁신적인 EMI 접지 기술을 통해 드라이브를 드라이브 트레이에 나사로 고정하면 드라이브가 트레이, 하우징 및 컴퓨터 시스템 전체에서 일정한 접지 상태로 유지되므로 스왑 중에 드라이브가 안전하게 정전기 서지로부터 보호됩니다.

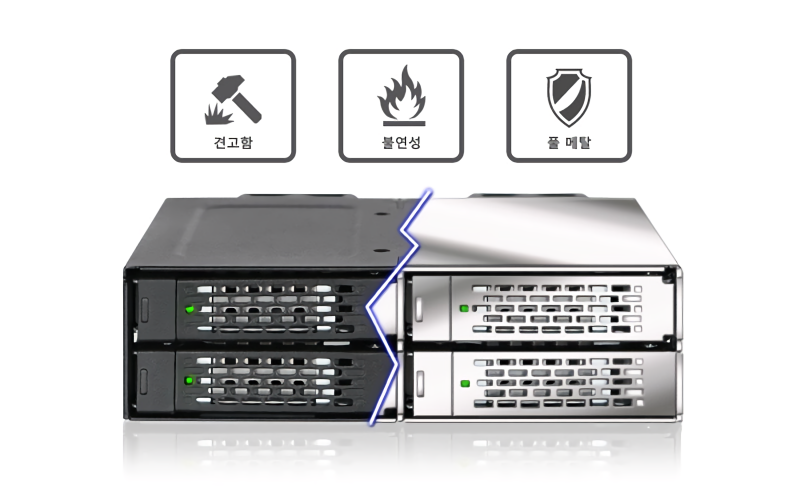

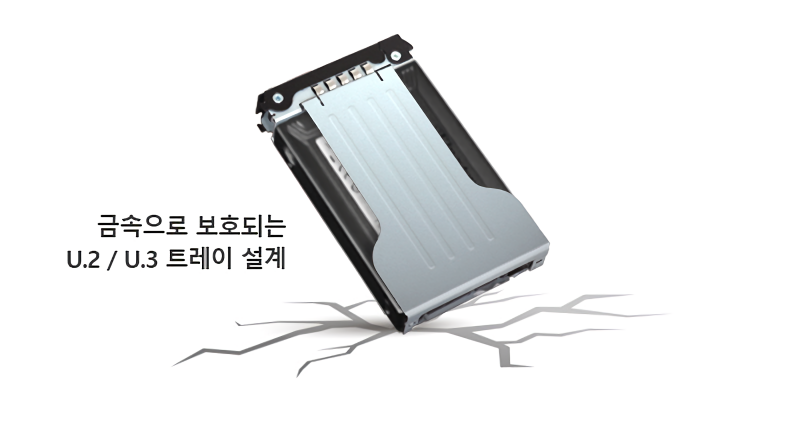

  • ToughArmor의 보호성
    ToughArmor MB699 VP-B V3는 인클로저를 수년 동안 신뢰할 수 있도록 하기 위해 혹독한 환경에서도 견딜 수 있습니다. 이 제품은 전체 장치와 트레이에 걸쳐 견고하고 강력한 풀 메탈 보호 기능이 탑재되어 있어 가연성 등급이 필요할 수 있는 산업용 장치에 이상적입니다. 우수한 빌드 품질은 군과 법 집행 산업, 차량 내 컴퓨터 등 다양한 엔터프라이즈 시스템과 임베디드 제어, 공장 자동화 시스템 등 제조 여건에 적합하다.
  • U.2 SSD 작업 상태 표시
    트레이에 내장된 LED 상태 표시등을 통해 드라이브의 전원이 켜져 있고 사용 중임을 알 수 있습니다. 전력을 절약하기 위해 설치된 드라이브가 없으면 LED가 꺼집니다.

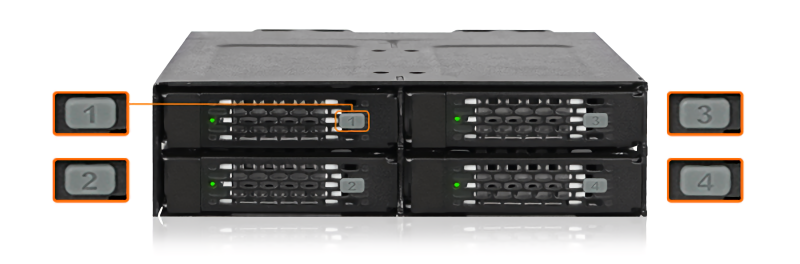

  • 어떤 드라이브가 어떤 베이에 속하는지 잊지 마십시오. 개별 드라이브 ID 라벨이 포함되어 있으면 어떤 드라이브 트레이가 RAID 어레이에 속하는지 또는 어떤 드라이브에 특정 파일이 포함되어 있는지 항상 알 수 있습니다. 사용자 구성에 더 적합하도록 자유롭게 플러그를 뽑고 다시 정렬하거나 간단한 모양을 위해 제거할 수 있습니다.
  • 뛰어난 제품 호환성
    MB699VP-B V3는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.

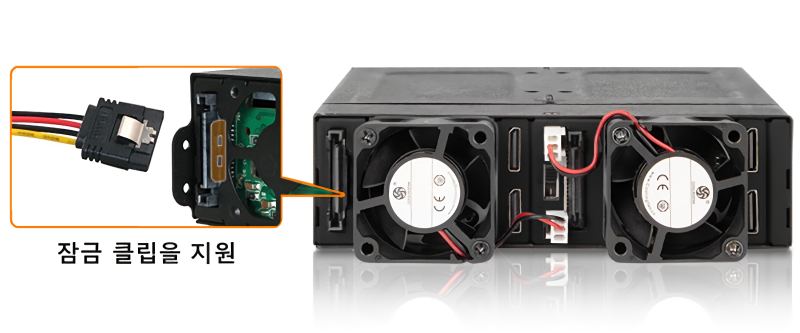

  • ToughArmor MB699VP-B V3는 잠금 래치 메커니즘을 갖춘 SATA 15핀 전원 케이블 및 OCuLink 케이블과 호환됩니다. 이 설계는 시스템 진동이나 운송 중 케이블의 이탈을 방지하여 데이터 중단을 피합니다. 이러한 케이블은 한 번 연결되면 제자리에 튼튼하게 고정됩니다.
  • 우리의 잠금 가능한 드라이브 트레이로 보안 강화하기
    귀하의 응용 프로그램이 중요한 데이터를 도난으로부터 보호하기 위해 추가된 물리적 보안을 요구한다면, 호환되는 잠금 가능한 드라이브 트레이 MB994TK-B로 MB699VP-B V3에 즉시 보안을 강화할 수 있습니다. 잠금 가능한 드라이브 트레이가 사전에 장착된 MB699VP-B V3의 대량 주문에 대해서는 최소 주문 수량이 적용됩니다. MB699VP-B V3에 잠금 가능한 드라이브 트레이가 장착된 대량 주문을 하려면 icydockkr@naver.com으로 영업팀에 문의하십시오.

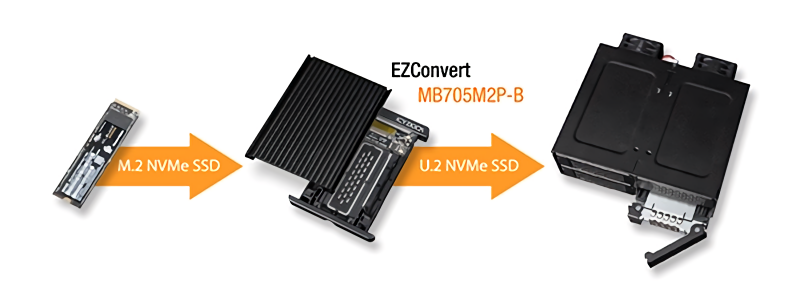

  • (옵션) M.2 NVMe SSD – U.2 SSD 컨버터
    M.2 NVMe SSD를 2.5형 U.2 폼 팩터로 변환하려면 EZConvert MB705M2P-B 컨버터를 추천합니다. 도구 필요없이 SSD 설치가 가능하며 고속 M.2 NVMe SSD용으로 특별히 설계된 대형 히트싱크가 배치되어 탁월한 냉각효과를 발휘할 수 있습니다.
  • 다양한 호환성
    EZ-Slide Mini 트레이 MB991TRAY-B는 다양한 모델 간에 손쉽게 교체할 수 있습니다.
  • 더 베스트 데이터 저장 솔루션
    NVMe 스토리지 제품을 설계할 때, 케이블 선택이 종종 간과되거나 구매한 케이블이 호환성 문제를 일으켜 고성능 컴퓨터 시스템을 구축할 때 번거롭고 비효율적인 작업이 발생하곤 합니다. ICY DOCK은 고객에게 최상의 스토리지 제품 경험을 제공하고, 고객이 케이블 유형 조사 및 호환성 문제를 직접 테스트하는 데 소요되는 시간을 절약할 수 있도록, 검증된 제품 리스트를 아래와 같이 제공합니다.

    호환되는 드라이브 케이블:

    • MB206L-B Cable
    • MB302L-B Cable
  • 저희는 동일한 후면 연결 방식을 사용하는 다양한 제품을 제공합니다. 아래 제품을 클릭하시면 자세한 정보를 확인하실 수 있습니다.

    관련 제품:

    • MB206L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
    • MB302L-B Cable
MB699 시리즈중에 어떤 아이템이 귀사에게 적합합니까?
모델명 MB699VP-B MB699VP-B V2 MB699VP-B V3
쿨러 2x 냉각 팬
(40 x 40 x 10mm)
2x 냉각 팬 (40 x 40 x 20mm)
팬 속도 4,800 RPM 8,000 RPM
커넥터 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
정의된 핀아웃 레거시 SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Tri-mode HBA/RAID
어댑터와 호환)
제품 크기
(L x W x H)
140.3 x 146 x 41.3mm 150.3 x 146 x 41.3mm
무게(순 중량) 854.2g 911.2g
운송 총량 935.2g 945.7g
적합 NVMe HBA/RAID
어댑터에 적합
Legacy 핀아웃
NVMe HBA/RAID
어댑터에 적합
SFF-9402 핀아웃
Tri-mode HBA/RAID
어댑터에 적합
SFF-9402 핀아웃

맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ToughArmor MB699VK-B V3에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
4x 2.5” PCIe NVMe U.2/U.3 SSD 지원 (높이 15mm까지)

표준 외부 5.25" 광학식 디스크 공간 적용

4x OCuLink (SFF-8612)를 사용하여 SFF-9402 Rev 1.1에 정의된 핀아웃 연결

드라이브 베이당 최대 64Gb/s의 전송 속도로 PCIe 4.0 사양 지원

Tri-Mode 컨트롤러 PCIe/NVMe 핀아웃 지원 (Broadcom, Areca 등)

불연성 요구 사항을 충족하는 견고한 풀 메탈 인클로저

손쉬운 유지보수를 위한 탈착식 트레이 시스템

3단식 팬 속도 (High, Low, Off) 설정을 지원하는 이중 고성능 40x20mm 냉각 팬 제공

Eagle-hook 트레이 래치는 드라이브 트레이를 인클로저 내부에 안전하게 고정

안전한 연결을 위해 잠금 래치 설계가 적용된 SATA 15핀 및 OCuLink 케이블을 지원

안티-EMI 기술로 하드 드라이브 전자기 방해 보호



스펙
모델명: MB699VP-B V3
색상: Black
호환되는 드라이브 유형: 2.5" (최대 15mm 높이)
호환되는 드라이브 타입: U.2/U.3
드라이브 수: 4
드라이브 베이: 5.25" 반 높이 베이
호스트 인터페이스: 4x SFF-8612, SFF-9402 Rev 1.1에 정의된 핀아웃
(Tri-mode 카드와 호환 가능)
입력전력: 2x 15pin SATA 전원 커넥터
전송 속도: 최대 64Gbps (SSD 사용에 따라 조금씩 달라질 수 있음)
SSD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 2x 40x40x20mm 쿨링 팬
재질: 풀 메탈
Hot Plug: 지원
크기 (깊이x 너비x 높이): 140.3 x 146 x 41.3mm
무게 (순 중량): 911.2g
운송 총량: 945.7g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온: 녹색
SSD 접속: 녹색 점등
패키지 구성: 디바이스, 매뉴얼, 드라이브 ID 플러그, 나사
U.2 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년

호환되는 드라이브 트레이 (케디):

  • MB991TRAY-B
  • MB994TK-B

호환되는 드라이브 케이블:

  • MB206L-B Cable
  • MB302L-B Cable

사양별로 관련 제품 시리즈:

  • NVMe Enclosures
  • SAS/SATA Enclosures

ToughArmor 라인업:


FAQ

Q: MB699VP-B V3와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB699VP-B V3와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.





NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 를 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?

A: 두꺼운 금속 시트가 있는 컴퓨터 케이스의 경우 포함된 장착 나사 (M3*2.5L)가 장치를 완전히 고정하지 못할 수 있습니다. 더 긴 나사 (M3*4L)를 사용하여 장치를 고정하거나 tech@icydock.com 으로 연락하여 교체 나사를 요청하십시오.


Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 단만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q:  타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하는가?

A: 아래는 MB699VP-B V3의 요건을 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 Pin 웨이퍼
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm - 스틸
(제공드린 팬과 함께 포함돼 있음)
Phillips Flat Head - M3 x 25mm – 스틸
(포함되지 않으므로 별도 구매 필요임)



호환 가능한 팬 모델
(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)






Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?

A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.



metal spring
그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오!
