MB092VK-B_3.5인치 디바이스 베이용 2베이 2.5” U2/U3 NVMe SSD PCIe 4.0 하드랙 엔클로저 (높이 7mm 지원, 2x SlimSAS SFF-8654 4i)

참고: PCIe 16배속 또는 8배속 슬롯에서 M.2, U.2 또는 U.3 NVMe SSD를 사용하려면 마더보드 또는 애드온 카드가 PCIe Bifurcation (분기 기능)을 지원해야 합니다. 이 모드는 PCIe 레인을 16배속 슬롯의 경우 x4, x4, x4, x4 또는 8배속 슬롯의 경우 x4, x4와 같은 특정 구성으로 분할하여 시스템에서 SSD를 읽을 수 있도록 합니다. 호환되는 하드웨어는 FAQ 섹션을 참조하세요. 사용 중인 하드웨어가 목록에 없는 경우 당사에 문의하여 도움을 받으세요.

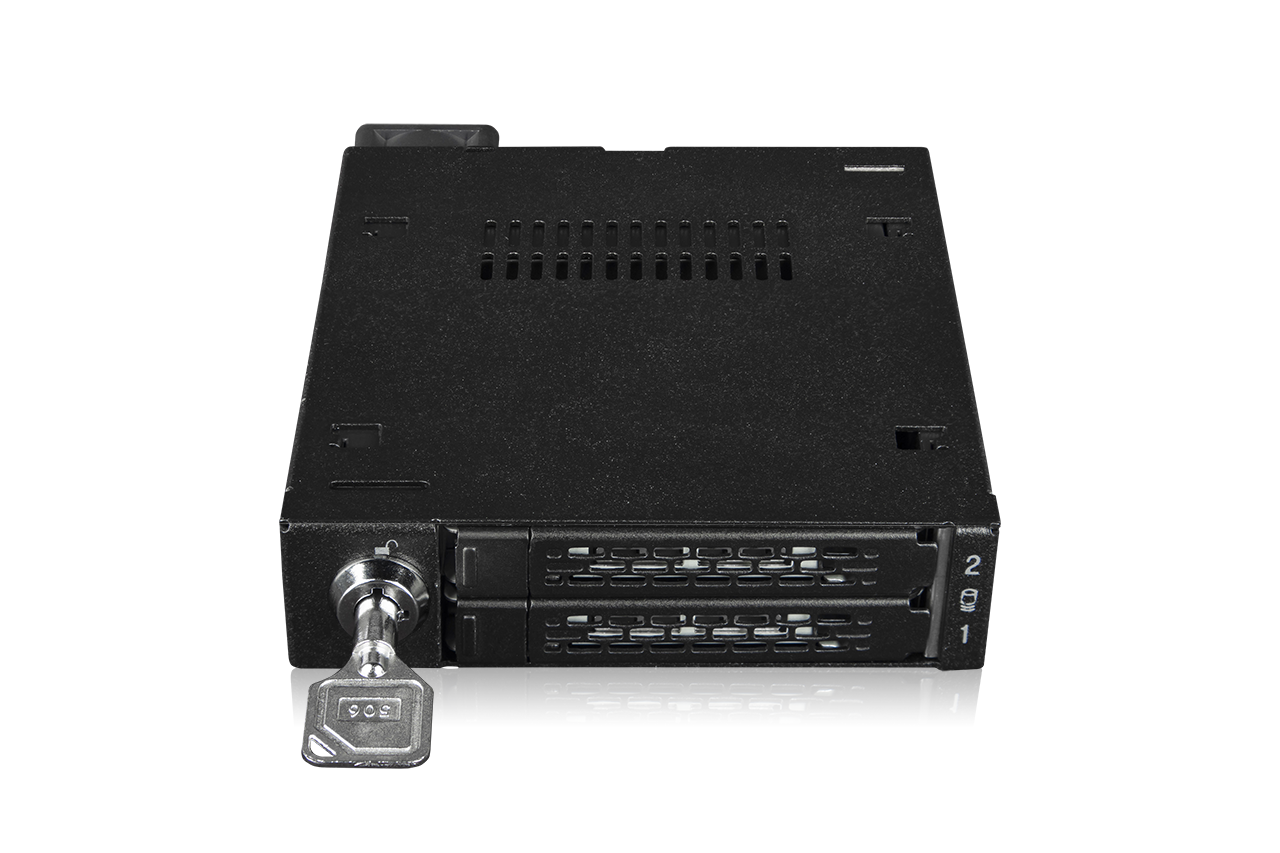

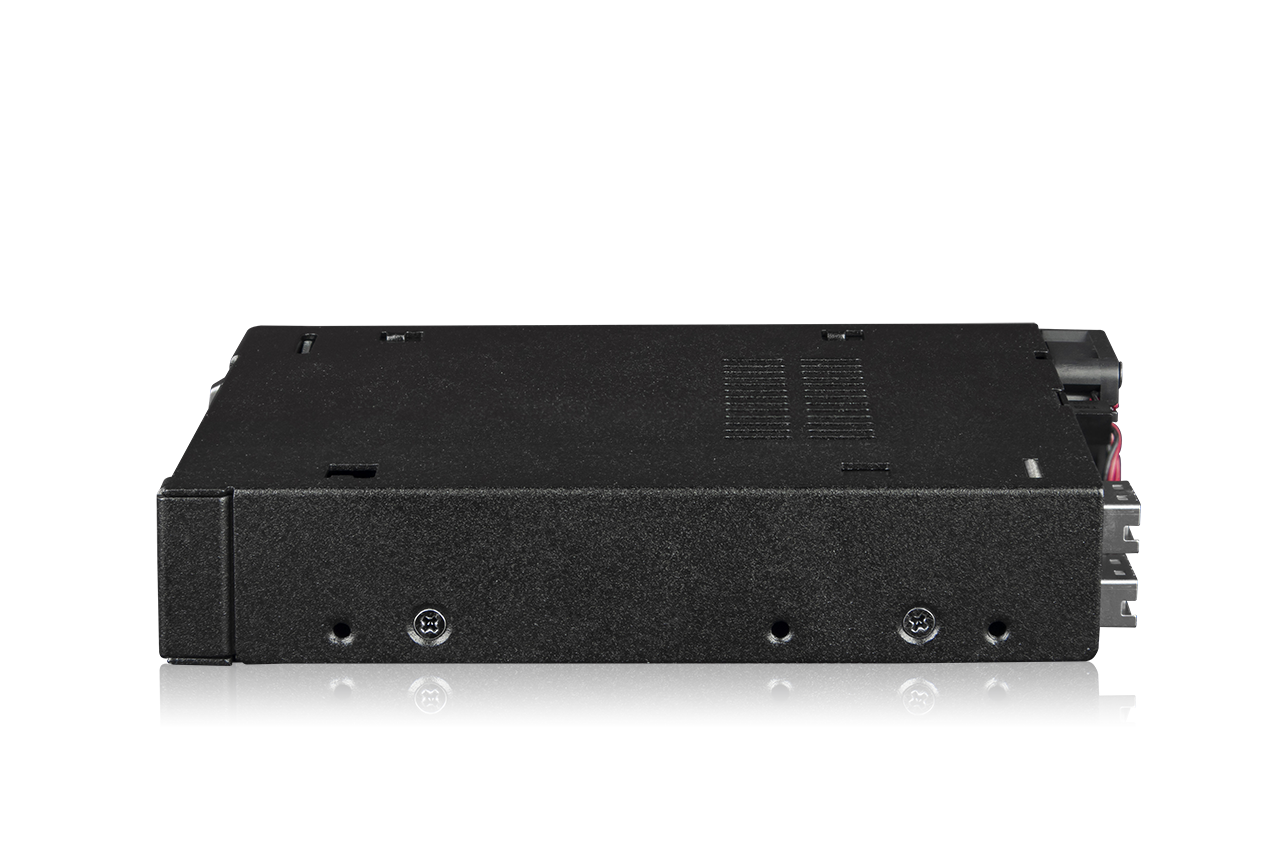

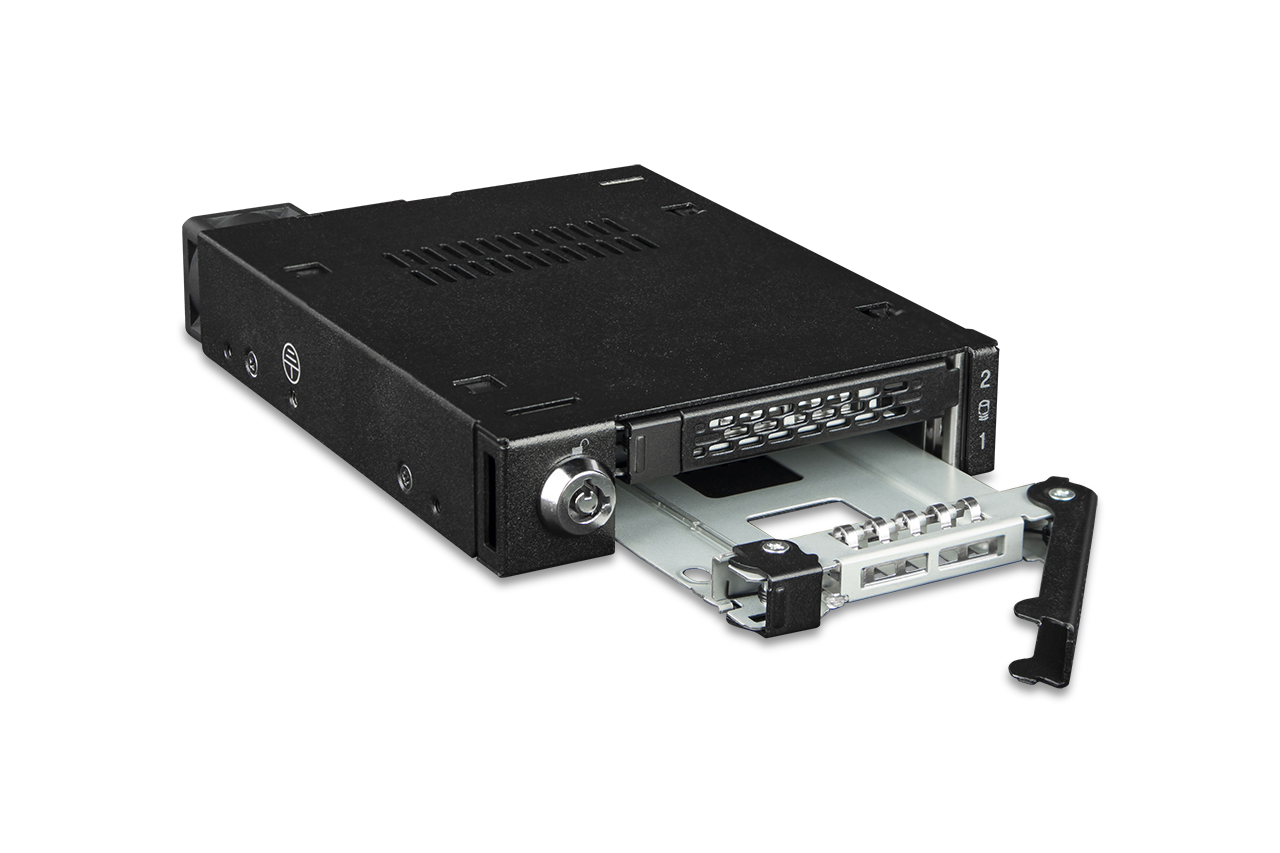

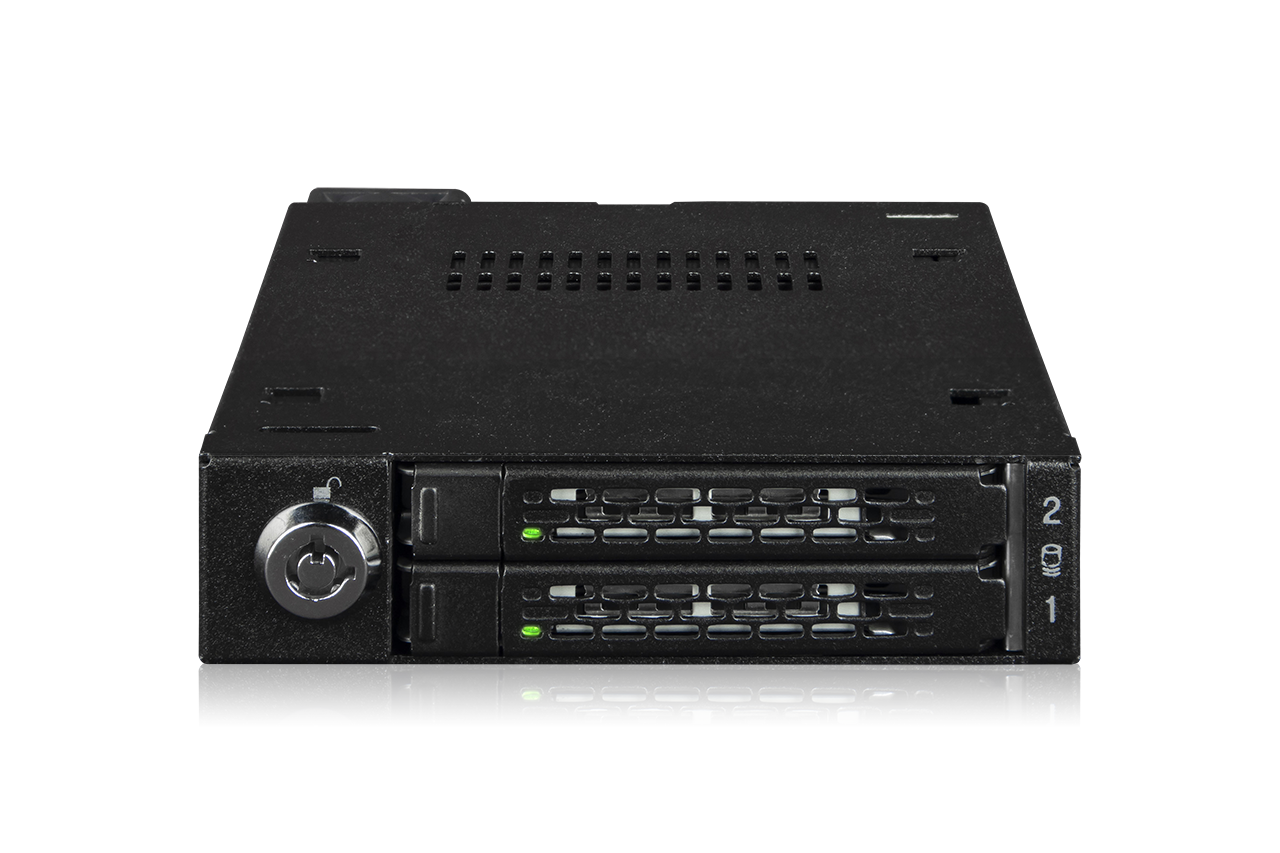

ToughArmor MB092VK-B는 견고하게 설계된 이동식 듀얼 U.2/U.3 NVMe PCIe 3.0/4.0 모바일 랙 인클로저로, Slimline SAS(SFF-8654i) 연결을 통해 최대 64Gbps의 데이터 전송 속도를 지원합니다. 이 드라이브 모바일 랙은 외장 3.5인치 드라이브 베이 (플로피 베이) 공간에 적합합니다. 전면 드라이브 베이 공간에 이동식 드라이브 트레이가 있어 컴퓨터 케이스를 분해하지 않고도 산업용 U.2 또는 U.3 드라이브에 쉽게 액세스할 수 있습니다.

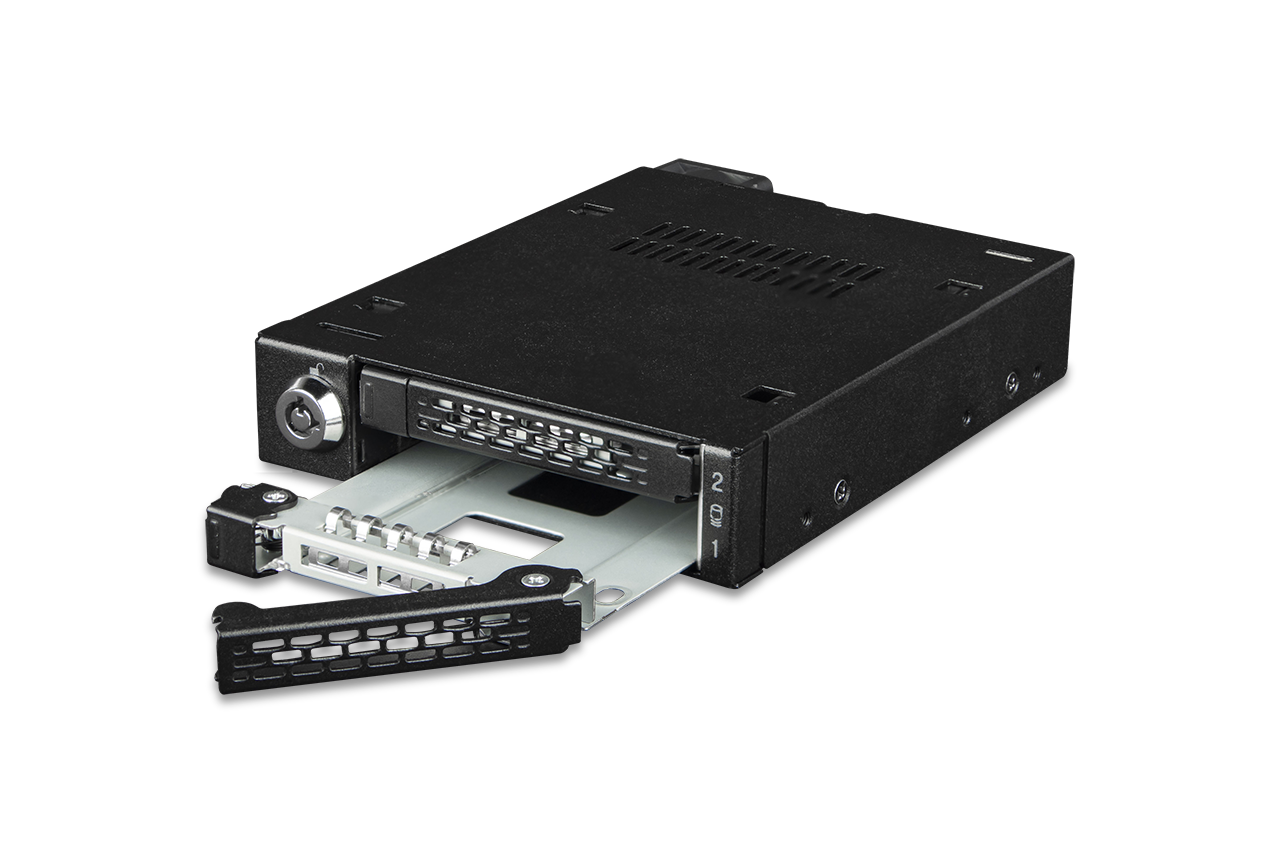

혁신적인 이동식 드라이브 설계

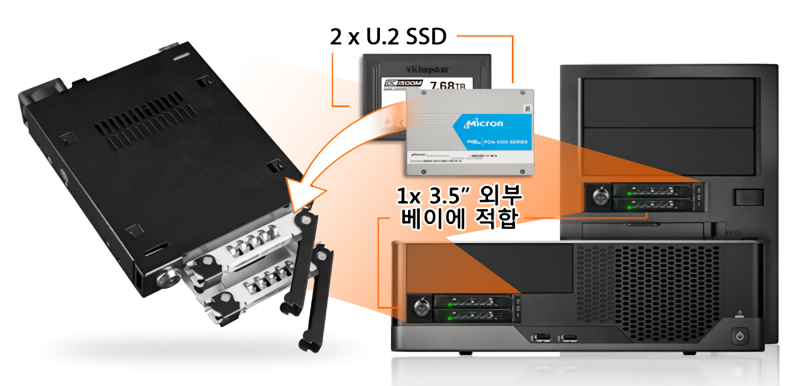

U.2 NVMe SSD는 일반적으로 내부에 설치하도록 설계되었으며, 유지보수가 필요할 때 액세스하기가 어려울 수 있습니다. MB092VK-B 하드랙을 통해 U.2 드라이브는 쉽게 액세스할 수 있는 전면 3.5" 드라이브 베이 공간으로 이동되어 보다 효율적이고 간편한 프로세스를 제공합니다. 또한 각 이동식 드라이브 트레이는 7mm의 높이에서 U.2 SSD 및 M.2 SSD를 동시에 설치할 수 있습니다. (팁 : M.2 NVMe SSD를 U.2 양식으로 전환하는 어댑터 MB705M2P-B 보기).
뛰어난 성능

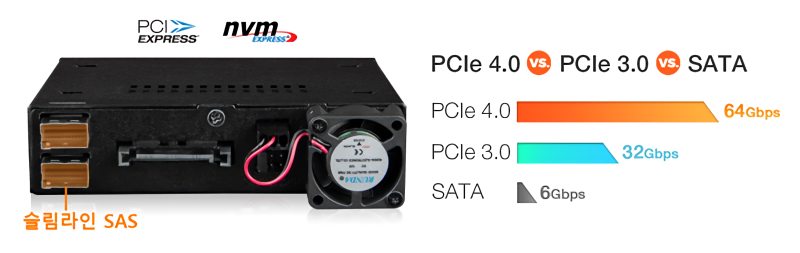

PCIe 4.0 사양에서 64Gbps의 최대 성능을 발휘하기 위해 MB092VK-B는 듀얼 Slimline SAS (SFF-86544i) 커넥터를 사용합니다. 뿐만 아니라 32Gbps의 U.2 NVMe PCIe 3.0 x4 SSD와도 역호환됩니다.
풀 메탈의 보호력

MB092VK-B는 드라이브 트레이를 포함한 장치 전체에 걸쳐 내구성이 강한 금속으로 제작되어 가연성 등급이 요구되는 군사 및 의료 시스템과 같은 혹독한 환경에서도 견딜 수 있습니다.
최적의 냉각 효율성

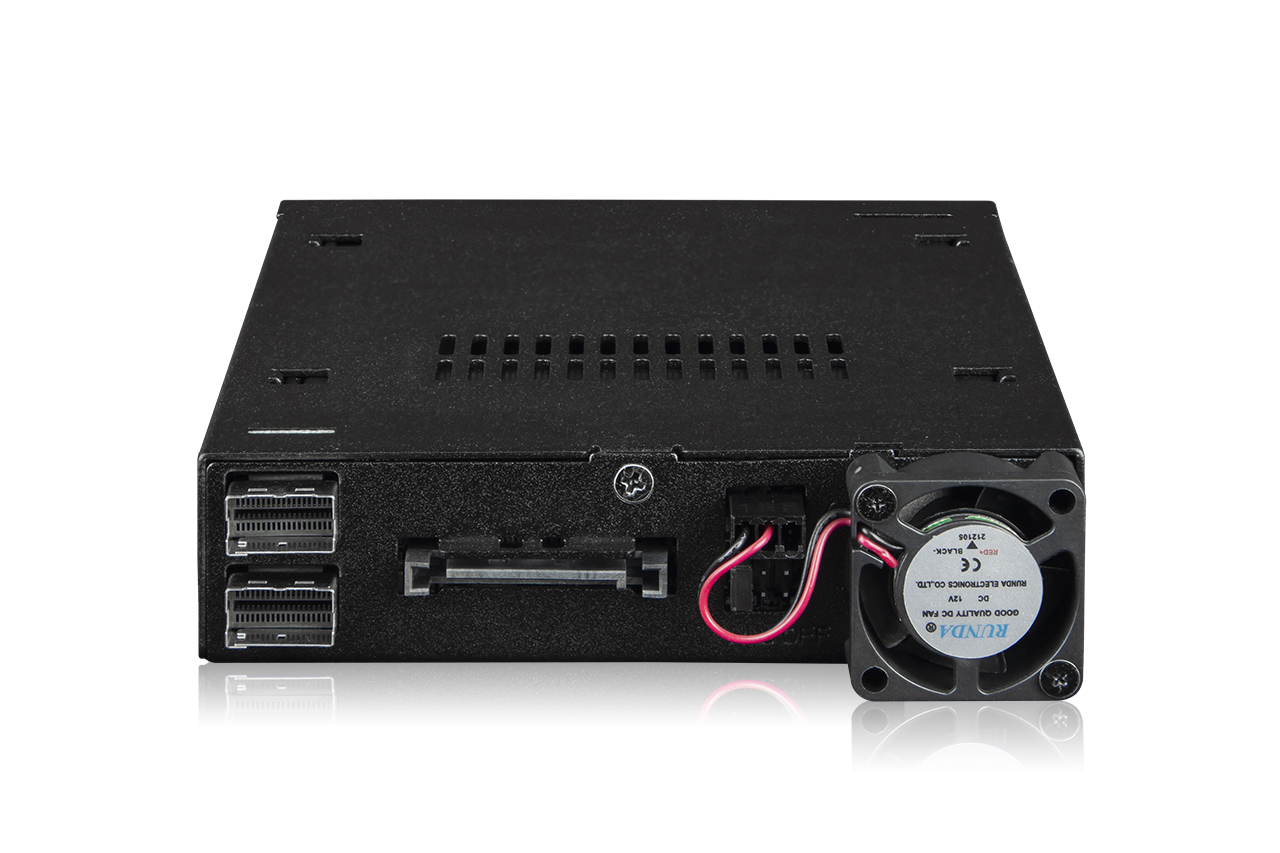

내장된 25mm 냉각 팬은 인클로저 주변에 지능적으로 배치된 환기 구멍을 통해 U.2 NVMe SSD에서 발생하는 열을 효율적으로 분산시킵니다. 쿨러 속도를 조정하려면 팬 속도 점퍼를 후면 (High, Low, & Off)에 다시 배치하기만 하면 됩니다.
뛰어난 제품 호환성

MB092VK-B는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.
다양한 기능 제공

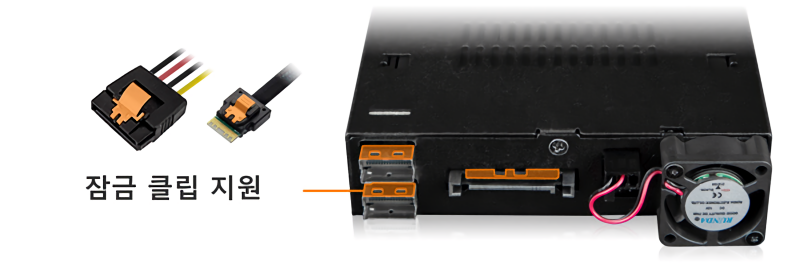

Slimline-SAS 및 SATA 전원 커넥터는 잠금 래치 설계의 케이블과 호환됩니다. 케이블이 연결되면 제자리에 고정됩니다.
트레이에 내장된 LED 상태 표시등은 드라이브의 전원이 켜져 있고 사용 중인지 알려줍니다. 전력을 절약하기 위해 설치된 드라이브가 없으면 LED가 자동으로 꺼집니다.
추가 물리적 보안 계층을 위해 포함된 2-세그먼트 키 잠금을 사용하여 군사 애플리케이션 및 차량 내 PC와 같은 거친 환경에서 원치 않는 액세스 및 보안 드라이브를 보호할 수 있습니다.

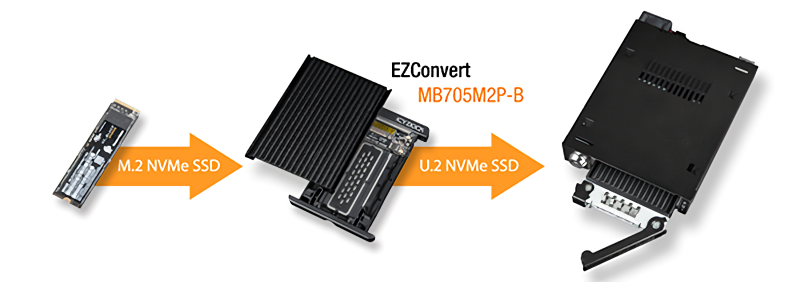

(옵션 1) M.2 NVMe SSD를 U.2 양식으로 전환하는 컨버터

EZConvert MB705M2P-B 어댑터를 사용하여 M.2 NVMe SSD를 U.2 NVMe SSD로 변환하면 툴이 필요 없는 SSD 설치가 가능하며 고속 M.2 NVMe SSD용으로 명시적으로 설계된 대형 히트 싱크가 제공됩니다.

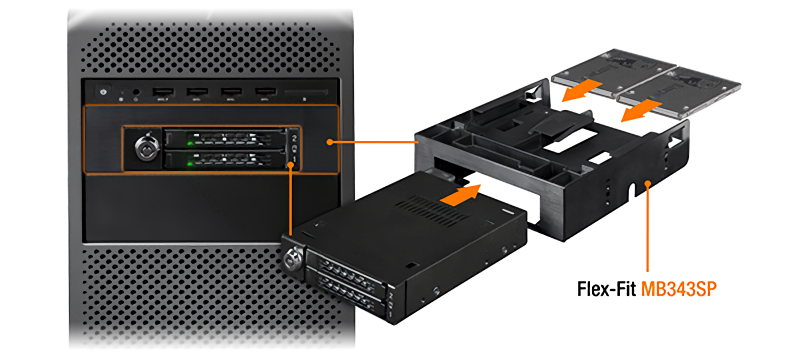

(옵션 2) 외장형 5.25" 베이로 전환하는 변환 가이드

5.25" 장치 베이를 Flex-Fit MB343SP 드라이브 베이 브래킷이 장착된 3.5" 장치 베이로 변환하는 이 드라이브는 솔리드 원피스 디자인으로 추가 드라이브 스토리지를 위한 추가 2.5" 드라이브 슬롯을 갖추고 있습니다.
15mm 두께의 U.2/U.3 SSD를 지원해야 하나요

U.2/U.3 NVMe SSD의 높이가 15mm인 경우 5.25인치 베이용 ToughArmor MB105VP-B 듀얼 베이 U.2/U.3 NVMe SSD 모바일 랙 인클로저로 해결할 수 있습니다. 높이 7mm & 15mm의 U.2/U.3 NVMe SSD를 두 개 장착할 수 있습니다. 또한 고성능 40x20mm 냉각 팬이 장착되어 있어 팬이 없는 SSD 모바일 랙 인클로저에 비해 SSD의 작동 온도를 최대 5°C까지 낮출 수 있습니다. 높은 SSD 용량과 효율적인 냉각이 필요한 애플리케이션 또는 시스템에 적합합니다.
다양한 호환성

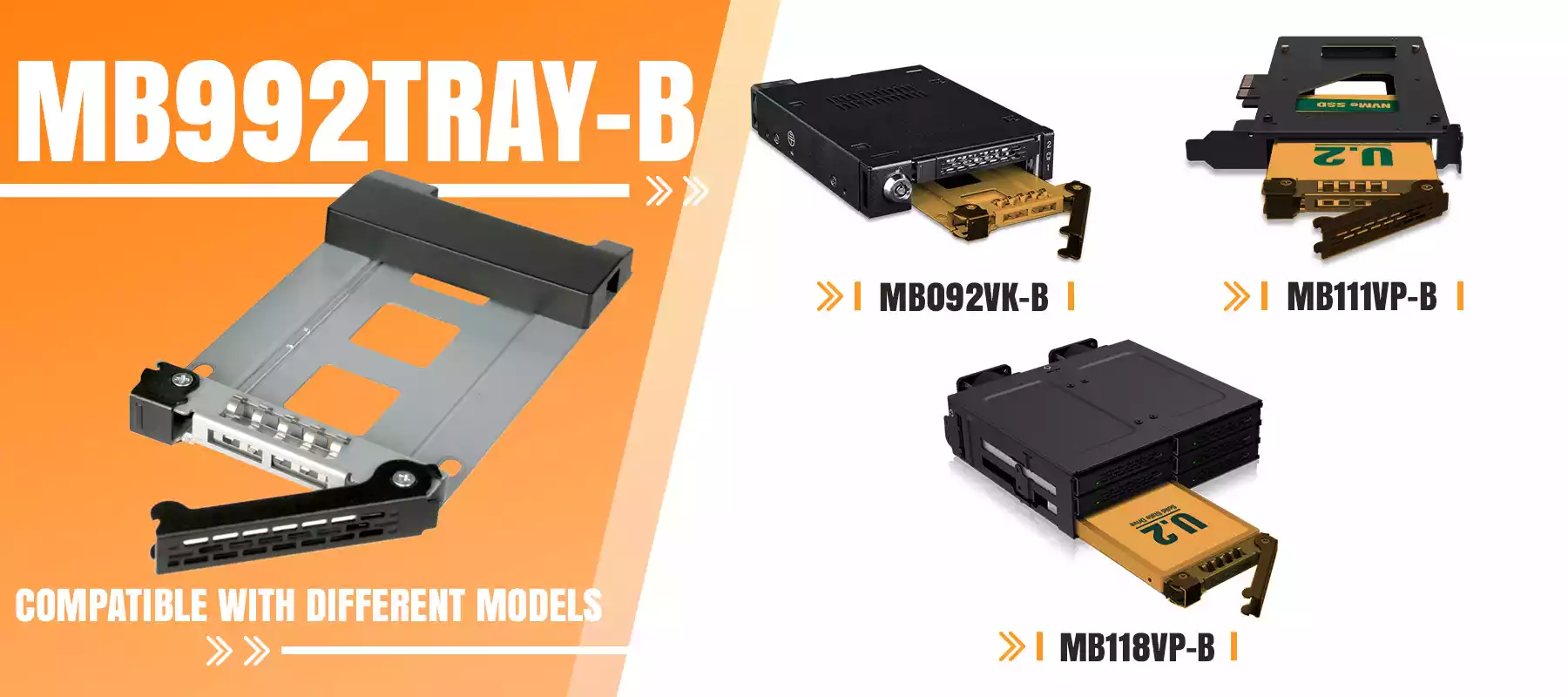

EZ-Slide Micro 트레이 MB992TRAY-B 는 다양한 모델 간에 손쉽게 교체할 수 있습니다.
더 베스트 데이터 저장 솔루션
NVMe 스토리지 제품을 설계할 때, 케이블 선택이 종종 간과되거나 구매한 케이블이 호환성 문제를 일으켜 고성능 컴퓨터 시스템을 구축할 때 번거롭고 비효율적인 작업이 발생하곤 합니다. ICY DOCK은 고객에게 최상의 스토리지 제품 경험을 제공하고, 고객이 케이블 유형 조사 및 호환성 문제를 직접 테스트하는 데 소요되는 시간을 절약할 수 있도록, 검증된 제품 리스트를 아래와 같이 제공합니다.
호환되는 드라이브 케이블:
저희는 동일한 후면 연결 방식을 사용하는 다양한 제품을 제공합니다. 아래 제품을 클릭하시면 자세한 정보를 확인하실 수 있습니다.
관련 제품:

맞춤형 ICY DOCK 드라이브 인클로저:
TAA 및 UL 인증 기준 맞춤형 설계 가능!

ICY DOCK은 다양한 산업 및 안전 표준을 준수하는 것이 얼마나 중요한지를 깊이 이해하고 있습니다. 당사의 표준 제품은 이미 최고 품질 기준에 맞게 제작되었지만, 고객의 특정 인증 요구 사항을 충족하기 위해 ICY DOCK 드라이브 인클로저 및 모바일 랙을 맞춤형으로 설계하는 옵션도 제공합니다. 여기에는 TAA 및 UL 표준을 포함하여 광범위한 온도 테스트와 같은 추가 인증 기준도 포함됩니다.

당사의 전문팀은 제품 소재 및 설계를 조정하여 고객이 요구하는 인증 기준을 완벽히 준수할 수 있도록 준비되어 있습니다. 또한, 고객이 인증 절차를 원활히 진행할 수 있도록 종합적인 가이드를 제공합니다. 당사의 목표는 단순히 사양을 충족하는 것을 넘어 엄격한 테스트를 통과하는 안정적인 제품을 제공하는 것입니다.

ToughArmor MB092VK-B에 사용 가능한 인증
TAA	무역 협정법 준수
UL	안전 표준 인증
UL94	플라스틱 소재의 인화성
FCC	연방통신위원회 규정 준수
폭넓은 온도	MIL-STD-810H, 방법 501.7 & 502.7
*IEC 60529 (IPX6) 방수	모든 방향에서 오는 고압 물줄기를 견디는 방수 성능
*진동 테스트	MIL-STD-810H, 방법 514.8, 절차 I (진동에 대한 내구성)
*충격 방지 기능	MIL-STD-810H, 방법 516.8, 절차 I (충격에 대한 보호성)

*IEC 60529 (IPX6) 인증을 통과하기 위해 맞춤형 방수 전면 패널이 추가되어야 합니다. 방수 기능은 제품이 섀시에 설치되었을 때 전면 패널을 통해 물이 인클로저 내부로 유입되는 것을 방지하는 데 중점을 두며, 전체 인클로저가 방수 처리가 되는 것은 아닙니다.

*진동 테스트 및 기능적 충격 인증을 통과하기 위해 드라이브 캐디(트레이)와 하우징을 맞춤 설계하여 손나사 잠금 메커니즘을 포함해야 합니다. 위의 손나사 디자인 도면을 참고해 주세요.

특정 인증을 위한 ICY DOCK 제품 맞춤 제작은 인증서 발급 및 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 정기적인 비용이 발생할 수 있습니다. 자세한 내용이나 문의 사항은 ICY DOCK 하드랙 인증 관련 으로 연락해 주시기 바랍니다.

물 분사 방지 보호가 필요하신가요?
주문 제작 가능한 ToughCover 방수 버전을 제공합니다!

고객님의 애플리케이션 환경이 물 분사 방지 보호를 요구하는 경우, 주문 제작 방식으로 ToughCover 방수 버전 하드랙을 권장합니다.

시리즈	모델 번호	ToughCover 부품과 사용하는 하드랙 스펙	재고 상태
ExpressCage	MB741SPW-B	1 x 2.5" SAS/SATA HDD/SSD (15mm) to 3.5" 하드랙	주문 제작
ExpressCage	MB742SPW-B	2 x 2.5" SAS/SATA HDD/SSD (9.5mm) to 3.5" 하드랙	주문 제작
ToughArmor	MB092V4KW-B	2 x U.2/U.3 NVMe SSD (7mm) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8654 4i)	주문 제작
	MB491SKL-1B	1 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙 이중 잠금장치 디자인	재고가 있음
	MB492SKW-B	2 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙 이중 잠금장치 디자인	주문 제작
	MB601V4KW-B	1 x U.2/U.3 NVMe SSD (15mm) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8639)	주문 제작
	MB601M4KW-1B	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8639)	주문 제작
	MB833M4KW-B	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8643)	주문 제작
	MB833M4KW-B V2	1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8654 4i)	주문 제작
	MB834M4KW-B	2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8643)	주문 제작
	MB834M4KW-B V2	2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8654 4i)	주문 제작
	MB991IKW-B	1 x 2.5" SAS/SATA HDD/SSD (15mm) to 3.5" 하드랙	주문 제작
	MB991SKW-B	1 x 2.5" SATA HDD/SSD (15mm) to 3.5" 하드랙	주문 제작
	MB992SKW-B	2 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙	주문 제작
	MB992SKRW-B	2 x 2.5” SATA HDD/SSD (9.5mm) RAID to 3.5" 하드랙 (RAID 0/1/BIG/JBOD)	주문 제작
	MB993SKW-B	3 x 2.5” SAS/SATA HDD/SSD (7mm) to 3.5" 하드랙	주문 제작

ToughCover 방수 모델은 물 분사 방지와 내구성이 필수적인 환경에 이상적인 선택입니다. 초기 출시 단계에서는 최소 주문 수량을 줄여 시험 주문이 더 쉽게 접근할 수 있도록 제공하고 있습니다. 주문 제작 방식이므로 리드 타임은 다소 길어질 수 있습니다.

자세한 정보나 주문 문의는 ICY DOCK 코리아를 연락해 주시기 바랍니다.

주요특징

•	7mm 높이의 2.5" U.2/U.3 NVMe SSD 2개 장착 가능

•	표준화된 외장 3.5" 장치 베이 (플로피 베이)에 설치

•	SFF-9402 Rev 1.1로 정의된 핀 할당, 2x Slimline SAS (SFF-8654 4i) 커넥터를 사용

•	드라이브 베이당 NVMe 4.0 64Gbps 전송 속도 지원

•	견고한 전체 금속 인클로저 및 드라이브 트레이

•	교체 가능한 25mm 쿨링 팬 및 조절 가능한 팬 속도 점퍼 설정 (High, Low, Off)

•	추가 물리적 보안을 위한 2-세그먼트 키 잠금

•	이글 후크 트레이 래치가 인클로저 내부에 트레이를 단단히 고정

•	EMI 접지 – 전기적 손상으로부터 SSD 보호

•	Active Power Technology (APT) – 설치된 드라이브가 없을 때 종료하여 전력 절약

스펙

모델명 :	MB092VK-B
색상 :	Black
호환되는 드라이브 유형 :	2.5” (높이 7mm 지원)
호환되는 드라이브 타입 :	U.2 또는 U.3
드라이브 수 :	2
드라이브 베이 :	1x 3.5” 드라이브 베이
호스트 인터페이스 :	2x SFF-8654 4i, SFF-9402 Rev 1.1에 의해 정의된 핀아웃 (Tri-mode 호환)
입력전력 :	1x 15pin SATA 전원 커넥터
전송 속도 :	최대 64Gbps (SSD 속도에 따라 조금씩 다름)
SSD 용량 지원 :	용량 제한 없음
드라이브 냉각 기능 :	1x 25x25x10mm fan
재질 :	풀 메탈
Hot Plug :	지원
크기 (깊이 x 너비 x 높이) :	143 x 101.2 x 25.4mm
무게 (순 중향) :	415.6 g
운송 총량 :	482 g
LED로 드라이브 작업 상태 표시 :	드라이브 파워 온: 녹색 SSD 접속: 녹색 점등
패키지 구성 :	디바이스, 매뉴얼, 나사, 키
U.2 커넥터 사용 횟수 :	10,000
습도 :	5%~65% RH
작동 온도 :	0°C to 60°C (32°F to 140°F)
토리지 온도 :	-35°C to 70°C (-31°F to 158°F)
규정준수 :	CE, RoHS, REACH
A/S 보증기간 :	5년 제한 보증

호환되는 드라이브 트레이 (캐디):

호환되는 드라이브 케이블:

관련 제품:

사양별로 관련 제품 시리즈:

ToughArmor 라인업:

퀵 링크:

FAQ

Q: MB092VK-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB092VK-B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.

MB092VK-B에 지원되는 애드온 카드와 케이블

NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.

Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

•	시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
•	호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
•	호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
•	연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.

수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.

Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.

Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.

Image result for disk drive scan for hardware changes

Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0 표준을 지원합니까?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0 표준을 지원합니다. 그러나 PCIe 3.0 디바이스를 PCIe 4.0 호스트에 연결할 때 대역폭은 PCIe 3.0으로 제한됩니다.
