ToughArmor MB699VP-B

4베이 2.5" U.2/U.3 NVMe SSD PCIe 4.0 to 외부 5.25" 변환 하드랙 엔클로저 (4x Mini-SAS HD SFF-8643, Tri-mode 비호환)
제품 설명서
  • 참고 1: 오큐링크 (OCuLink) 혹은 SlimSAS와 관련 질문이 있을 경우 FAQ 안내를 참고하시기 바랍니다.

    참고 2: PCIe 16배속 또는 8배속 슬롯에서 M.2, U.2 또는 U.3 NVMe SSD를 사용하려면 마더보드 또는 애드온 카드가 PCIe Bifurcation (분기 기능)을 지원해야 합니다. 이 모드는 PCIe 레인을 16배속 슬롯의 경우 x4, x4, x4, x4 또는 8배속 슬롯의 경우 x4, x4와 같은 특정 구성으로 분할하여 시스템에서 SSD를 읽을 수 있도록 합니다. 호환되는 하드웨어는 FAQ 섹션을 참조하세요. 사용 중인 하드웨어가 목록에 없는 경우 당사에 문의하여 도움을 받으세요.
  • 소개
    ToughArmor MB699VP-B는 ICY DOCK의 최신 NVMe U.2 SSD의 고속 저장에 최적인 하드랙입니다. MB699VP-B는 풀 메탈로 구성되었으며 핫 플러그 기능으로 단일 5.25인치 공간에 4개의 NVMe U.2 SSD 드라이브를 지원합니다.
  • 5.25" 공간의 선택은 무한하게, 멀티베이 SSD 설치가능
    NVMe SSD를 최고 속도로 사용할 수 있도록 모든 HDD 베이는 독립된 miniSAS HD(SFF-8643) 연결 포트를 탑재되어 있어 NVMe U.2 SSD의 최대 전송 속도 64Gb/s를 활용할 수 있습니다.
  • MB699VP-B는 ToughArmor 시리즈의 특징인 Hot Plug EZ-슬라이드 트레이(slide tray)를 탑재하고 있으며, U.2 자체적으로 핫 플로그 기능도 지원합니다.

    주의: 호스트 시스템은 시스템 전원이 켜져 있는 동안 OS가 스왑 드라이브를 감지하기 위해 NVMe 핫 플러그 기능을 지원해야 합니다. U.2 NVMe SSD를 감지하는 데 문제가 있는 경우 FAQ를 참고하시기 바랍니다.
  • 풀 메탈 구조의 EZ-슬라이드 트레이는 SSD에 가장 완벽하고 안전하며 전방위적인 내부 및 외부 보호를 제공합니다.
  • EZ-Slide Tray만 풀 메탈로 제작된 것이 아니라, ToughArmor 시리즈 제품은 모두 금속 구조를 갖추고 있어 2.5인치 드라이브가 제품 내부에서 안전하게 보호 받을 수 있습니다.
  • ICY DOCK의 제품들은 다양하고 실용적인 기능들을 제공합니다. 다베이 전용되는 모바일렉인 MB699VP-B는 모든 랙의 전면에 LED 표시등을 달아 언제든지 단일 HDD/SSD의 상태를 보여줍니다.
  • 쿨링팬에는 베어링이 사용되었으며 3가지 팬속도가 제공되어 용도에 맞게 최고의 쿨링 효과를 누릴 수 있도록 맞춤 설정이 가능합니다.
  • 트레이마다 번호를 표시해 사용자가 어떤 SSD/HDD 장치가 어느 RAID 그룹에 속해 있는지 또는 중요한 파일이 담긴 SSD/HDD가 몇 번 위치에 보관되어 있는지 쉽게 확인이 가능합니다. 사용자는 언제나 원할 때 HDD를 제거 또는 재배열하여 사용 용도에 맞게 배치하거나 이를 간소화할 수 있습니다.
  • 뛰어난 제품 호환성
    MB699VP-B는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.
  • ToughArmor MB699VP-B는 15Pin SATA 전원 케이블을 지원하며 케이블에는 잠금 장치가 탑재되어 있어 케이블이 제멋대로 분리될까 걱정하지 않아도 됩니다. 위치를 잡고 전원 케이블들을 연결해 두면 잘 빠지지 않아 쉽게 불상사가 발생하지 않습니다.
  • 우리의 잠금 가능한 드라이브 트레이로 보안 강화하기
    귀하의 응용 프로그램이 중요한 데이터를 도난으로부터 보호하기 위해 추가된 물리적 보안을 요구한다면, 호환되는 잠금 가능한 드라이브 트레이 MB994TK-B로 MB699VP-B에 즉시 보안을 강화할 수 있습니다. 잠금 가능한 드라이브 트레이가 사전에 장착된 MB699VP-B의 대량 주문에 대해서는 최소 주문 수량이 적용됩니다. MB699VP-B에 잠금 가능한 드라이브 트레이가 장착된 대량 주문을 하려면 icydockkr@naver.com으로 영업팀에 문의하십시오.
  • (옵션) M.2 NVMe SSD to U.2 NVMe SSD 컨버터
    M.2 NVMe SSD를 2.5형 U.2 폼 팩터로 변환하려면 EZConvert MB705M2P-B 컨버터를 추천합니다. 도구 필요없이 SSD 설치가 가능하며 고속 M.2 NVMe SSD용으로 특별히 설계된 대형 히트싱크가 배치되어 탁월한 냉각효과를 발휘할 수 있습니다.
  • 다양한 호환성

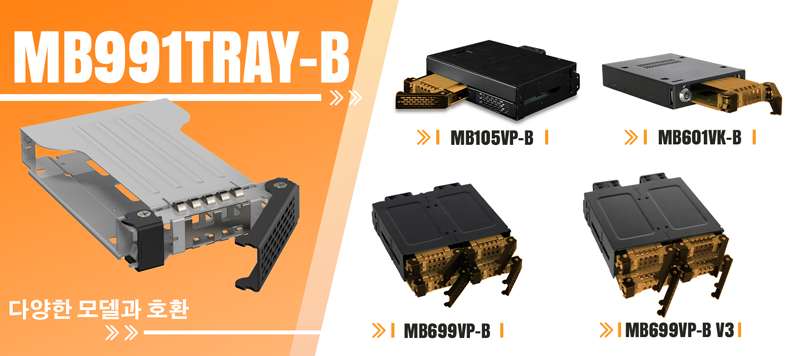

    EZ-Slide Mini 트레이 MB991TRAY-B 는 다양한 모델 간에 손쉽게 교체할 수 있습니다.
MB699 시리즈중에 어떤 아이템이 귀사에게 적합합니까?
모델명 MB699VP-B MB699VP-B V2 MB699VP-B V3
쿨러 2 x 냉각 팬
(40 x 40 x 10mm)
2 x 냉각 팬(40 x 40 x 20mm)
팬 속도 4,800 RPM 8,000 RPM
커넥터 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
정의된 핀아웃 레거시 SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Tri-mode HBA/RAID
어댑터와 호환)
제품 크기
(L x W x H)
140.3 x 146 x 41.3mm 150.3 x 146 x 41.3mm
무게(순 중량) 854.2g 911.2g
운송 총량 935.2g 945.7g
적합 NVMe HBA/RAID
어댑터에 적합
Legacy 핀아웃
NVMe HBA/RAID
어댑터에 적합
SFF-9402 핀아웃
Tri-mode HBA/RAID
어댑터에 적합
SFF-9402 핀아웃

맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ToughArmor MB699VK-B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
의료 & 군사 시스템, 미디어 서버 및 IPC용으로 상업적으로 설계된 Tier 1 회사에서 승인 및 사용하는 견고한 구조

풀 메탈 구조로 험한 사용 환경에도 알맞으며 불연성 요구 사항에도 부합

4x 2.5” U.2 NVMe SSD 지원
(NVMe SSD를 접속하려면 NVMe U.2 호스트가 필요야함)

NVMe 64Gb/s 전송 속도 지원

외부 5.25” 사이즈 공간에 활용 가능

2x 40mm 쿨링 팬으로 SSD/HDD 냉각효과 강화

2x 15pin 전원 커넥터만으로도 4개 NVMe SSD 전원 공급 가능 (본제품 케이블 미포함)

개별 라벨 표시로 쉽게 RAID SSD/HDD 식별 가능

진동 방지 기술 (Anti-Vibration Technology, AVT)로 모든 HDD/SSD가 안전하게 구동될 수 있는 환경을 제공

이글 훅(Eagle-hook) 걸쇠형 잠금 시스템으로 장치 내부의 SSD/HDD를 고정 및 보호

분리 가능한 트레이로 쉽게 유지 및 사용 가능

NVMe U.2 핫-앤-플러그 지원

3년 품질 보증 서비스

스펙
모델명: MB699VP-B
색상: Black
호환되는 드라이브 유형: 4x 2.5" U.2 SSD
호환되는 드라이브 타입: U.2 NVMe
드라이브 수: 4
최대 드라이브 높이: 15mm
드라이브 베이: 1x 외부 5.25"드라이브 베이
호스트 인터페이스: 4x mini-SAS HD (SFF-8643), Legacy에 정의된 핀아웃, Tri-mode HBA/RAID 카드와 호환 불가
입력전력: 2x 15 pin SATA 전원 커넥터
전송 속도: PCIe 3.0 최대 32Gbps / PCIe 4.0 최대 64Gbps
HDD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 2x 40mm 팬
재질: 풀 메탈
Hot-Swap 지원: 지원
크기(깊이 x 너비 x 높이) : 146 x 140.3 x 41.3mm
무게(순 중량): 854.2g
운송 총량: 935.2g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온: 녹색
SSD 접속: 녹색 점등
패키지 구성: 1 - 디바이스, 1 - 매뉴얼, 1 - ID 플러그, 28 - 나사
U.2 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년

호환되는 드라이브 트레이 (케디):

  • MB991TRAY-B
  • MB994TK-B

사양별로 관련 제품 시리즈:

  • NVMe Enclosures
  • SAS/SATA Enclosures

ToughArmor 라인업:


FAQ

Q: miniSAS HD (SFF-8643) 인터페이스를 통해 OCuLink 또는 SlimSAS NVMe PCIe HBA/RAID 카드와 MB699VP-B를 연결했는데 U.2 드라이브가 시스템에 나타나지 않았습니다.

A: 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 MB699VP-B는 OCuLink 또는 SlimSAS NVMe PCIe HBA/RAID 카드와 호환되지 않습니다. MB699VP-B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변을 참조하여 확인하시기 바랍니다.



저희는 OCuLink 호환 가능한 NVMe 엔클로저 정보를 발표할 계획입니다. 관련 소식에 관심이 있으시면 ICY DOCK 뉴스레터 등록하시기 바랍니다.


Q: MB699VP-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB699VP-B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.





NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB699VP-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.

A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 click here연결하여 참조하시기 바랍니다.


Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?

A: MB601VK-B 제품과 함께 포함된 M3*2.5L 나사는 0.8~1mm 두께의 컴퓨터 케이스의 금속 시트와 잘 맞습니다. 5.25" 베이의 경우에는 장치를 정확히 중심에 배치하여 양쪽의 나사를 완전히 조였는지 확인하시기 바랍니다. 드라이브 베이를 고정하는 데 문제가 있으면 tech@icydock.com 으로 연락하여 교체 나사를 요청하십시오.


Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 다만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q:  타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A:아래는 MB699VP-B의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3핀 웨이퍼
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm - 스틸
(제공드린 팬과 함께 포함됨)
Phillips Flat Head - M3 x 25mm – 스틸
(포함되지 않아 있음)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)




Q:ICY DOCK NVMe 인클로저가 PCIe 4.0 표준을 지원하는가?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 PCIe 4.0x4 표준을 지원하며 전송 속도는 최대 64Gbps입니다.


Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?

A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.



metal spring
그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오!
