ToughArmor MB720M2K-B

4베이 PCIe 4.0 NVMe M.2 SSD to 외부 5.25" 드라이브 변환 하드랙 엔클로저 (4x Mini-SAS HD SFF-8643, Tri-mode 비호환)
제품 설명서
  • 참고: PCIe 16배속 또는 8배속 슬롯에서 M.2, U.2 또는 U.3 NVMe SSD를 사용하려면 마더보드 또는 애드온 카드가 PCIe Bifurcation (분기 기능)을 지원해야 합니다. 이 모드는 PCIe 레인을 16배속 슬롯의 경우 x4, x4, x4, x4 또는 8배속 슬롯의 경우 x4, x4와 같은 특정 구성으로 분할하여 시스템에서 SSD를 읽을 수 있도록 합니다. 호환되는 하드웨어는 FAQ 섹션을 참조하세요. 사용 중인 하드웨어가 목록에 없는 경우 당사에 문의하여 도움을 받으세요.
  • 소개

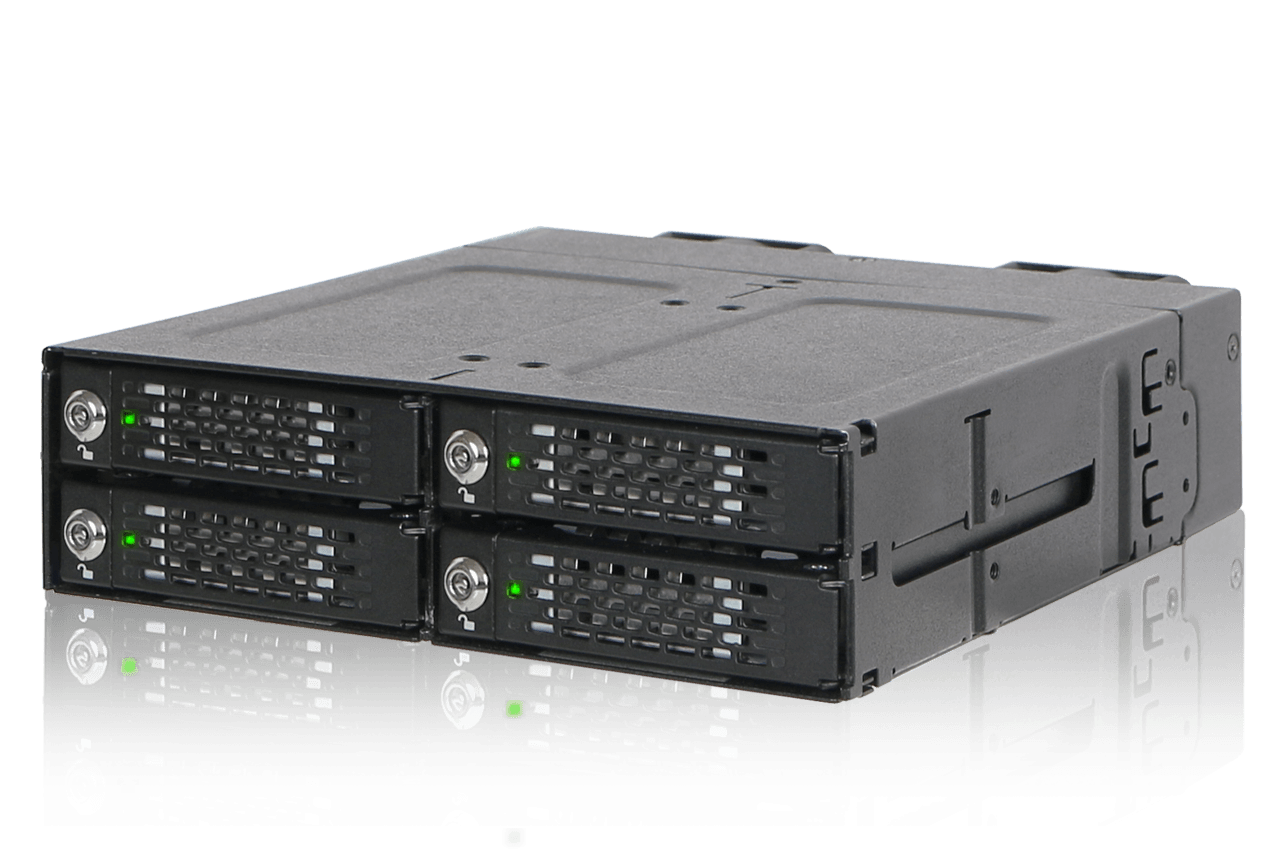

    ToughArmor MB720M2K-B 하드랙은 세계 최초 4개 NVMe M.2 SSD를 탈착식으로 장착하는 인클로저 제품입니다. 더 이상 메인보드나 라이저 카드에 설치할 필요가 없으며 일반적인 작은 나사로 고정하면 됩니다. 컴퓨터 전면에서 드라이브를 설치하고 데이터 접속합니다. 또한 도구나 나사 없이도 드라이브를 쉽게 배치할 수 있습니다.

    MB720M2K-B 백플레인 케이지는 MiniSAS HD (SFF-8643)를 통하여 초고속 전송 속도 PCIe 4.0 64Gb/s를 지원합니다. 표준 M.2 SSD의 길이 30mm부터 110mm까지 모두 설치 가능합니다. M.2 드라이브는 고온에 도달하는 것으로 유명하기 때문에 각 드라이브 트레이에는 고효율 알루미늄 히트 싱크가 장착되어 과부하에서도 드라이브가 이상적인 온도 범위 내에 유지될 수 있습니다. ToughArmor 시리즈의 일부이므로 드라이브를 최대한 보호할 수 있도록 금속으로 제작되었으며, 포함된 키 잠금 장치를 통해 무단 물리적 액세스를 방지합니다.

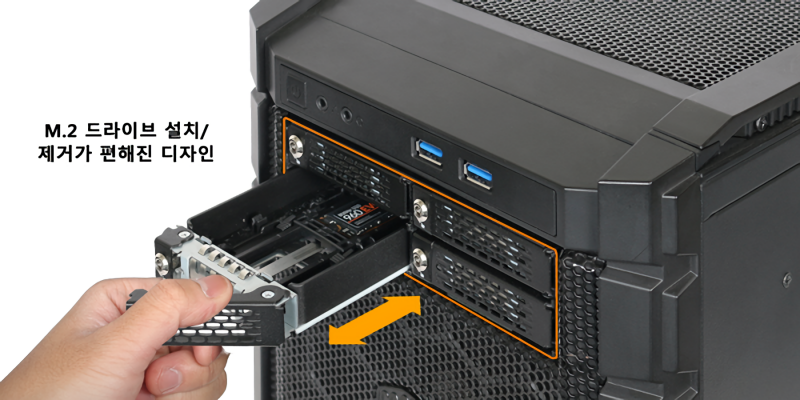

  • 이동식 설계, 4x M.2 SSD 설치하는 하드랙 (PCIe 3.0/4.0)
    일반적으로 M.2 하드 드라이브는 마더보드나 어댑터에 설치할 때 작은 고정나사를 사용해야 해서 조립하기가 매우 번거롭고 시간이 많이 소요됩니다. 그러나 MB720M2K-B 제품은 M.2 드라이브를 컴퓨터 케이스 앞면에 장착되어 있어 사용자가 M.2 NVMe SSD를 직접 장착하거나 제거할 수 있습니다.

    주의: 시스템은 반드시 NVMe 핫 플러그(Hot-Plug) 기능이 지원되야 OS가 켜져 있는 동안 하드디스크를 검사할 수 있습니다. M.2 NVMe SSD를 검사하는 데 문제가 있을 경우 FAQ 안내를 참고하시기 바랍니다.

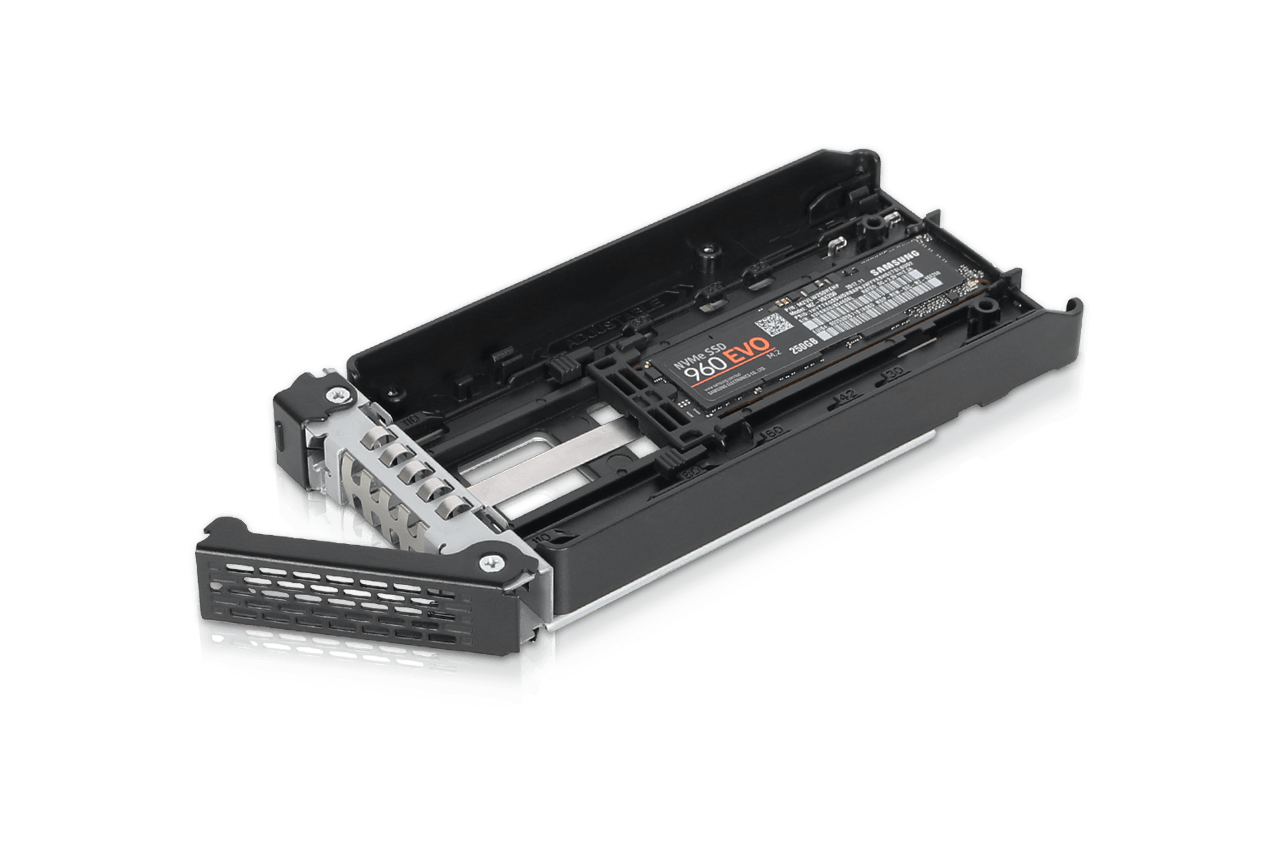

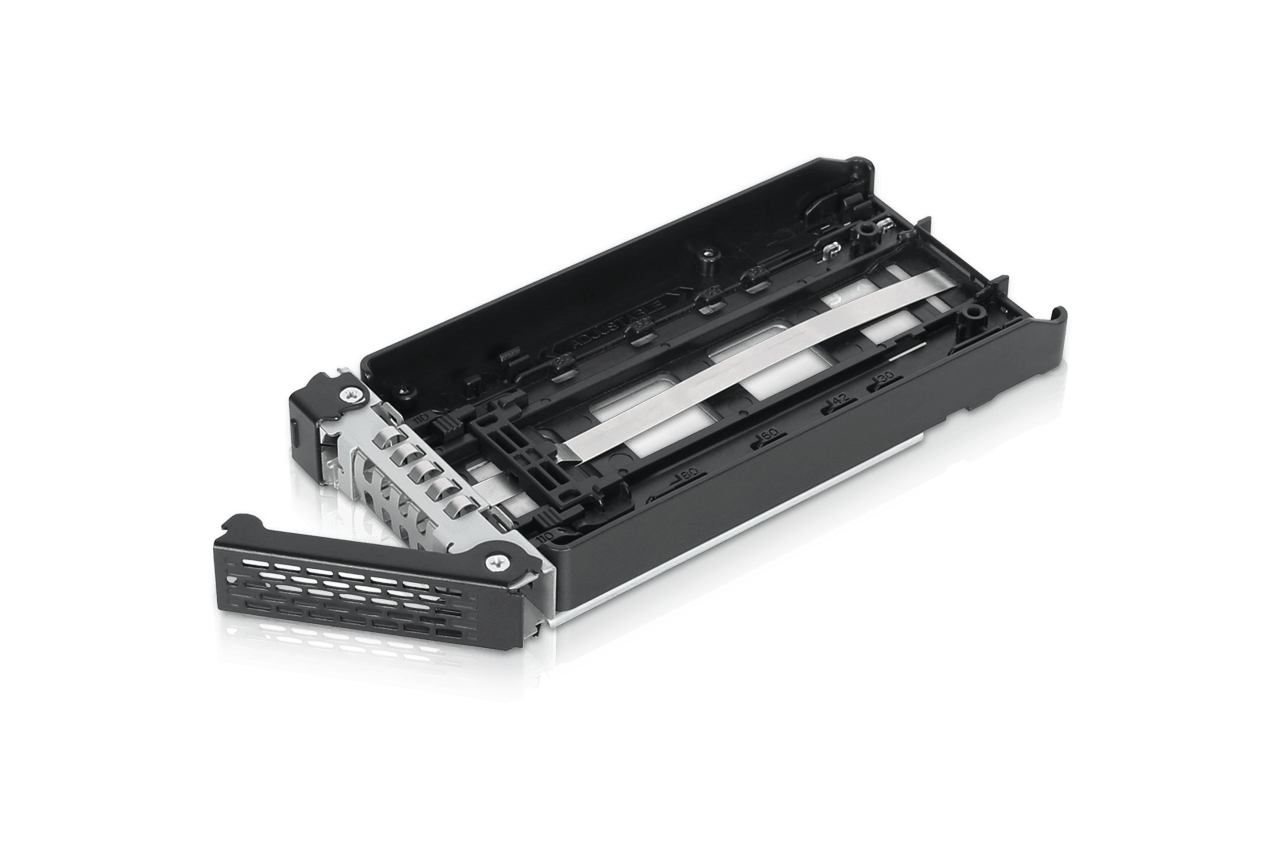

  • 최첨단 Tool-less M.2 SSD 장착, 2.5" 폼 팩터로 변환
    M.2 PCIe NVMe SSD 드라이브를 상시 장착하는 방법은 45도로 마더보드에 삽입한 후 고정 시키면 됩니다. ToughArmor MB720M2K-B 사용자들은 M.2 SSD SSD만 플레이트에 넣고 해당 드라이브 길이에 맞추는 정점을 조정한 후 아래쪽으로 밀면 SSD를 고정 시킵니다. 모든 조립 과정은 몇초밖에 걸리지 않기 때문에 사용자들은 빈번히 풀리는 작은 나사의 불편함에서 벗어날 수 있습니다. 하드 디스크의 설치과정은 효율적이고 혁신적인 일입니다.
  • 모든 M 2 드라이브 사이즈 지원 가능 (Tool Less)
    2230 (30mm), 2242 (42mm), 2260 (60mm), 2280 (80mm) 등 각종 M.2 PCIe NVMe SSD 규격은 물론 제품의 조절 가능한 M.2 슬라이더가 최장형 사이즈인 22110 (110mm)도 지원합니다.

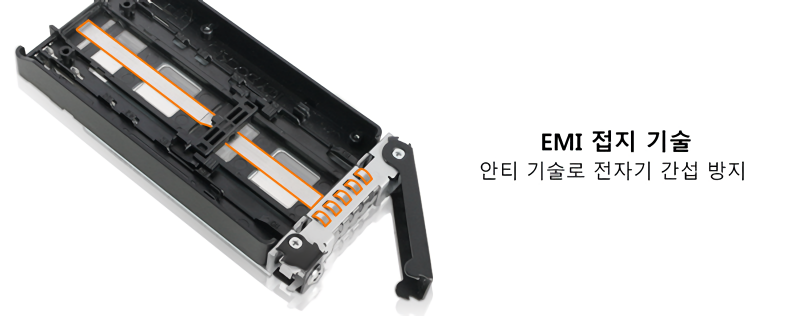

  • EMI 전자기 방해기술, 데이터 손실 리스크 줄임
    데이터와 드라이브가 스왑 작업을 많이 거쳐도 항상 안전하도록 하기 위해서는 M.2 SSD에 대한 전자기 방해 처리는 매우 중요합니다. 접지하지 않는다면 드라이브를 교환할 때 정전기가 발생할 가능성이 높아 드라이브에 저장된 데이터가 손상될 수 있습니다. 혁신적인 M.2 드라이브 설치 설계로 조절 가능한 M.2 정전기 문제를 해결할 수 있습니다. M.2 SSD 잠금 클립이 나사 구멍에 고정되어 들어가면 해당 저장장치가 트레이와 외부장치를 통해 전자기 방해를 진행합니다. 접지된 커넥터는 드라이브를 보호하기 위해 정전기 돌파에 영향을 끼치지 않아 스와핑 작업 진행 시 장치를 보호합니다.

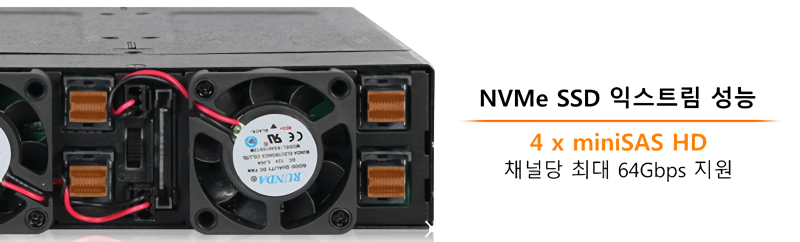

  • 5.25" 수용, 전면 멀티베이 설치, 후면 쿨리팬 장착 (miniSAS 인터페이스)
    NVMe M.2 SSD의 속도를 충분히 활용하기 위해 각 저장 디바이스에 miniSAS HD(SFF-8643) 슬롯이 분배됩니다. miniSAS HD(SFF-8643)를 연결해 기존 표준 SATA보다 10배 이상 빠른 64Gbp/s의 속도를 지원합니다. 실시간 서버, 고성능 PC, 딥러닝 머신 또는 4k/8k/3D 미디어 워크스테이션과 같은 데이터 밀집적인 애플리케이션에 이상적인 솔루션입니다.

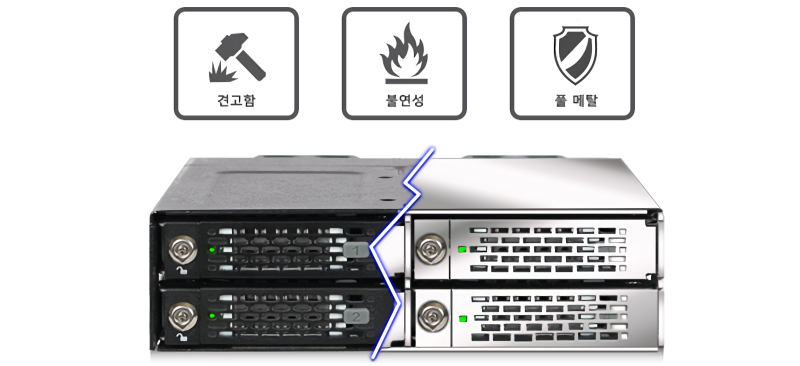

  • 풀메탈, 4x NVMe M.2 SSD 설치 5.25"로 변환 하드랙
    제품을 수년 동안 사용하더라도 사용자들이 안심할 수 있도록 저희가 노력하고 있습니다. 강한 중금속 구조로 만들어진 ToughArmor MB720M2K-B는 악조건에서도 대응할 수 있습니다. 불가연성의 풀 메탈 구조로 가연성 환경에서 쓰이는 산업설비와 잘 매치될 수 있습니다. 탁월한 제작기술로 여러 기업용 시스템은 물론 군사, 법무, 임베디드 제어시스템, 또는 공장자동화시스템 등 각종 생상환경에서도 활용이 가능합니다.

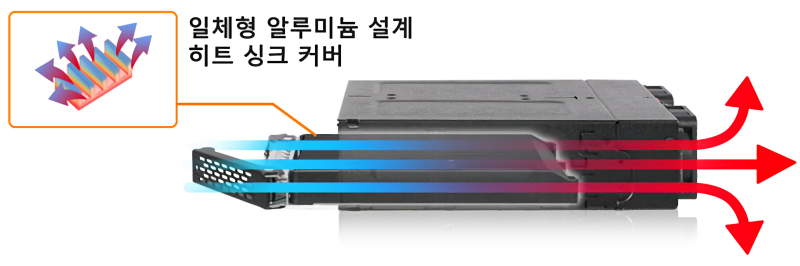

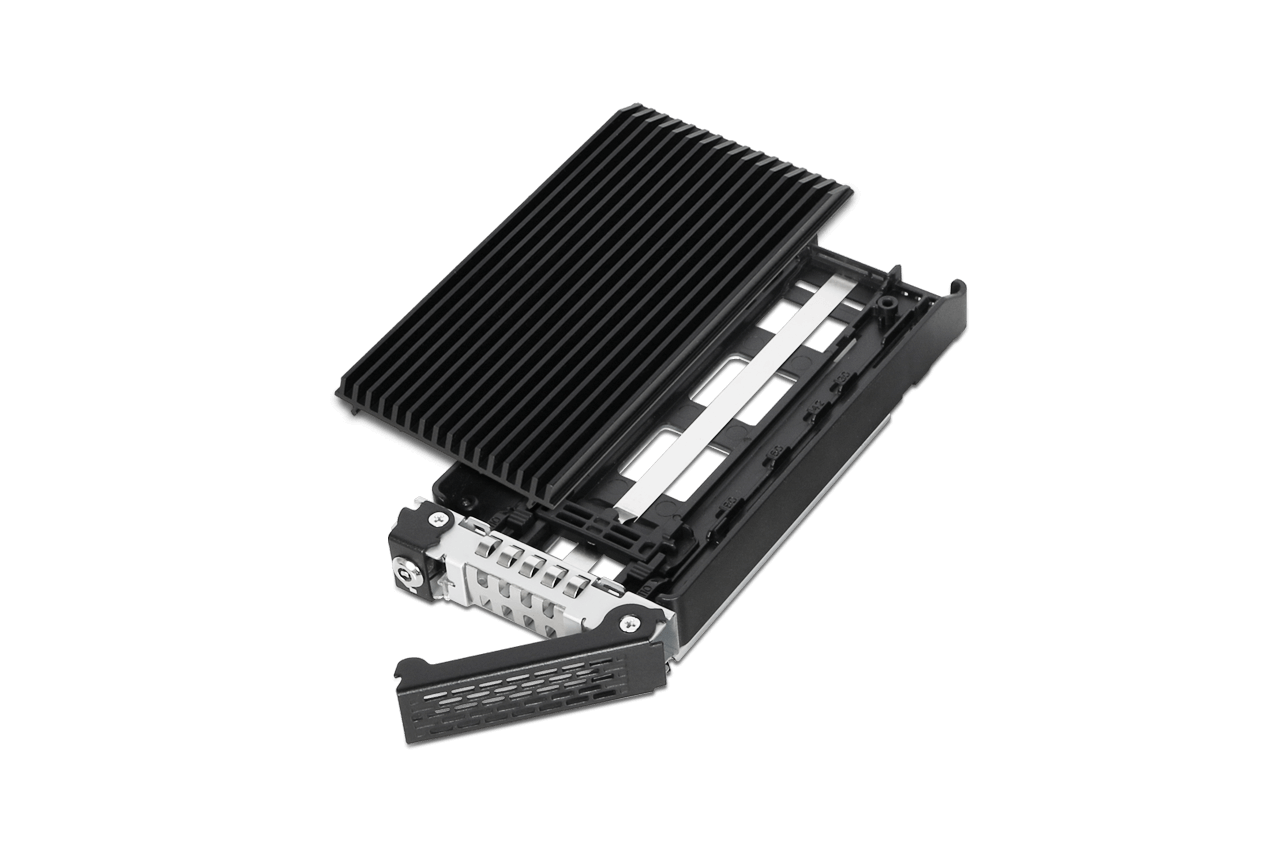

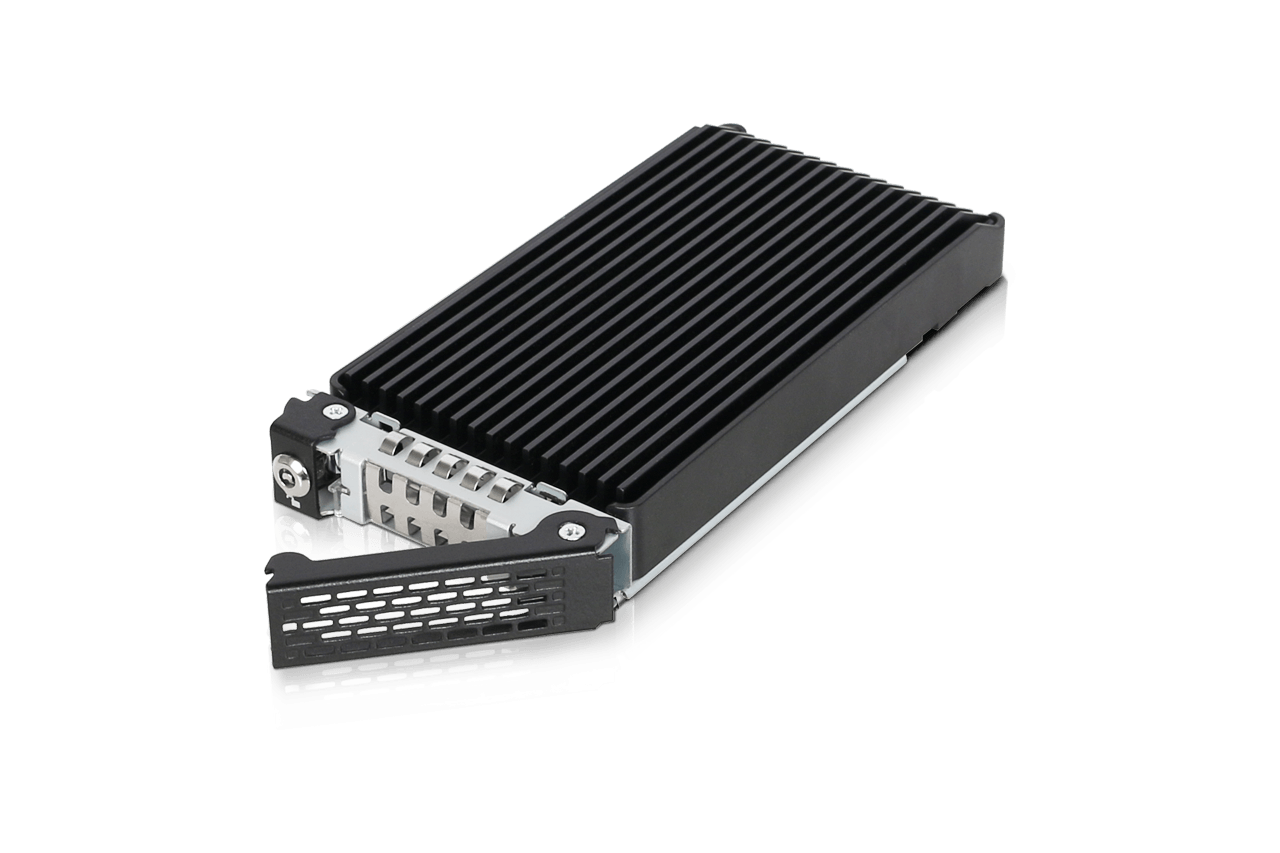

  • 뛰어난 쿨링 효과, 방열판 및 써멀패드 포함

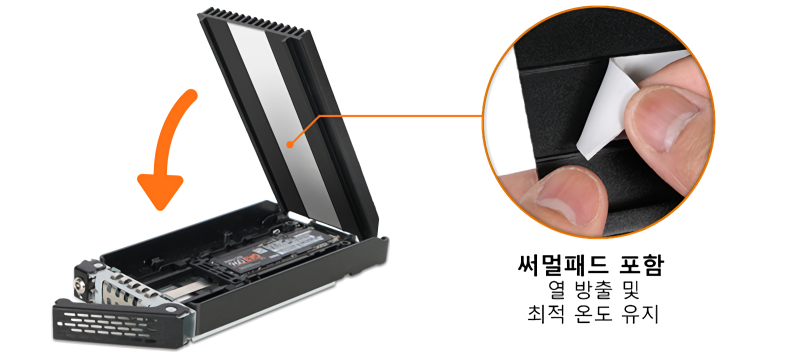

    NVMe M.2 SSD는 과열 이슈로 유명합니다. 심한 발열 문제는 성능저하를 일으킬 수 있으며 전송속도를 제한 시킬 수 있습니다. 따라서 적절한 냉각시스템이 필수적이며 본사는 궁극적인 냉각 효과를 위해서 각 ToughArmor MB720M2K-B 제품에 초고성능의 알루미늄 방열 뚜껑을 설치했습니다. 뿐만아니라 본체에 붙이는 써멀패드가 있어 열이 알루미늄 방열 뚜껑을 통해 배출됩니다.

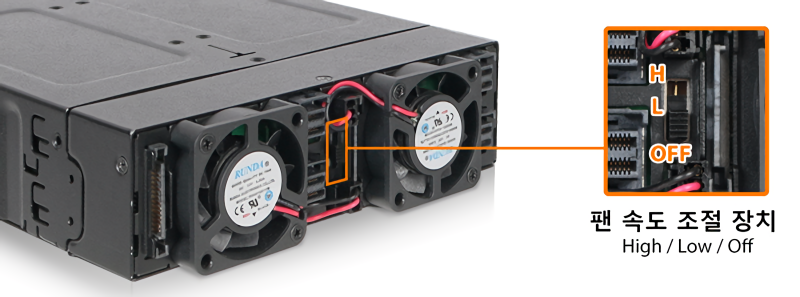

  • 40mm 쿨링팬 두 개를 함께 설치하여 열은 전체 인클로저의 환기 구멍을 통해서 지능적으로 배출되어 냉각효과가 더욱 좋습니다. 각 쿨링팬은 High, Low, 그리고 Off 세 가지 풍속 설정이 있습니다. 사용자는 수동으로 냉각 옵션을 선택할 수 있으며 전부하 상황에서도 장치는 최적 온도를 유지할 수 있습니다.

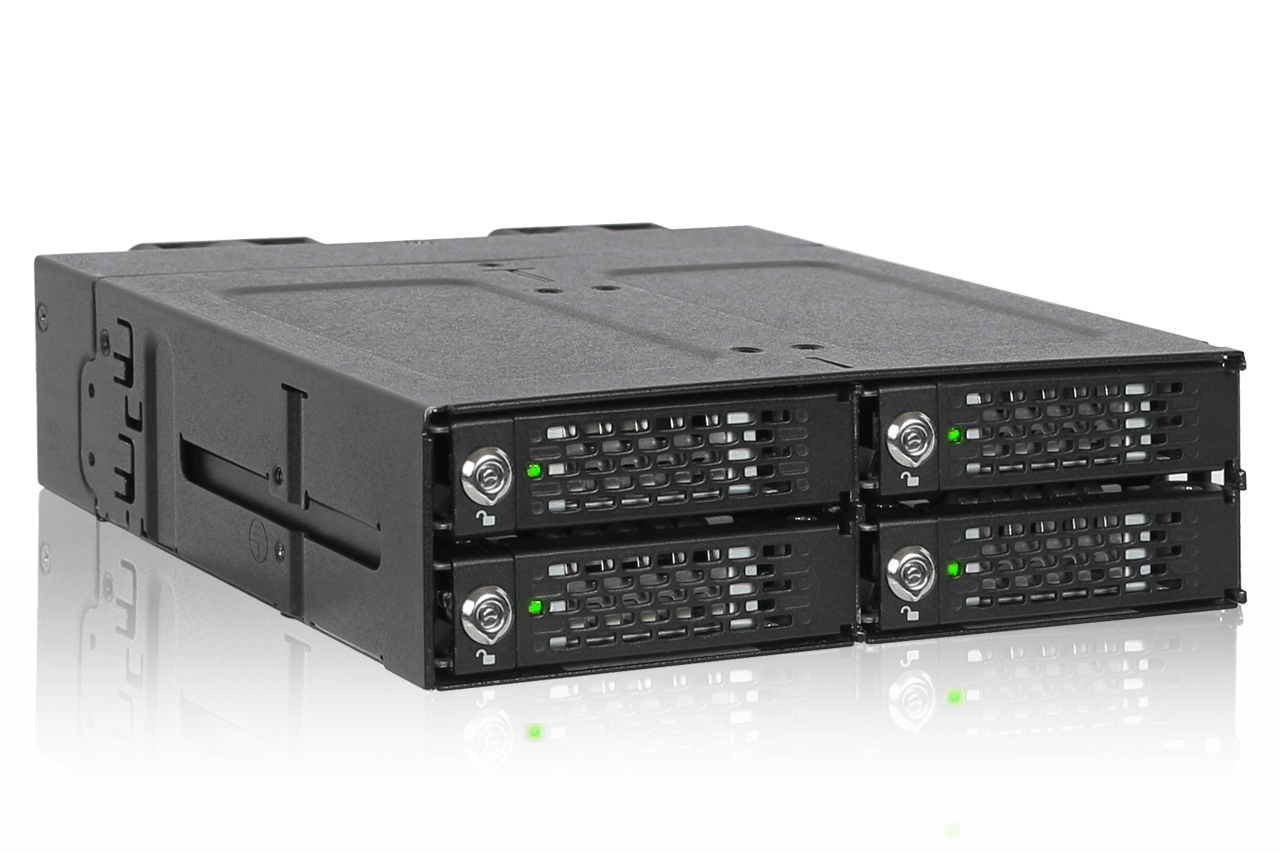

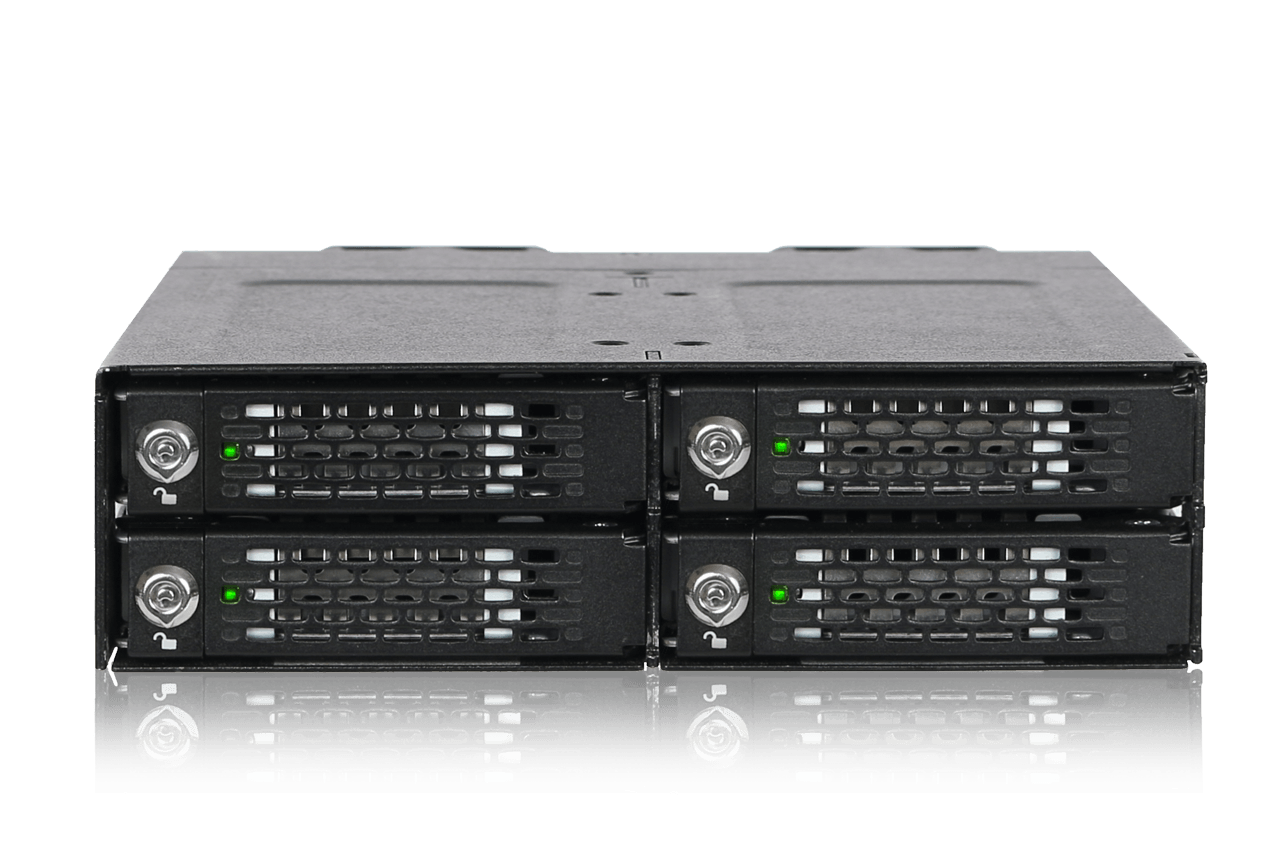

  • 4베이 드라이브 장착, SSD 상태 표시 (RAID 구성 적합)
    제품 앞면에 내장된 LED 조명이 있어 디바이스의 드라이브가 자동하는지 표시해줍니다. APT(Active Power Technology)기능으로 드라이브를 삽입하면 즉시 LED 불이 켜집니다.

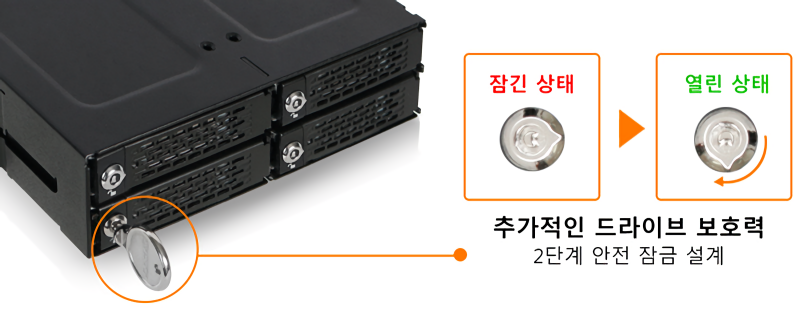

  • 보호성을 높이기 위해서 내장된 키 잠금장치는 군사용 애플리케이션, 차량용 컴퓨터 등의 극한 환경에서 저장장치의 보호 효과를 제공할 수 있습니다. 잠금장치는 사용하지 않을 수도 있습니다.

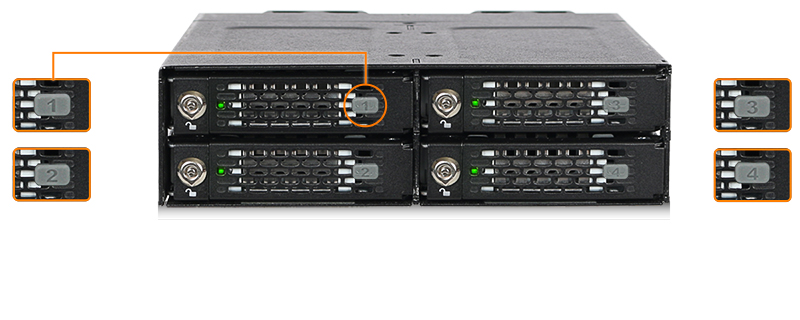

  • 사용자들이 각 베이에 어느 디바이스를 넣었는지 더 편하게 기억하기 위해서 저희는 제품와 함께 ID Plug를 제공합니다. 어떤 베이에 레이드(RAID) 기능을 설치하거나 특정 파일을 저장했는지를 절대 잊어버리지 않습니다. 사용습관에 맞게 번호가 표시된 플러그를 자유롭게 뽑고 다시 분배하거나 제거할 수 있어 항상 장치를 깔끔하게 유지할 수 있습니다.
  • 뛰어난 제품 호환성
    MB720M2K-B는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.

    ICY DOCK NVMe 제품은 Highpoint 또는 Broadcom RAID 카드와 함께 사용(인증 완료)하여 NVMe RAID 기능을 구현할 수 있습니다. 또한 NVMe 엔클로저 전용 케이블도 출시되었으며, 시스템 업그레이드를 계획하는 데에 최적의 스토리지 솔루션입니다.

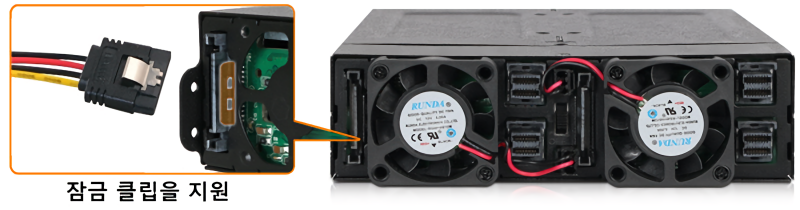

  • ToughArmor MB720M2K-B는 잠금클립이 배치된 15핀 SATA 케이블을 지원합니다(본 제품 케이블이 불포함). 장치 뒷면에 케이블을 연결하여 장착하면 전원 케이블이 쉽게 분리될 걱정을 할 필요가 없습니다.
MB720 시리즈중에 어떤 아이템이 귀사에게 적합합니까?
M모델명 MB720M2K-B MB720MK-B V2 MB720MK-B V3
쿨러 2 x 냉각 팬
(40 x 40 x 10mm)
2 x 냉각 팬 (40 x 40 x 20mm)
팬 속도 4,800 RPM 8,000 RPM
커넥터 4 x MiniSAS HD 4i
(SFF-8643)
4 x OCuLink 4i (SFF-8612)
정의된 핀아웃 레거시 SFF-9402 Rev 1.1 SFF-9402 Rev 1.1
(Tri-mode HBA/RAID
어댑터와 호환)
제품 크기
(L x W x H)
171 x 146 x 41.3mm 181 x 146 x 41.3mm
무게(순 중량) 1334g 1325g
운송 총량 1560.3g 1504.8g
적합 NVMe HBA/RAID
어댑터에 적합
Legacy 핀아웃
NVMe HBA/RAID
어댑터에 적합
SFF-9402 핀아웃
Tri-mode HBA/RAID
어댑터에 적합
SFF-9402 핀아웃

맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ToughArmor MB720M2K-B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
4x M.2 NVMe SSD 맞춤 : 30mm (2230), 42mm (2242), 60mm (2260), 80mm (2280) 및 110mm (22110)

조절 가능한 M.2 슬라이더, 모든 길이 고정 가능

툴이 없어 편하게 장치를 보수 및 업그래드

표준 외부 5.25” 공간 혹은 백플렌인 캐이지에 설치 가능

4x miniSAS HD 슬롯 (SFF-8643) 연결 사용, NVMe 호스트 필요

64Gbps의 전체 NVMe 대역폭 지원 가능

견고한 풀 메탈 구조, 불연성 조건에 맞춤

최대의 고성능 알루미늄 압출 방열 패드, 써멀패드 및 통풍구가 있어 방열 기능 있음

보안잠금 및 2 단식 설계로 하드 드라이브 보호하기

안전하게 드라이브를 잠그고, 드라이브 플레이트를 케이스에 고정함

안티-EMI 기술로 하드 드라이브 전자기 방해 보호

항(抗)진동 설계 (Anti-Vibration Technology, AVT) 기능으로 소음 감소 및 환경 손상 방지

3년 A/S 보증기간

스펙
모델명: MB720M2K-B (PCIe 3.0/4.0)
색상: Black
호환되는 드라이브 유형: 4x M.2 NVMe SSD 2230/2242/2260/2280/22110
호환되는 드라이브 타입: NVMe M.2
드라이브 수: 4
드라이브 베이: 1x 외부 5.25" 드라이브 베이
호스트 인터페이스: 4x mini-SAS HD SFF-8643, Legacy에 정의된 핀아웃, Tri-mode HBA/RAID 카드와 호환 불가
입력전력: 2x 15pin SATA 전원 커넥터
전송 속도: 최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음)
SSD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 알루미늄 방열 뚜껑 및 써멀패드
재질: 메탈 및 일부 플라스틱
드라이브 보안: 2 단식 열쇠 잠금 설계
크기 (깊이 x 너비 x 높이) : 171 x 146 x 41.3mm
무게(순 중량): 1,334g
운송 총량: 1,560.3g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온: 녹색
SSD 접속: 녹색 점등
패키지 구성: 디바이스, 매뉴얼,나사, 써멀패드
M.2 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3 년

FAQ

Q: MiniSAS HD (SFF-8643) 인터페이스를 통해 OCuLink NVMe PCIe HBA/RAID 카드와 MB720M2K-B를 연결했는데 M.2 드라이브가 시스템에 표시되지 않습니다.

A: MB720M2K-B는 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 OCuLink PCIe HBA/RAID 카드와 호환되지 않습니다. MB720M2K-B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변 (HBA/RAID 카드 추천)을 참조하여 확인하시기 바랍니다.


Q: MB720M2K-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB720M2K-B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.





NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 이메일을 통해 연락하여 문의하시기 바랍니다.


Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB720M2K-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.

A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 Tri-Mode FAQ 연결하여 참조하시기 바랍니다.


Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.

A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?

A: MB720M2K-B 제품과 함께 포함된 M3*2.5L 나사는 0.8~1mm 두께의 컴퓨터 케이스의 금속 시트와 잘 맞습니다. 5.25" 베이의 경우에는 장치를 정확히 중심에 배치하여 양쪽의 나사를 완전히 조였는지 확인하시기 바랍니다. 드라이브 베이를 고정하는 데 문제가 있으면 icydockkr@naver.com 으로 연락하여 교체 나사를 요청하십시오.


Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 최대 64Gbps의 전송 속도로 PCIe 4.0x4 표준을 지원합니다.


Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어 (선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 다만 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q: 타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A: 아래는 MB720M2K-B의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3핀 웨이퍼
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm -
스틸 (제공드린 팬과 함께 포함됨)
Phillips Flat Head - M3 x 25mm –
스틸 (포함되지 않아 있음)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)




Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



주의: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.


Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?

A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.



metal spring
그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오!
