| MB833 시리즈중에 어떤 아이템이 귀사에게 적합합니까? | ||
| 모델명 | MB833M2K-B | MB833MK-B V2 |
| 커넥터 | 1 x MiniSAS HD 4i (SFF-8643) | 1 x SlimSAS 4i (SFF-8654) |
| 정의된 핀아웃 | 레거시 | SFF-9402 Rev 1.1 (Tri-mode HBA/RAID 어댑터와 호환) |
| 적합 | NVMe HBA/RAID 어댑터에 적합 Legacy pin-out |
Tri-mode HBA/RAID 어댑터에 적합 SFF-9402 pin-out |
| ToughArmor MB833M2K-B에 사용 가능한 인증 | |
| TAA | 무역 협정법 준수 |
| UL | 안전 표준 인증 |
| UL94 | 플라스틱 소재의 인화성 |
| FCC | 연방통신위원회 규정 준수 |
| 폭넓은 온도 | MIL-STD-810H, 방법 501.7 & 502.7 |
| *IEC 60529 (IPX6) 방수 | 모든 방향에서 오는 고압 물줄기를 견디는 방수 성능 |
| *진동 테스트 | MIL-STD-810H, 방법 514.8, 절차 I (진동에 대한 내구성) |
| *충격 방지 기능 | MIL-STD-810H, 방법 516.8, 절차 I (충격에 대한 보호성) |
| 시리즈 | 모델 번호 | ToughCover 부품과 사용하는 하드랙 스펙 | 재고 상태 |
| ExpressCage | MB741SPW-B | 1 x 2.5" SAS/SATA HDD/SSD (15mm) to 3.5" 하드랙 | 주문 제작 |
| MB742SPW-B | 2 x 2.5" SAS/SATA HDD/SSD (9.5mm) to 3.5" 하드랙 | 주문 제작 | |
| ToughArmor | MB092V4KW-B | 2 x U.2/U.3 NVMe SSD (7mm) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8654 4i) | 주문 제작 |
| MB491SKL-1B | 1 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙 이중 잠금장치 디자인 | 재고가 있음 | |
| MB492SKW-B | 2 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙 이중 잠금장치 디자인 | 주문 제작 | |
| MB601V4KW-B | 1 x U.2/U.3 NVMe SSD (15mm) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8639) | 주문 제작 | |
| MB601M4KW-1B | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8639) | 주문 제작 | |
| MB833M4KW-B | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8643) | 주문 제작 | |
| MB833M4KW-B V2 | 1 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (1 x SFF-8654 4i) | 주문 제작 | |
| MB834M4KW-B | 2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8643) | 주문 제작 | |
| MB834M4KW-B V2 | 2 x M.2 NVMe SSD (2280-22110) PCIe 4.0 to 3.5" 하드랙 (2 x SFF-8654 4i) | 주문 제작 | |
| MB991IKW-B | 1 x 2.5" SAS/SATA HDD/SSD (15mm) to 3.5" 하드랙 | 주문 제작 | |
| MB991SKW-B | 1 x 2.5" SATA HDD/SSD (15mm) to 3.5" 하드랙 | 주문 제작 | |
| MB992SKW-B | 2 x 2.5” SATA/SAS HDD/SSD (15mm) to 3.5" 하드랙 | 주문 제작 | |
| MB992SKRW-B | 2 x 2.5” SATA HDD/SSD (9.5mm) RAID to 3.5" 하드랙 (RAID 0/1/BIG/JBOD) | 주문 제작 | |
| MB993SKW-B | 3 x 2.5” SAS/SATA HDD/SSD (7mm) to 3.5" 하드랙 | 주문 제작 |

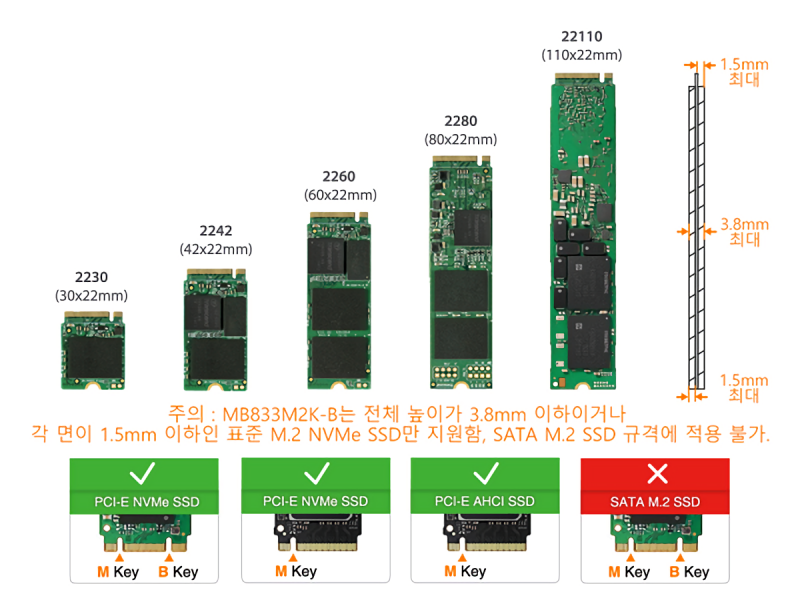

| • | 1x 30mm(2230), 42mm(2242), 60mm(2260), 80mm(2280) 및 110mm(22110) 규격인 M.2 NVMe SSD 맞춤 |
| • | 조절 가능한 M.2 슬라이더, 모두 길의를 고정 가능 |

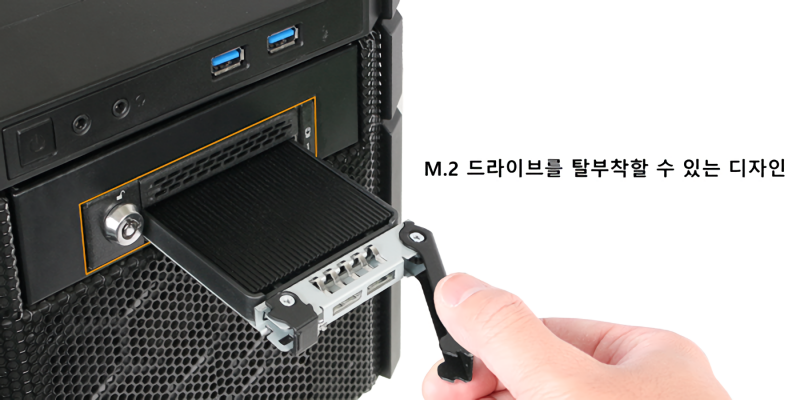

| • | 툴이 없어 편하게 장치를 보수 및 업그래드 |

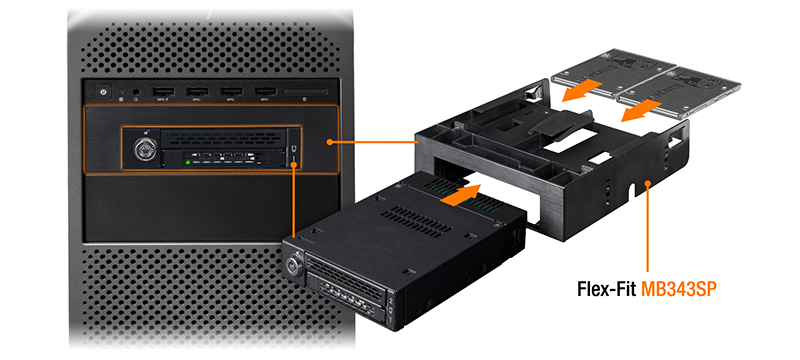

| • | 표준 3.5" 장치공간 혹은 백플렌인 캐이지에 설치 가능 |

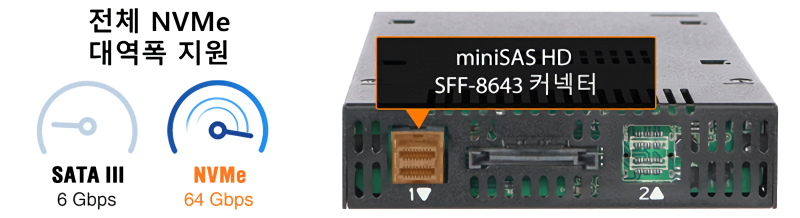

| • | NVMe 호스트가 필수하여 miniSAS HD 포트 (SFF-8643)를 연결 사용 |
| • | 64Gbps의 전체 NVMe 대역폭 규격을 지원 가능 |

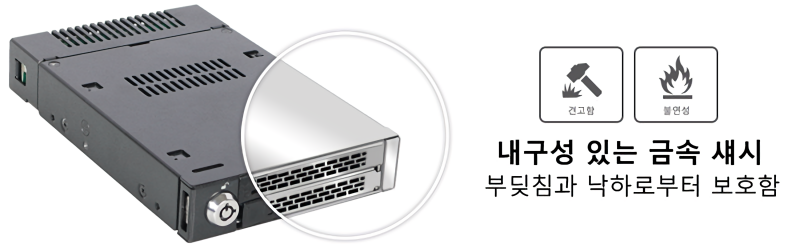

| • | 든든한 풀 메탈 구조, 가연성 조건에 맞춤 |

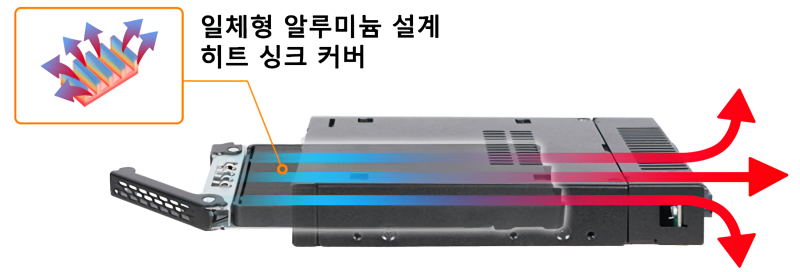

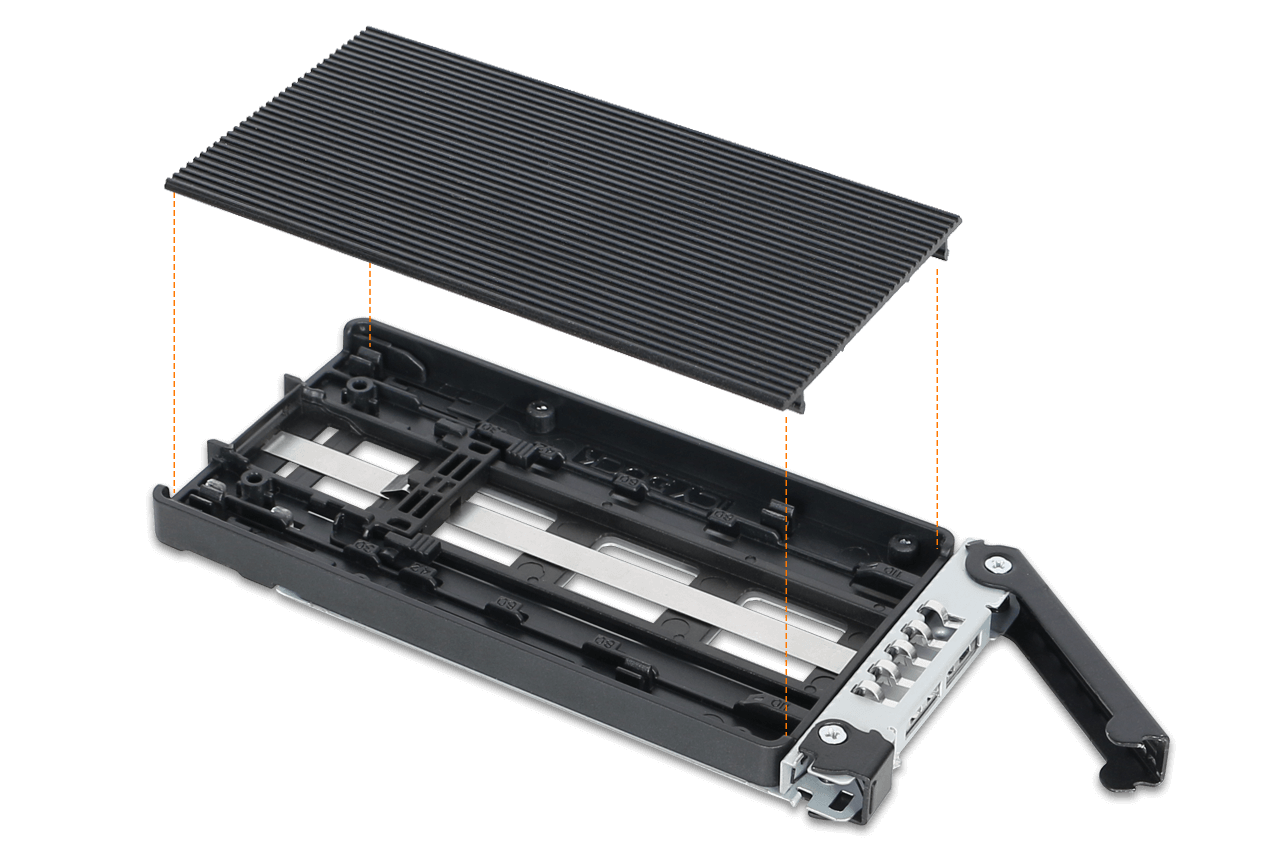

| • | 최대의 고성능 알루미늄 압출 방열패드, 써멀패드 및 통풍구가 있어 방열 기능 있음 |

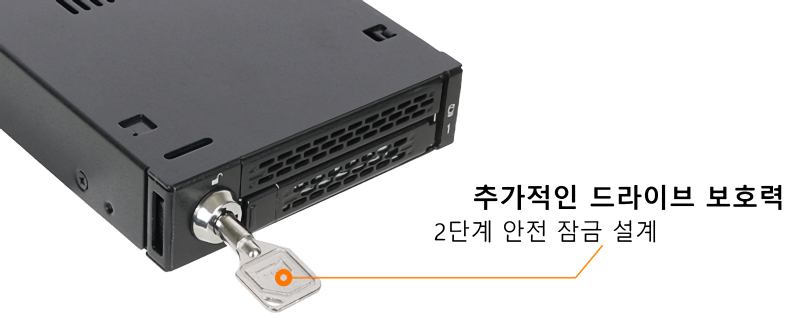

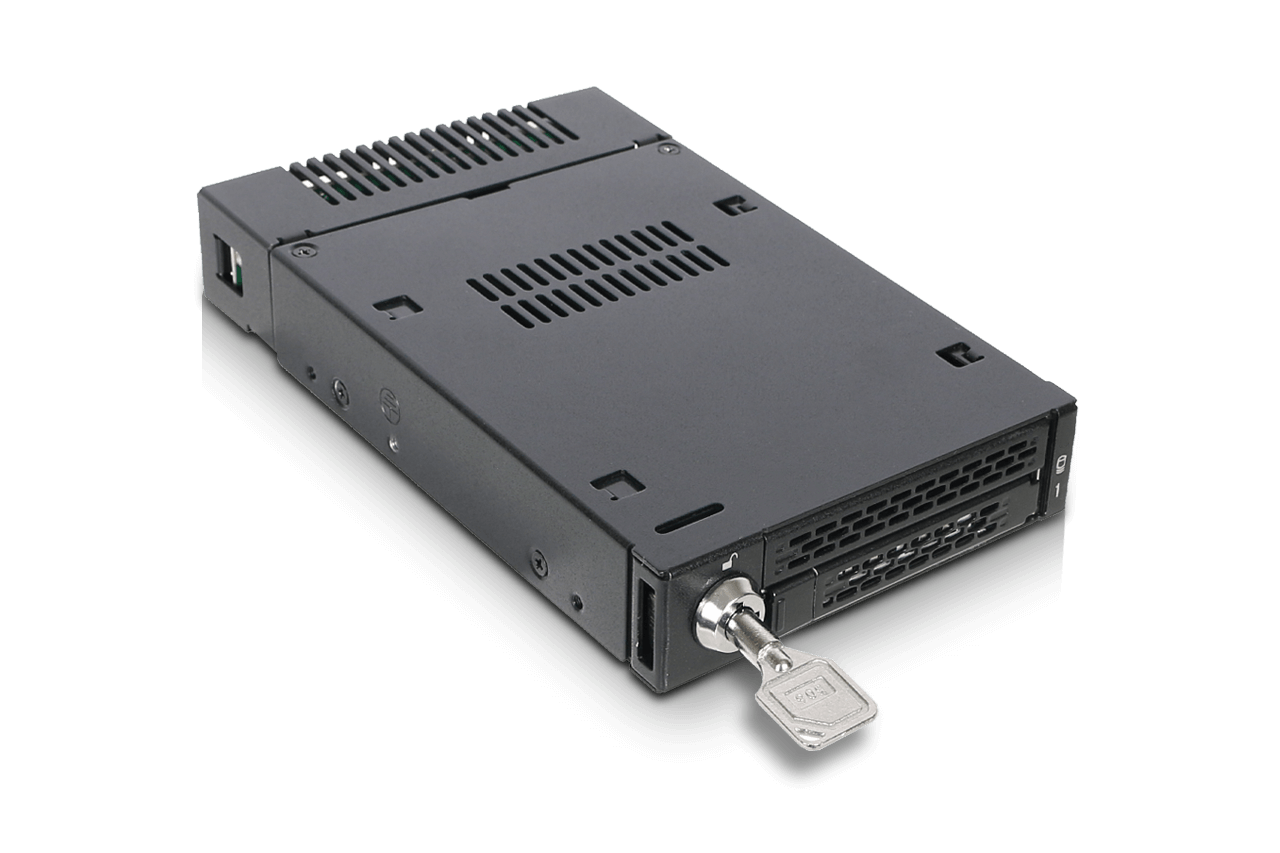

| • | 보안 잠금 및 2 단식 설계로 하드디스크 보호하기 |
| • | 이글 훅 (Eagle-hook) 트레이 걸쇠가 트레이를 인클로저 내부에 단단히 고정함 |

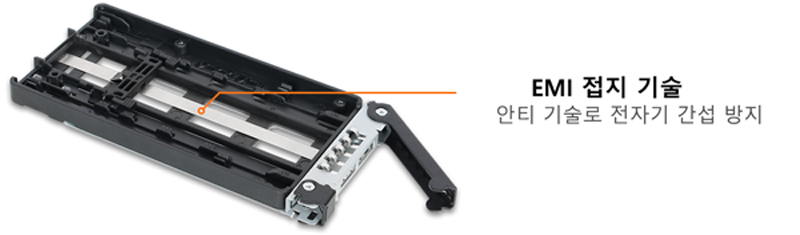

| • | EMI 접지 기술로 하드 드라이브 전자기 방해 보호 |
| • | 항(抗)진동 설계 (Anti-Vibration Technology, AVT) 기능으로 소음 감소 및 환경 손상 방지 |
| • | 액티브 파워 기술 (Active Power Technology, APT) 기능으로 드라이브가 삽입 즉시 LED 불이 표시 |
| • | 3년 보증기간 서비스 제공 |
| • | 군용 및 정부기관 고객이 Tempest (템페스트) 인증 시스템에 사용할 수 있도록 승인됨 |
| • | 미국 기반의 전문 교육을 받은 기술 지원 요원들의 무료 지원 제공 |

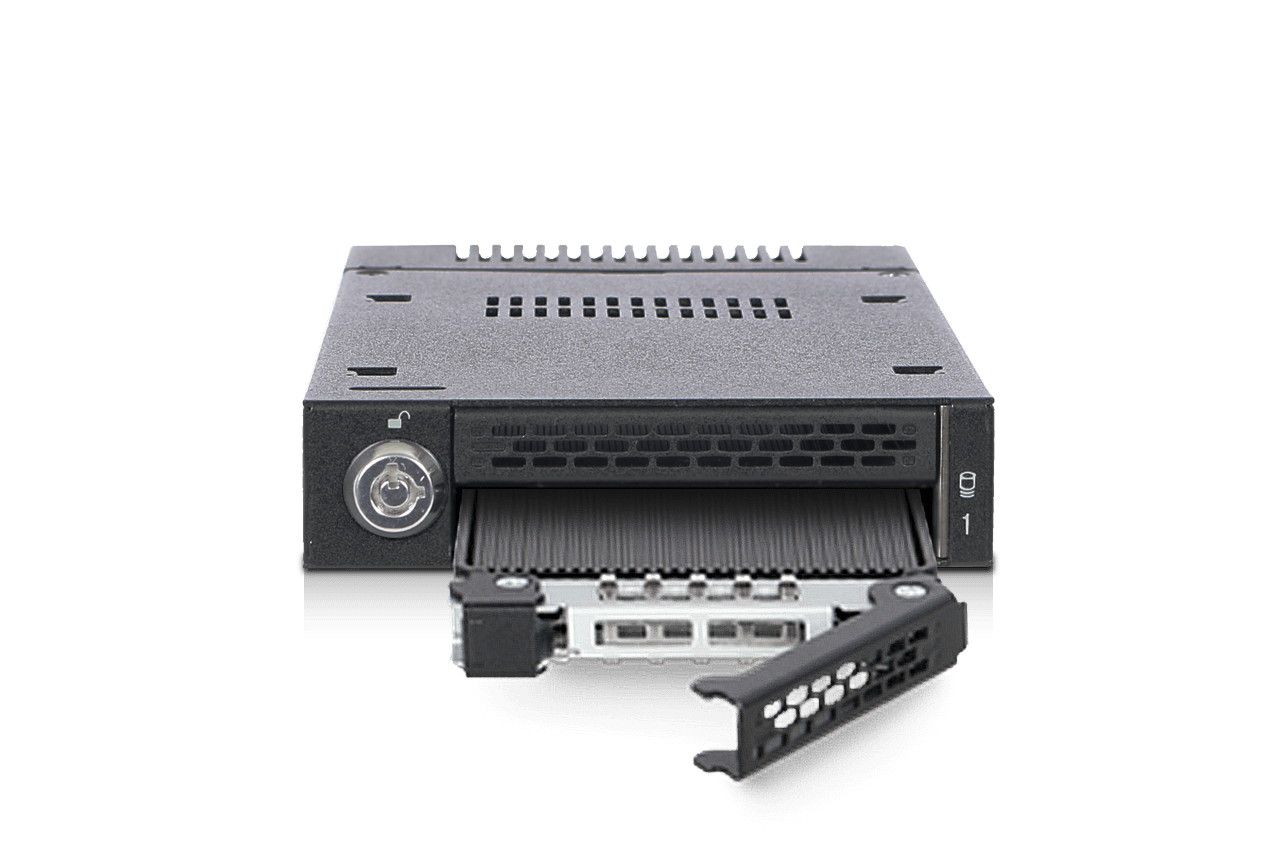

| 모델명： | MB833M2K-B |
| 색상： | Black |
| 호환되는 드라이브 유형： | 1x M.2 PCIe NVMe SSD 2230/2242/2260/2280/22110 |
| 호환되는 드라이브 타입： | M.2 PCIe 3.0/4.0 NVMe SSD |
| 드라이브 수： | 1 |
| 드라이브 베이： | 1 x 외부 3.5" 드라이브 베이 |

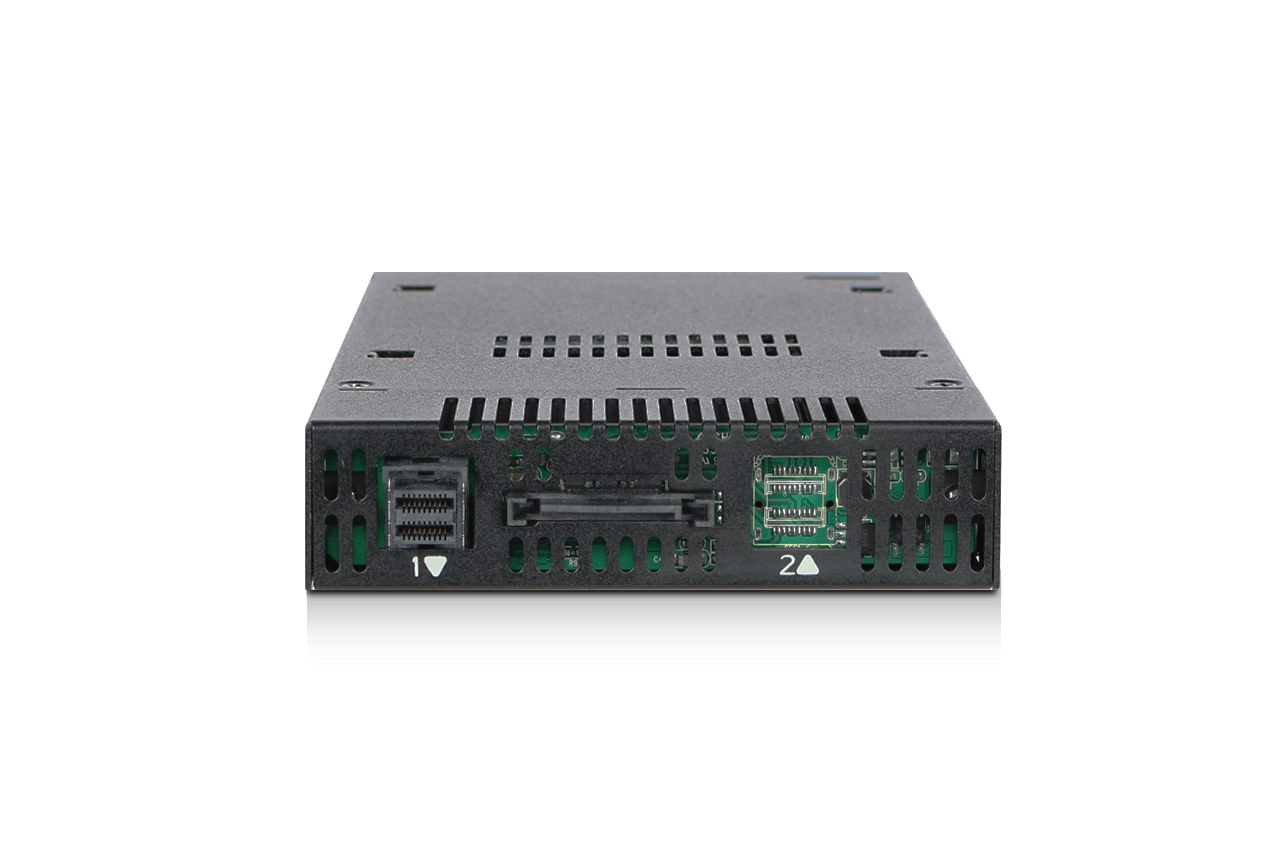

| 호스트 인터페이스： | 1x Mini-SAS HD SFF-8643, Legacy에 정의된 핀아웃, Tri-mode HBA/RAID 카드와 호환 불가 |
| 입력전력： | 1x 15pin SATA 전원 커넥터 |
| 전송속도： | 최대 64Gbps (디스크 사용에 따라 조금씩 달라질 수 있음) |
| SSD 용량 지원： | 용량 제한 없음 |

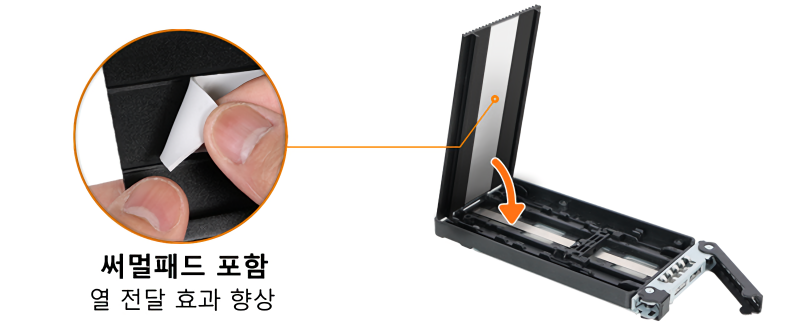

| 드라이브 냉각 기능： | 수동식 냉각을 위한 열 패드가 있는 금속 열 분산 장치 |
| 재질： | 메탈 및 일부 플라스틱 |
| 드라이브 보안： | 2 단식 열쇠 잠금 설계 |
| 크기 (깊이 x 너비 x 높이) ： | 163 x 101 x 26mm |
| 무게(순 중량)： | 479g |
| 운송 총량： | 553g |
| LED로 드라이브 작업 상태 표시： | 드라이브 파워 온 : 녹색 드라이브 읽기/쓰기 : 녹색 점등 |
| 패키지 구성： | 디바이스, 매뉴얼, 나사, 써멀패드, 열쇠 |
| M.2 커넥터 사용 횟수： | 5,000 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C to 60°C (32°F to 140°F) |
| 스토리지 온도： | -35°C to 70°C (-31°F to 158°F) |
| 규정준수： | CE, RoHS, REACH |
| A/S 보증기간： | 3 년 |
Q: MiniSAS HD (SFF-8643) 인터페이스를 통해 OCuLink NVMe PCIe HBA/RAID 카드와 MB833M2K-B를 연결했는데 M.2 드라이브가 시스템에 표시되지 않습니다.
A: MB833M2K-B는 장치에 사용되는 커넥터 핀 배치가 다르기 때문에 OCuLink PCIe HBA/RAID 카드와 호환되지 않습니다. MB833M2K-B와 호환되는 HBA/RAID 카드에 대한 정보는 다음 질문의 답변 (HBA/RAID 카드 추천)을 참조하여 확인하시기 바랍니다.
Q: MB833M2K-B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?
A: MB833M2K-B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.
아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.
NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.
here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 이메일 연락하여 문의하시기 바랍니다.
Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?
A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.
| • | 시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다. |
| • | 호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다. |
| • | 호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다. |
| • | 연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다. |
Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB833M2K-B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.
A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 Tri-Mode FAQ 연결하여 참조하시기 바랍니다.
Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.
A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.
Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.
Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?
A: 예, 모든 ICY DOCK NVMe 엔클로저는 최대 64Gbps의 전송 속도로 PCIe 4.0x4 표준을 지원합니다.

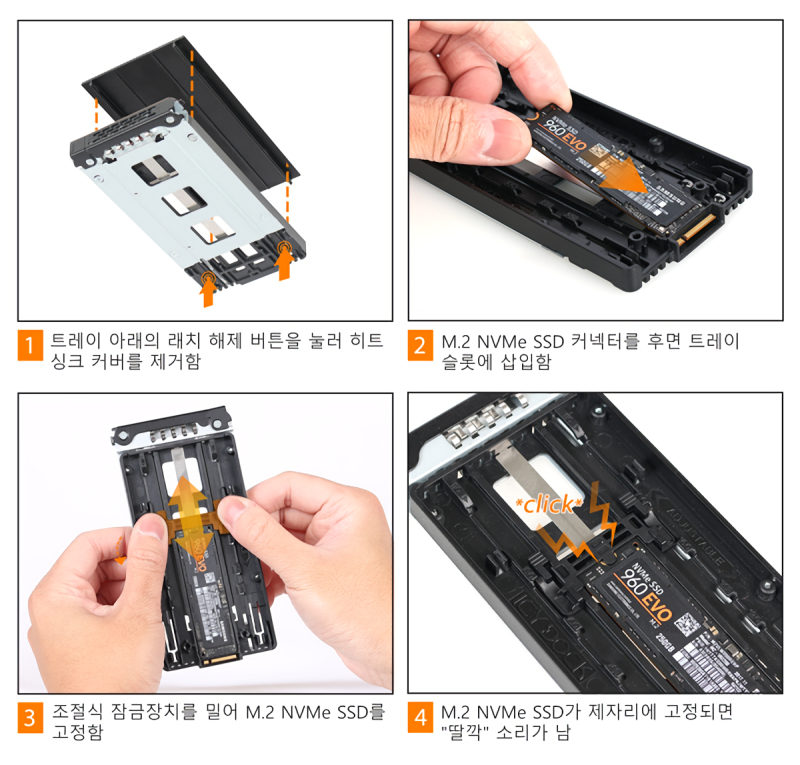

Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.
A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.
주의 : 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).
ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.
ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:
문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.
호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.
