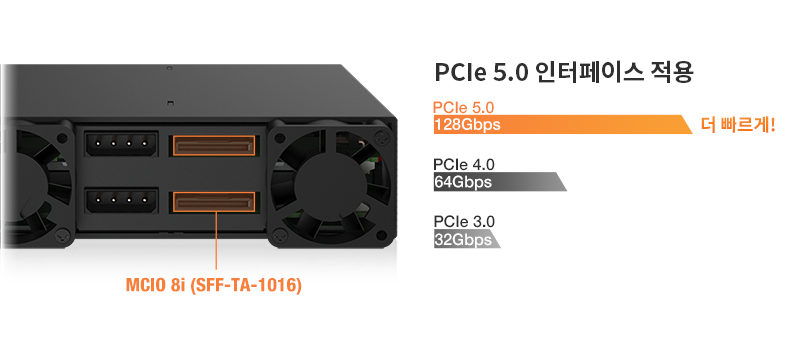

PCIe 5.0은 SSD당 최대 128Gbps의 전송 속도를 제공하며, MB699V5P-B는 PCIe 4.0보다 2배, PCIe 3.0보다 4배 빠른 대역폭을 지원합니다. 이러한 탁월한 속도는 다음과 같은 응용 분야에 완벽하게 적합합니다.
• 고해상도 영상 편집 및 재생 (8K/12K 워크플로우)
• 실시간 과학 시뮬레이션 및 AI/ML 데이터 학습
• 고빈도 거래 및 트랜잭션 데이터베이스
• 대규모 가상화 및 클라우드 컴퓨팅 환경
자세한 내용은 검증된 엔터프라이즈급 컨트롤러 카드 및 케이블의 호환성 목록 을 참조하십시오.
| 어떤 ToughArmor MB699VP-B가 당신에게 적합합니까? | |||
| 모델 | MB699VP-B | MB699VP-B V3 | MB699V5P-B |
| 냉각 팬 | 듀얼 팬 (40 x 40 x 10mm) |
듀얼 팬 (40 x 40 x 20mm) |
듀얼 팬 (40 x 40 x 10mm) |
| 팬 속도 | 4,800 RPM | 8,000 RPM | 4,800 RPM |
| 커넥터 | 4 x MiniSAS HD 4i (SFF-8643) |
4 x OCuLink 4i (SFF-8612) | 2 x MCIO 8i (SFF-TA-1016) |
| 전송 속도 | SSD당 최대 64Gbps (SSD 속도에 따라 다름) |
SSD당 최대 64Gbps (SSD 속도에 따라 다름) |
SSD당 최대 128Gbps (SSD 속도에 따라 다름) |
| 핀아웃 정의 | Legacy | SFF-9402 Rev 1.1 (Tri-mode HBA/RAID 어댑터 호환) |
SFF-9402 Rev 1.1 (Tri-mode HBA/RAID 어댑터 호환) |
| 제품 크기 (길이 x 너비 x 높이) |
140.3 x 146 x 41.3mm | 150.3 x 146 x 41.3mm | 159.8 x 146 x 41.3mm |
| 순중량 | 854.2g | 911.2g | 763.3g |
| 총중량 | 935.2g | 945.7g | 865.2g |

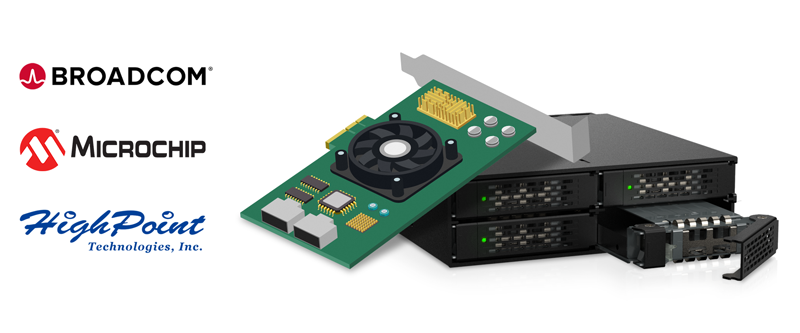

| 적합 대상 | Legacy 핀아웃 을 지원하는 NVMe HBA/RAID 어댑터 | SFF-9402 핀아웃 을 지원하는 Tri-mode HBA/RAID 어댑터 | SFF-9402 핀아웃 을 지원하는 Tri-mode HBA/RAID 어댑터 |
| ToughArmor MB699V5P-B 선택 가능한 인증 항목 | |
| TAA | 무역협정법(Trade Agreements Act) 준수 |
| UL | 안전 표준 인증 |
| UL94 | 플라스틱 재료의 난연성 등급 |
| FCC | 미국 연방통신위원회(FCC) 규격 준수 |
| 내열/내한 테스트 | MIL-STD-810H - Method 501.7 & 502.7 |

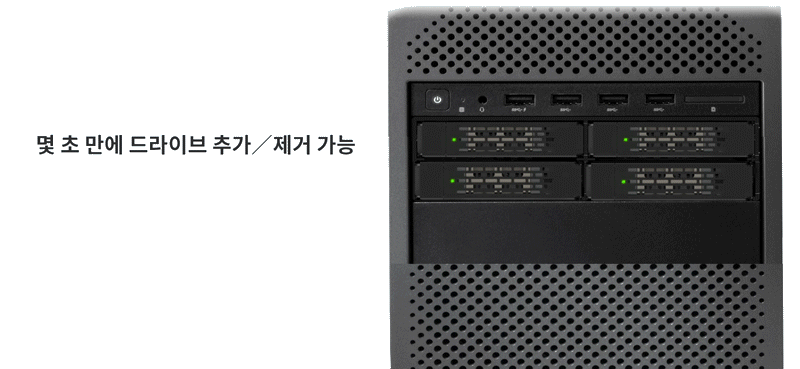

| • | 핫스왑(Hot-swap) 드라이브 지원 |

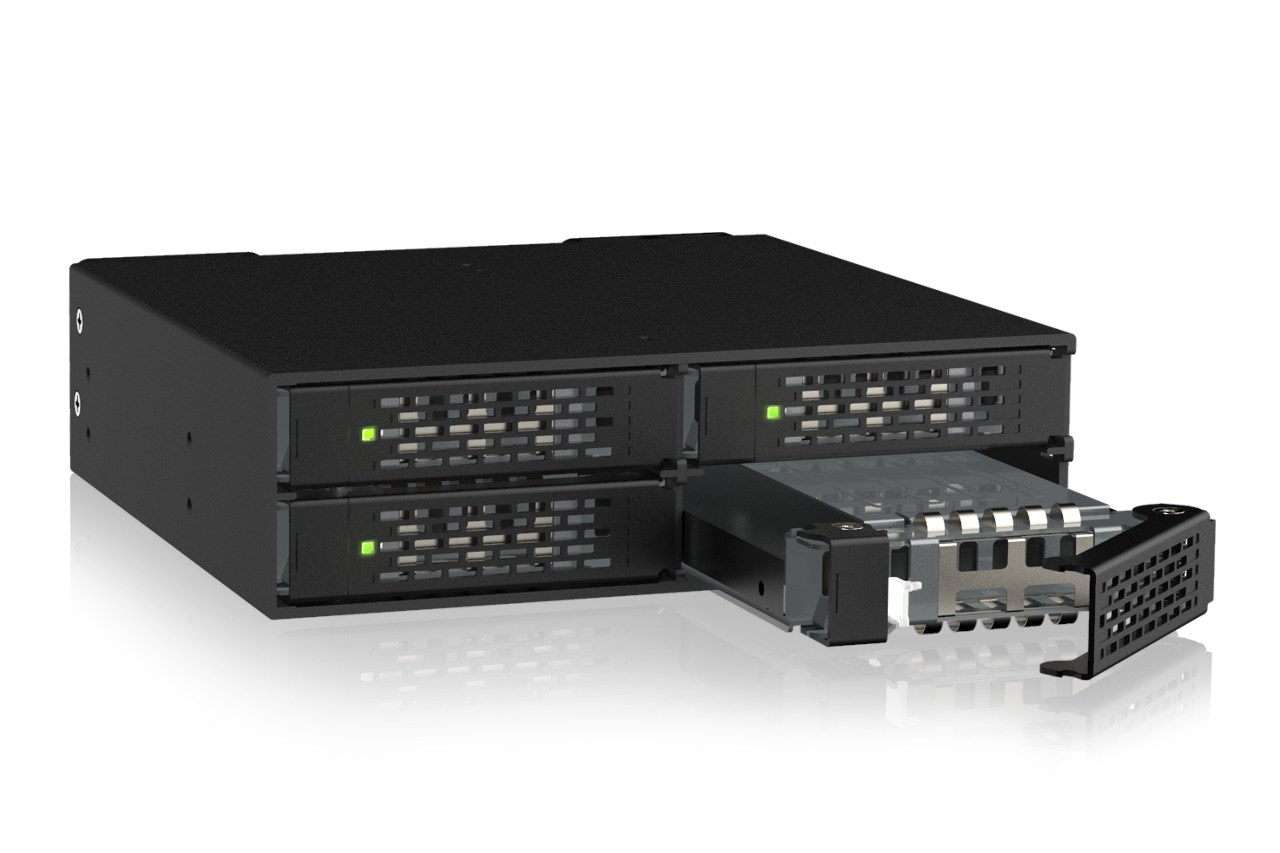

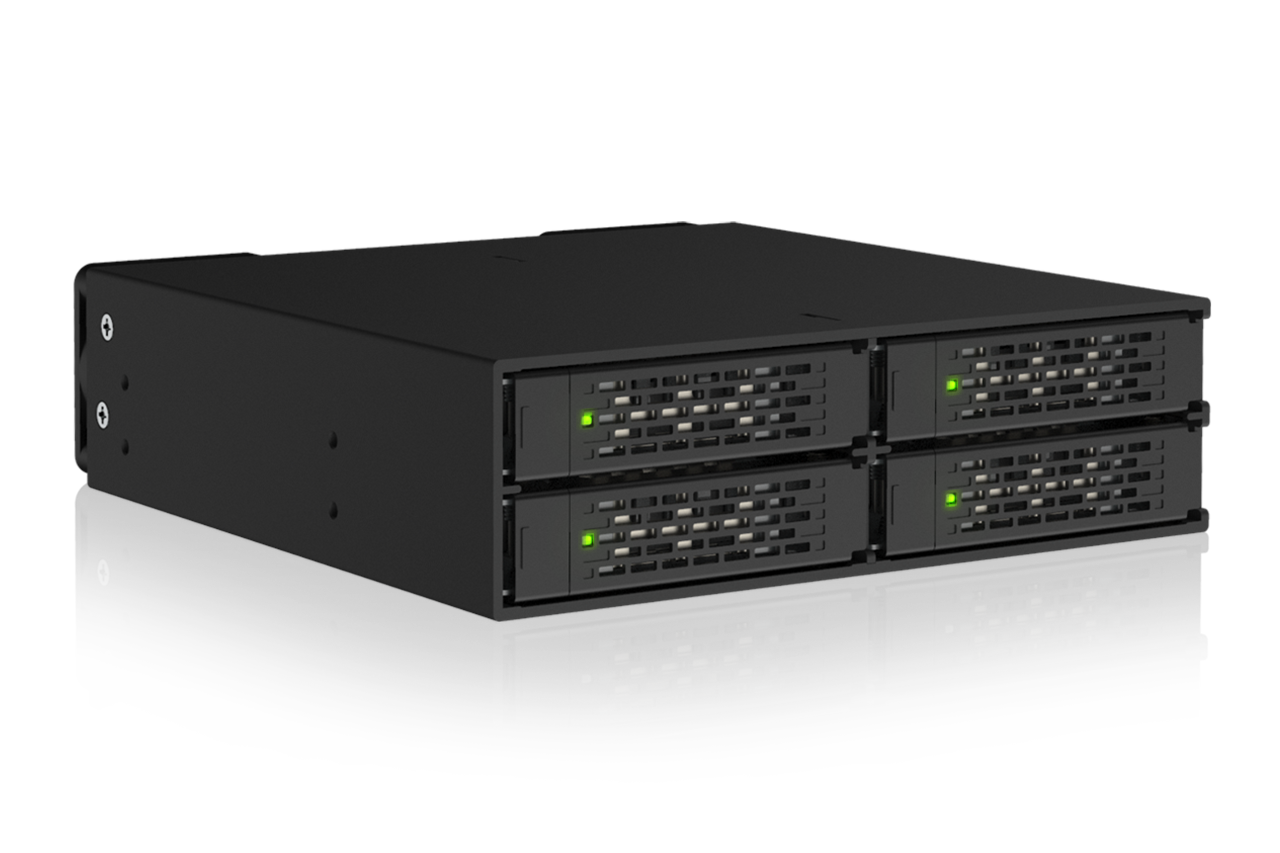

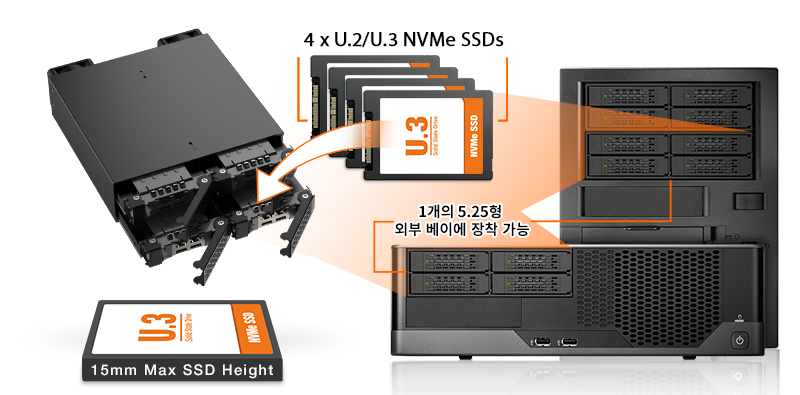

| • | 단일 외부 5.25인치 베이에 4개의 U.2/U.3 NVMe SSD(5–15mm) 장착 가능 |
| • | PCIe 5.0 지원, SSD당 최대 128Gbps의 전송 속도 제공 |

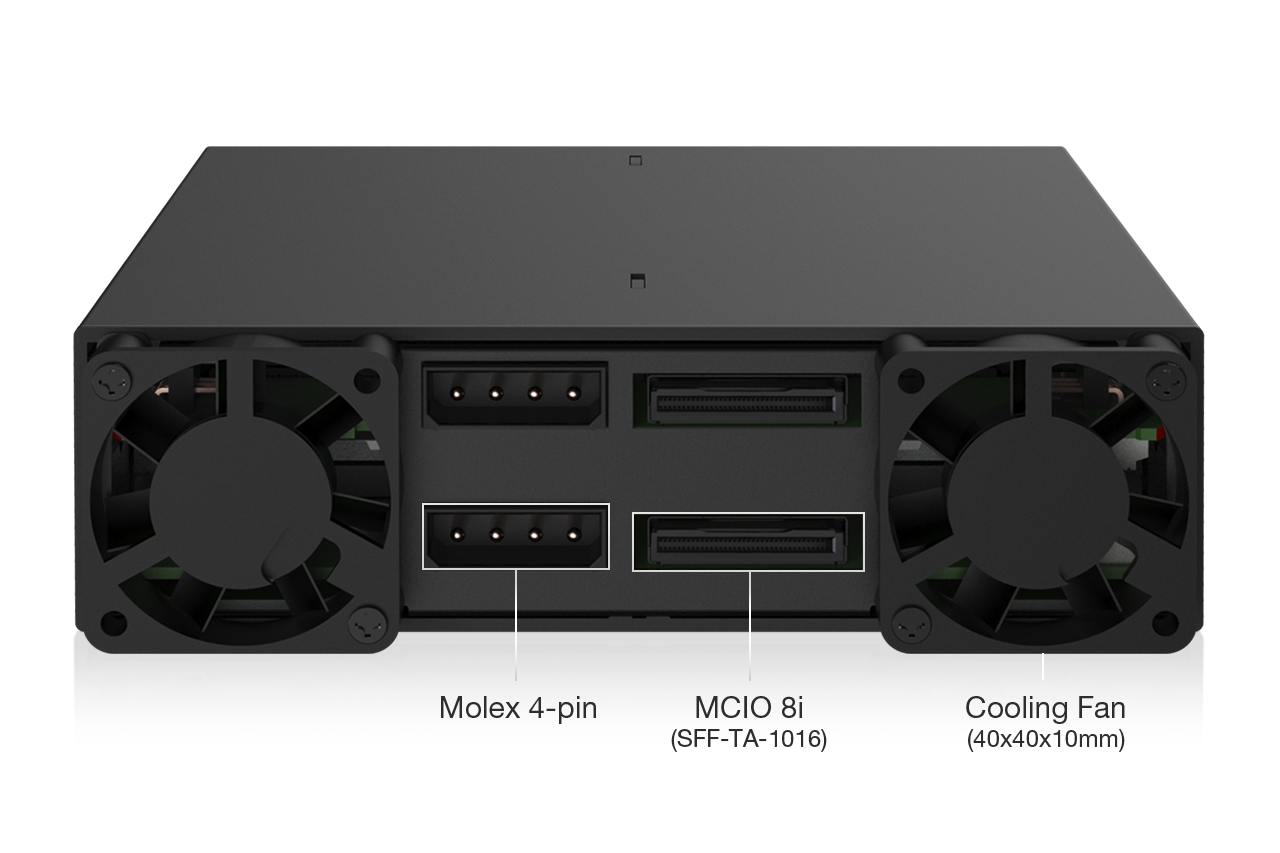

| • | 호스트 인터페이스: 2× MCIO 8i (SFF-TA-1016) 커넥터로 케이블 구성 단순화 |
| • | 전원 입력: 듀얼 4핀 Molex 커넥터로 안정적이고 신뢰성 높은 전원 공급 |

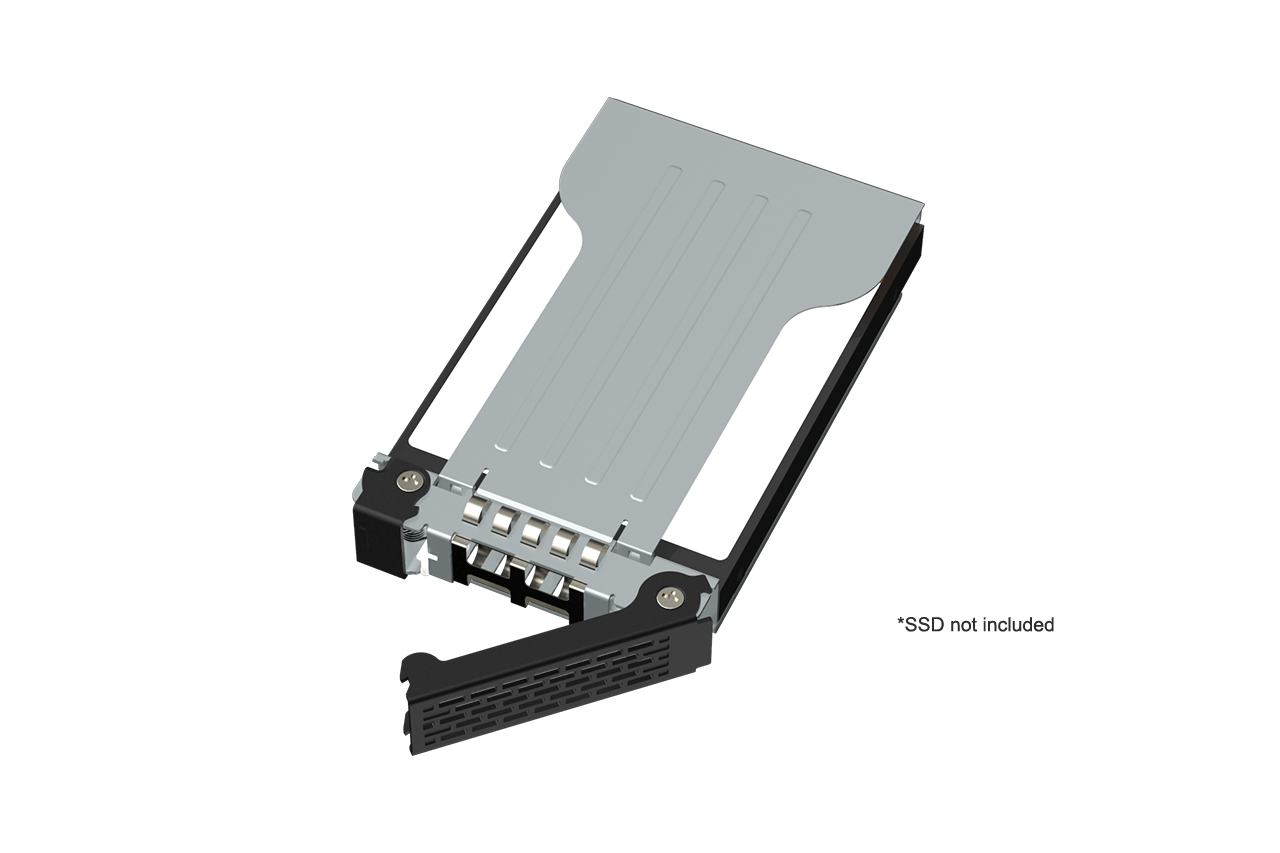

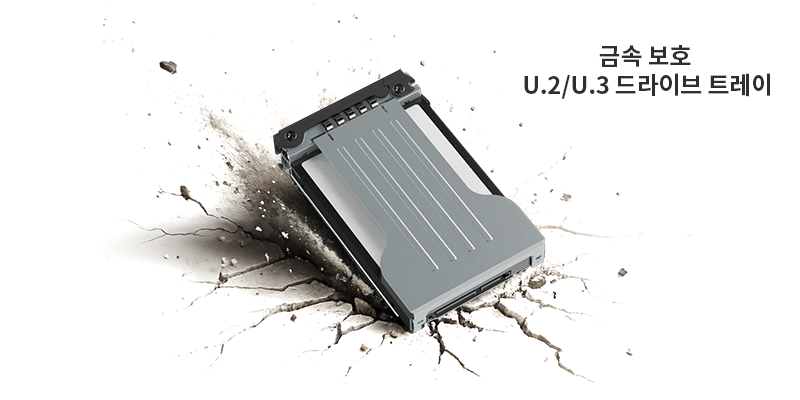

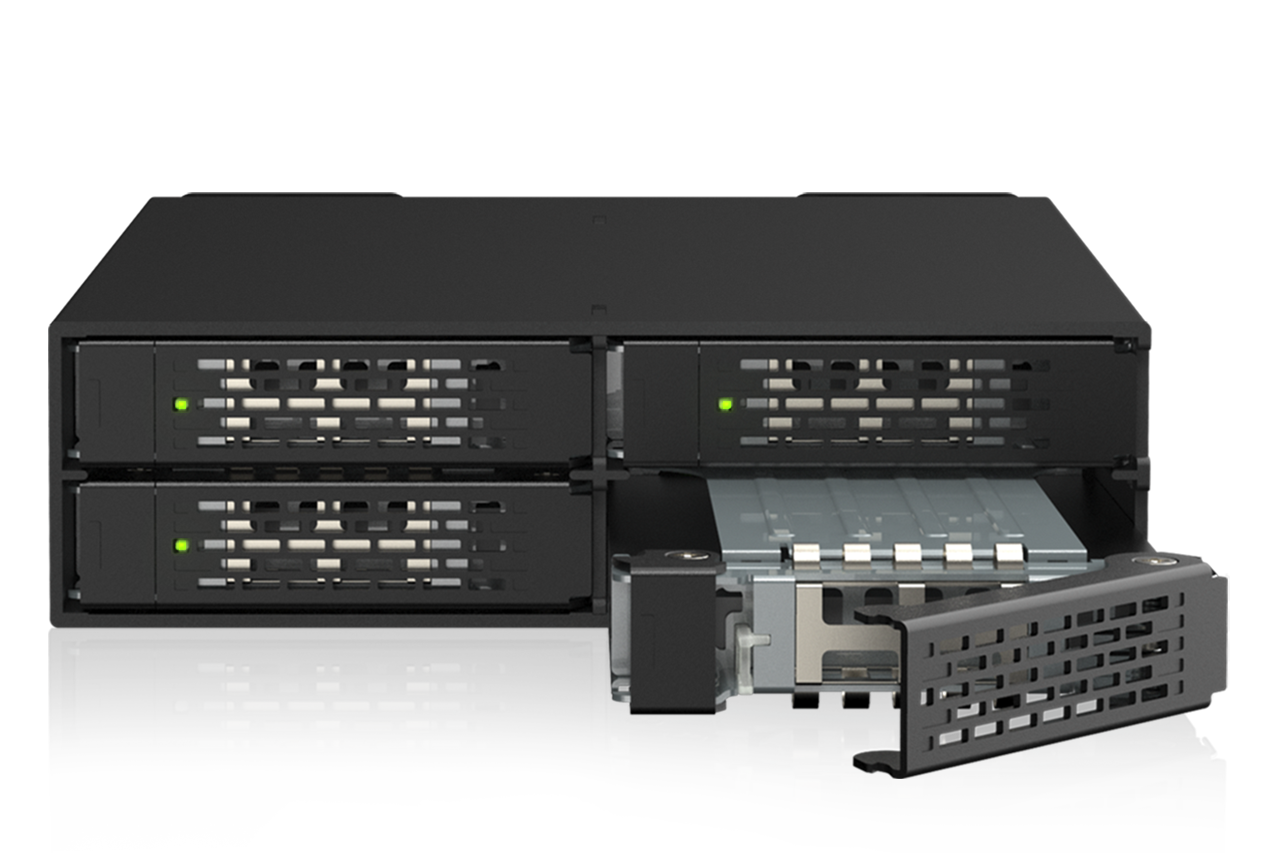

| • | 탈착식 전금속 EZ-Slide Mini 트레이(MB991TRAY-B)로 손쉬운 유지보수 |
| • | 경량 알루미늄 하우징으로 냉각 효율 향상 및 무게 감소 |
| • | Eagle-hook 트레이 래치가 트레이를 인클로저 내부에 단단히 고정 |

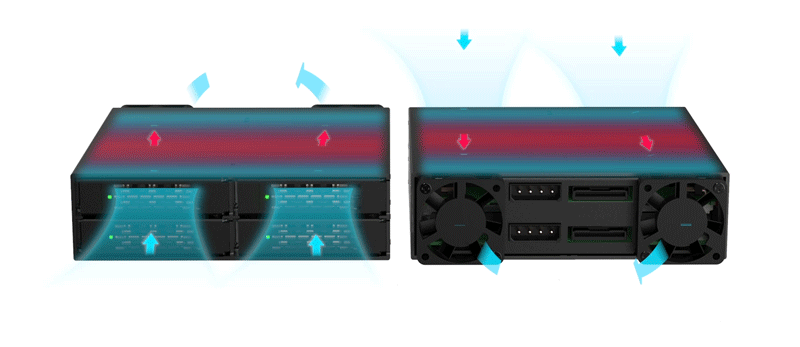

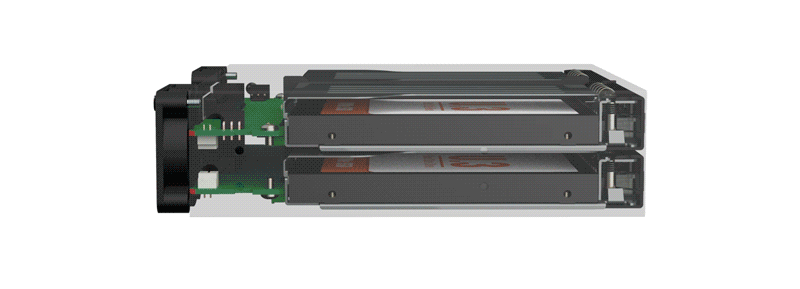

| • | 듀얼 40×40×10mm 냉각팬으로 최적화된 공기 흐름 제공 |

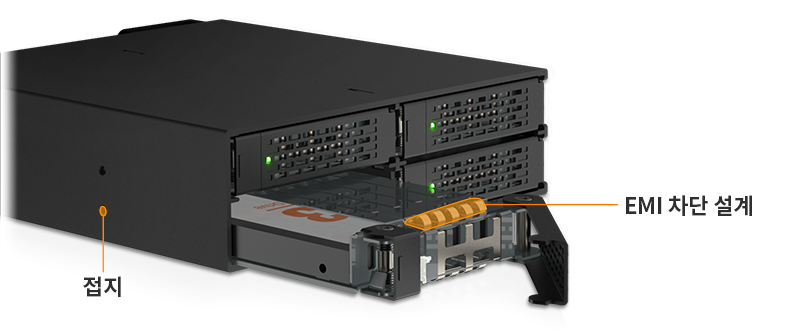

| • | EMI 접지 설계 – SSD를 정전기 및 전기 손상으로부터 보호 |

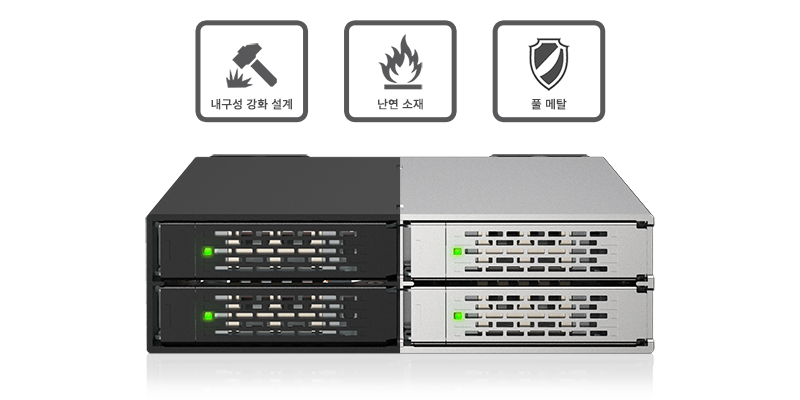

| • | 견고한 ToughArmor 전금속 구조, 산업 및 기업용 환경에 최적화된 디자인 |
| • | 업계 선도적인 5년 제한 보증 제공 |
| • | 전문 기술 지원팀의 무료 기술 지원 서비스 제공 |

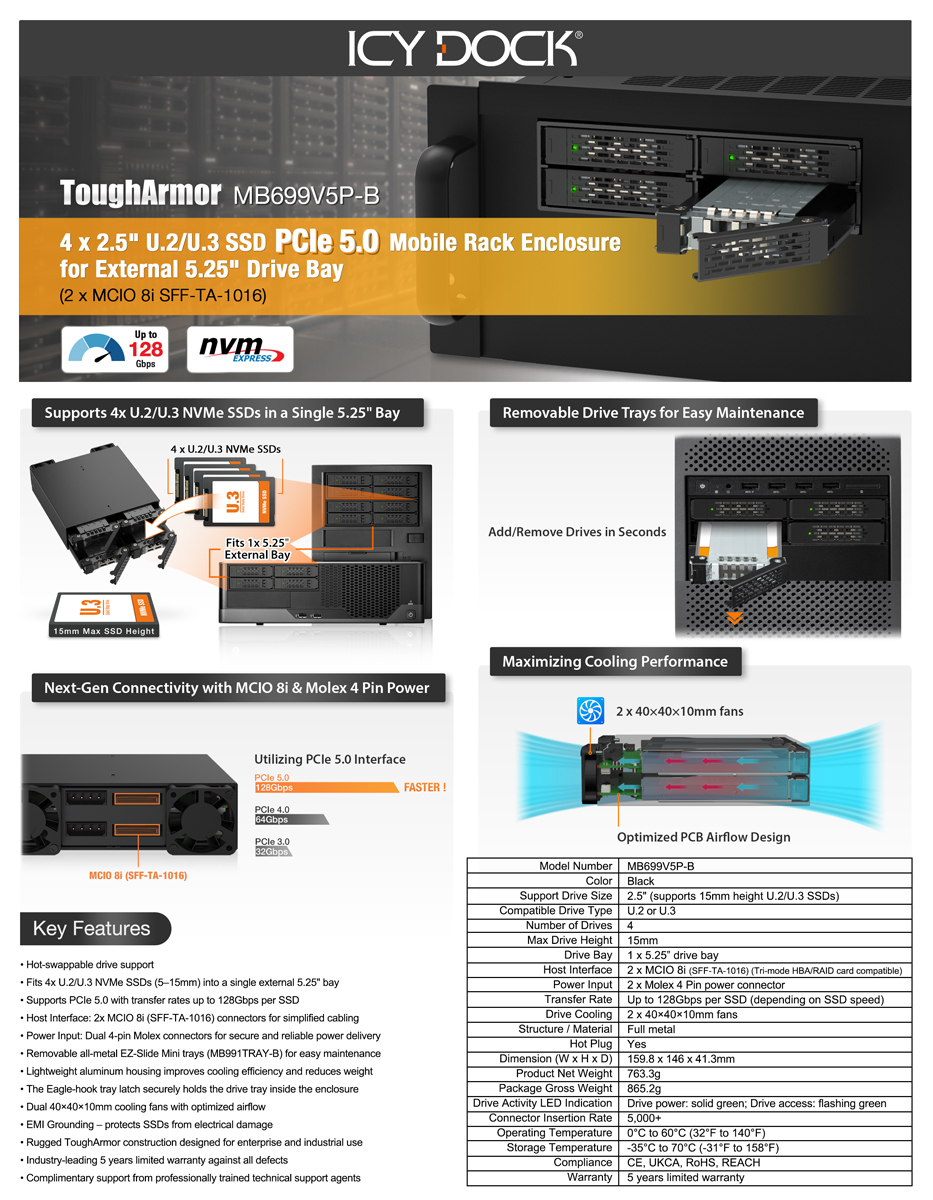

| 모델명： | MB699V5P-B |
| 색상： | Black |
| 지원 드라이브 크기： | 2.5인치 (최대 15mm 두께의 U.2/U.3 SSD 지원) |
| 호환 드라이브 타입： | U.2 또는 U.3 |
| 드라이브 수： | 4개 |
| 드라이브 베이： | 5.25인치 드라이브 베이 |
| 호스트 인터페이스： | 2 x MCIO 8i (SFF-TA-1016), SFF-9402 Rev 1.1 핀아웃 정의 (Tri-mode HBA/RAID 카드 호환) |
| 전원 입력： | 2 x Molex 4핀 전원 커넥터 |
| 전송 속도： | SSD당 최대 128Gbps (SSD 속도에 따라 다름) |
| 지원 SSD 용량： | 제한 없음 |
| 드라이브 냉각： | 2 x 40×40×10mm 팬 |
| 핫스왑 지원： | 지원함 |

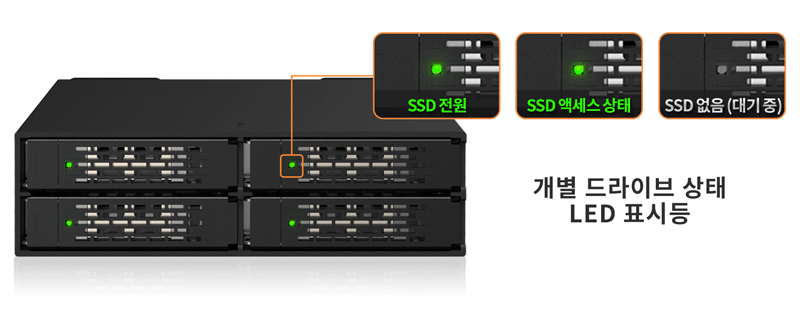

| LED 표시등： | 전원: 녹색 점등 / 드라이브 액세스: 녹색 점멸 |
| 구조 / 재질： | 전금속 |

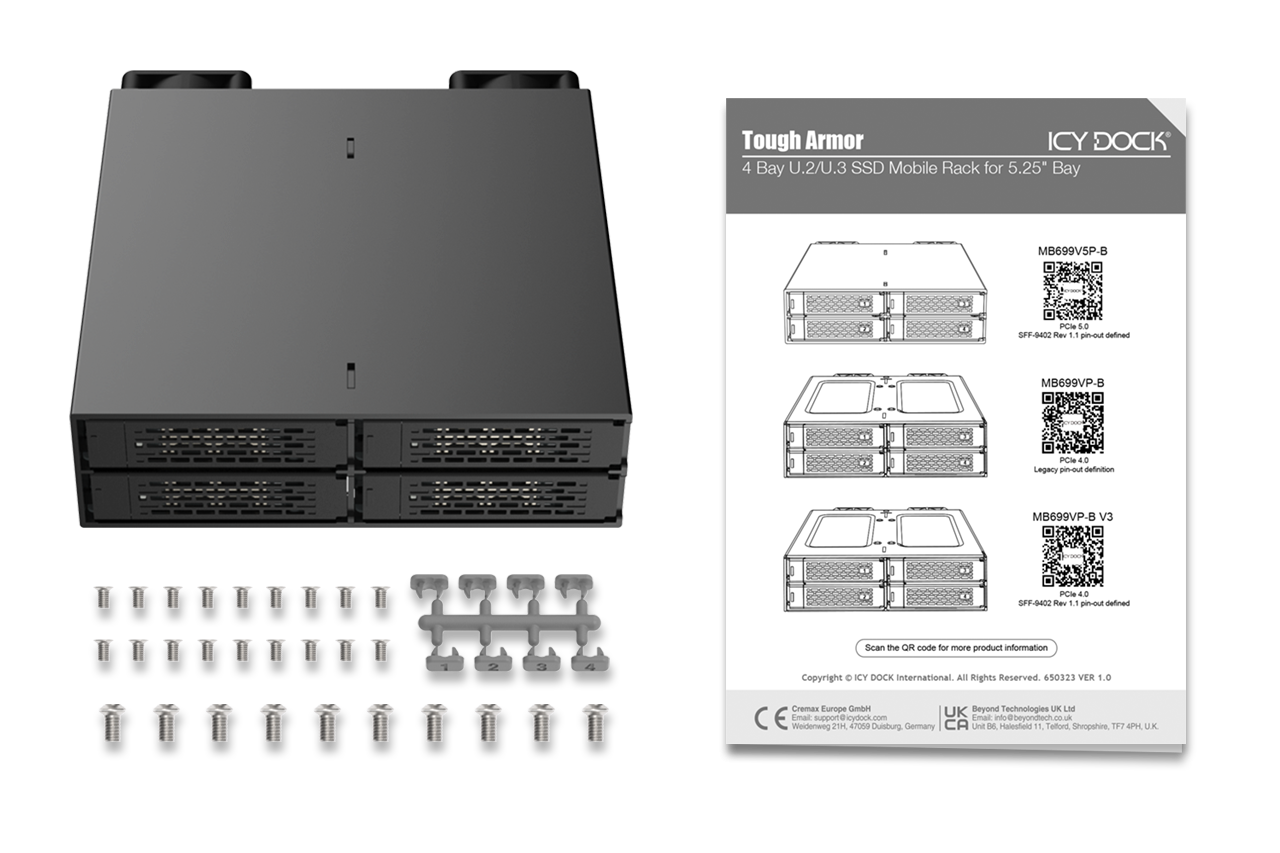

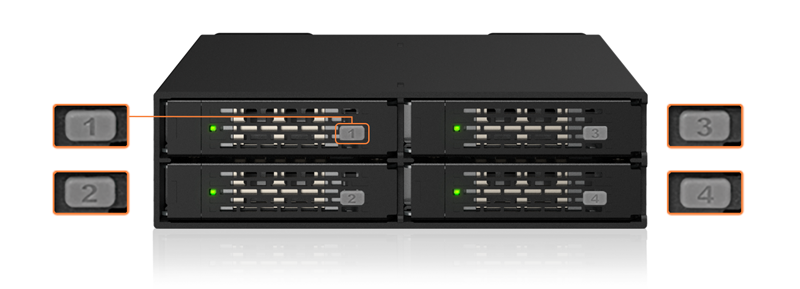

| 포장 구성품： | 제품 본체, 사용자 매뉴얼, 나사, ID 플러그 |
| 크기 (너비 x 높이 x 깊이)： | 159.8 x 146 x 41.3mm |
| 무게 (순 중량)： | 763.3g |
| 포장 중량： | 865.2g |
| 커넥터 내구성 (삽입 횟수)： | 5,000회 이상 |
| 습도： | 5%~65% RH |
| 동작 온도： | 0°C ~ 70°C (32°F ~ 158°F) |
| 보관 온도： | -35°C ~ 70°C (-31°F ~ 158°F) |
| 인증： | CE, UKCA, RoHS, REACH |
| 보증： | 5년 제한 보증 |

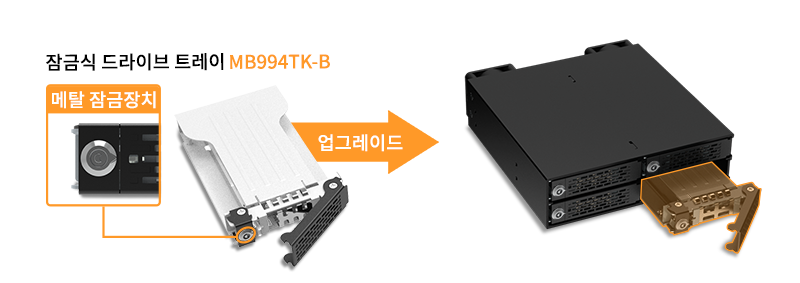

호환 드라이브 트레이 (Caddy):
관련 제품:
ToughArmor 제품 라인업:
관련 제품 시리즈:
빠른 링크:
Q: MB699V5P-B와 호환되는 애드온 카드를 추천해 주시겠습니까?

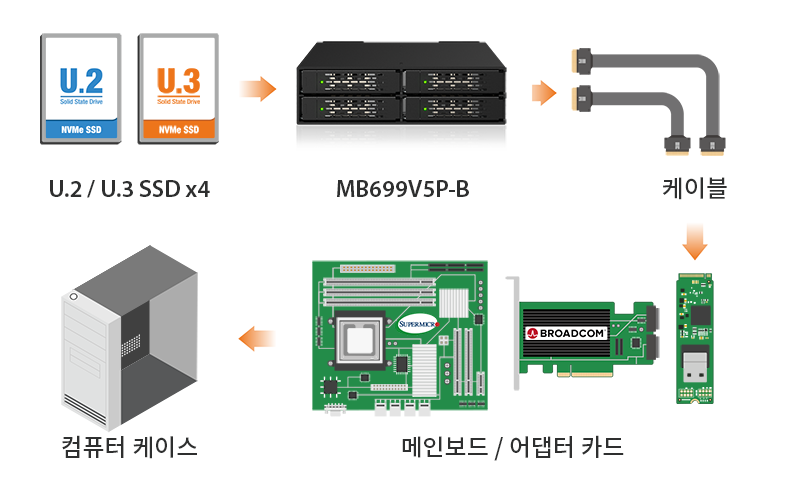

A: MB699V5P-B와의 호환성을 보장하려면, 사용 중인 애드온 카드나 메인보드의 BIOS/UEFI가 PCIe 16x 또는 8x 슬롯 사용 시 PCIe Bifurcation(분할)을 지원하는지 반드시 확인해야 합니다. 또한, BIOS/UEFI 설정에서 PCIe 분할 구성을 16x 슬롯은 x4, x4, x4, x4로, 8x 슬롯은 x4, x4로 설정해야 합니다.
아래 아이콘을 클릭하면 PCIe Bifurcation 모드를 지원하는 메인보드 및 애드온 카드의 호환성 목록을 확인할 수 있습니다. 최상의 호환성을 위해, 메인보드 또는 애드온 카드 제조사에서 권장하거나 직접 생산한 케이블을 사용하는 것을 권장합니다.
현재 ICY DOCK은 주요 애드온 카드 및 메인보드 제조사와의 인증 절차를 진행 중이며, 호환 가능한 액세서리 목록을 지속적으로 업데이트할 예정입니다.
호환 가능한 애드온 카드, 케이블 또는 메인보드를 제보하거나 목록에 없는 제품의 호환 여부를 확인하고 싶으신 경우, 여기를 클릭해 주시기 바랍니다.
Q: 제품 설명서에 따라 장치와 하드 드라이브를 설치했지만, 시스템에서 드라이브를 인식하지 못합니다. 어떻게 문제를 해결할 수 있나요?
A: 먼저 하드웨어의 호환성을 확인하고, 드라이브, 인클로저, 케이블 및 호스트 인터페이스가 서로 호환되는지 점검해 주십시오. 드라이브를 호스트에 직접 연결해 시스템이 드라이브를 인식하는지 확인하십시오. 인식되지 않는다면, 인클로저 문제는 아닐 가능성이 있습니다. 또한 다른 드라이브, 케이블, 시스템에 연결하여 문제가 해결되는지 테스트할 수 있습니다. 여전히 인식되지 않는다면 다음과 같은 원인이 있을 수 있습니다.
| • | 시스템의 PCIe 레인 부족: 드라이브 인클로저를 메인보드나 애드온 카드에 연결할 때, 사용 가능한 PCIe 레인의 수가 제한되어 있음을 유의해야 합니다. 이는 CPU와 칩셋에서 제공하는 레인 수와 그 분배 방식에 따라 달라집니다. 이를 고려하지 않으면 전송 속도 저하, 연결 불안정, 또는 드라이브 인식 실패가 발생할 수 있습니다. |
| • | 비호환 인터페이스 프로토콜: 메인보드 또는 애드온 카드의 Mini-SAS HD, OCuLink, SlimSAS 또는 MCIO 인터페이스가 NVMe를 지원하는지 반드시 확인하십시오. |
| • | 비호환 핀 배열 표준: 인클로저를 메인보드 또는 애드온 카드의 Mini-SAS HD, OCuLink, SlimSAS 또는 MCIO 포트에 연결하기 전에, 해당 포트의 핀 배열 표준이 인클로저와 동일한지 확인해야 합니다. 인클로저의 핀 배열 표준은 제품 페이지의 사양 표에서 확인할 수 있으며, Legacy 또는 SFF-9402 1.1로 표기되어 있습니다. |
| • | 과도한 케이블 길이: 최적의 성능을 위해 케이블 길이는 50cm 이하로 유지하는 것을 권장합니다. 케이블이 너무 길면 신호 손실이 커져 전송 속도 저하, 연결 불안정, 혹은 드라이브 인식 실패로 이어질 수 있습니다. 또한 장치와 호스트 간 동일한 인터페이스 커넥터를 사용하는 것이 호환성 문제를 예방하는 데 도움이 됩니다. |
Q: 시스템이 켜진 상태에서 NVMe 드라이브를 다시 삽입했는데 인식되지 않습니다.
A: 핫스왑 기능을 지원하는 시스템의 경우, 시스템이 켜진 상태에서 드라이브를 삽입하거나 제거할 때 운영체제에서 수동으로 새 하드웨어 검색(Refresh)을 수행해야 드라이브를 인식할 수 있습니다.
수동 새로 고침 후에도 드라이브를 인식하지 못한다면, 사용 중인 시스템이 NVMe 핫스왑 기능을 지원하지 않을 가능성이 있습니다. 해당 기능 지원 여부는 메인보드 또는 애드온 카드 제조사에 문의해 주시기 바랍니다.
Windows 11 / Windows 10 / Windows 8 – 작업 표시줄의 검색창에 ‘장치 관리자(Device Manager)’를 입력한 뒤, 메뉴에서 선택하고 디스크 드라이브를 우클릭하여 ‘하드웨어 변경 사항 검색(Scan for hardware changes)’을 선택하십시오.
Windows 7 – 바탕화면의 ‘내 컴퓨터’ 아이콘을 우클릭 → 속성 → 장치 관리자 선택 후, 디스크 드라이브를 우클릭 → ‘하드웨어 변경 사항 검색’을 선택하십시오.
Q: 장치를 고정하려고 할 때 나사 길이가 너무 짧습니다. 어떻게 해야 하나요?
A: 두꺼운 금속 시트를 사용하는 케이스의 경우, 기본 제공 나사(M3*2.5L)로는 장치를 완전히 고정하기 어려울 수 있습니다. 이때는 더 긴 나사(M3*4L)를 사용하거나, 교체용 나사를 요청하기 위해 icydockkr@naver.com 으로 문의하시기 바랍니다.
Q: 장치에 부착된 냉각팬을 교체할 수 있나요? 그렇게 하면 보증이 무효화되나요?
A: ICY DOCK이 사용하는 냉각팬은 인클로저와의 호환성, 적절한 작동 및 팬 속도 제어 기능(일부 모델 한정)을 위해 철저히 테스트되었습니다. 따라서 최고의 성능을 위해 기본 팬 사용을 권장합니다. 그러나 사용 환경에 따라 교체가 필요할 수 있기에, 서드파티 팬 사용 시에도 보증은 유지됩니다. 단, 타사 팬으로 인해 전기적 손상이 발생할 경우, 보증이 무효화될 수 있습니다.
Q: 서드파티 냉각팬을 구입하기 전에 확인해야 할 사양은 무엇인가요?
A:아래는 MB699V5P-B에 맞는 냉각팬 사양과 호환 가능한 모델 정보입니다.
| 팬 크기 (LxWxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| 커넥터 타입 | 3 Pin Wafer | |
| 정격 전압 (VDC) | 12V DC | |
| 정격 전류 (A) | < 0.12A (127mA) | |
| 나사 규격 | 십자 평머리 - M3 x 15mm - 강철 (기본 팬 포함) |
십자 평머리 - M3 x 25mm – 강철 (별도 구매) |
호환 가능한 팬 모델
(테스트되지 않았으므로, 사용 시 책임은 사용자에게 있습니다)
