이로 인해 MB324V4P-B는 다음과 같은 애플리케이션에 이상적입니다:

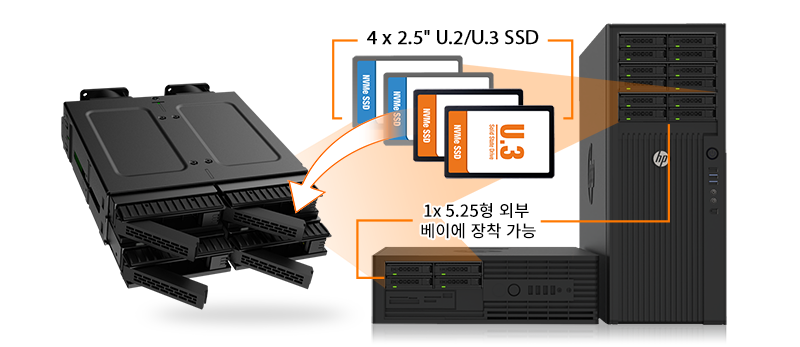

| • | 하나의 5.25인치 드라이브 베이에 최대 15mm 높이의 U.2/U.3 PCIe 4.0 NVMe SSD 4개를 장착 가능 |
| • | 공간이 제한된 시스템에서 고속 NVMe RAID 배열 구축 또는 플래시 용량 확장에 이상적 |

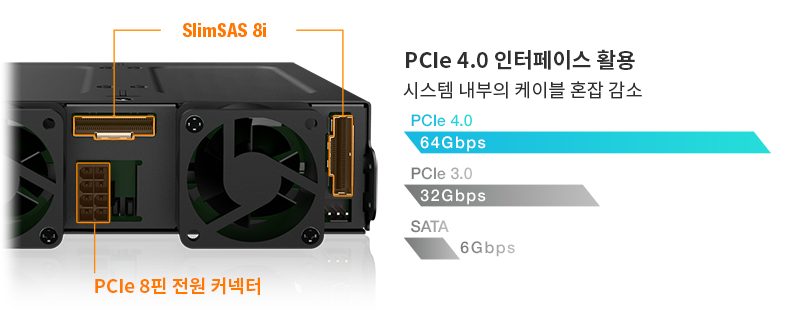

| • | 2개의 SlimSAS 8i(SFF-8654) 커넥터를 통해 트라이모드 HBA/RAID 카드와 호환 |
| • | PCIe 8핀 전원 입력으로 안정적인 고전류 공급 및 깔끔한 케이블 정리 가능 |

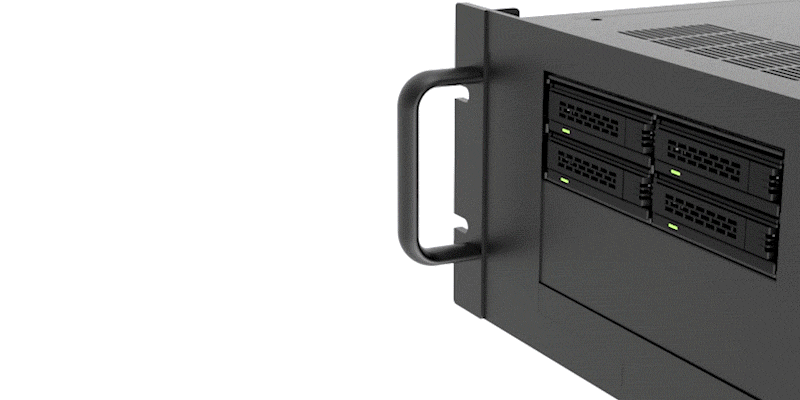

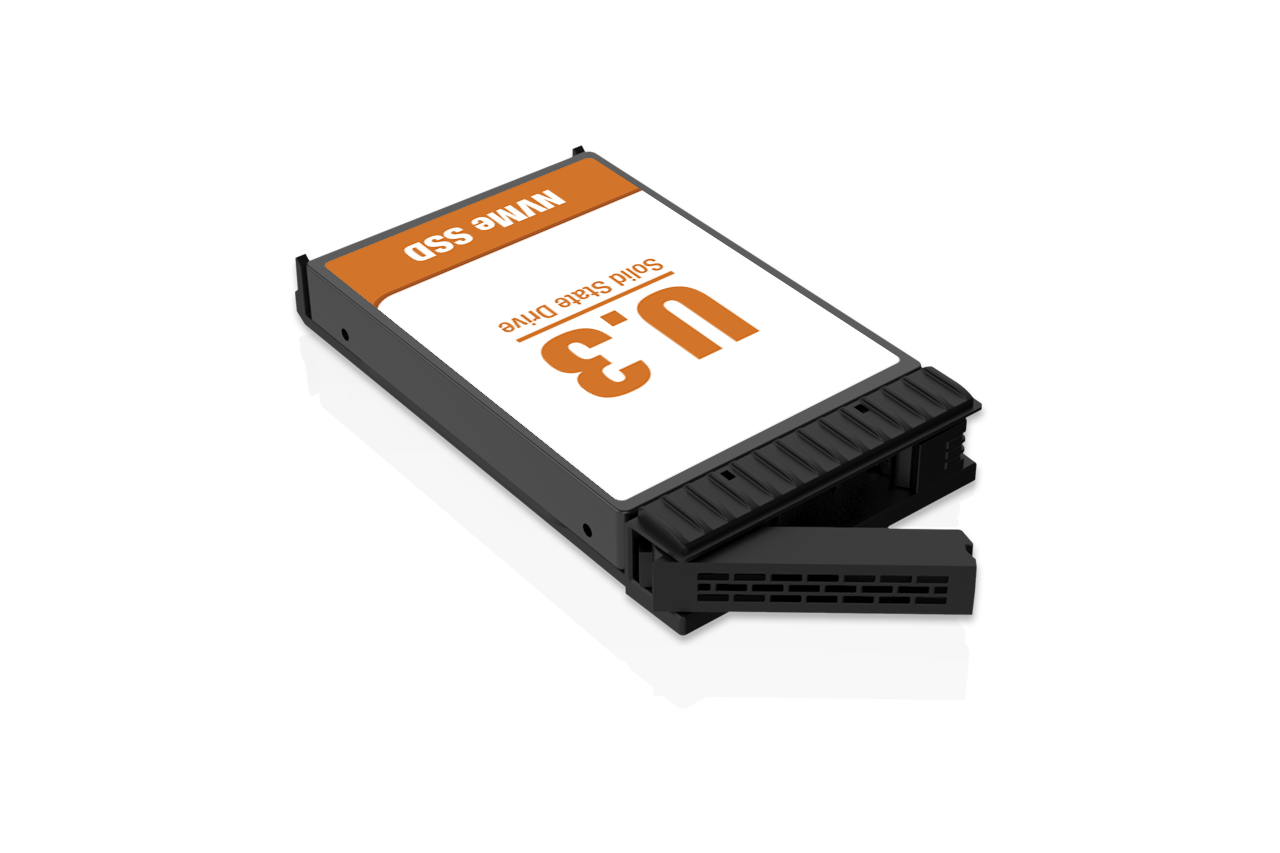

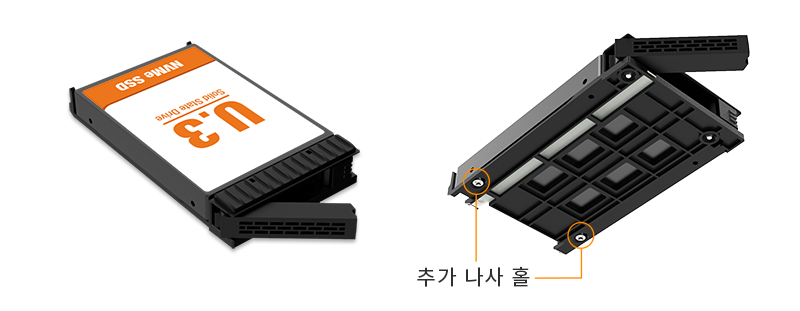

| • | ExpressTray 시스템은 공구 없이 SSD 설치 가능하며 나사 고정 옵션 제공 |

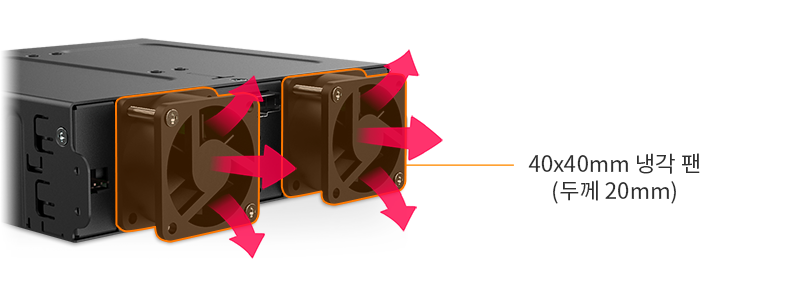

| • | 2개의 40x40x20mm 듀얼 팬으로 우수한 능동 공기 흐름 제공 |

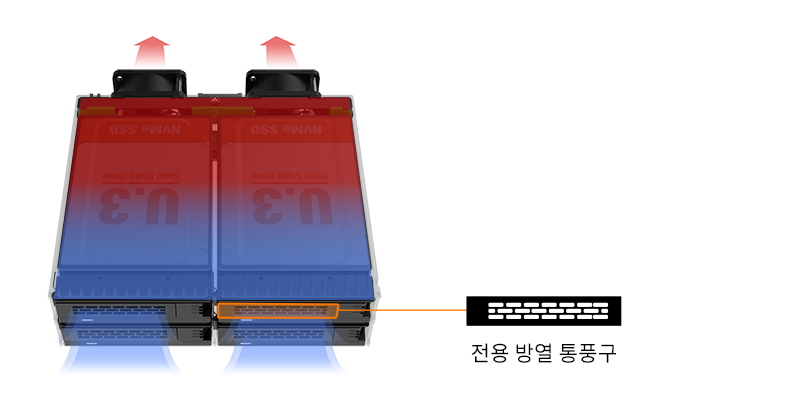

| • | 트레이 및 하우징에 공기 흐름을 위한 통풍구가 있어 수동 냉각 지원 |
| • | 드라이브 LED 표시등은 전원(녹색 고정) 및 액세스(녹색 점멸) 상태를 표시 |

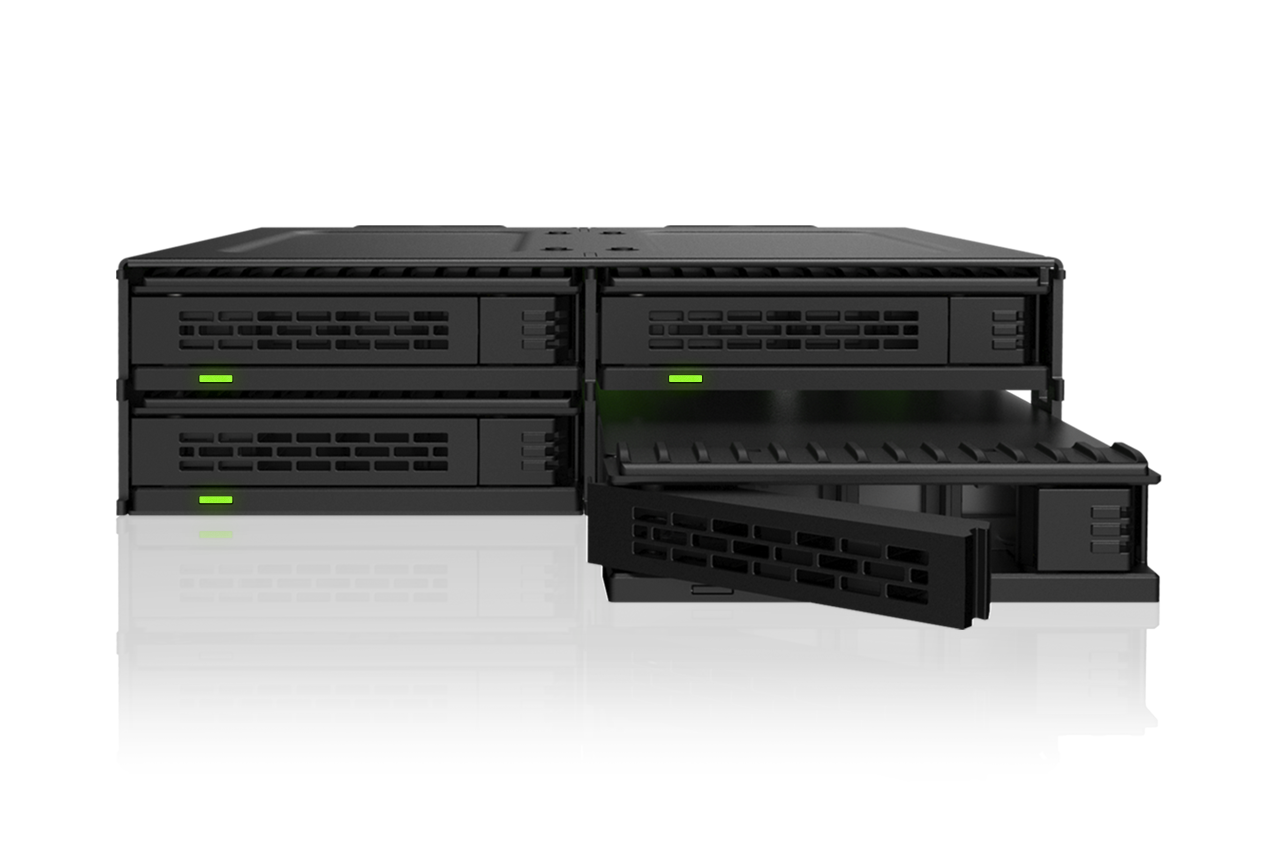

| • | 핫스왑 트레이 설계로 손쉽고 빠른 드라이브 교체 가능 |
| • | 견고한 금속과 보강 플라스틱으로 제작되어 내구성 뛰어남 |
| • | 워크스테이션, 서버 및 엣지 스토리지 플랫폼에 적합하게 설계됨 |
| • | 모든 결함에 대해 업계 최고 수준의 3년 제한 보증 제공 |
| 모델명： | MB324V4P-B |
| 색상： | 블랙 |
| 지원 드라이브 크기： | 4 x 2.5" U.2/U.3 NVMe SSD |
| 호환 드라이브 타입： | NVMe |
| 드라이브 수량： | 4개 |
| 최대 드라이브 높이： | 15mm |
| 장착 베이： | 1 x 외부 5.25" 드라이브 베이 |

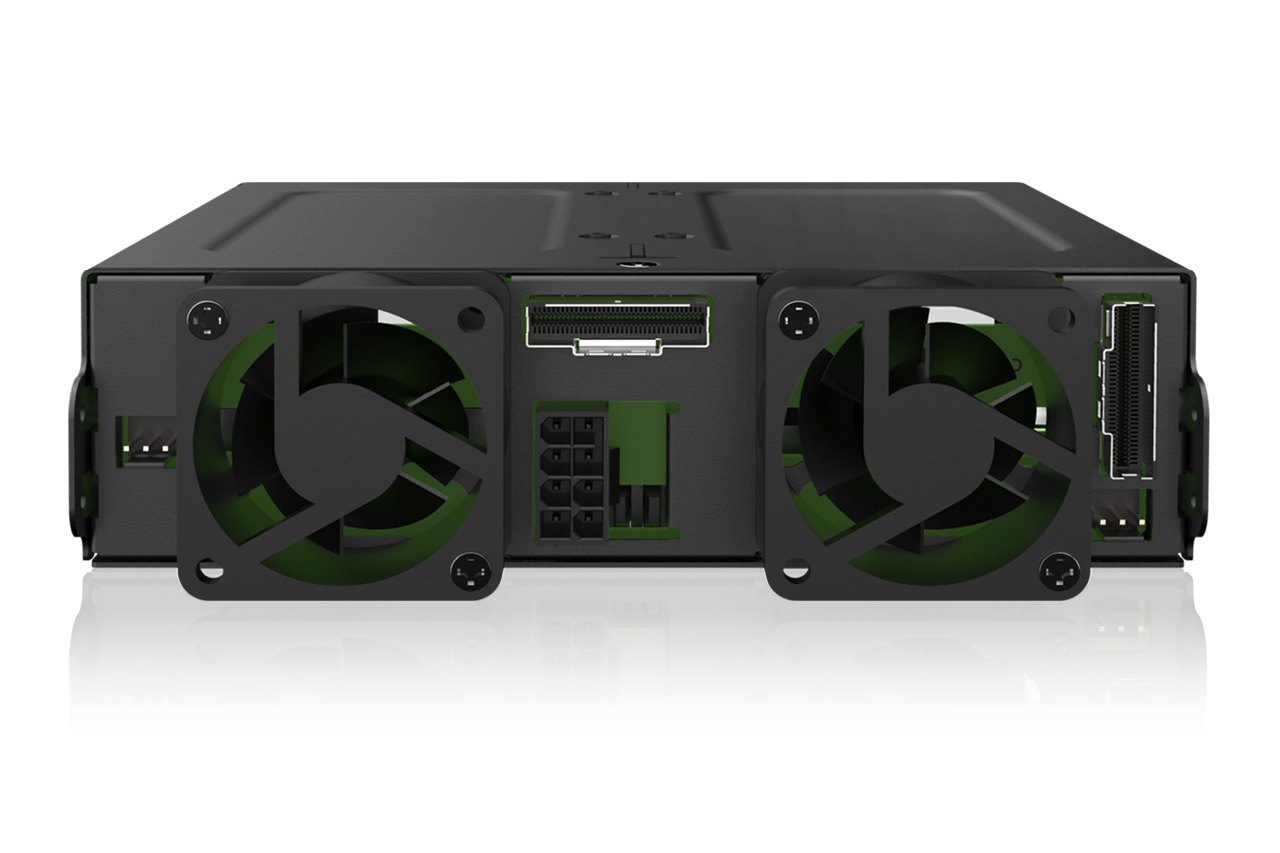

| 호스트 인터페이스： | 2 x SlimSAS 8i (SFF-8654), SFF-9402 Rev 1.1 정의 (트라이모드 HBA/RAID 카드 호환) |
| 전원 입력： | 1 x PCIe 8핀 전원 커넥터 |
| 전송 속도： | SSD당 최대 64Gbps (SSD 속도에 따라 상이) |
| 지원 SSD 용량： | 제한 없음 |
| 드라이브 냉각： | 2 x 40 x 40 x 20mm 팬 |
| 구조 / 소재： | 금속 + 일부 플라스틱 |
| 핫플러그 지원： | 지원 |
| 크기 (너비 x 높이 x 깊이)： | 146 x 150.2 x 41.3mm |
| 무게 (순 중량)： | 642.5g |
| 포장 중량： | 735.5g |
| LED로 드라이브 작업상태 표시： | 전원: 녹색 점등 / 데이터 액세스: 녹색 점멸 |

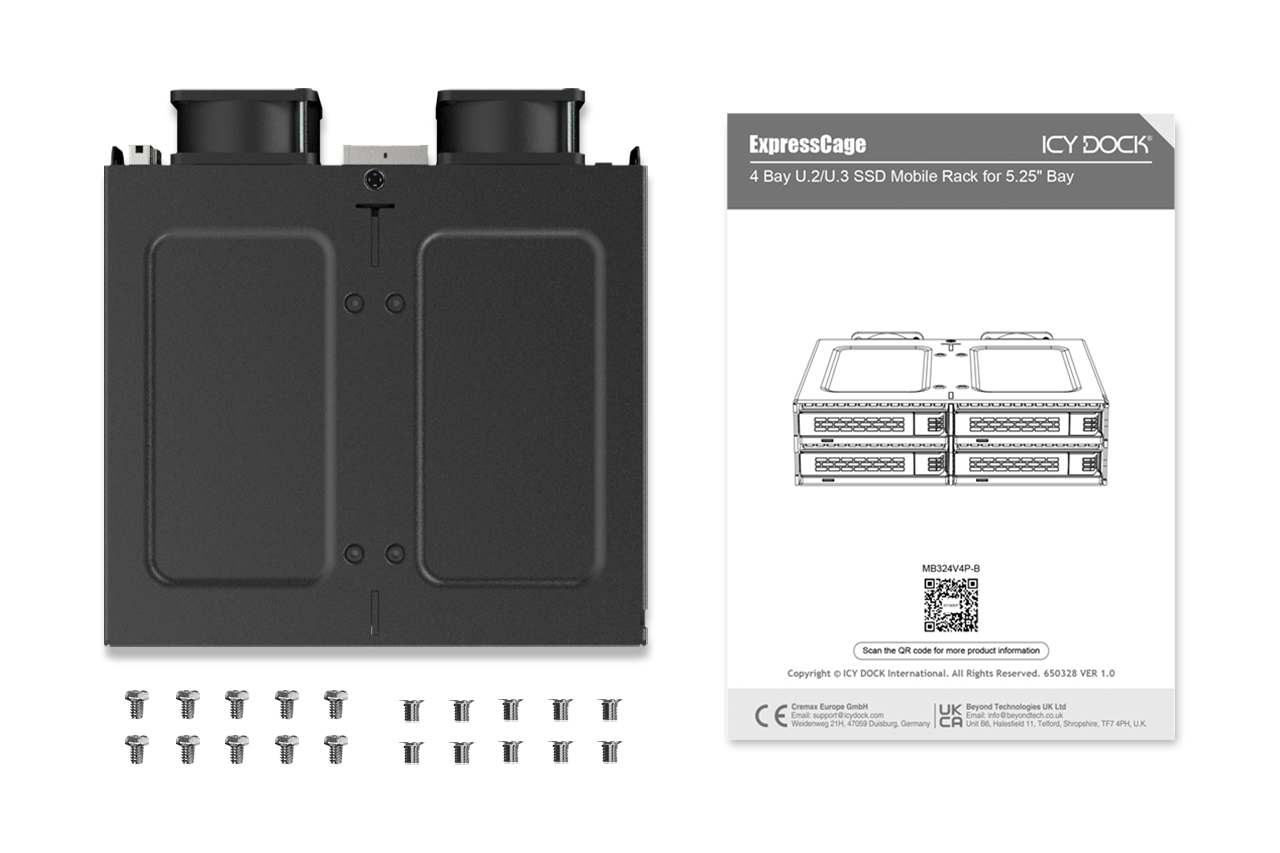

| 포장 내용물： | 제품 본체, 사용자 설명서, 나사 |
| 커넥터 수명： | 10,000회 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C ~ 60°C (32°F ~ 140°F) |
| 스토리지 온도： | -35°C ~ 70°C (-31°F ~ 158°F) |
| 인증： | CE, UKCA, RoHS, REACH |
| 규정준수： | 3년 |
호환 가능한 드라이브 트레이 (캐디):
관련 제품:
관련 제품 시리즈:
빠른 링크:
Q: MB324V4P-B와 호환되는 확장 카드를 추천해 주시겠습니까?
A: MB324V4P-B와의 호환성을 보장하려면 PCIe x16 또는 x8 슬롯을 사용할 때 메인보드나 확장 카드의 BIOS/UEFI가 PCIe 바이퍼케이션을 지원하는지 반드시 확인해야 합니다. 또한 BIOS/UEFI에서 PCIe 분할 설정을 x16 슬롯은 x4, x4, x4, x4로, x8 슬롯은 x4, x4로 구성해야 합니다.
아래 아이콘을 클릭하면 PCIe 바이퍼케이션 모드를 지원하는 메인보드 또는 확장 카드의 호환성을 확인할 수 있습니다. 최상의 호환성을 위해 메인보드 또는 확장 카드 제조사가 권장하거나 제조한 케이블 사용을 강력히 권장합니다.
현재 당사는 주요 확장 카드 및 메인보드 제조사와 NVMe 인클로저 호환성 인증을 진행 중이며, 호환 액세서리 목록은 지속적으로 업데이트됩니다.
호환되는 확장 카드, 케이블 또는 메인보드를 제보하거나, 목록에 없는 제품의 호환 여부를 확인하려면 여기를 클릭하십시오.
Q: 제품 설명서에 따라 하드 드라이브와 장치를 설치했지만 시스템이 드라이브를 인식하지 못합니다. 어떻게 문제를 해결할 수 있습니까?
A: 먼저 하드웨어 호환성을 확인하고, 드라이브, 드라이브 인클로저, 케이블, 호스트 인터페이스가 모두 호환되는지 점검하십시오. 드라이브를 호스트에 직접 연결하여 인식 여부를 확인하십시오. 여전히 인식하지 않는다면 인클로저 문제를 배제할 수 있습니다. 또한 다른 드라이브, 케이블 또는 시스템과 연결해 보아 문제가 해결되는지 확인하십시오. 그래도 인식이 되지 않는다면 다음과 같은 원인이 있을 수 있습니다:
| • | 시스템의 PCIe 레인 부족: 드라이브 인클로저를 메인보드나 확장 카드에 연결할 때, 사용 가능한 PCIe 레인 수가 제한적이라는 점을 유의해야 합니다. CPU와 칩셋이 제공하는 레인 수와 그 분배 방식을 이해하지 못하면 전송 속도 저하, 연결 불안정, 또는 드라이브 인식 불가가 발생할 수 있습니다. |
| • | 호환되지 않는 인터페이스 프로토콜: 메인보드나 확장 카드의 Mini-SAS HD, OCuLink, SlimSAS 인터페이스가 NVMe를 지원하는지 반드시 확인해야 합니다. |
| • | 호환되지 않는 인터페이스 핀 배열 표준: 드라이브 인클로저를 메인보드나 확장 카드의 Mini-SAS HD, OCuLink, SlimSAS 포트에 연결하기 전에, 해당 포트가 인클로저 포트와 동일한 핀 배열 표준(레거시 또는 SFF-9402 1.1)을 사용하는지 확인하십시오. 당사 제품 페이지의 사양표에서 핀 배열 표준을 확인할 수 있습니다. |
| • | 연결 케이블 길이 과도: 최적 성능을 위해 길이가 50cm 이하인 케이블 사용을 권장합니다. 더 긴 케이블은 신호 손실을 초래해 전송 속도 저하, 연결 불안정, 또는 드라이브 인식 불가를 유발할 수 있습니다. 또한 장치와 호스트 모두 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다. |
Q: MB324V4P-B와 Intel/Broadcom Tri-Mode HBA 또는 RAID 카드를 사용 중인데, 드라이브가 시스템에 표시되지 않습니다.
A: 이 문제는 RAID 카드 제조사가 Tri-Mode 카드에 대해 일반적인 U.2 연결과 다른 핀 배열을 사용하기 때문에 발생합니다. 이러한 카드로 U.2 NVMe 드라이브와 케이블을 사용할 경우, 표준 U.2 사양으로 핀 배열을 복원하는 U.2 이네이블 케이블이 필요합니다. 자세한 내용은 여기를 클릭하십시오.
Q: 전원이 켜진 상태에서 NVMe 드라이브를 다시 장착했는데 인식되지 않습니다.
A: 핫플러그 기능을 지원하는 시스템에서는 전원이 켜진 상태에서 드라이브를 삽입하거나 제거할 때마다 운영체제에서 수동으로 새 하드웨어 검색을 실행해야 시스템이 드라이브를 인식합니다.
수동 검색 후에도 드라이브를 인식하지 못한다면, 시스템이 NVMe 핫플러그 기능을 지원하지 않을 수 있습니다. 메인보드/확장 카드 제조사에 NVMe 핫플러그 지원 여부를 확인하시기 바랍니다.
Windows 11 / Windows 10 / Windows 8 – 작업 표시줄 검색창에 ‘장치 관리자’를 입력하여 선택한 후, 디스크 드라이브를 마우스 오른쪽 버튼으로 클릭하고 ‘하드웨어 변경 사항 검색’을 선택합니다.
Windows 7 – 바탕화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 클릭하고 ‘속성’을 선택한 뒤, 장치 관리자에서 디스크 드라이브를 마우스 오른쪽 버튼으로 클릭하고 ‘하드웨어 변경 사항 검색’을 선택합니다.
Q: 장치를 고정하는 나사가 너무 짧아 보입니다. 어떻게 해야 합니까?
A: 두꺼운 금속판이 있는 PC 케이스에서는 기본 제공된 나사(M3*2.5L)로는 장치를 완전히 고정하지 못할 수 있습니다. 이 경우 M3*4L 나사를 사용하거나 icydockkr@naver.com 으로 연락하여 교체용 나사를 요청하십시오.
Q: 장치에 장착된 냉각팬을 교체할 수 있습니까? 그렇게 하면 보증이 무효가 되나요?
A: 본 제품의 냉각팬은 인클로저와 함께 철저히 테스트되어 정상 동작과 팬 속도 제어(일부 모델)를 지원하는 것이 확인되었습니다. 따라서 최상의 성능을 위해 기본 팬 사용을 권장합니다. 그러나 모든 환경에서 적합하지 않을 수 있으므로, 서드파티 팬을 사용하더라도 보증은 유지됩니다. 단, 서드파티 팬으로 인해 전기적 손상이 발생할 경우 보증이 무효화될 수 있습니다.
Q: 서드파티 냉각팬을 구매하기 전에 어떤 사양을 확인해야 합니까?
A:아래는 MB324V4P-B에 필요한 냉각팬 사양과 호환 가능한 팬 모델 정보입니다.
| 팬 크기 (LxWxH) | 40 x 40 x 10mm | 40 x 40 x 20mm |
| 커넥터 타입 | 3핀 웨이퍼 (3 Pin Wafer) | |
| 정격 전압 (VDC) | 12V DC | |
| 정격 전류 (A) | < 0.12A (127mA) | |
| 나사 사양 | 십자 평머리 - M3 x 15mm - 스틸 (미포함) |
십자 평머리 - M3 x 25mm – 스틸 (기본 팬에 포함) |
호환 가능한 팬 모델
(별도 테스트 없이 사용 시 위험 부담은 사용자 본인에게 있습니다)
