EXLink MB308A

PCIe 4.0 x16 NVMe 어댑터 카드, 2 x SlimSAS 8i 포트 & Redriver 탑재 (메인보드 PCIe Bifurcation 필요)
제품 설명서
  • 안정성과 호환성을 갖춘 차세대 NVMe 확장 솔루션

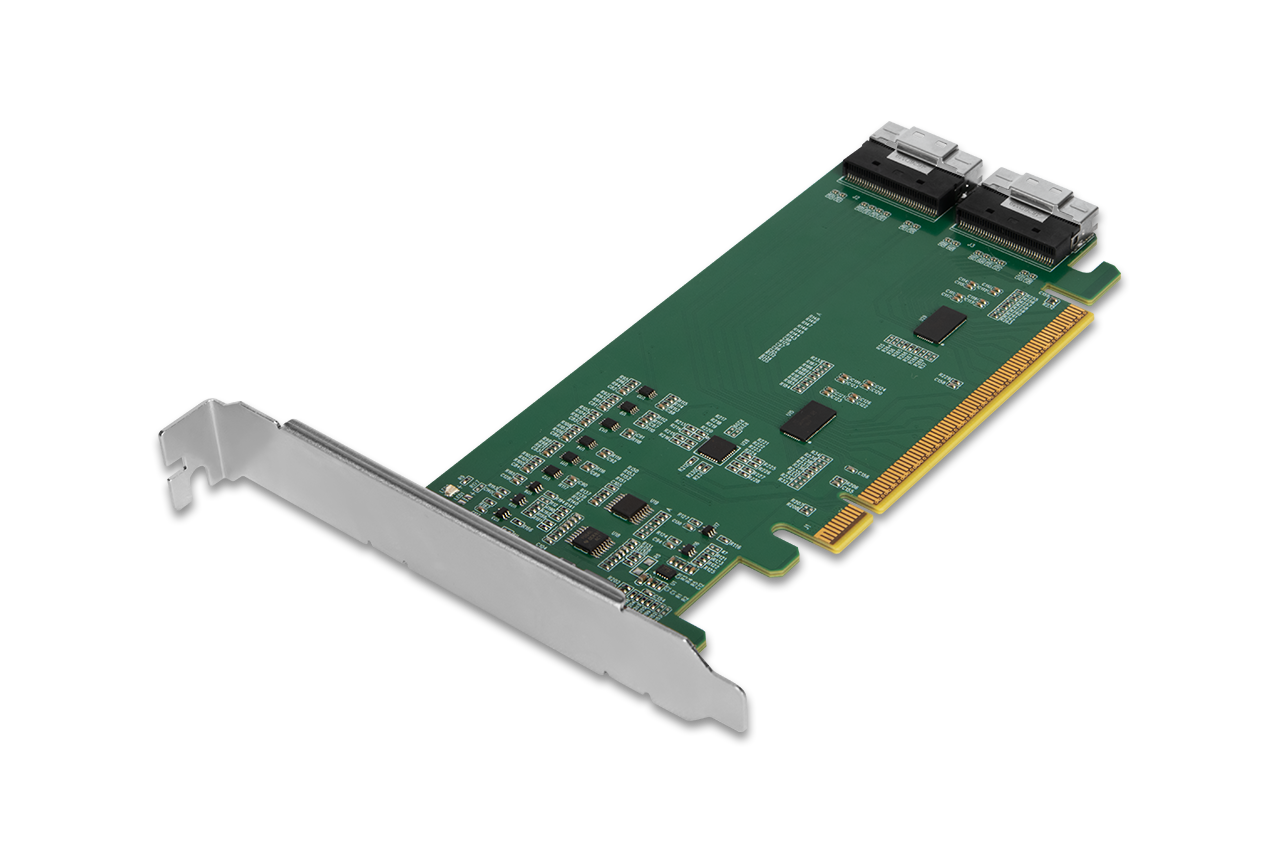

    MB308A는 고성능 PCIe 4.0 x16 NVMe SSD 어댑터 카드로, 2개의 SlimSAS 8i (SFF-8654) 포트를 내장하고 레드라이버 IC 및 PCIe 클럭 버퍼를 탑재하여 장거리 전송에서도 안정적인 PCIe Gen4 속도를 유지합니다. ICY DOCK NVMe 탈착식 모듈과 호환성이 검증되어 서버, 워크스테이션 및 검증 실험실에 최적화된 선택입니다.
  • 올바른 PCIe Bifurcation 지원으로 4배 확장
    MB308A는 최대 4개의 NVMe SSD를 동시에 인식하기 위해 메인보드가 PCIe 바이퍼케이션(x4/x4/x4/x4)을 지원해야 합니다. 어댑터 카드 자체는 바이퍼케이션 기능을 제공하지 않으며, 메인보드 지원 여부가 필수입니다.

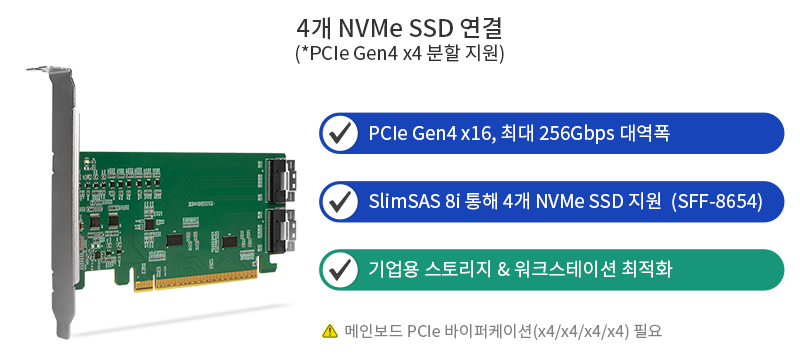

  • 데이터 센터급 성능, 최대 대역폭 지원
    PCIe 4.0 x16 인터페이스는 최대 256Gbps의 총 대역폭을 제공합니다. SlimSAS 8i 포트를 통해 최대 4개의 NVMe SSD를 연결하여 고효율 데이터 전송이 가능하며, 메인보드가 바이퍼케이션을 지원하지 않을 경우 단일 SSD만 인식됩니다.

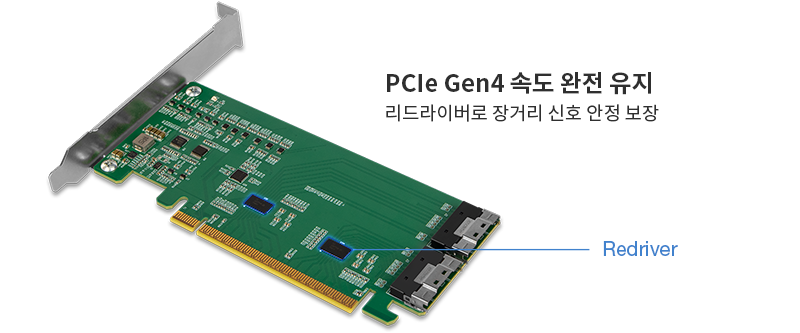

  • 장거리 연결에서도 손실 없는 PCIe Gen4 속도
    Redriver IC는 고속 NVMe 환경에서 신호를 보정하고 증폭하여 장거리 케이블 연결에서도 PCIe Gen4의 풀 스피드를 보장합니다. AI/ML 학습, 데이터 검증, 과학적 시뮬레이션 등 고부하 워크로드에서도 안정적인 성능을 제공합니다.

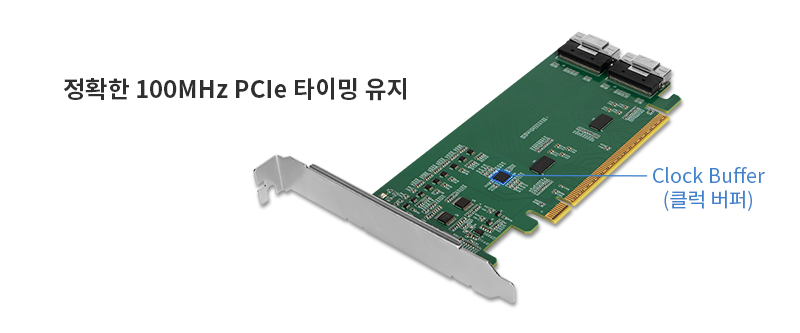

  • 100MHz 클럭 버퍼 & SMBus 관리 기능
    MB308A는 SlimSAS 기반 NVMe 스토리지를 위한 100MHz PCIe 클럭 버퍼를 내장해 장치 간 시간 동기화를 유지합니다. 또한 SMBus 스위치와 리셋 관리 기능을 갖추어 안정성을 높이고 엔터프라이즈 환경에서 신뢰성 있는 운용을 보장합니다.

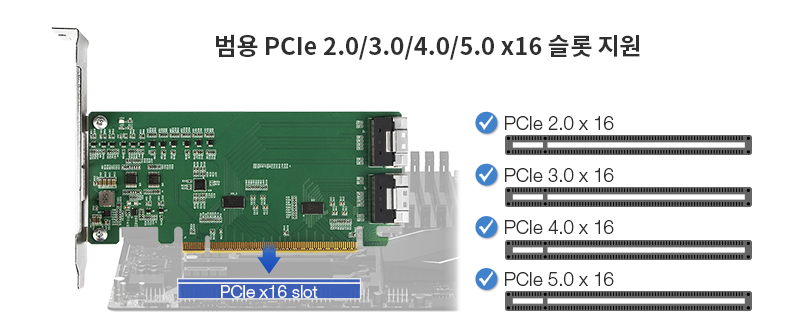

  • 서버부터 연구소까지, 하나의 카드로 확장
    MB308A는 모든 PCIe x16 슬롯에 설치 가능하며, PCIe 2.0 / 3.0 / 4.0 / 5.0 플랫폼과 호환됩니다(PCIe 5.0의 경우 Gen4 속도로 동작). 광범위한 호환성 덕분에 기업 서버부터 연구개발 실험실까지 다양한 환경에서 활용할 수 있습니다.
주요특징
2 x SlimSAS 8i (SFF-8654) 포트, SFF-9402 Rev 1.1 규격 준수

PCIe 4.0 x16 인터페이스, 최대 256Gbps 총 대역폭 지원

리드라이버 IC 내장, 장거리에서도 안정적인 PCIe Gen4 NVMe 신호 보장

100MHz PCIe clock buffe (클럭 버퍼), 엔터프라이즈 타이밍 안정성 제공

메인보드 PCIe 바이퍼케이션(x4, x4, x4, x4) 필요
(카드 자체 bifurcation 불가)

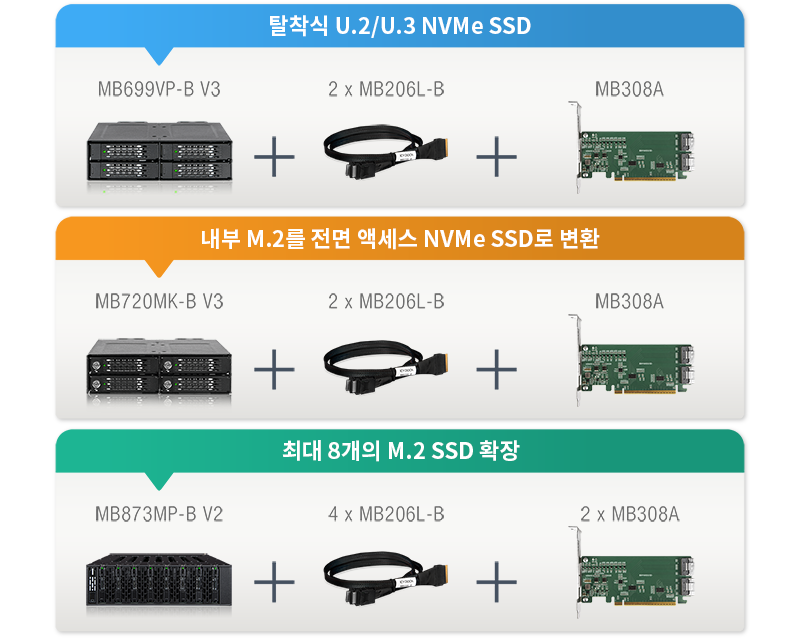

ICY DOCK NVMe 모듈 및 케이블 호환 검증 완료

범용 PCIe 슬롯 지원 : PCIe 2.0 / 3.0 / 4.0 / 5.0 (Gen4 속도 동작)

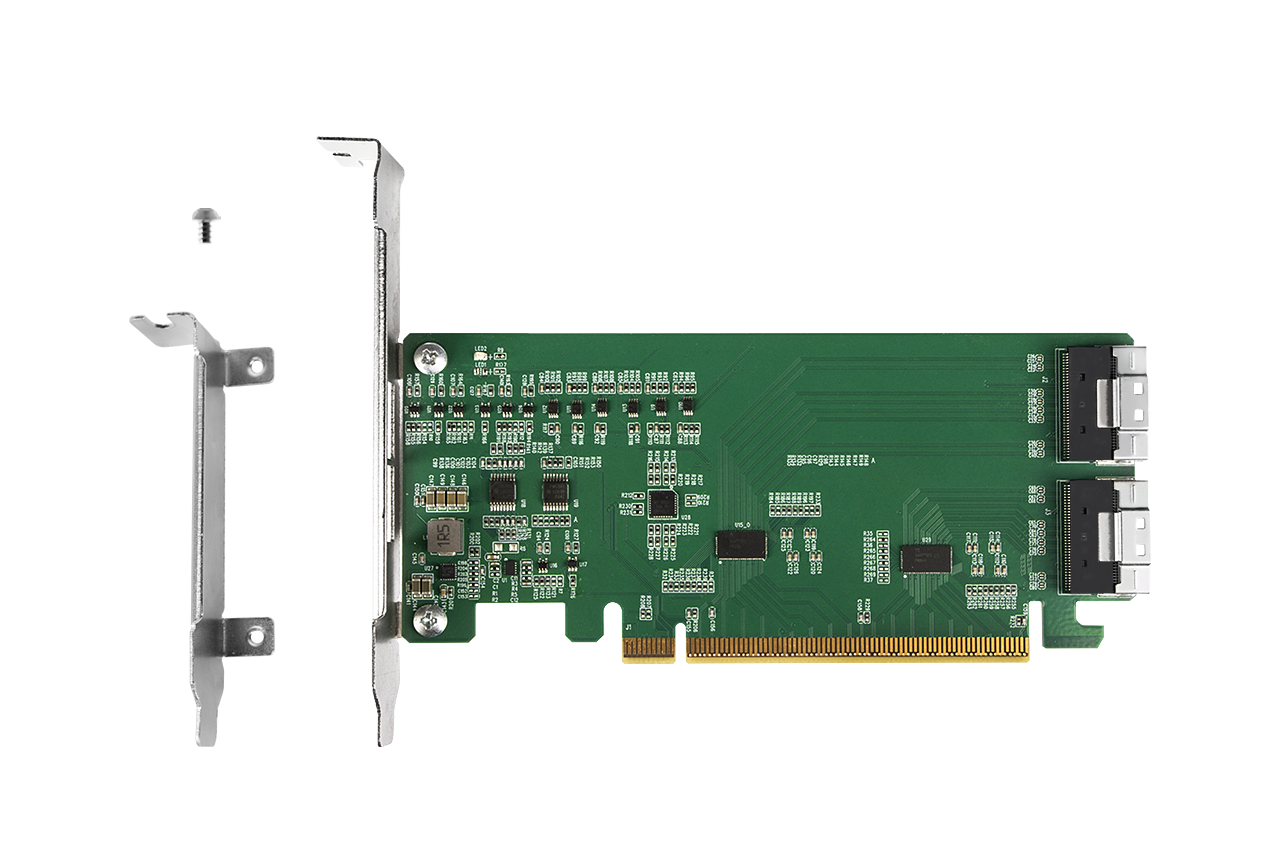

풀 하이트 브래킷, CE/UKCA/RoHS/REACH 인증

2년 제한 보증

스펙
모델명 : MB308A
호환 드라이브 유형 : NVMe
지원 슬롯 : 메인보드의 x16 PCIe 2.0/3.0/4.0 또는 5.0 슬롯에서 사용 가능
(메인보드는 PCIe x16 슬롯을 x4/x4/x4/x4로 바이퍼케이션 지원해야 함)
호스트 인터페이스 : 1 x PCIe x16 커넥터
디바이스/장치 인터페이스 : 2 x SlimSAS 8i(SFF-8654), SFF-9402 Rev 1.1에 정의된 핀아웃 준수
전송 속도 : PCIe 4.0 x 16 최대 256Gbps
지원 운영 체제 : 제한 없음
패키지 구성 : 디바이스, 나사, 매뉴얼
크기 (너비 x 높이 x 깊이) : 120.8 x 165.1 x 21.5mm
무게 (순 중량): 66.8g
운송 총량: 162g
규정준수: CE, UKCA, RoHS, REACH
A/S: 2년 제한 보증

FAQ

Q: 제 메인보드가 MB308A 어댑터 카드와 호환되어 4개의 NVMe SSD를 인식하고 사용할 수 있는지 어떻게 확인할 수 있나요?

A: 메인보드가 아래 조건을 충족해야 합니다.


  1. PCIe 바이퍼케이션(Bifurcation) 지원 여부 : 하나의 PCIe x16 슬롯을 여러 개의 레인으로 분할하는 기능입니다. 예를 들어, x16 슬롯을 4개의 PCIe x4 레인(x4/x4/x4/x4)으로 분할해야 4개의 NVMe SSD를 지원할 수 있습니다.
  2. 충분한 PCIe 레인 수 확보 :메인보드와 CPU는 시스템에 설치된 모든 PCIe 장치를 지원할 수 있는 충분한 PCIe 레인 수를 제공해야 합니다. 설치된 NVMe SSD나 기타 PCIe 장치가 많을수록 더 많은 레인이 필요합니다.
  3. PCIe 슬롯의 올바른 설정 : MB308A를 설치할 PCIe 슬롯이 충분한 레인을 보유하고 있으며, 반드시 PCIe 바이퍼케이션 모드(x4/x4/x4/x4)로 올바르게 설정되어야 합니다.

중요 참고사항 : PCIe 레인의 실제 가용성은 사용 중인 메인보드 및 CPU 사양, 그리고 시스템에 설치된 NVMe SSD 및 기타 PCIe 장치의 수량에 따라 달라집니다. 따라서 단순히 호환성 리스트만으로는 100% 호환성을 보장할 수 없습니다. 반드시 메인보드 제조사에 문의하여 시스템에서 사용 가능한 PCIe 레인 수와 남은 슬롯이 MB308A와 4개의 SSD를 완벽히 지원할 수 있는지 확인하시길 권장합니다.


메인보드 제조사로부터 관련 정보를 얻을 수 없는 경우, 아래 단계를 통해 직접 호환성을 확인할 수 있습니다. (ASUS, ASRock 및 AORUS 메인보드에만 적용)



1단계: 메인보드 호환성 & PCIe 바이퍼케이션 설정 열고, 사용 중인 메인보드 모델을 찾습니다.



2단계:

  • 사용 중인 CPU와 메인보드 모델을 확인하고, MB308A를 지원하는 PCIe 슬롯을 찾습니다.
  • 반드시 4레인 (x4+x4+x4+x4) 모드를 지원하는 PCIe 슬롯을 선택해야 4개의 SSD를 인식할 수 있습니다.
  • 만약 PCIe X16_1 슬롯이 다른 장치(GPU, RAID 카드 등)에 사용 중이라면, X16_2 및 X16_3 슬롯은 남은 레인만 사용할 수 있습니다.
  • 메인보드 모델과 CPU 종류에 따른 PCIe 레인 분배도를 참고하여 MB308A를 설치할 최적의 슬롯을 결정합니다.

예시 (ASUS AMD CROSSHAIR VII HERO):

  1. AMD Ryzen 1000 / 2000 / 3000 / 5000 시리즈 CPU → PCIe X16_1 슬롯에서 MB308A 설치 시 4개의 NVMe SSD 인식 가능
  2. AMD Ryzen 5000 G-시리즈 / 4000 G-시리즈 CPU → PCIe X16_1 슬롯에서 3개의 NVMe SSD만 인식
  3. AMD Ryzen 2000 G-Series / 3000 G-Series / 7세대 A 시리즈 / Athlon X4 시리즈 CPU → PCIe X16_1 슬롯에서 2개의 NVMe SSD만 인식


추가 참고사항:

  1. Intel 메인보드 호환성 확인 방법도 위 AMD 예시와 동일한 절차로 진행됩니다.
  2. PCIe 슬롯은 레인을 공유하며, 슬롯 위치에 따라 바이퍼케이션 모드가 달라질 수 있습니다. 모든 비어 있는 슬롯이 MB308A를 지원할 만큼 충분한 레인을 제공하지 않을 수 있습니다. GPU, RAID, HBA 카드 등을 이미 사용 중이라면 남은 슬롯을 반드시 확인해야 합니다.
  3. CMOS 배터리(코인셀 배터리) 전압이 부족하면, 시스템 전원 차단 또는 재부팅 시 BIOS 설정이 초기화되어 PCIe 슬롯 바이퍼케이션 설정이 해제될 수 있습니다. 이 경우, 슬롯이 다시 단일 모드(x16)로 전환되어 SSD가 1개만 인식될 수 있습니다.
  4. 안정적인 사용을 위해 CMOS 배터리를 주기적으로 점검하고 교체하는 것을 권장합니다.



MB308A의 호환 가능/불가능 메인보드 모델을 보고하거나 새로운 메인보드 호환성을 확인하고 싶으시다면,호환성 문제 보고버튼을 클릭하여 피드백을 제공해 주시기 바랍니다.
