| ToughArmor MB508V5P-B 지원 가능한 선택 인증 | |
| TAA | 무역 협정법 준수 |
| UL | 안전 표준 인증 |
| UL94 | 플라스틱 소재의 인화성 |
| FCC | 연방통신위원회 규정 준수 |
| 폭넓은 온도 | MIL-STD-810H - 방법 501.7 & 502.7 |

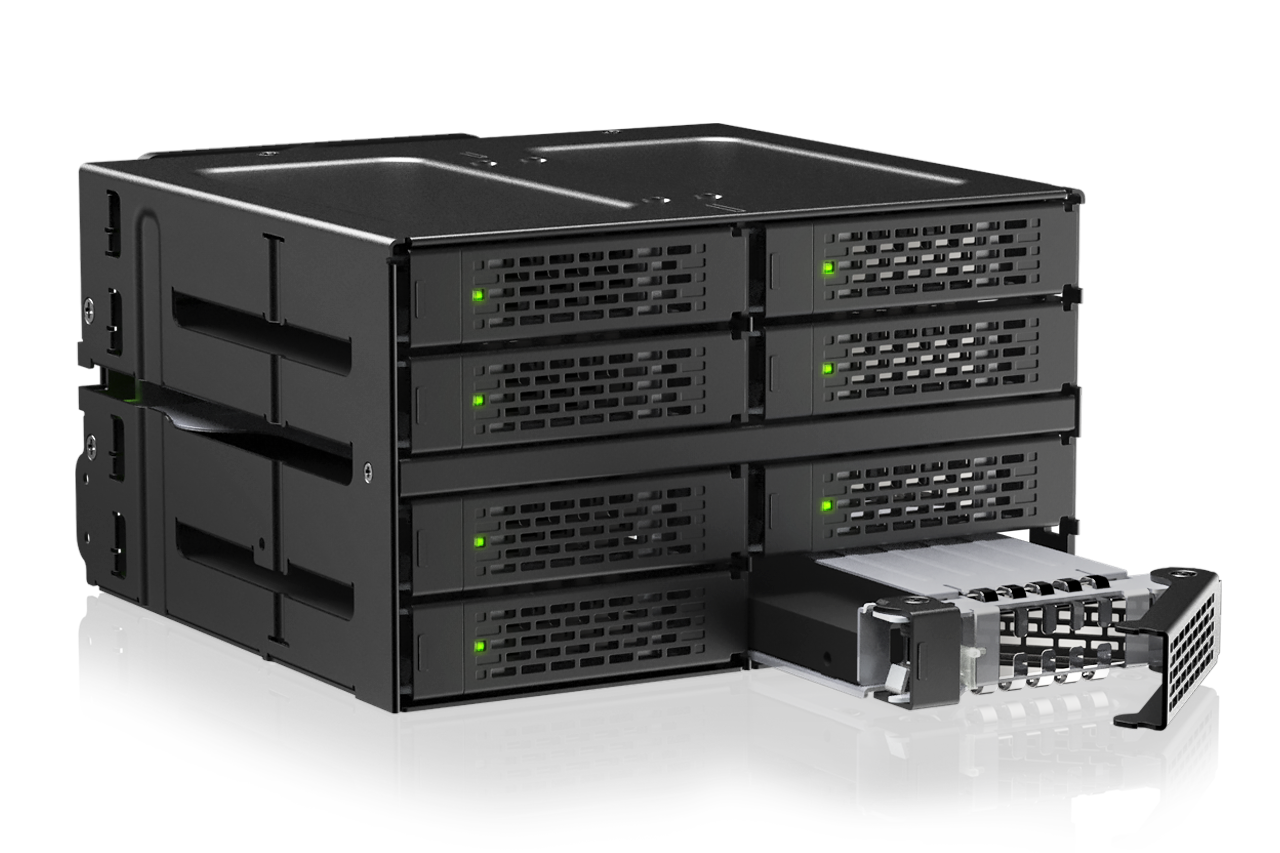

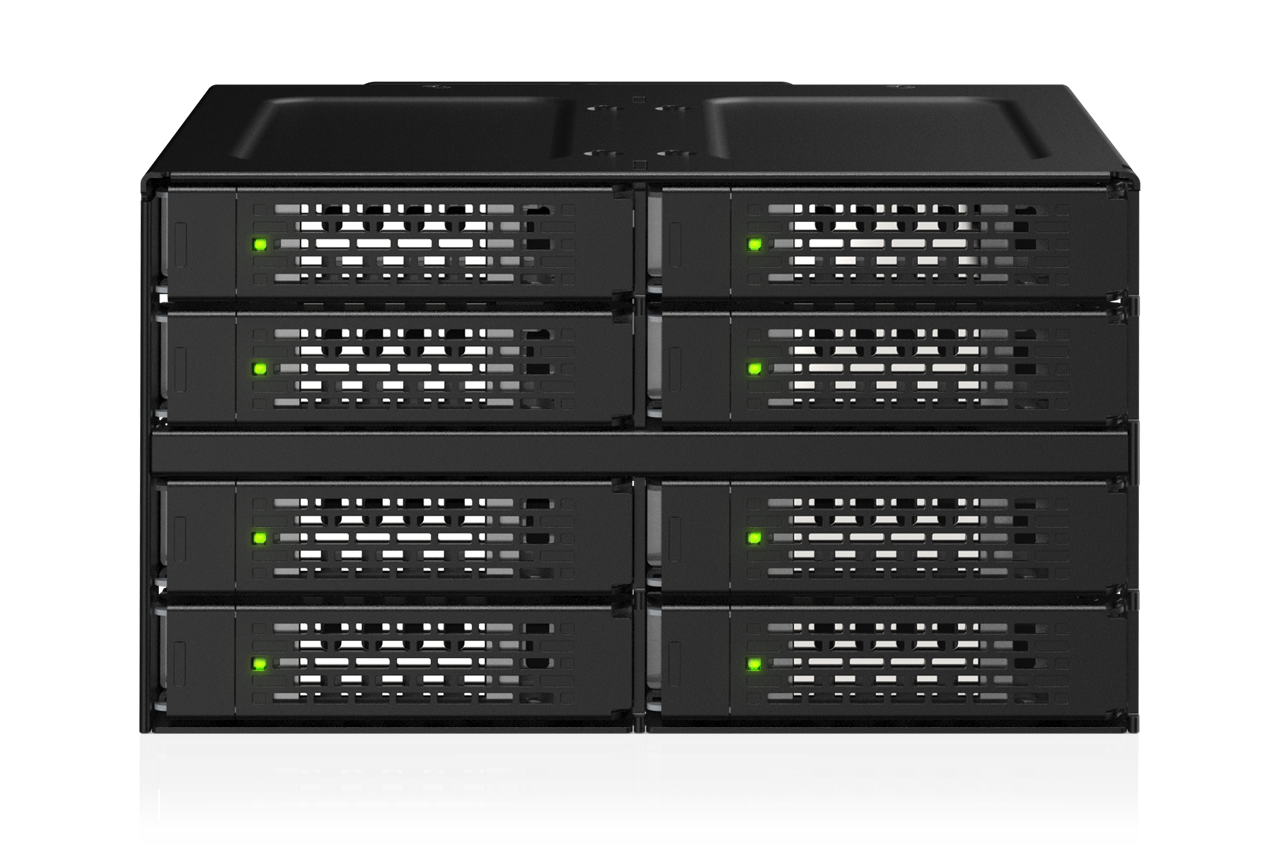

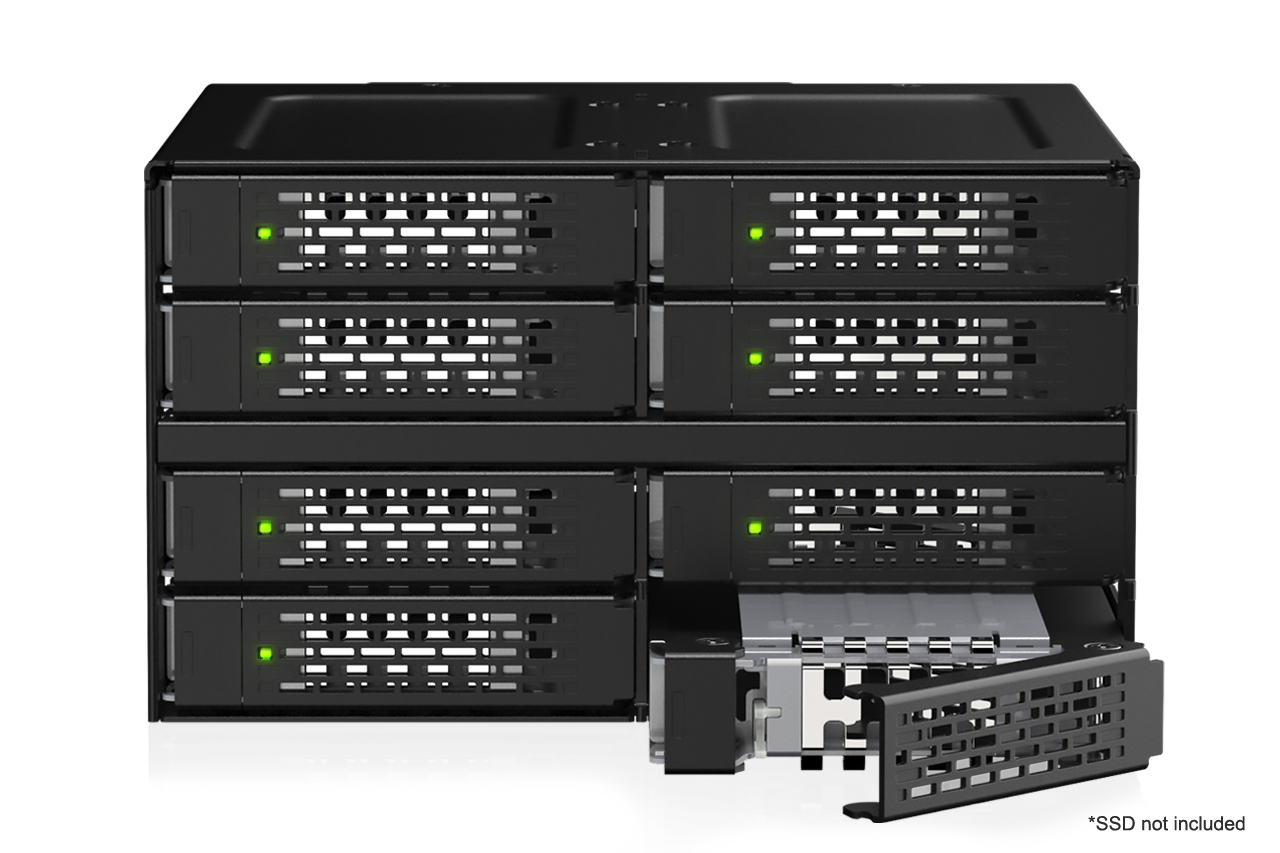

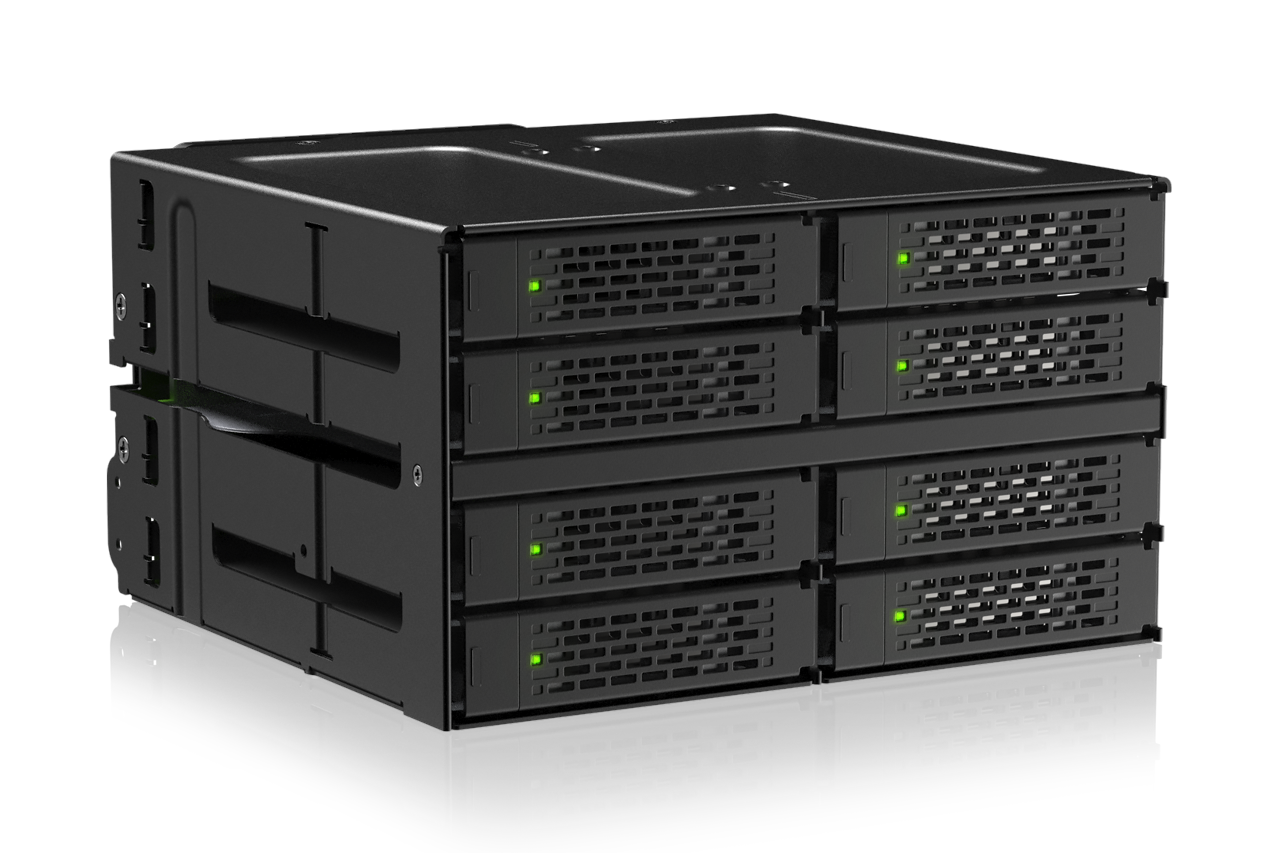

| • | 2 × 5.25" 드라이브 베이에 15 mm U.2/U.3 NVMe SSD 최대 8개 장착 가능 |

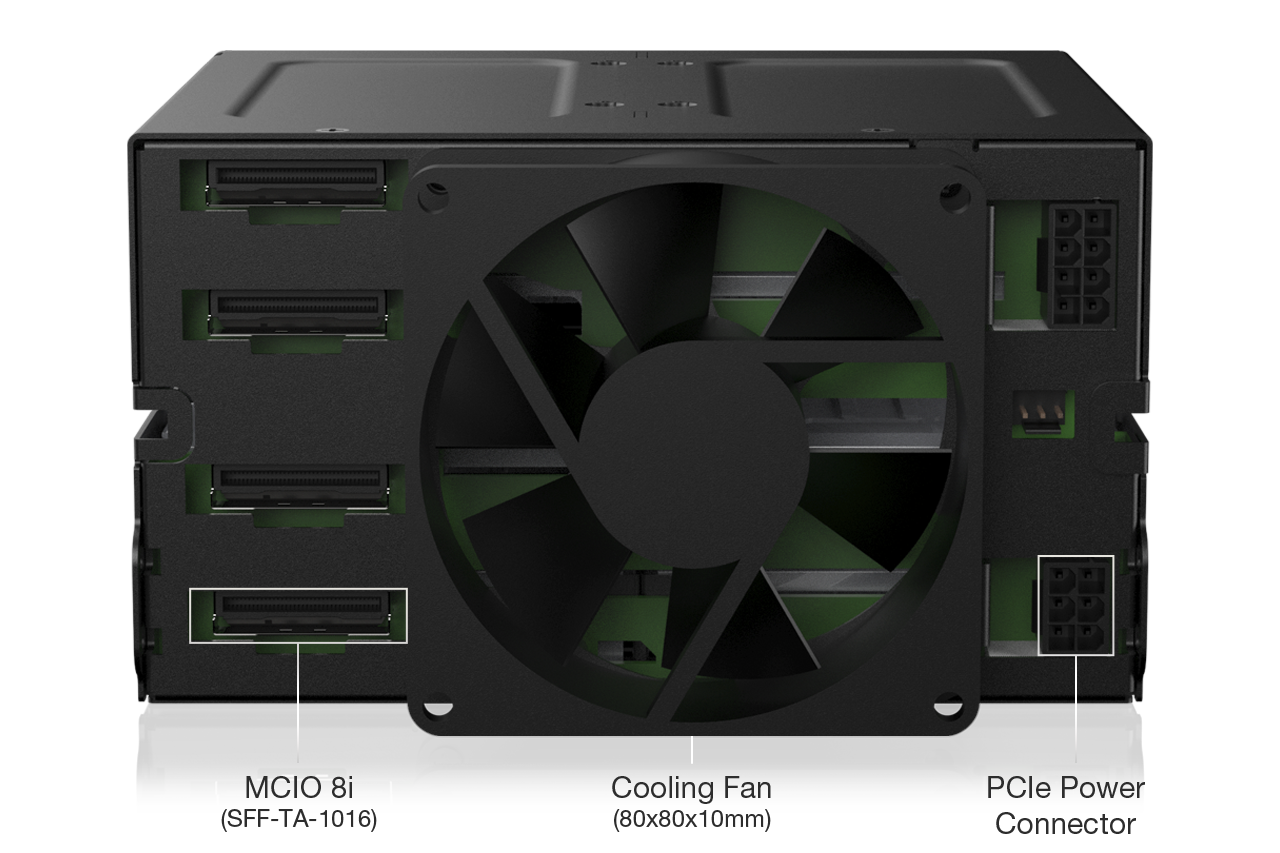

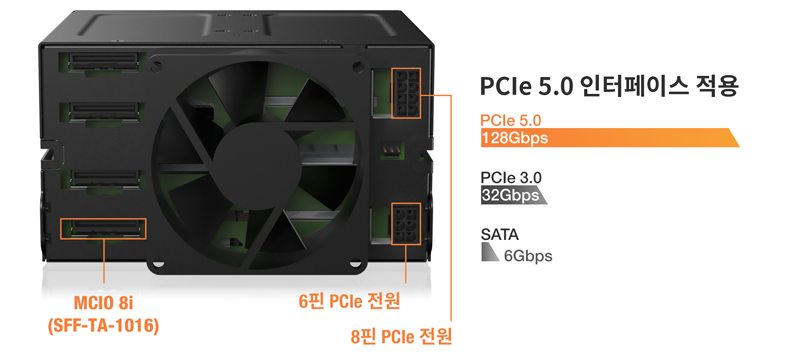

| • | 4 × MCIO 8i(SFF-TA-1016) 커넥터로 드라이브당 PCIe Gen5 x4 지원 |
| • | Tri-Mode HBA / RAID 카드 호환 (NVMe 모드 전용) |
| • | 최대 128 Gbps의 총 대역폭 제공 |

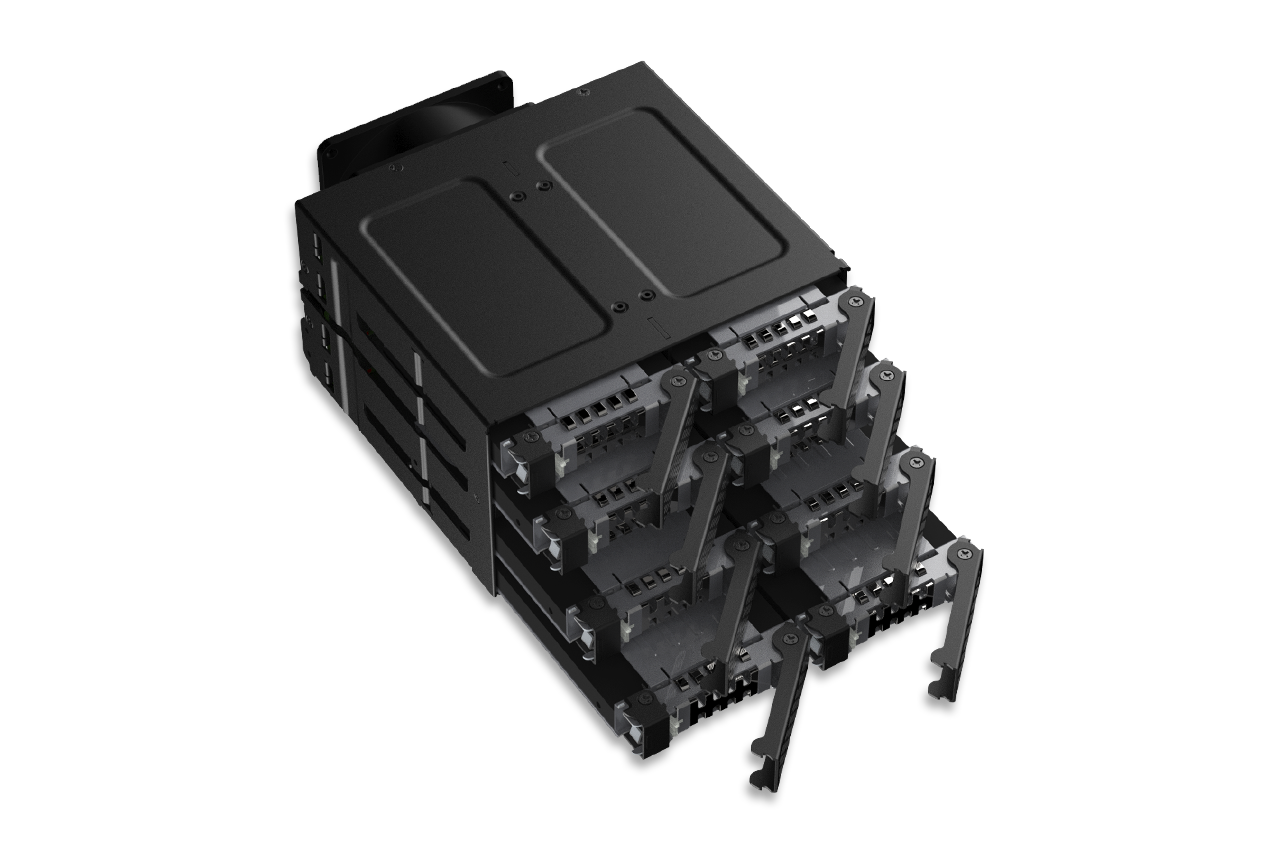

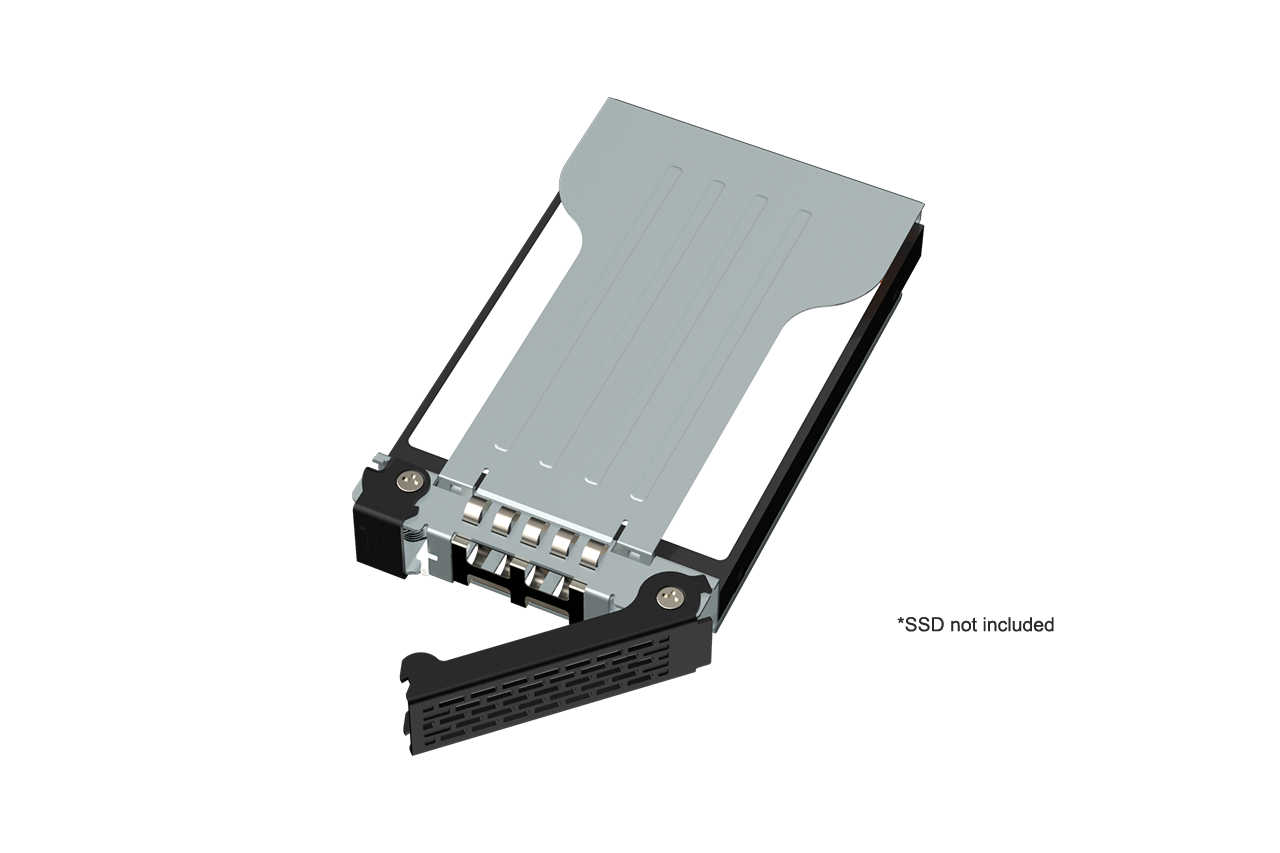

| • | 핫스왑 가능한 EZ-Slide 트레이로 빠른 유지보수 및 안전한 데이터 이동 지원 |

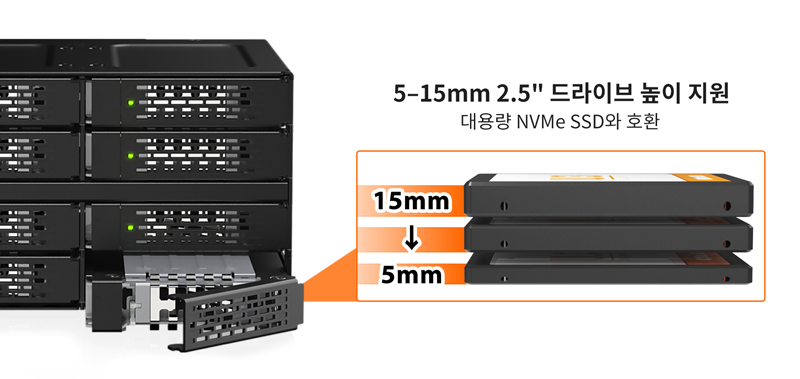

| • | 7 mm~15 mm 높이의 U.2/U.3 SSD 지원 (향후 5 mm 및 9.5 mm 규격 대응) |

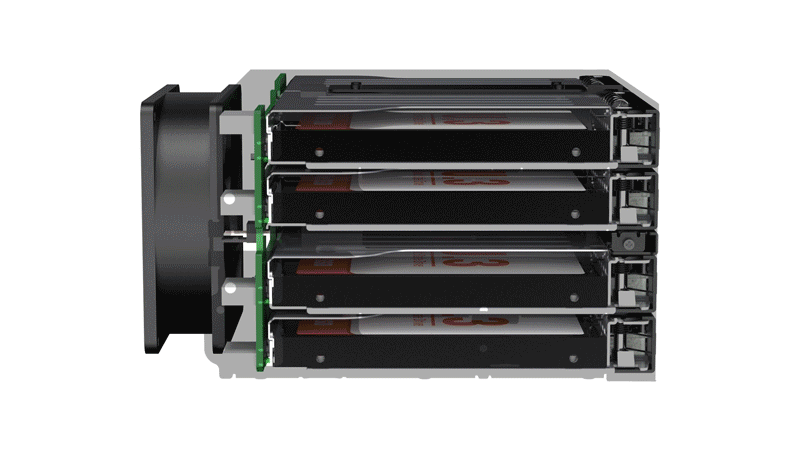

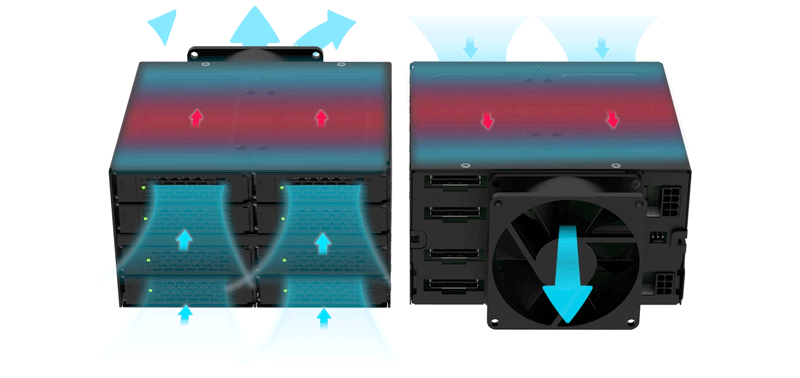

| • | 80 mm 냉각 팬과 최적화된 공기 흐름 설계로 PCIe Gen5 안정적 동작 |
| • | 1 × PCIe 8-pin + 1 × PCIe 6-pin 전원 입력으로 안정적인 고출력 전원 공급 |

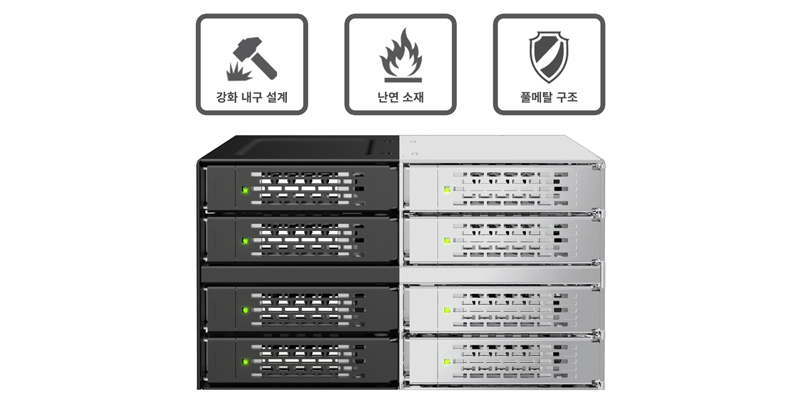

| • | 산업용 내구성을 갖춘 풀 메탈 ToughArmor 구조 |

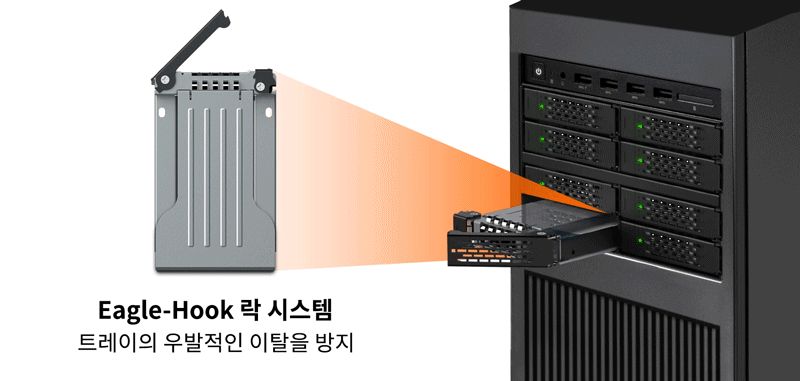

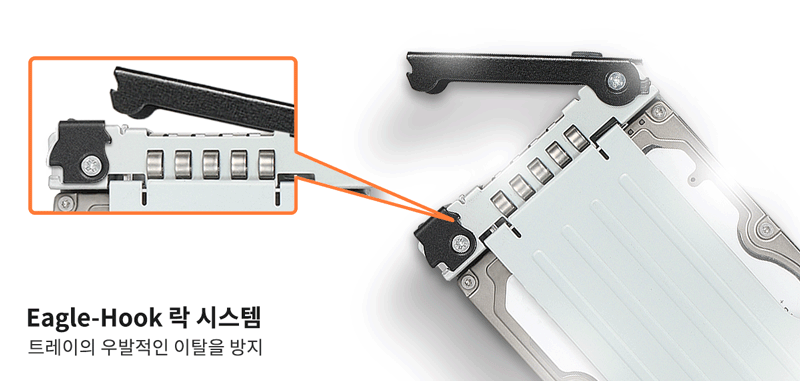

| • | Eagle-Hook 트레이 잠금 시스템으로 오작동에 의한 이탈 방지 |
| • | AI 서버, 엣지 컴퓨팅 및 미디어 워크스테이션에 이상적 |
| • | 5년 보증 / CE, UKCA, RoHS, REACH 인증 |

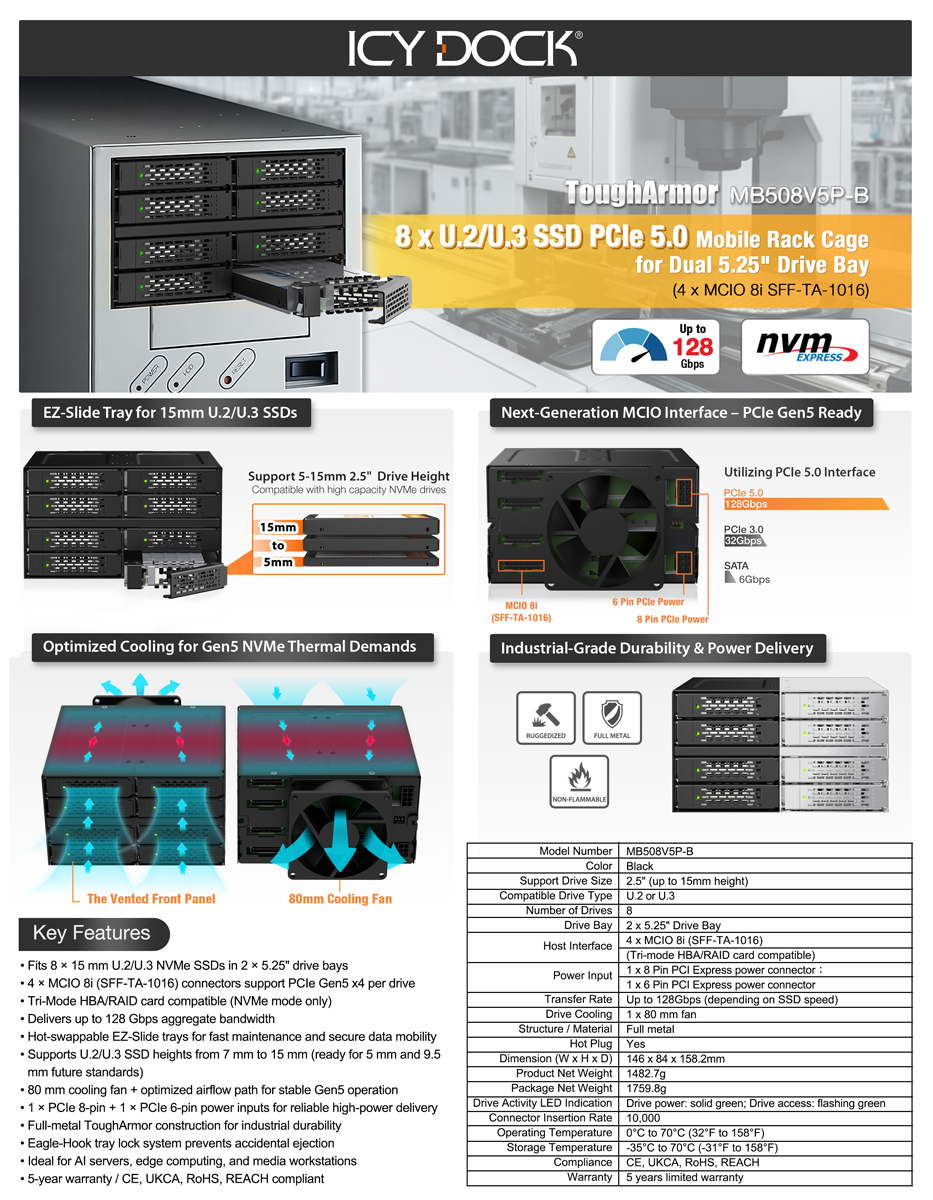

| 모델명： | MB508V5P-B |
| 색상： | 블랙 |
| 지원 드라이브 크기： | 2.5" (최대 15mm 높이) |
| 호환 드라이브 유형： | U.2 또는 U.3 SSD |
| 드라이브 수： | 8 |
| 드라이브 베이： | 2 x 5.25" 드라이브 베이 |

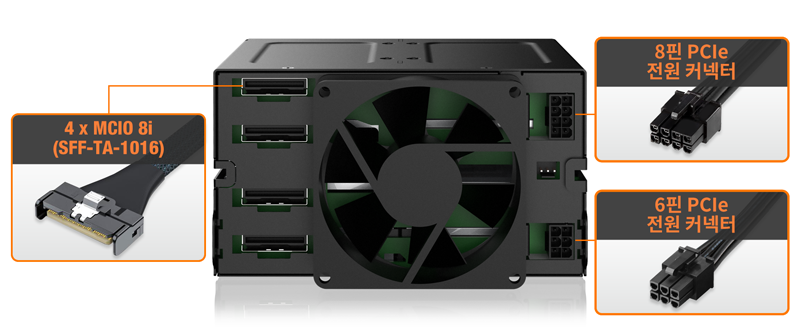

| 호스트 인터페이스： | 4 x MCIO 8i (SFF-TA-1016) (Tri-mode HBA / RAID 카드 호환) |
| 전원 입력： | PCI Express 8-pin 전원 커넥터 1개；PCI Express 6-pin 전원 커넥터 1개 |
| 전송 속도： | 최대 128Gbps (SSD 성능에 따라 다름) |
| 지원 SSD 용량： | 제한 없음 |
| 드라이브 냉각： | 80 mm 팬 1개 |
| 구조 / 재질： | 풀 메탈 |
| 핫 플러그： | 지원 |
| 크기 (너비 x 높이 x 깊이)： | 146 x 84 x 158.2mm |
| 무게 (순 중량)： | 1482.7g |
| 포장 중량： | 1759.8g |
| 드라이브 LED 표시： | 드라이브 전원: 녹색 고정 점등; 드라이브 액세스: 녹색 점멸 |

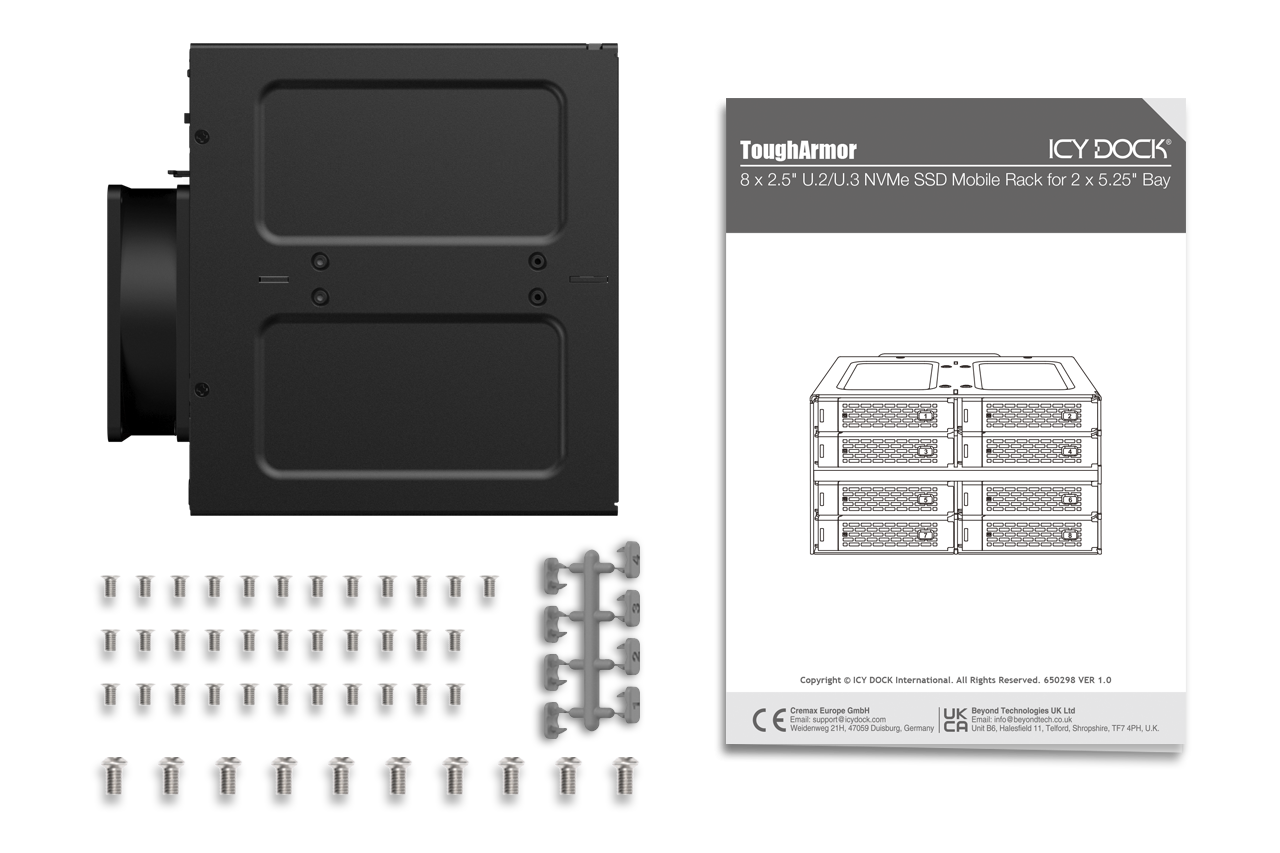

| 패키지 구성품： | 장치 본체 1개, 사용자 설명서 1부, ID 플러그 1개, 나사 44개 |
| 커넥터 삽입 수명： | 10,000회 |
| 습도： | 5%~65% RH |
| 작동 온도： | 0°C ~ 70°C (32°F ~ 158°F) |
| 보관 온도： | -35°C ~ 70°C (-31°F ~ 158°F) |
| 인증： | CE, UKCA, RoHS, REACH |
| 보증： | 5년 제한 보증 |

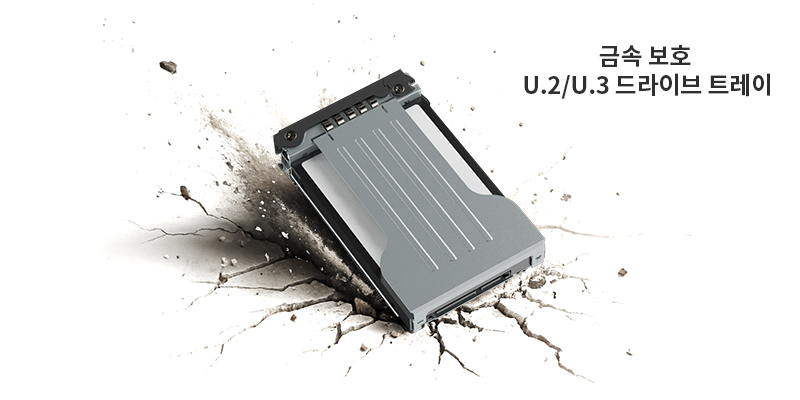

호환 드라이브 트레이 (Caddy)：
관련 제품：
ToughArmor 제품 라인업:
관련 제품 시리즈：
빠른 링크：
Q: MB508V5P-B와 호환되는 애드온 카드를 추천해 주실 수 있나요?
A: PCIe 비분기(PCIe bifurcation)에 의존하는 애드온 카드 또는 메인보드와 함께 사용하는 경우(예: 애드온 카드에 PCIe 스위치 IC가 없거나, 제조사에서 명시적으로 PCIe 비분기 지원을 요구하는 경우), MB508V5P-B가 장착되는 PCIe x16 또는 x8 슬롯에 대해 메인보드의 BIOS/UEFI에서 PCIe 비분기 설정이 가능한지 반드시 확인해 주시기 바랍니다. 이러한 경우, 메인보드 BIOS/UEFI에서 PCIe x16 슬롯은 x4/x4/x4/x4, PCIe x8 슬롯은 x4/x4로 레인 분할을 설정해야 MB508V5P-B와의 호환성을 확보할 수 있습니다.
아래 아이콘을 클릭하여 사용 중인 메인보드 또는 애드온 카드가 PCIe 비분기 모드를 지원하는지 확인하시기 바랍니다. 최상의 호환성을 위해, 메인보드 또는 애드온 카드 제조사에서 권장하거나 직접 제조한 케이블을 사용하는 것을 권장드립니다.
현재 주요 애드온 카드 및 메인보드 제조사와 함께 NVMe 인클로저 인증 절차를 진행 중이며, 호환 액세서리 목록은 지속적으로 업데이트될 예정입니다.
호환 가능한 애드온 카드, 케이블 또는 메인보드를 제보하시거나, 목록에 없는 제품의 호환성 확인을 원하실 경우 여기를 클릭해 주십시오.
Q: 제품 매뉴얼에 따라 하드 드라이브와 장치를 설치했지만, 시스템에서 여전히 드라이브가 인식되지 않습니다. 어떻게 문제를 해결할 수 있나요?
A: 먼저 사용 중인 하드웨어의 호환성을 확인하고, 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 서로 호환되는지 확인해 주십시오. 드라이브를 호스트에 직접 연결하여 시스템에서 인식되는지 확인해 보시기 바랍니다. 직접 연결 시에도 인식되지 않는다면, 드라이브 인클로저 문제는 배제할 수 있습니다. 또한 다른 드라이브, 케이블 또는 시스템과 인클로저를 연결하여 문제가 해결되는지 확인해 보시기 바랍니다. 그래도 인식되지 않는 경우, 아래와 같은 원인이 있을 수 있습니다:
| • | 시스템의 PCIe 레인 수 부족: 드라이브 인클로저를 메인보드 또는 애드온 카드에 연결할 때, 사용 가능한 PCIe 레인 수에는 제한이 있다는 점을 유의해야 합니다. 이는 CPU 및 칩셋이 제공하는 레인 수와 그 할당 방식까지 포함합니다. 이를 고려하지 않을 경우 전송 속도 저하, 연결 불안정, 또는 드라이브 인식 실패가 발생할 수 있습니다. |
| • | 인터페이스 프로토콜 비호환: 메인보드 또는 애드온 카드의 Mini-SAS HD, OCuLink, SlimSAS 또는 MCIO 인터페이스가 NVMe를 지원하는지 반드시 확인해야 합니다. |
| • | 인터페이스 핀아웃 표준 비호환: 드라이브 인클로저를 메인보드 또는 애드온 카드의 Mini-SAS HD, OCuLink, SlimSAS 또는 MCIO 포트에 연결하기 전에, 해당 포트가 본 드라이브 인클로저와 동일한 핀아웃 표준을 사용하는지 확인해 주십시오. 인클로저의 핀아웃 표준은 제품 페이지의 사양 표에서 Legacy 또는 SFF-9402 1.1 여부로 확인할 수 있습니다. |
| • | 연결 케이블 길이 과다: 최적의 성능을 위해 연결 케이블 길이는 50cm 이하를 권장합니다. 더 긴 케이블을 사용할 경우 신호 손실이 증가하여 전송 속도 저하, 연결 불안정 또는 드라이브 인식 실패가 발생할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 양쪽 모두 동일한 인터페이스 커넥터를 사용하는 것을 권장드립니다. |
Q: 시스템 전원이 켜진 상태에서 NVMe 드라이브를 다시 삽입했는데 드라이브가 인식되지 않습니다. 왜 그런가요?
A: 시스템이 핫 플러그(Hot-plug) 기능을 지원하는 경우, 전원이 켜진 상태에서 드라이브를 삽입하거나 제거할 때마다 운영체제에서 수동 새로 고침을 수행해야 시스템이 해당 드라이브를 인식합니다.
수동 새로 고침을 수행한 후에도 드라이브가 인식되지 않는다면, 사용 중인 시스템이 핫 플러그 기능을 지원하지 않을 수 있습니다. 메인보드 또는 애드온 카드 제조사에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하시기 바랍니다.
Windows 11 / Windows 10 / Windows 8 – 작업 표시줄의 검색 상자에 ‘장치 관리자’를 입력한 후 메뉴에서 선택하고, 디스크 드라이브를 마우스 오른쪽 버튼으로 클릭한 다음 ‘하드웨어 변경 사항 검색’을 선택합니다.
Windows 7 – 바탕화면에서 ‘컴퓨터’ 아이콘을 마우스 오른쪽 버튼으로 클릭하고 ‘속성’을 선택한 후 ‘장치 관리자’를 클릭합니다. 그런 다음 디스크 드라이브를 마우스 오른쪽 버튼으로 클릭하고 ‘하드웨어 변경 사항 검색’을 선택합니다.
Q: 장치를 시스템에 고정하기 위한 장착 나사가 너무 짧아 보이는데, 어떻게 해야 하나요?
A: 금속 두께가 두꺼운 컴퓨터 케이스의 경우, 기본 제공되는 장착 나사(M3*2.5L)가 장치를 충분히 고정하지 못할 수 있습니다. 이 경우 더 긴 나사(M3*4L)를 사용하시거나, icydockkr@naver.com 으로 문의하시면 교체용 나사를 제공해 드립니다.
Q: 장치에 장착된 냉각 팬을 교체할 수 있나요? 팬을 교체하면 보증이 무효화되나요?
A: 당사에서 사용하는 냉각 팬은 드라이브 인클로저와 함께 충분한 테스트를 거쳐 정상적인 작동과(일부 모델의 경우) 팬 속도 제어 기능을 지원하도록 설계되었습니다. 따라서 최상의 성능을 위해 기본 제공 팬을 사용하는 것을 권장합니다. 다만, 모든 환경에 동일하게 적용되기 어려운 점을 고려하여, 서드파티 팬을 사용하더라도 보증은 유지됩니다. 단, 서드파티 팬으로 인해 장치에 전기적 손상이 발생한 경우에는 보증이 무효화될 수 있습니다.
Q: 서드파티 냉각 팬을 구매하기 전에 어떤 사양을 확인해야 하나요?
A:아래는 MB699V5P-B에 적용 가능한 냉각 팬의 필수 사양 및 호환 팬 기준입니다.
| 팬 크기 (L x W x H) | 80 x 80 x 25mm |
| 커넥터 타입 | 3핀 피치 2.54mm 웨이퍼 |
| 정격 전압 (VDC) | 12V DC |
| 정격 전류 (A) | < 0.24A (240mA) |
| 나사 사양 | 십자 평두 나사 - M3 x 8mm - 스틸 (기본 제공 팬 포함) |
Q: 드라이브 트레이를 삽입할 때 상단 및 하단 금속 스프링이 걸리는 느낌이 듭니다. 어떻게 해야 하나요?
A: 드라이브 트레이를 인클로저에서 분리한 후, 트레이 전면의 금속 메쉬 판에 과도한 압력을 가하지 않은 상태에서 다시 삽입해 보시기 바랍니다. 전면 금속 메쉬 판에 과도한 힘을 가하면 상단 및 하단의 금속 스프링이 휘어져 트레이 삽입이 어려워질 수 있습니다. 이러한 경우 무리하게 트레이를 삽입하지 마시고, 금속 스프링 손상을 방지해 주십시오.
 |
| 그림과 같이 금속 메쉬 판에 과도한 압력을 가하지 마십시오. |
