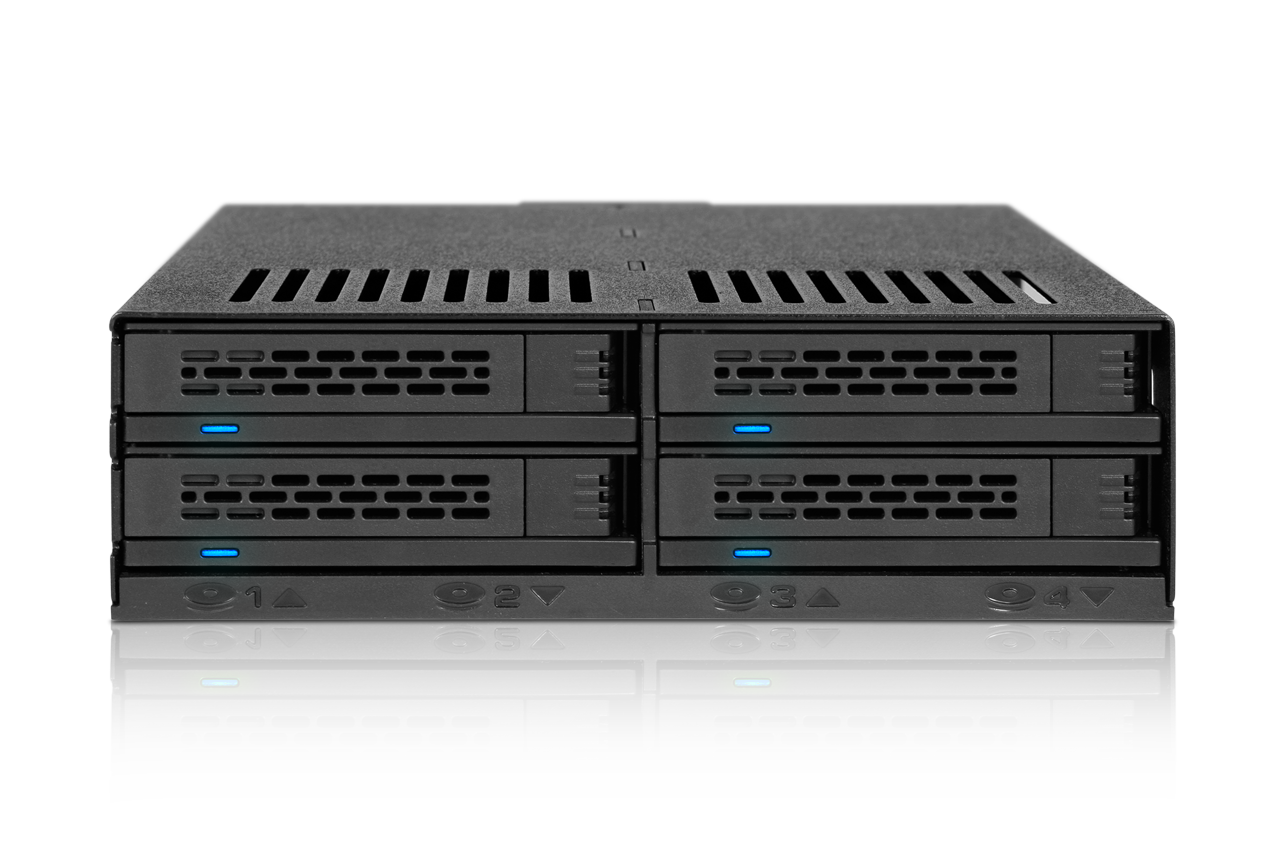

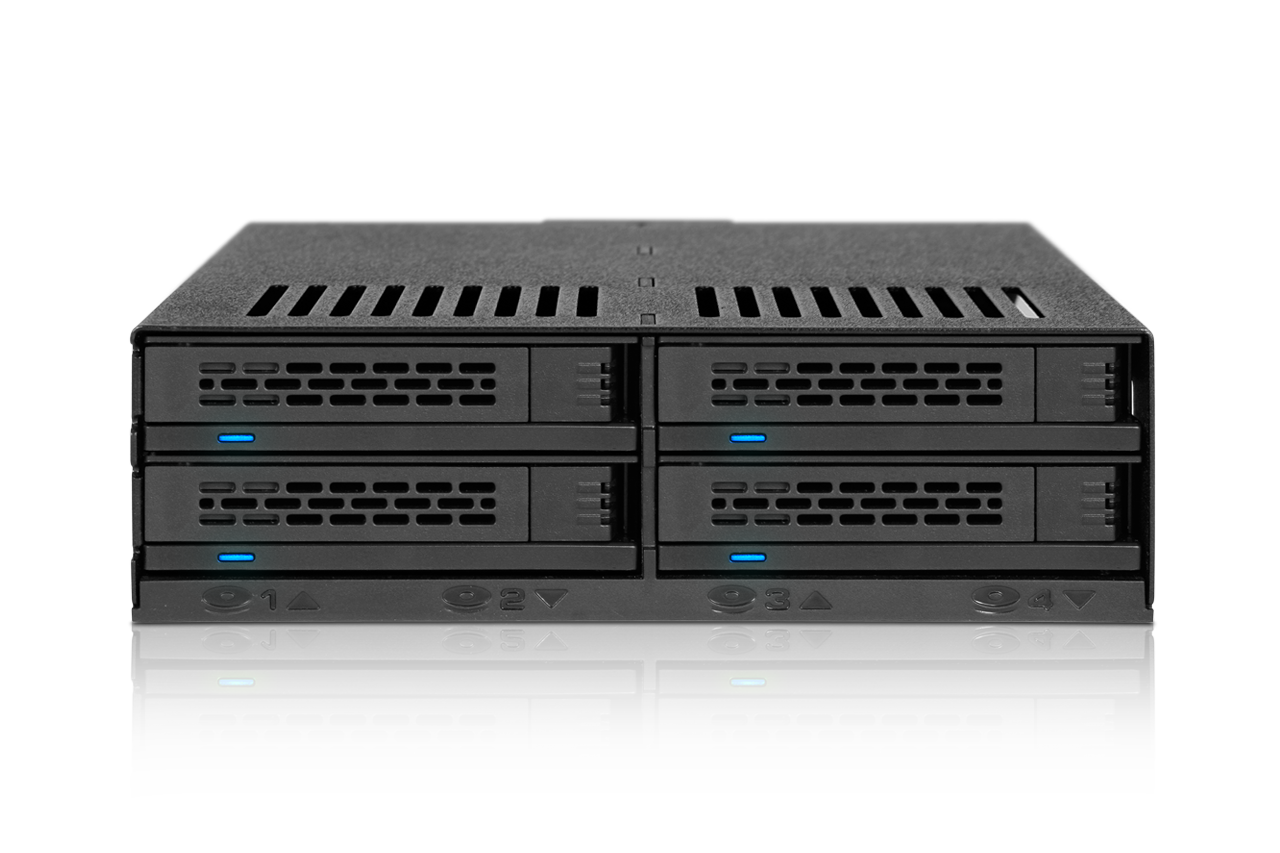

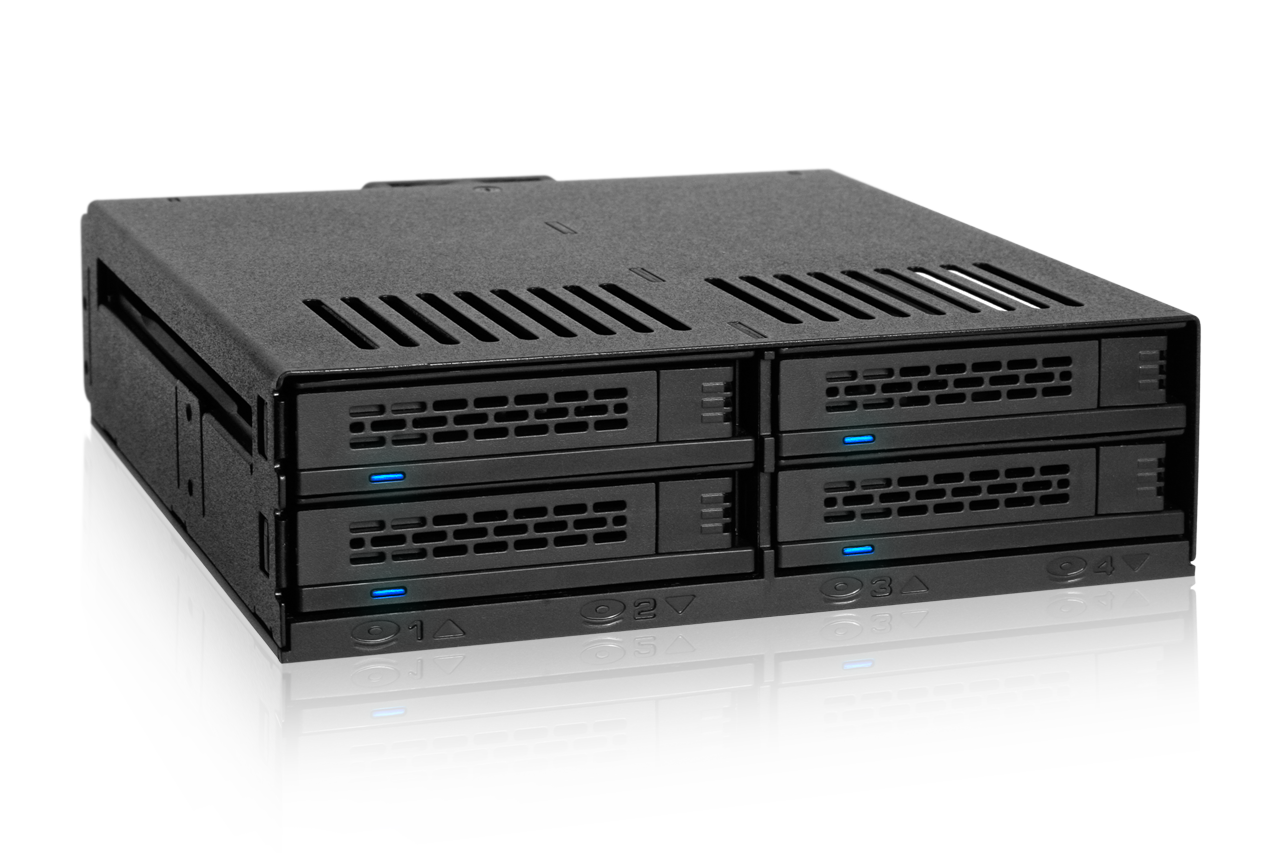

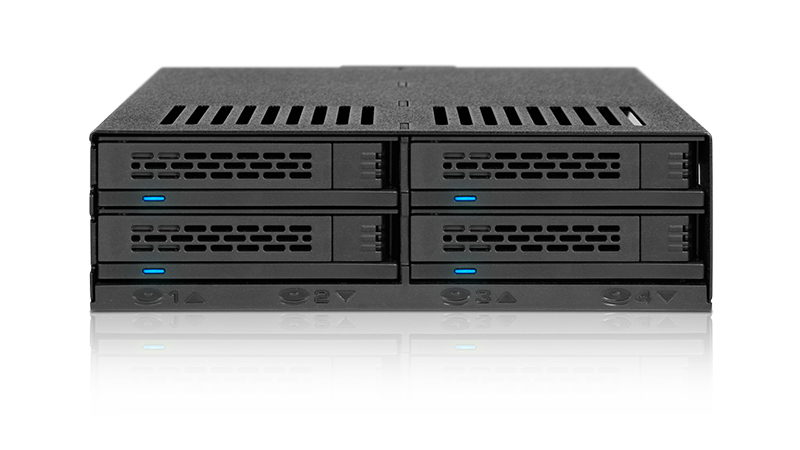

ExpressCage MB324SP-B

5.25베이용 4x 2.5" SAS/SATA HDD&SSD 백플레인 모듈 하드랙
제품 설명서
  • 소개
    MB324SP-B 하드랙은 싱글 5.25인치 베이에 높이 5mm~12.5mm 의 2.5인치 SATA/SAS HDD/SSD 4 개를 수용합니다. 핫스왑이 지원 되어 드라이브 제거가 매우 간단하며 SAS 싱글 채널을 지원합니다 (SAS 호스트 필요임). 무(無)공구 드라이브 설치로 인해 드라이브 설치 및 제거가 매우 편리하며 또한 부가적으로 하단 나사 홀을 제공하여 제품의 안정성을 높였습니다. 제품의 후면에는 40mm 쿨링 팬을 부착하여 드라이브가 항상 적정한 온도를 유지하도록 하였습니다. 40mm 쿨링 팬은 빠름, 느림, 자동 3 단계로 속도 조절을 할 수 있어 드라이브의 사용 상황에 따라 속도를 설정할 수 있습니다. 공간 절약적 디자인 그리고 무(無)공구로 드라이브 설치 기능으로 인해 시스템 업그레이드, 컴퓨터 게이머와 시스템 빌더 사용에 적합합니다.

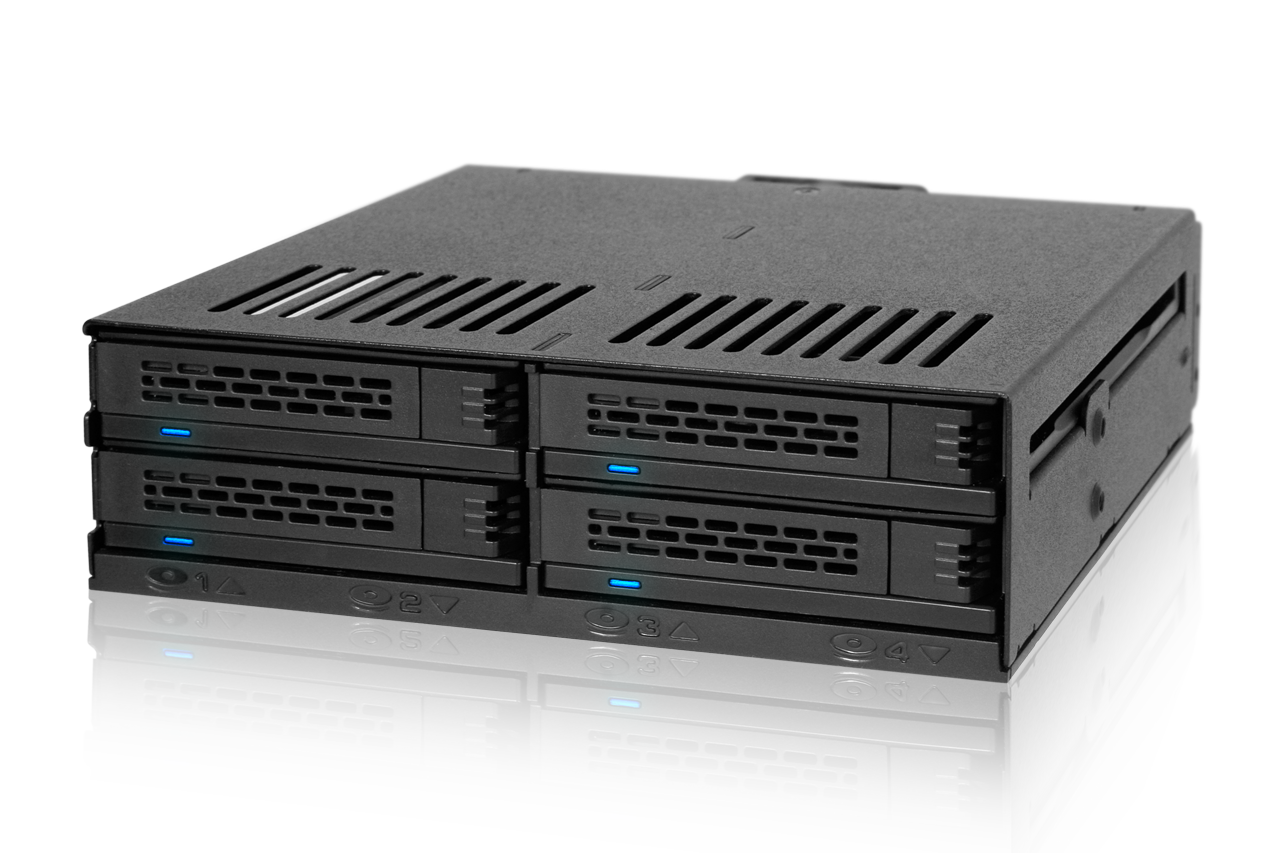

  • 표준 5.25" 공간에 1~4개 2.5" 드라이브를 설치

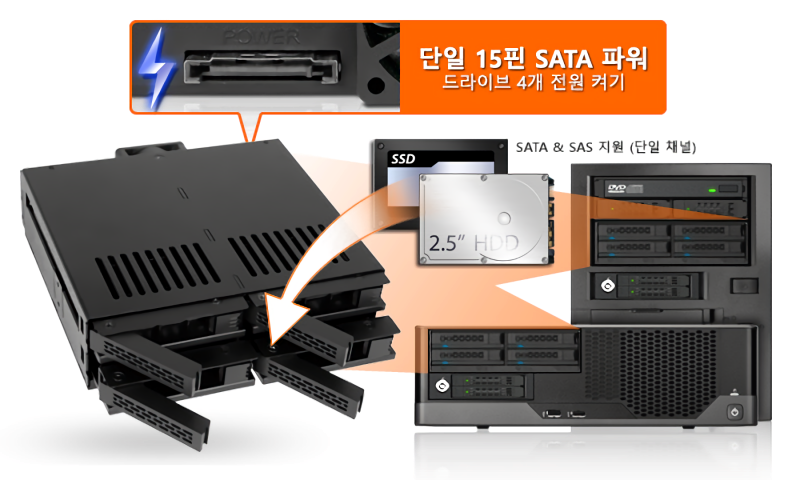

    ExpressCage 시리즈는 ICY DOCK의 최신 제품 군이며 5.25인치 저장 공간을 응용하는 시스템 빌더 및 컴퓨터 게이머들의 수요를 만족시키기 위해 개발되었습니다. MB324SP-B 하드랙은 SATA III 6Gb/s 및 SAS 싱글 채널을 지원합니다 (SAS 컨트롤러 카드 필요). 효율적인 전원 사용을 위해 하나의 15Pin SATA 전원 커넥터로 4개의 드라이브를 가동하며 케이블 혼잡 문제를 해결하여 사용자의 시스템 장비를 간소화하게 설계하였습니다. 이 외에도 (Active Power Technology, APT) 액티브 파워 기술로 인해 드라이브가 가동 되지 않을 때 전원 소모를 절약하게 해줍니다.

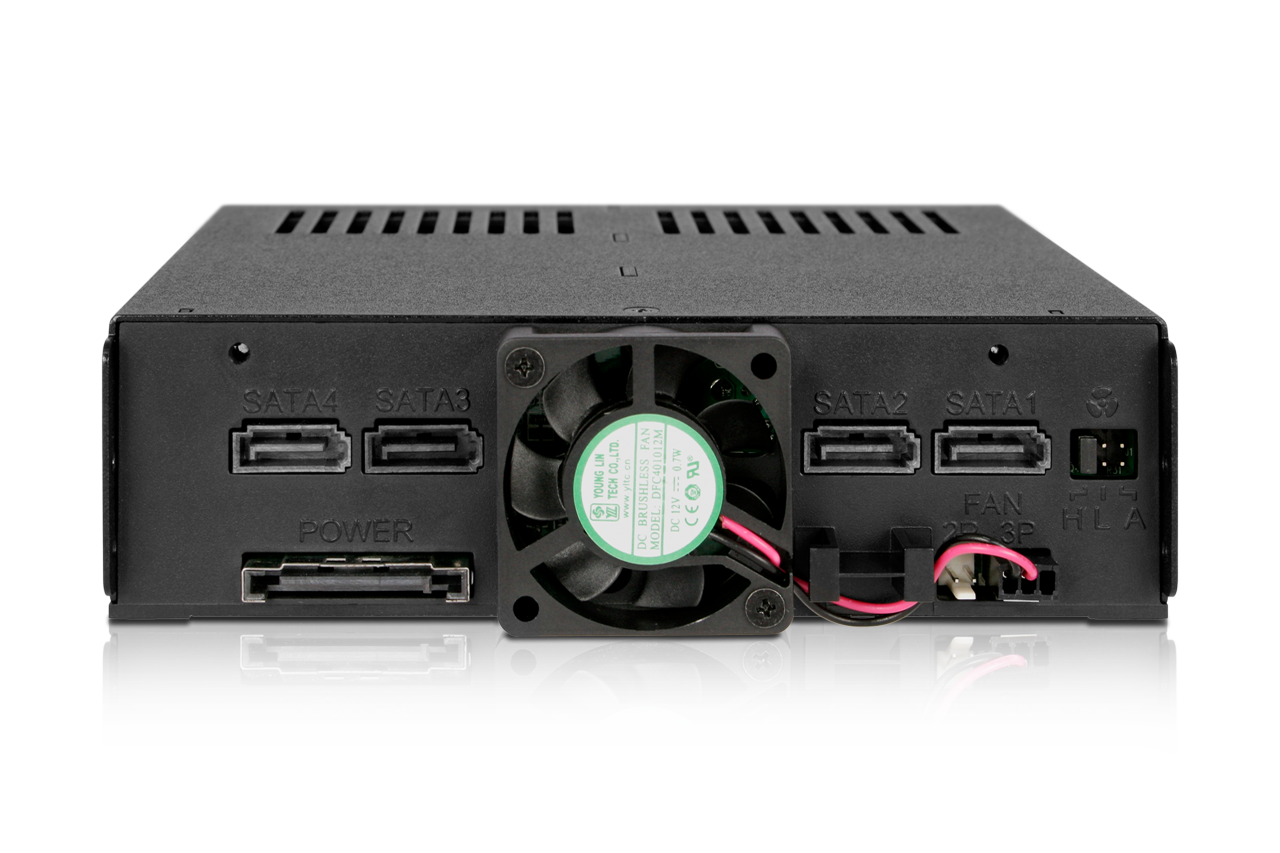

  • SATA 케이지 뒤 냉각 팬 배치, 우수한 쿨링 효능

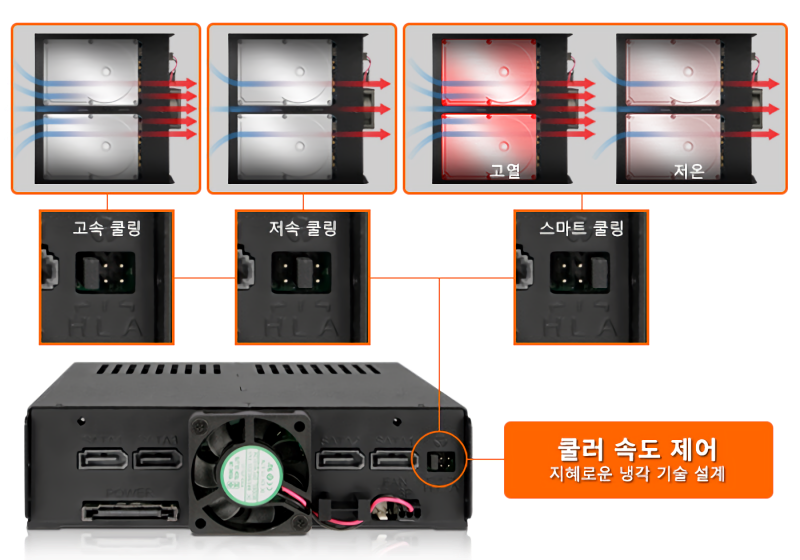

    장기간의 신중한 제품 기획 및 설계를 통해 다베이 전용 하드 드라이브 케이스인 ExpressCage MB324SP-B가 제작 되었습니다. 40mm 쿨링 팬을 제품의 후면 중앙에 설치하여 드라이브가 주위의 통풍구를 통해 열기를 배출하기에 쿨링 효능을 발휘합니다.이 외에도 쿨링 팬 속도 조절 기능으로 내부 공기 흐름량을 조절할 수 있습니다. “빠름”으로 설정하여 공기 흐름을 최대화 할 수 있고, “느림”으로 설정하여 작동 중의 소음을 줄이거나 혹은 “자동 (스마트 쿨링)”으로 설정할 수 있습니다 (드라이브의 온도를 결정하고 그에 따라 팬의 RPM을 변경하여 드라이브를 냉각시킵니다).

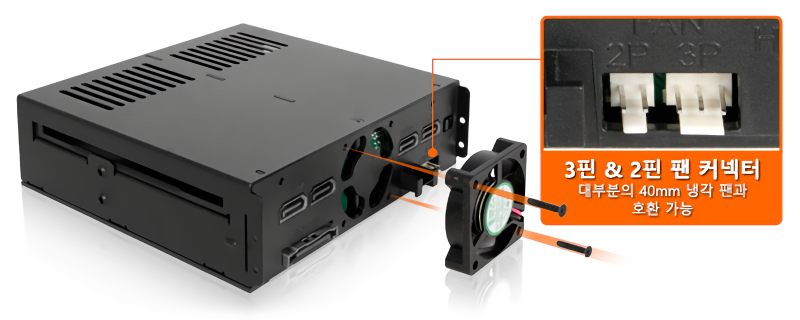

  • 만약 구비된 쿨링 시스템에 만족하지 못한다면 추가적으로 시중에서 40mm 쿨링 팬을 따로 구매하고 MB324SP-B 에 설치하여 쿨링 시스템을 업그레이드가 가능합니다. 시중에서 판매되는 팬의 케이블은 시스템 내에 정리될 수 있기에 공간을 깔끔하게 사용할 수 있습니다. 이 외에도, 각 베이마다 드라이브의 상태를 알려주는 LED 지시등이 포함되어 있으며 부드러운 청색 LED 는 눈의 피로를 덜어줍니다.
  • Express 미니 트레이는 HDD 의 설치 과정을 간소화 시켜주며 무(無)공구 설치로 인해 사용자는 손쉽게 드라이브를 설치 및 제거할 수 있습니다. HDD 의 전면 (커넥터가 없는 측면)을 나사 위치에 맞추어 삽입한 후 HDD 의 후면(커넥터가 있는 측면)을 아래로 장착하면 트레이와 HDD 사이에 아무런 공간이 없게 됩니다. 드라이브를 제거 할 경우에는 삽입 과정과 반대로 하면 됩니다. 먼저 드라이브의 전면을 트레이에서 밀어낸 후 드라이브를 들어서 제거합니다

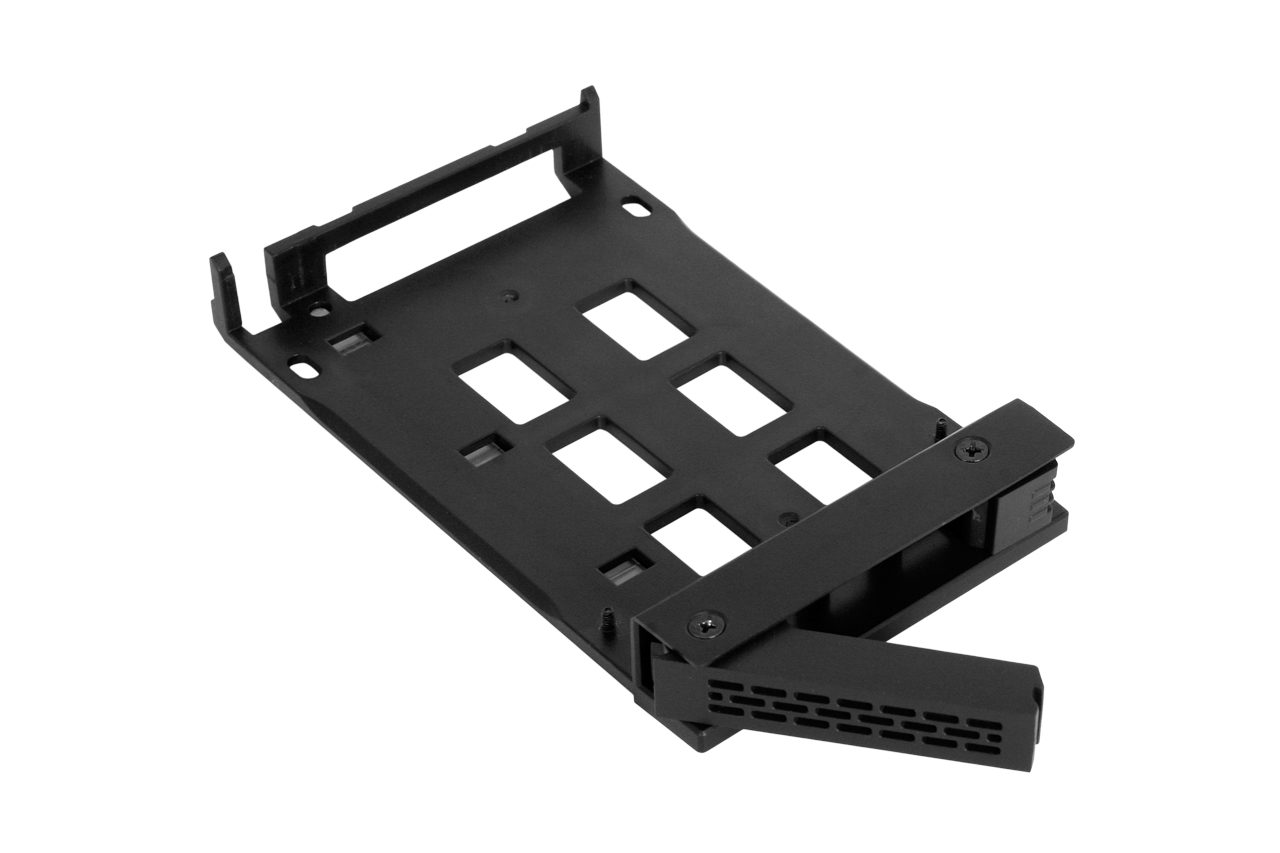

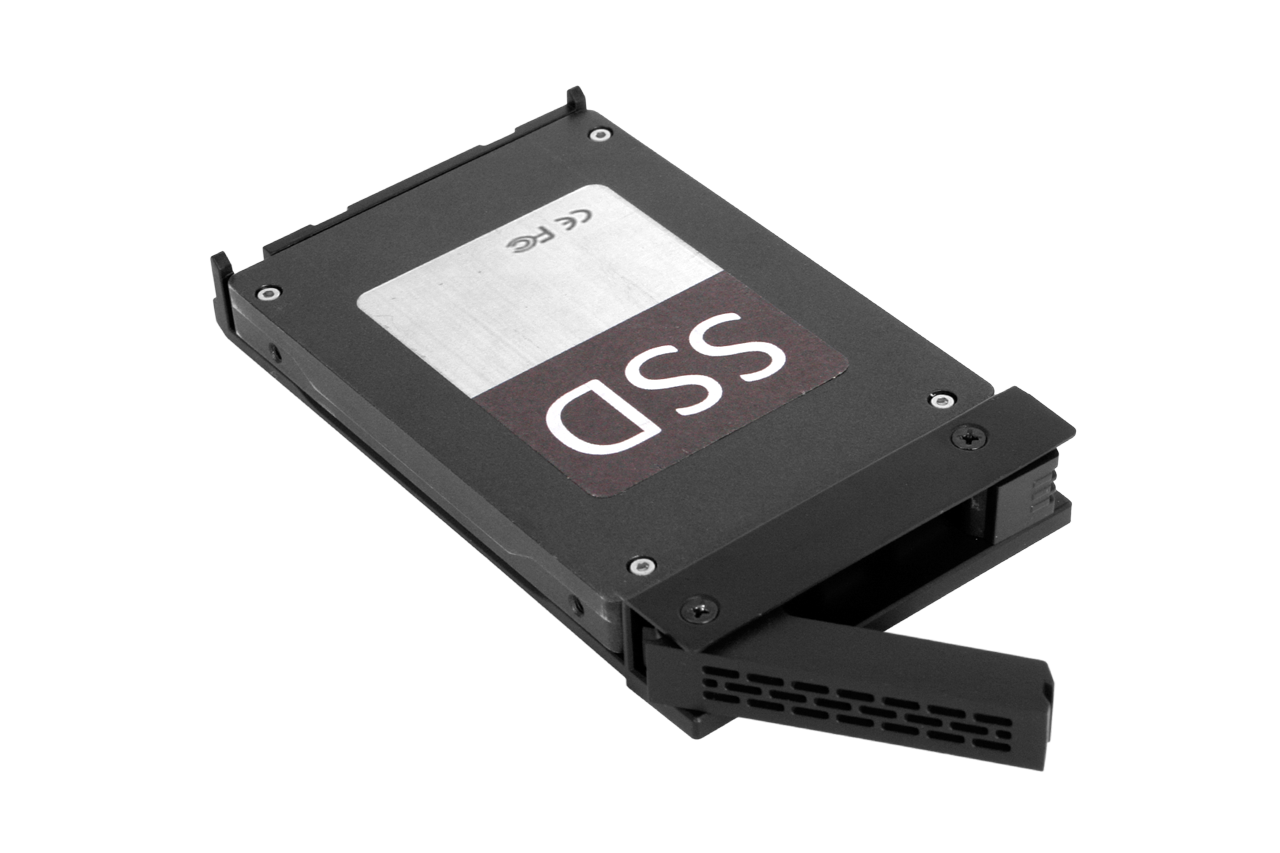

  • 혁신적인 ExpressTray, 이동식 탈부착형 트레이 설계
    마법과 같은 ExpressTray는 드라이브 설치 과정을 간소화하여 2.5인치 HDD/SSD를 설치하는 데 완전한 도구 없는 프로세스를 제공합니다. 몇 초 이내에 드라이브 연결을 쉽고 간단하게 해줍니다. 드라이브의 전면 끝 (커넥터가 없는 쪽)을 내장된 나사 안으로 내려놓기만 하면 끝단이 트레이 바닥과 같은 높이로 고정됩니다. 이제 리어 엔드 (커넥터가 있는 쪽)를 드라이브 위로 아래로 밀고 드라이브와 트레이 사이에 공간이 없는지 확인합니다. 드라이브를 제거하려면 프로세스를 되돌리기만 하면 됩니다. 트레이의 후면 탭을 당겨서 드라이브를 풀고 드라이브를 분리합니다.

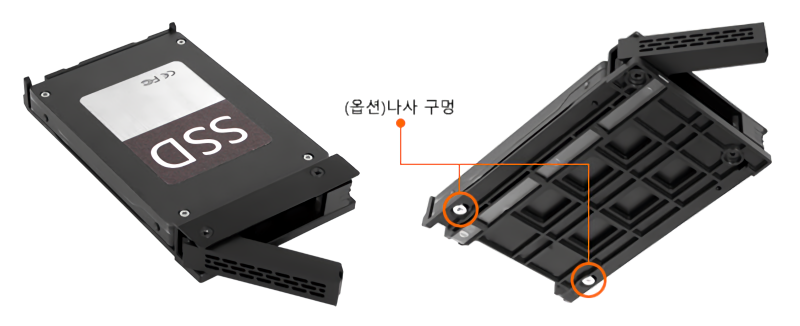

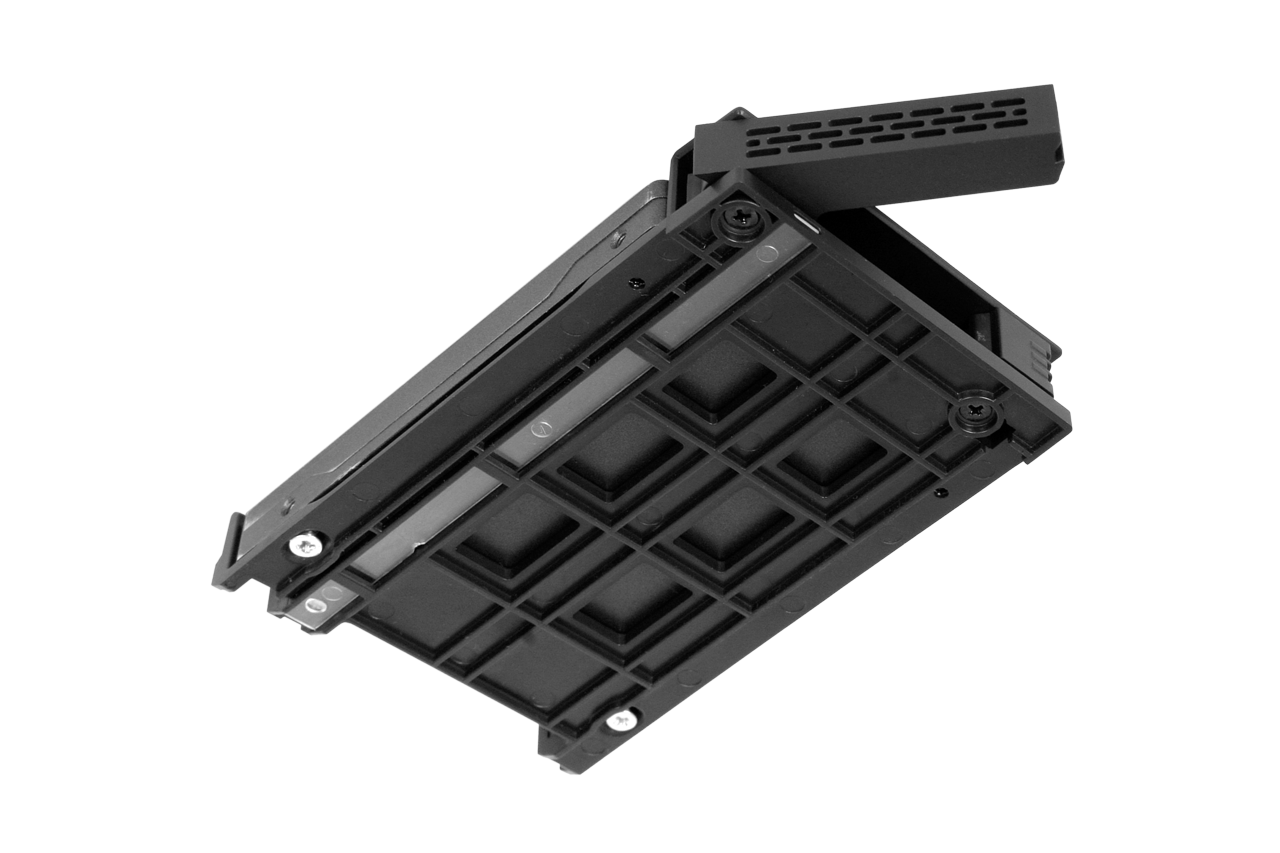

  • 추가적인 드라이브 안정성을 원할 경우 트레이 아래에서 나사 구멍(옵션)을 사용할 수 있습니다. 트레이 앞과 아래의 환기 슬롯은 공기 흐름을 매우 효율적으로 유지하여 드라이브를 차갑게 유지할 수 있도록 도와줍니다.

    알림 : 일부 5.25”베이 무(無)공구 드라이브 설치 제품은 일반 5.25”베이보다 길이가 짧을 수 있습니다. 이는 무(無)공구 5.25”베이가 MB324SP-B와 완전히 호환되는 것을 방지하기 위함입니다. 그러나 삽입 시에 장치를 양 옆으로 움직이며 넣으면 문제는 해결될 수 있습니다.

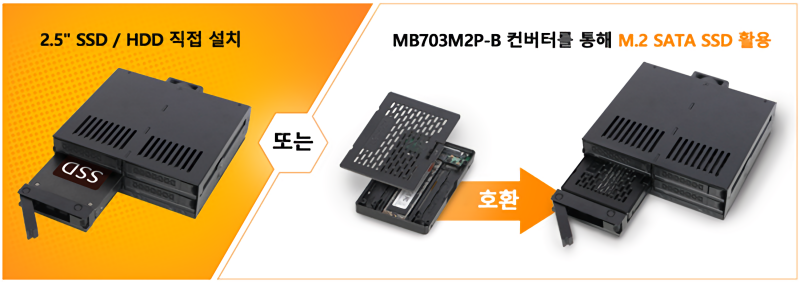

  • 옵션 : M.2 SATA SSD - 2.5인치 SATA SSD 컨버터
    ExpressCage MB324SP-B와 함께 SATA M.2 SSD를 사용하려는 경우, 도구 없이 M.2 SSD를 조절 가능한 MB703M2P-B 컨버터가 M.2 SSD를 2.5인치 폼 팩터로 변환할 수 있습니다. 상세한 정보는 EZConvert MB703M2P-B를 참고하시기 바랍니다.
주요특징
하나의 5.25” 베이에 4개의 2.5" SATA/SAS HDD/SSD 장착

SATA 6Gbps 혹은 SAS 3.0 12Gbps 지원 (싱글 채널)

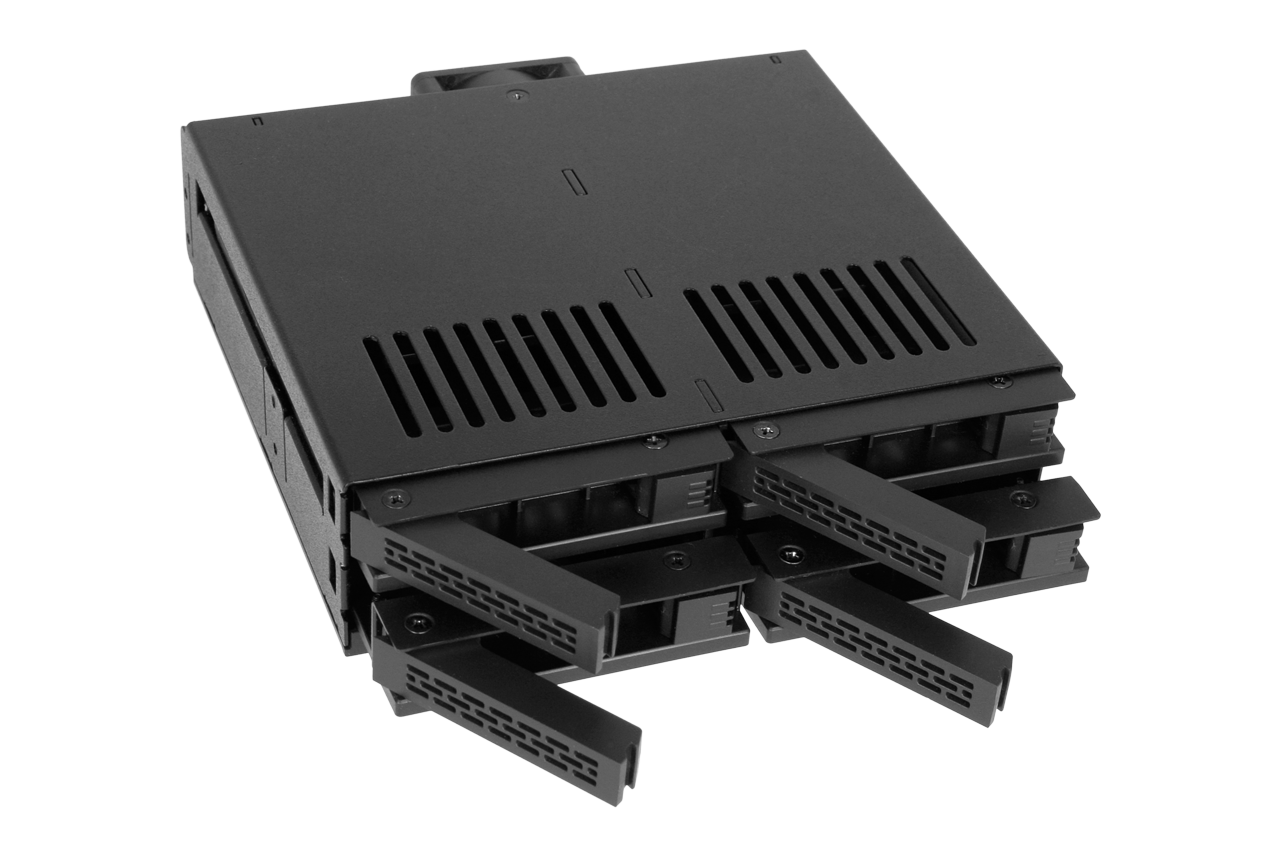

드라이브 제거 및 교체에 용이한 핫스왑 베이

5mm~12.5mm 높이의 2.5” 드라이브 지원

액티브 파워 (Active Power Technology, APT) - 드라이브가 설치되었을 때에만 전원 작동

tool-less를 위한 탈착식 (이동식) ExpressTray 시스템, 트레이 없는 설계와 같이 간편하게 드라이브 설치 및 제거 실현

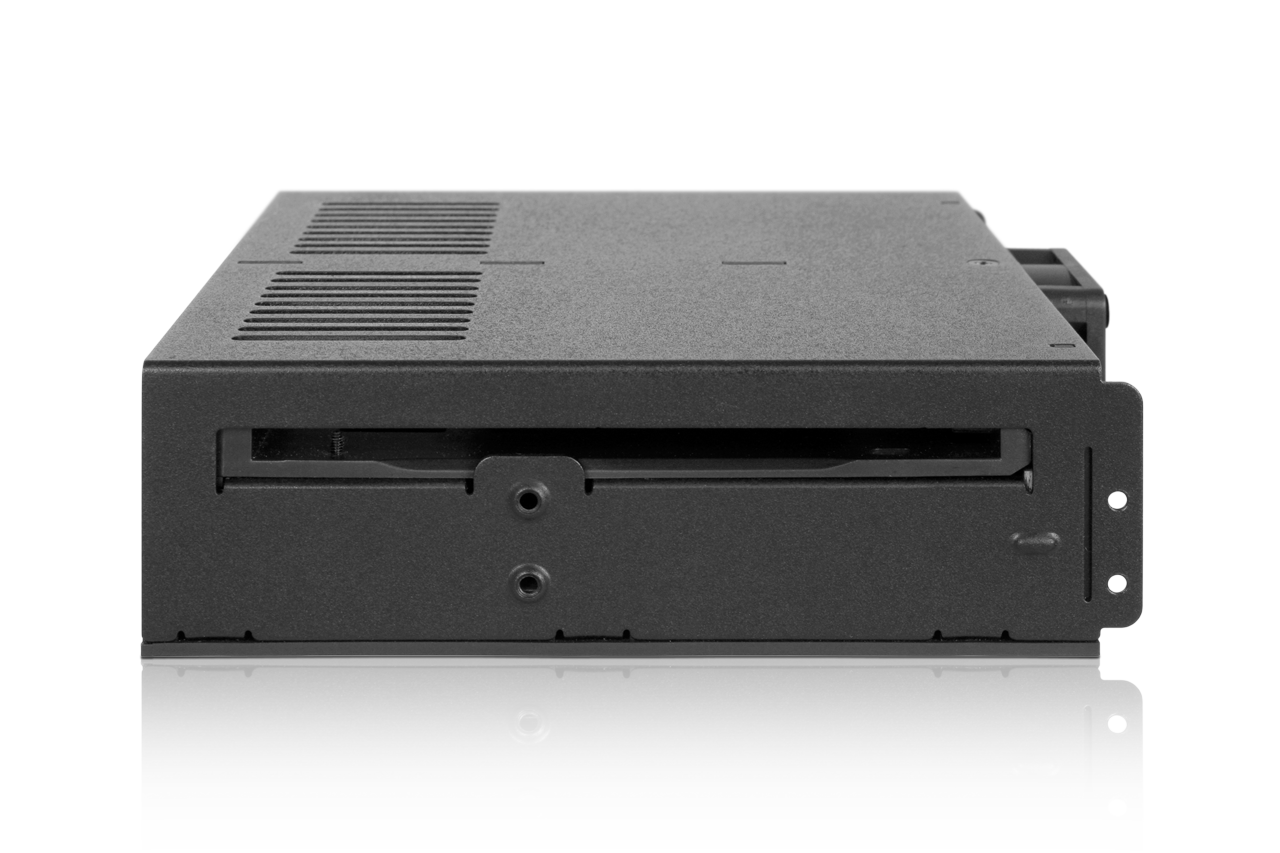

안정성을 높이기 위한 하단 장착 나사 구멍(옵션) 설계

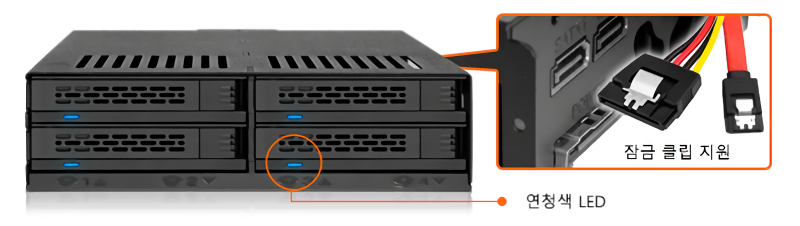

각 드라이브 베이에 부드로운 청색 LED 제공

쿨링 효율을 높이는 교체 가능한 40mm 쿨링 팬

시중에 판매하는 2Pin, 3Pin 커넥터의 쿨링 팬과 교체 가능

단일 15Pin SATA 전원 연결로 드라이브 4개 전원 공급

7Pin SATA 커넥터와 15Pin 전원 어댑터 모두에 대한 잠금 래치 설계

HIGH, LOW 및 AUTO (스마트 쿨링) 3 단계 팬 속도 조절 가능

헤비듀티 ABS 트레이 및 도어 래치가 있는 금속 케이스

공간 절약 설계 및 2.5" HDD/SSD 핫스왑 기능 지원이 필요한 파워 유저 및 시스템 빌더에 적합

스펙
모델명: MB324SP-B
색상: Black
호환되는 드라이브 유형: 2.5" SSD / HDD
호환되는 드라이브 타입: SATA / 싱글 채널 SAS (SAS 호스트 필수)
드라이브 수: 4
최대 드라이브 높이: 12.5mm
드라이브 베이: 1x 5.25" 반 높이 디바이스 베이
호스트 인터페이스: 4x SATA 7pin
입력전력: 1x 15 pin SATA 전원 커넥터
전송 속도: SATA 3.0 최대 6Gbps / SAS 3.0 최대 12Gbps
HDD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 1x 40mm 쿨러
RAID 기능: X
재질: 메탈 및 일부 플라스틱
Hot-Swap 지원: 지원
드라이브 잠금 : X
크기 (깊이 x 너비x 높이): 140.5 x 145.8 x 41.3mm
무게(순 중량): 440g
운송 총량: 516g
LED로 RAID 상태 표시: X
LED로 드라이브 작업 상태 표시: 드라이브 파워 온 : 파란색
HDD 읽기/쓰기 : 파란색 점등
패키지 구성: 1 - 디바이스, 1 - 매뉴얼, 18 - 나사
SATA 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년

호환되는 드라이브 트레이 (케디):

  • MB324TP-B

관련 제품:

사양별로 관련 제품 시리즈:

  • Tool-less+Tray Enclosures
  • Tray-less Enclosures


FAQ

Q: 장치의 장착 나사가 너무 짧아 시스템에 고정할 수 없는 것 같은데 어떻게 해야 할까?

A: 두꺼운 금속 시트가 있는 컴퓨터 케이스의 경우, 포함된 장착 나사(M3*2.5L)가 장치를 완전히 고정하지 못할 수 있습니다. 긴 나사(M3*4L)를 사용하여 장치를 고정하거나 나사 교체를 원하실 경우  marketing@cremax.com.tw  으로 연락하여 문의하시기 바랍니다.


Q: 장치에 부착된 냉각 팬을 교체할 수 있습니까? 그렇게 하면 품질 보증이 무효가 되나요?

A: 우리가 사용하는 냉각 팬은 드라이브 엔클로저와 함께 철저하게 테스트하여 올바르게 작동되고 팬 속도 제어(선택한 모델용)를 통과했습니다. 따라서, 우리는 고객들이 최적의 체험 결과를 얻기 위해 포함된 팬를 사용하는 것을 제안드립니다. 그러나 제공한 팬이 모든 용도에 적합하지 않을 수도 있다는 것을 알고 있으므로 서드 파티 팬을 사용하더라도 보증서비스를 접수해드립니다. 단, 서드 파티 팬이 장치에 전기적 손상을 일으킬 경우는 보증이 무효가 될 수 있습니다.


Q:  타사의 냉각 팬을 구입하기 전에 어떤 사양을 확인해야 하나요?

A:아래는 MB324SP-B 의 요건이 맞으며 호환 가능한 팬 모델 정보입니다.



팬 규격 (LxWxH) 40 x 40 x 10mm 40 x 40 x 20mm
연결 타입 3 Pin Wafer
정격 전압 (VDC) 12V DC
정격부하전류 (A) < 0.12A (127mA)
나사 타입 Phillips Flat Head - M3 x 15mm - 스틸 (제공드린 팬과 함께 포함돼 있음) Phillips Flat Head - M3 x 25mm – 스틸 (포함되지 않으므로 별도 구매 필요임)



호환 가능한 팬 모델



(테스트를 진행하지 않았으므로 사용에 따른 모든 리스크 사용자가 부담함)
