ExpressSlot Core MB305M4P-B

PCIe 확장슬롯용 M.2 NVMe to PCIe 4.0 x4 어댑터 컨버터
제품 설명서
  • 메인보드 슬롯이 거의 찰 상태에서 시스템 드라이브로 추가하려면...
    ExpressSlot Core MB305M4P-B는 M.2 NVMe SSD 전용으로 설계된 PCIe 4.0 x4 확장 카드로, 도구 없이 탈착 가능한 M.2 NVMe SSD 트레이를 갖추고 있어 사용자가 드라이브에 빠르게 액세스하고 쉽게 유지 관리할 수 있습니다.

    IT 전문가, 영상 편집자 및 게이밍 유저는 케이스를 열 필요 없이 M.2 NVMe SSD를 빠르게 설치하거나 교체할 수 있습니다. 이 제품은 서버, 산업용 컴퓨터, 워크스테이션 및 대용량 미디어 데이터 관리가 필요한 응용 환경에 적합합니다. 시스템 가동 중지 시간을 줄이고 생산성을 높이며 대규모 미디어 데이터베이스를 효율적으로 관리하려는 사용자에게 MB305M4P-B는 최적의 스토리지 관리 솔루션을 제공합니다.
  • 혁신적인 M.2 NVMe SSD 탈착식 설계
    기존의 M.2 NVMe SSD PCIe 확장 카드와 달리, ExpressSlot Core MB305M4P-B는 스토리지 관리의 새로운 패러다임을 제시합니다. 탈착식 M.2 NVMe SSD 트레이가 장착되어 IT 관리자가 PCIe 슬롯을 통해 SSD를 손쉽게 관리할 수 있습니다. 드라이브 트레이는 빠르고 도구가 필요 없는 간편한 작동을 지원하여 데이터 백업, 시스템 복원 또는 고성능 환경에서의 일상적인 드라이브 관리를 최적화합니다. 산업용 컴퓨터 시스템의 정기적인 유지 관리나 중요한 상황에서, IT 관리자는 PCIe 확장 카드를 완전히 제거하지 않고도 시스템 케이스만 열어 작업을 수행할 수 있어 더욱 효율적이고 편리한 스토리지 관리 솔루션을 제공합니다.
  • M.2 NVMe SSD 지원 & 도구 없이 간편한 설치 디자인
    MB305M4P-B는 도구가 필요 없는 혁신적인 설치 설계를 통해 M.2 NVMe SSD 장착 과정을 더욱 간편하게 만듭니다. 설치 방법은 간단합니다. 먼저, M.2 SSD의 금색 커넥터 핀 반원형 구멍을 트레이의 나사 구멍 위 반원형 슬롯(홈)에 맞춥니다. 다음, 검은색 원형 나사 잠금 장치와 함께 M.2 NVMe SSD를 트레이에 올려놓습니다. 흰색 써멀 패드를 부착한 후, 검은색 알루미늄 히트싱크 커버를 다시 닫으면 설치가 완료됩니다. 이 모든 과정은 단 60초 이내에 완료되며, PCIe 슬롯에서 MB305M4P-B를 제거하지 않고도 SSD를 빠르게 설치 또는 교체할 수 있어 사용 편의성과 시스템 연속성을 보장합니다.
  • 고성능 컴퓨터를 위한 필수 스토리지 열 관리 설계
    MB305M4P-B는 알루미늄 히트싱크 커버와 고성능 써멀 패드를 갖추고 있어 M.2 NVMe SSD의 열을 효율적으로 방출합니다. 이러한 설계는 고부하 PCIe 4.0 작업 환경에서도 SSD가 안정적인 성능을 유지하도록 하며, 과열로 인한 속도 저하(Thermal Throttling)를 방지하여 데이터 전송 속도를 극대화합니다. 또한, 향상된 공기 흐름 설계를 통해 고속 데이터 전송 작업 시 SSD가 생성하는 열을 빠르게 배출하여 시스템이 안정적이고 신뢰할 수 있는 작동을 유지합니다. 기업용 데이터 센터 및 고성능 연산 환경에 최적화된 스토리지 열 관리 솔루션을 제공합니다.

    엄격한 환경에서 사용할 스토리지 시스템을 계획 중이라면, 강력한 금속 외장 구조와 풀 메탈 드라이브 트레이를 갖춘 엔터프라이즈 에디션 ExpressSlot Elite MB840M2P-B 제품이 이상적인 선택이 될 수 있습니다.
  • 효율적인 성능 업그레이드, 합리적인 가격
    MB305M4P-B 스토리지 확장 카드는 PCIe 4.0 인터페이스를 사용하여 최대 64Gbps 전송 속도를 지원하며, 이는 SATA III보다 10배 빠른 속도입니다. AI 연산, 빅데이터 분석, 클라우드 컴퓨팅 등 고속 데이터 액세스가 필요한 응용 환경에서도 뛰어난 성능을 제공합니다. 낮은 지연 시간과 빠른 데이터 처리 능력으로 시스템의 데이터 처리 역량을 극대화하고, 미래형 고부하 데이터 환경에 대비할 수 있습니다. 특히 전문가, 게이머, 영상 편집자 및 콘텐츠 제작자에게 적합하며, 게임 성능 및 생산성 향상을 원하는 사용자에게 이상적인 선택입니다.
  • 시스템 호환성 극대화
    ExpressSlot Core MB305M4P-B는 PCIe 4.0 x4 인터페이스를 채택하여 x4, x8, x16 PCIe 확장 슬롯과 완벽히 호환됩니다. 서버, 워크스테이션, 개인 스튜디오 PC 시스템 업그레이드 등 다양한 시스템 아키텍처에 유연하게 통합될 수 있어 최고의 시스템 성능을 보장합니다. 고성능 컴퓨팅 작업 환경에서 안정적이고 빠른 데이터 액세스를 원하는 사용자에게 이상적인 스토리지 확장 솔루션입니다.
  • 실시간 드라이브 모니터링 및 에너지 절약 설계
    MB305M4P-B는 드라이브 상태 LED 표시등을 갖추고 있어 SSD 전원 및 읽기/쓰기 상태를 즉각 확인할 수 있습니다. SSD 미설치 시 전원을 자동 차단하여 에너지 효율 관리와 시스템 전력 소비 절감을 실현합니다. 고성능 시스템 환경에서도 최적화된 에너지 관리로 안정적이고 지속 가능한 운영을 보장합니다.
  • 실시간 드라이브 상태 모니터링으로 빠른 문제 해결
    MB305M4P-B는 2-pin 드라이브 작동 상태 신호 출력 기능(연결 케이블 별매)을 지원하여 드라이브 작동 신호를 PC 케이스의 LED 표시등 또는 외장형 LED 패널로 전송할 수 있습니다. 이를 통해 이상 상태 발생 시 신속한 문제 해결이 가능합니다.

    게이밍 시스템 사용자 및 DIY PC 빌더는 시각적 상태 표시등을 통해 드라이브 작동 상태를 쉽게 확인할 수 있습니다. 또한, 영상 편집 전문가는 다중 드라이브 작업의 데이터 처리 상태를 즉각 모니터링하여 읽기/쓰기 오류 방지 및 작업 효율성을 극대화할 수 있습니다.
  • 유연한 PCIe 슬롯 브래킷 구성
    MB305M4P-B는 PCIe 슬롯 브래킷을 풀 하이트(Full-Height) 및 로우 프로파일(Low-Profile)로 교체할 수 있어 다양한 시스템 아키텍처의 설치 요구 사항을 충족합니다. 시스템 설정에 맞게 유연하게 선택하여 다양한 PC 장치와 통합할 수 있습니다.

    - 로우 프로파일 : 소형 케이스 또는 미니 서버에 적합하여 공간 활용을 극대화
    - 풀 하이트 : 표준 데스크톱 시스템에 적합하여 견고한 장착과 최대 성능 운영 지원

맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ExpressSlot Elite MB305M4P-B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
PCIe 4.0 x4 최대 64Gbps 전송 속도 지원

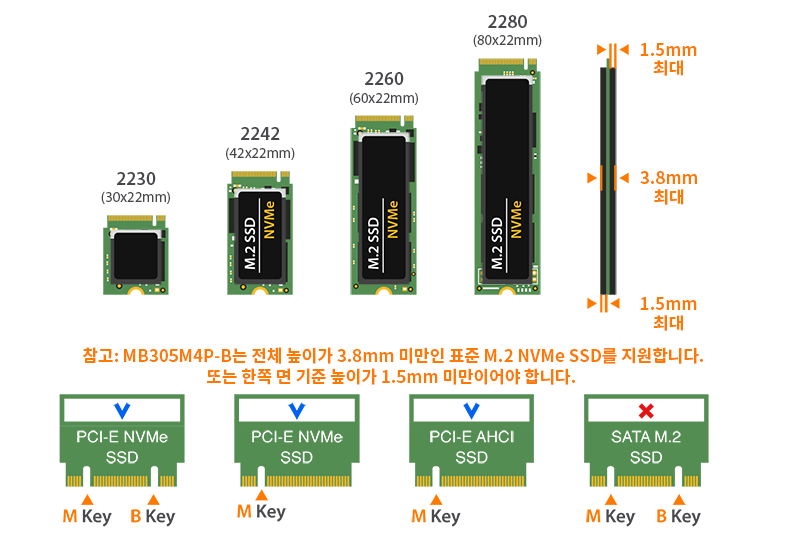

1x M.2 PCIe NVMe SSD 맞춤 : 2230 (30mm), 2242 (42mm), 2260 (60mm)  2280 (80mm)

PCIe 4.0 x4 인터페이스 사용, x8 및 x16 슬롯과도 호환

단일 너비 풀 높이 또는 하프 높이 PCIe 확장 슬롯에 설치

빠르고 간편한 SSD 유지보수를 위한 Tool-less 탈착식 드라이브 트레이

최적의 열 방출을 위한 알루미늄 방열판 뚜껑 및 포함된 열 패드

액티브 파워 기술 (Active Power Technology, APT) 기능으로 드라이브가 삽입되자 LED 불이 즉시 표시

PCIe 인터페이스가 전원 및 데이터 전송을 제공하여 케이블 혼잡 감소

SSD 상태를 모니터링하는 드라이브 활동 LED 표시기

옵션인 HDD 활동 신호 출력을 통해 드라이브 활동 신호를 컴퓨터 케이스로 전송


스펙
모델명: MB305M4P-B
색상: Black
호환되는 드라이브 유형: 1x M.2 PCIe NVMe SSD (2230/2242/2260/2280)
호환되는 드라이브 타입: M.2 PCIe 3.0/4.0 NVMe SSD
드라이브 수: 1
드라이브 베이: 1x PCIe 3.0 또는 4.0 x4 / x8 / x16 확장 슬롯
호스트 인터페이스 PCIe 4.0 x4
입력전력: PCIe
전송 속도: 최대 64Gbps (하드 드라이브 속도에 따라 다름)
SSD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 수동식 냉각을 통해 장치 방열
재질: 금속 IO 브래킷/커버, PCBA & 플라스틱 실드
크기 (너비 x 높이 x 깊이): 112.4 x 21.6 x 120.9mm
무게(순 중량): 51.2g
운송 총량: 154.3g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온 : 파란색
SSD 읽기/쓰기 : 파란색 점등
빈 드라이브 : LED 꺼짐
패키지 구성: 디바이스, 매뉴얼, 써멀패드, M.2 장착 클립, 나사
 SSD 커넥터 사용 횟수: 5,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년


관련 제품 시리즈:

  • NVMe Enclosures
  • Space-Saving Enclosures

FAQ

Q: PCIe 어댑터 카드에 연결한 새 NVMe SSD의 성능이 떨어지거나 작동이 불안정한 이유는 무엇인가요?

A:고속 PCIe 장치인 NVMe SSD는 정확하고 안정적인 신호 무결성(signal integrity) 이 확보되어야 정상적으로 작동합니다. 만약 NVMe SSD가 PCIe 어댑터 카드를 통해 CPU와 거리가 먼 PCIe 슬롯에 연결될 경우, 메인보드의 신호 경로가 길어져 신호 감쇠(signal degradation) 발생 가능성이 높아집니다. 이러한 신호 감쇠는 NVMe SSD의 성능 저하, 불안정한 작동, 인식 오류 등을 유발할 수 있습니다.

최적의 성능을 위해서는 반드시 CPU에 직결된 PCIe 슬롯에 어댑터 랙을 장착하시는 것을 권장드립니다. 이렇게 하면 신호 전송 거리가 짧아져 신호 감쇠 위험이 크게 줄어들고, NVMe SSD의 안정적인 속도와 일관된 작동 성능을 기대할 수 있습니다.


Q: ICY DOCK 인클로저에 설치한 M.2 SSD가 시스템에서 감지되지 않습니다.

A: M.2 SSD는 핫 스왑용으로 설계되지 않았으므로 M.2 SSD를 삽입하거나 제거하기 전에 장치/시스템의 전원을 끄는 것이 좋습니다. 시스템이 여전히 드라이브를 인식할 수 없는 경우, 다음 단계에 따라 새 하드웨어를 수동으로 검색하십시오.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브 아이콘 를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q:ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 최대 64Gbps의 전송 속도로 PCIe 4.0x4 표준을 지원합니다.


Q: M.2 SSD를 드라이브 트레이에 넣은 후 드라이브 트레이의 뚜껑을 닫는 데 어려움이 있으며 드라이브 엔클로저까지 드라이브 트레이를 삽입할 수 없습니다.

A: M.2 SSD는 반드시 조절 가능한 M.2 락커로 잠급니다. M.2 잠금 장치가 완전히 고정되지 않으면 트레이 리드가 제대로 닫히지 않습니다. M.2 로커를 고정하거나 커버를 닫는 데 어려움이 있을 경우, 사용하는 M.2 SSD가 전체 높이가 3.8mm를 초과하지 않는 각 측면의 1.5mm 미만의 표준 M.2 SSD 두께를 따르지 않을 수 있습니다. M.2 SSD를 비표준 두께로 사용하면 M.2 락커와 트레이 리드에 부적절한 장력이 발생하여 M.2 커넥터가 잘못 정렬됩니다. 드라이브 트레이를 인클로저에 삽입하는 데 문제가 있는 경우 즉시 작동을 중지하고 드라이브 두께를 점검하여 표준 M.2 SSD 두께 (각 측면 1.5mm 미만, 총 높이 3.8mm 미만)를 준수하는지 확인하세요.

Metal heat dissipation sticker



주의: 일부 M.2 SSD는 금속 열 분산 스티커를 사용하여 각 측면의 두께가 1.5mm보다 커집니다. 스티커를 떼면 문제가 해결되지만 SSD를 사용에 따른 모든 리스크 사용자가 부담합니다 (SSD 보증이 무효화될 수 있음).



ICY DOCK 인클로저는 두께가 표준인 M.2 SSD와 호환되도록 설계됐다. 구입하기 전에 드라이브 두께를 확인하는 것이 좋습니다. 자세한 내용은 아래의 호환되지 않는 M.2 SSD 목록을 참조하세요.



ICY DOCK 인클로저와 호환되지 않는 M.2 NVMe SSD:




문제가 지속되면 icydockkr@naver.com 으로 연락해주시기 바랍니다. 문제를 최대한 빨리 해결할 수 있도록 대응드립니다.

호환/불호환 M.2 SSD 아이템을 공유해주시려면 이메일 을 통해 연결해주시기 바랍니다.


Q: PC 케이스/섀시의 전면 패널에서 드라이브 상태를 확인하고 싶습니다. 어떻게 해야 하나요?

A: 제품의 PCBA에는 2핀 전면 패널 헤더가 있습니다. 전면 I/O 배선을 제품의 해당 2핀 헤더에 연결하면 전면 패널에서 드라이브 상태를 확인할 수 있습니다. 자세한 연결 방법은 PC 케이스/섀시의 사용 설명서를 참조하시기 바랍니다.

드라이브 상태 LED 표시
파워 온 지속 불빛
드라이브 읽기/쓰기 점멸 불빛

주위: PC 케이스/섀시에 연결된 I/O 배선은 제품 패키지에 포함되어 있지 않습니다.


Q:시스템에 카드를 설치할 때 시스템이 부팅을 거부하거나 BIOS로 전환하지 않습니까?

A:시스템의 마더보드에 대한 BIOS 업데이트가 있는지 확인하십시오. MB305M4P-B를 사용하기 전에 BIOS 업데이트 후 몇 번 다시 시작해야 할 수 있습니다. 마더보드 제조업체와 BIOS 업데이트에 대한 지침을 따르십시오. BIOS 업데이트 후에도 문제가 계속 발생하면 contact us 연락하십시오.
