4 x M.2 PCIe NVMe SSD 장착 가능 (크기 2230, 2242, 2260, 2280)
|
| • |
1 x PCIe 5.0 x16 슬롯 사용 (PCIe 16x의 경우, 4개의 드라이브 접근을 위해 PCIe 분기 x4, x4, x4, x4가 필요) |
| • |
단일 폭 전체 높이 PCIe 익스프레스 슬롯에 설치
|
| • |
도구가 필요 없는 탈착식 드라이브 트레이로 손쉬운 유지보수 가능
|
| • |
빠르고 간편한 SSD 제거 및 설치를 위한 퀵 릴리즈 손잡이 디자인
|
| • |
충분한 냉각 시스템 또는 저소음 환경을 위한 팬 on/off 스위치 제공
|
| • |
Active-Power Technology (APT) – 드라이브가 설치되지 않았을 때 전원을 차단하여 전력 절약
|
| • |
PCIe 인터페이스를 통한 전력 및 데이터 전송으로 케이블 혼잡 감소
|
| • |
포함된 써멀 패드가 SSD에서 알루미늄 히트싱크 덮개로 열을 전달
|
| • |
모든 결함에 대해 업계 최고 수준의 3년 제한 보증
|
| • |
전문적으로 훈련된 미국 기반 기술 지원 요원의 무료 지원
|
| 모델명 : | MB204MP-B |
| 색상 : | Black |

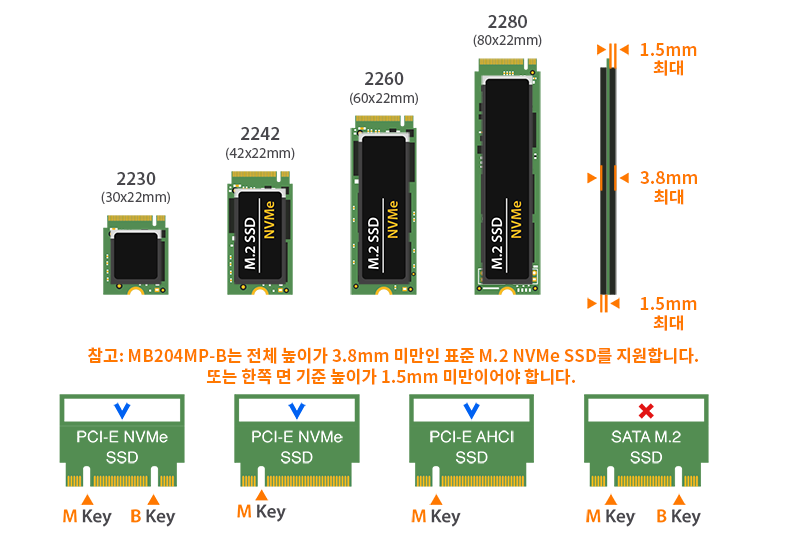

| 호환되는 드라이브 유형 : | M / B + M key M.2 PCIe NVMe SSD 2230/2242/2260/2280 |
| 호환되는 드라이브 타입 : | M.2 PCIe 3.0/4.0/5.0 NVMe SSD |
| M.2 드라이브 수 : | 4 |
| 드라이브 베이 : | 1x PCIe 5.0 또는 4.0 x16 확장슬롯 (마더보드에는 PCIe x16 슬롯의 경우 x4/x4/x4/x4로 분기되는 기능이 필요) |
| 호스트 인터페이스 : | PCIe 5.0 x16 |
| 입력전력 : | 1x PCIe 골든 핑거 1x PCIe 6 pin 파워 커넥터 |
| 전송 속도 : | 드라이브당 PCIe 5.0 x4 최대 128Gbps |
| SSD 용량 지원 : | 용량 제한 없음 |
| 드라이브 냉각 기능 : | 50 x 50 x 15mm 쿨러 |
| 재질 : | 금속 IO 브래킷/커버 (PCBA 및 플라스틱 실드 포함) |
| Hot Plug : | 지원 |
| 크기 (너비 x 높이 x 깊이) : | 126.9 x 21.59 x 204.5 mm |
| 무게 (순 중량) : | 229g |
| 운송 총량 : | 370g |
| LED로 드라이브 작업상태 표시 : | 드라이브 파워 온 : 녹색 SSD 읽기 / 쓰기 : 녹색 점등 빈 드라이브 : LED 꺼짐 |
| 패키지 구성 : | 디바이스, 매뉴얼, 써멀패드, M.2 SSD 마운팅 클립, 나사 |
| M.2 커넥터 사용 횟수 : | 5,000 |
| 습도 : | 5%~65% RH |
| 작동 온도 : | 0°C to 60°C (32°F to 140°F) |
| 스토리지 온도 : | -35°C to 70°C (-31°F to 158°F) |
| 규정준수 : | CE, RoHS, REACH |
| A/S 보증기간 : | 3년 |
관련 제품:
관련 제품 시리즈:
퀵 링크:
Q: MB204MP-B/MB204MP-1B 하드랙 제품이 설치된 메인보드에서 4x NVMe SSD를 인식하고 읽을 수 있도록 하려면 어떤 조건이 필요할까요?
A: 메인보드가 다음 조건을 충족해야 4x NVMe SSD를 인식하고 읽을 수 있습니다:
팁 : PCIe 레인 가용성은 메인보드 및 CPU 사양, 그리고 설치된 PCIe SSD와 기타 장치 수에 따라 달라집니다. 호환성 리스트만으로 MB204MP-B/MB204MP-1B의 호환성을 보장할 수 없으므로, 시스템 내 PCIe 레인 수와 남아 있는 PCIe 슬롯이 MB204MP-B/MB204MP-1B와 4x M.2 NVMe SSD를 완벽하게 지원할 수 있는지 메인보드 제조사에 문의하시길 권장합니다.
만약 메인보드 제조사로부터 정보를 얻지 못하셨다면, 아래 단계에 따라 호환성을 직접 확인해보세요. (Asus, ASRock 및 AORUS 메인보드에 한함).
1단계 : 마더보드 호환성 및 PCIe 분기 설정에 따른 SSD 배열 리스트 파일을 열고 사용 중인 메인보드 모델을 찾습니다.
2단계 : 메인보드 모델을 찾은 후, 사용 중인 CPU에 따라 MB204MP-B/MB204MP-1B를 지원할 수 있는 PCIe 슬롯을 확인합니다. 4X M.2 NVMe SSD 모두를 인식하려면, PCIe 슬롯이 4(x4+x4+x4+x4)를 지원해야 합니다. 만약 PCIe X16_1 슬롯이 GPU나 RAID 카드와 같은 다른 PCIe 장치로 점유되어 있다면, PCIe X16_2 및 PCIe X16_3 슬롯은 남은 PCIe 레인만을 사용할 수 있습니다. 메인보드 모델, CPU 유형, 현재 PCIe 슬롯 사용 상태에 따른 PCIe 레인 분배를 참고하여 MB204MP-B/MB204MP-1B를 설치할 수 있는 적합한 PCIe 슬롯을 찾아보세요. 아래 예시는 ASUS AMD CROSSHAIR VII HERO 메인보드를 사용하여 호환성 리스트를 활용하는 방법을 설명합니다.
예시 :
ASUS AMD CROSSHAIR VII HERO 메인보드에서 AMD Ryzen 1000 Series/ 2000 Series/ 3000 Series/ 5000 Series CPU를 사용하는 경우, 메인보드의 PCIe X16_1 슬롯은 MB204MP-B/MB204MP-1B를 지원하며, 4x M.2 NVMe SSD를 인식할 수 있습니다. 그러나 AMD Ryzen™ 5000 G-Series/ 4000 G-Series CPU를 사용하는 경우, PCIe X16_1 슬롯은 MB204MP-B/MB204MP-1B에 3x M.2 NVMe SSD만 인식할 수 있습니다. AMD Ryzen 2000 G-Series/ 3000 G-Series/ 7th Generation A-Series/ Athlon X4 Series CPU의 경우, PCIe X16_1 슬롯은 MB204MP-B/MB204MP-1B에 2x M.2 NVMe SSD만 인식할 수 있습니다.
PCIe 슬롯이 4x M.2 NVMe SSD 설치를 지원하지 않는 경우: 메인보드, CPU 조합 및 각 슬롯에 할당된 PCIe 레인 수에 따라 MB204MP-B / MB204MP-1B가 인식할 수 있는 M.2 NVMe SSD의 수는 다를 수 있습니다. 올바른 위치에 M.2 NVMe SSD를 설치하여 SSD가 정상적으로 작동할 수 있도록 아래 지침을 참고해 주세요.
메인보드 호환성 차트의 해당 PCIe 슬롯이 1 (x4), 1 (x8), 또는 1 (x16)으로 표시된 경우, 해당 슬롯은 SSD 한 개만 지원합니다. 이 경우, 다이어그램에 파란색 화살표로 표시된 슬롯에 SSD를 설치해 주세요.
2 (x4+x4)로 표시된 경우, 해당 PCIe 슬롯은 두 개의 SSD를 지원합니다. 이 경우, 다이어그램의 파란색 화살표로 표시된 슬롯에 SSD를 설치해 주세요.
2 (x8+x8)로 표시된 경우, 해당 PCIe 슬롯은 두 개의 SSD를 지원합니다. 이 경우, 다이어그램의 파란색 화살표로 표시된 슬롯에 SSD를 설치해 주세요.
3 (x8+x4+x4)로 표시된 경우, 해당 PCIe 슬롯은 세 개의 SSD를 지원합니다. 이 경우, 다이어그램의 파란색 화살표로 표시된 슬롯에 SSD를 설치해 주세요.
중요 사항:
호환되거나 호환되지 않는 메인보드를 보고하거나, 목록에 없는 메인보드의 호환성을 확인하려면 공유하기 클릭하세요.
Q: 시스템이 ICY DOCK 하드랙에 설치한 M.2 SSD를 인식하지 않습니다. 어떻게 해야 하나요?
A: M.2 SSD는 핫스왑(Hot-Swap)용으로 설계되지 않았으므로, M.2 SSD를 삽입하거나 제거하기 전에 반드시 장치/시스템의 전원을 끄는 것을 권장합니다. 시스템이 여전히 드라이브를 인식하지 못하는 경우, 아래 단계에 따라 수동으로 새 하드웨어를 검색해 보세요:
Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(device manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브 아이콘선택하고 하드웨어 변경 사항 검색(scan for hardware changes)이라는 옵션을 클릭하시면 됩니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘 을 마우스 오른쪽 버튼으로 누르고 속성(properties)을 선택한 다음 장치 관리자(device manager)를 누르고 디스크 드라이브 아이콘 을 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(scan for hardware changes)이라는 옵션을 클릭하시면 됩니다.
Q: M.2 SSD를 트레이에 장착한 후 트레이의 덮개가 잘 닫히지 않거나, 트레이를 인클로저에 끝까지 삽입할 수 없습니다. 어떻게 해야 하나요?
A: 먼저, M.2 SSD를 조절 가능한 M.2 락커로 확실히 고정했는지 확인하세요. M.2 락커가 완전히 고정되지 않으면 트레이 덮개가 제대로 닫히지 않습니다. M.2 락커를 고정하거나 덮개를 닫는 데 어려움이 있는 경우, 사용 중인 M.2 SSD의 두께가 표준 M.2 SSD 두께 사양(각 면의 높이가 1.5mm 이하, 전체 높이 3.8mm 이하)을 따르지 않을 수 있습니다. 비표준 두께의 M.2 SSD를 사용할 경우, M.2 락커와 트레이 덮개에 과도한 장력이 발생하여 M.2 커넥터가 정렬되지 않을 수 있습니다. 트레이가 인클로저에 삽입되지 않는 경우, 즉시 작업을 중지하고 M.2 SSD의 두께를 확인해 주세요. 표준 M.2 SSD 두께(각 면의 높이가 1.5mm 이하, 전체 높이 3.8mm 이하)를 준수하는지 확인해야 합니다.
참고 : 일부 M.2 SSD는 금속 방열 스티커를 사용하여 각 면의 두께가 1.5mm를 초과할 수 있습니다. 스티커를 제거하면 문제가 해결될 수 있지만, 이 작업은 사용자의 책임하에 진행해야 하며, SSD의 보증이 무효화될 수 있습니다.
ICY DOCK 하드랙은 표준 두께의 M.2 SSD와 호환되도록 설계되었습니다. 구매 전에 SSD 두께를 반드시 확인하시기를 권장하며, 자세한 정보는 아래의 호환되지 않는 M.2 SSD 목록을 참고해 주세요.
ICY DOCK 하드랙과 호환되지 않는 M.2 NVMe SSD:
문제가 지속되거나 호환이 안될 M.2 SSD 등 사항을 공유하려면, icydockkr@naver.com 으로 연락해주시기 바랍니다.
Q: PC 케이스/섀시의 전면 패널에서 드라이브 상태를 확인하고 싶습니다. 어떻게 해야 하나요?
A: 제품의 PCB에 2-pin 전면 패널 헤더가 있습니다. 전면 I/O 케이블을 해당 2-pin 헤더에 연결하면 전면 패널에서 드라이브 상태를 확인할 수 있습니다. 자세한 연결 방법은 PC 케이스/섀시의 사용자 설명서를 참조해 주세요.
| 드라이브 상태 | LED 표시 |
| 파워 온 | 지속 불빛 |
| 드라이브 읽기/쓰기 | 점등 불빛 |
참고 : PC 케이스/섀시에 연결되는 I/O 케이블은 제품 패키지에 포함되어 있지 않습니다.
Q:카드를 시스템에 설치한 후, 시스템이 부팅되지 않거나 BIOS에 진입할 수 없습니다. 어떻게 해야 하나요?
A:먼저 시스템 메인보드의 BIOS 업데이트가 있는지 확인해 보세요. BIOS 업데이트 후 MB204MP-B를 사용하기까지 몇 번의 재부팅이 필요할 수 있습니다. 메인보드 제조사의 BIOS 업데이트 지침을 따라 진행해 주세요. BIOS 업데이트 후에도 문제가 계속될 경우, 저희에게 연락해 주시기 바랍니다.
