E1.S (EDSFF) SSDs are increasingly adopted in modern platforms that prioritize density, serviceability, and PCIe Gen5 performance. The MB221E5P-B is well suited for use cases such as:

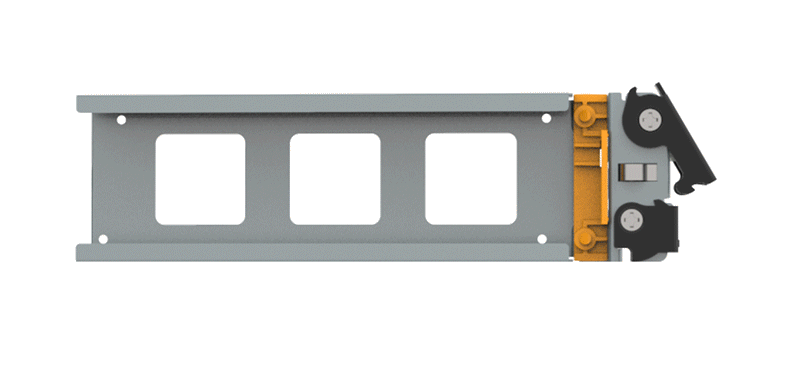

| • | 9.5mm E1.S NVMe SSD 1개 지원, 나사 없는 방식으로 손쉬운 설치 가능 |

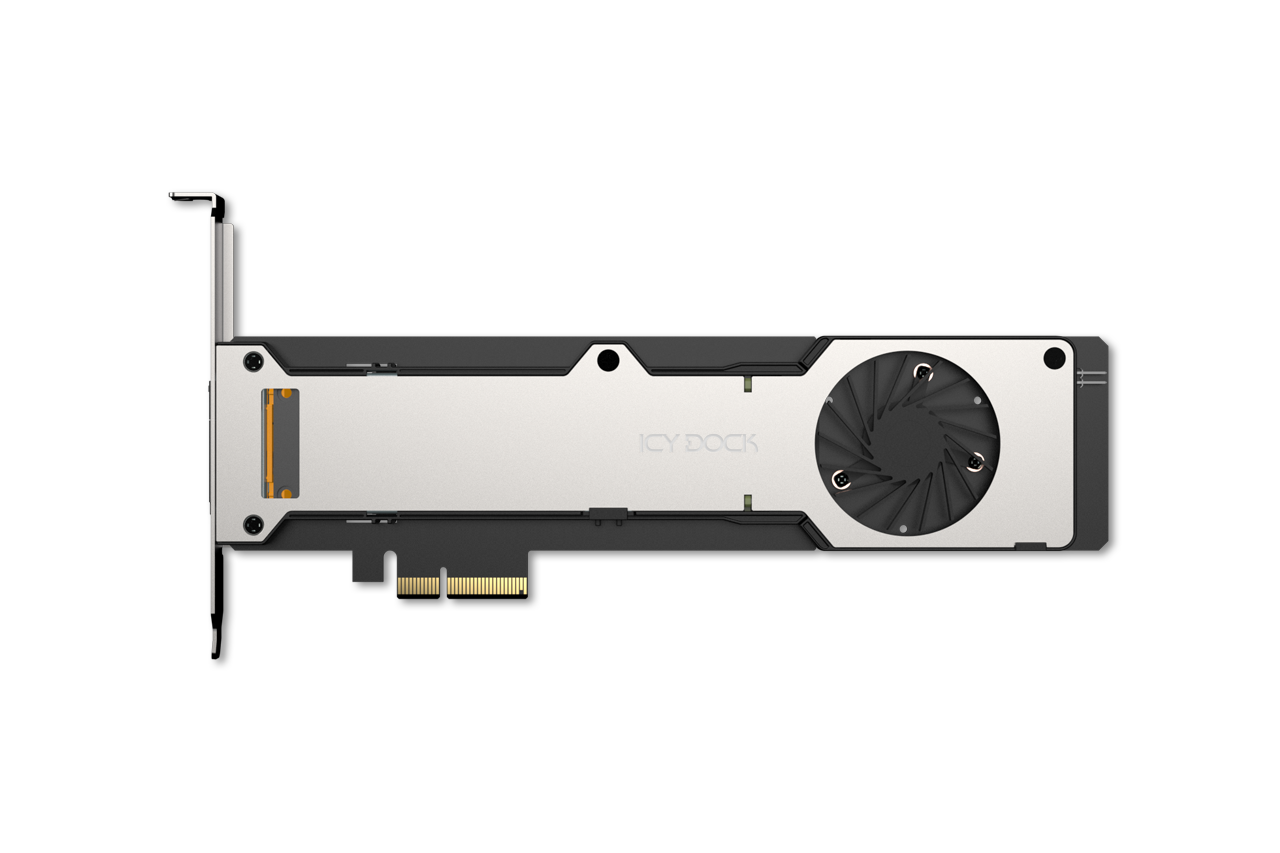

| • | 싱글 슬롯, 하프 하이트, 3/4 길이 PCIe 카드 규격에 적합 |

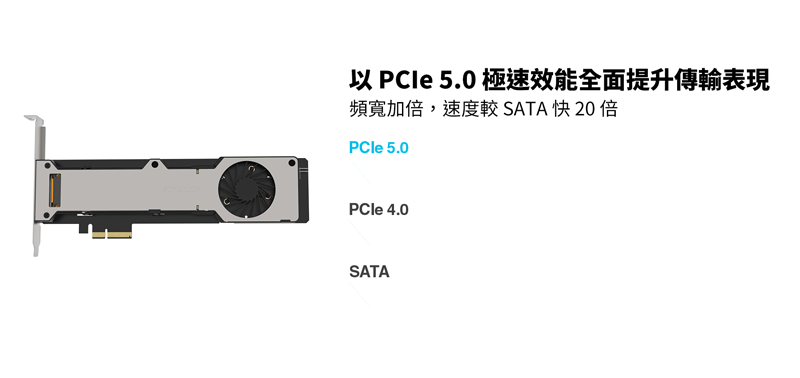

| • | PCIe 5.0 x4 인터페이스 지원, SSD 1개당 최대 128Gbps 전송 속도 제공 |
| • | PCIe 5.0 x4 / x8 / x16 슬롯과 호환 |

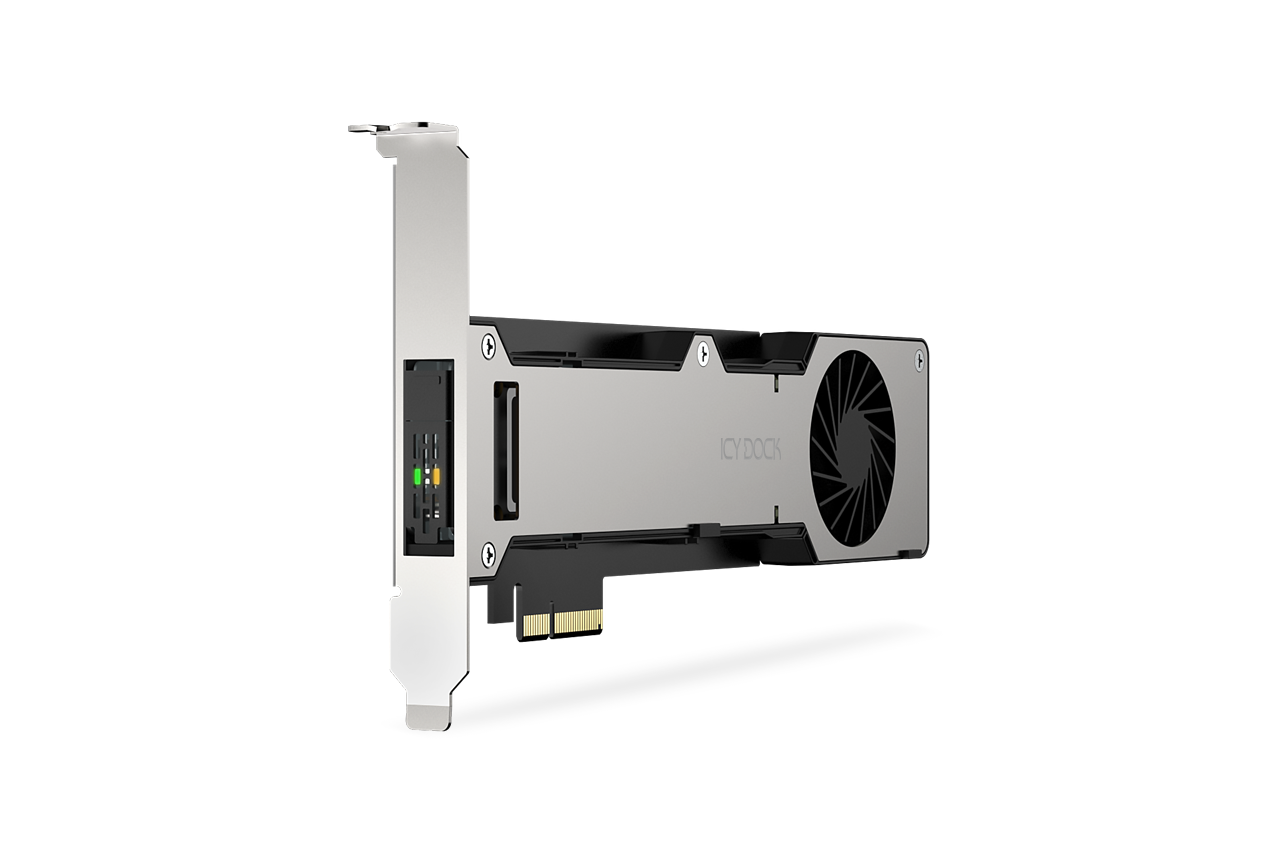

| • | 능동형 냉각을 위한 50mm 프레임리스 팬 내장 |
| • | 냉각 효율 극대화를 위한 밀폐형 에어플로우 챔버 설계 |

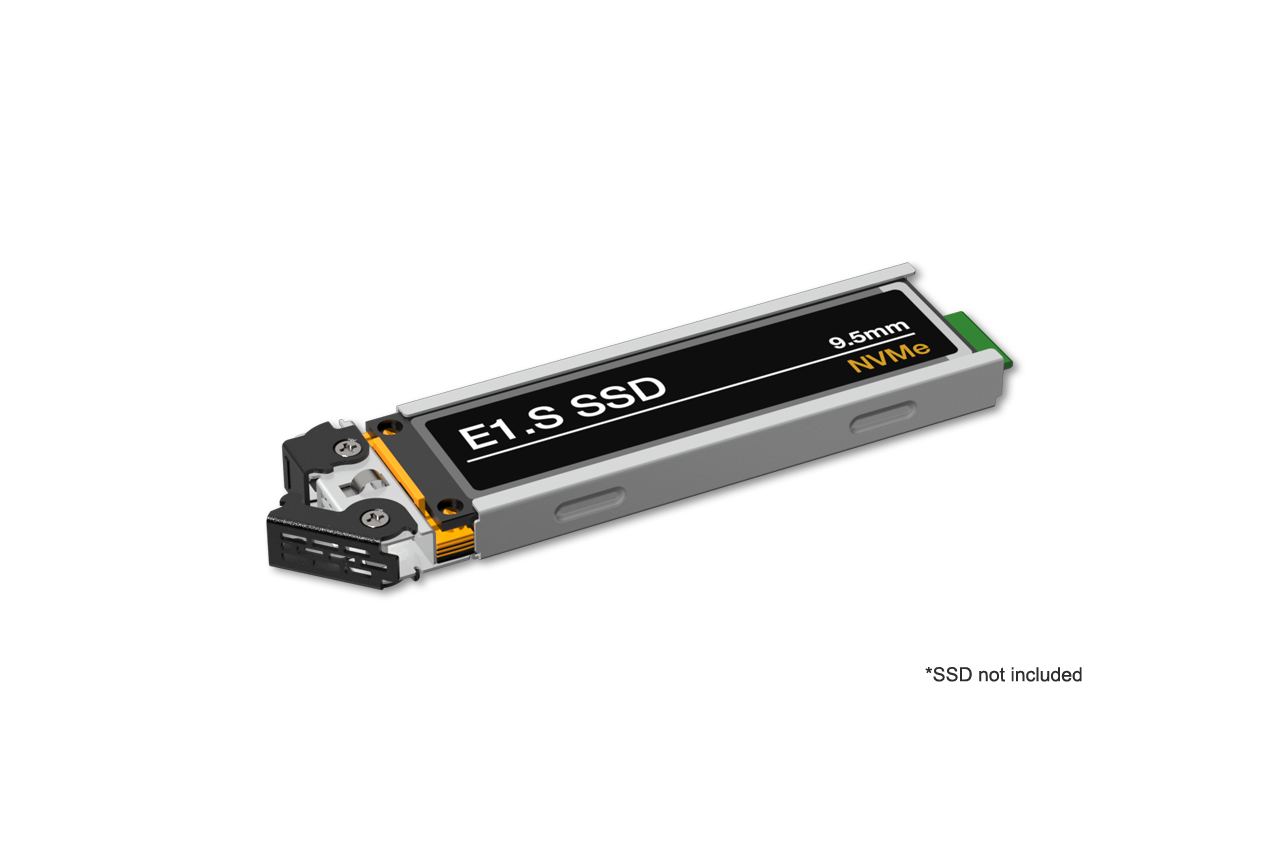

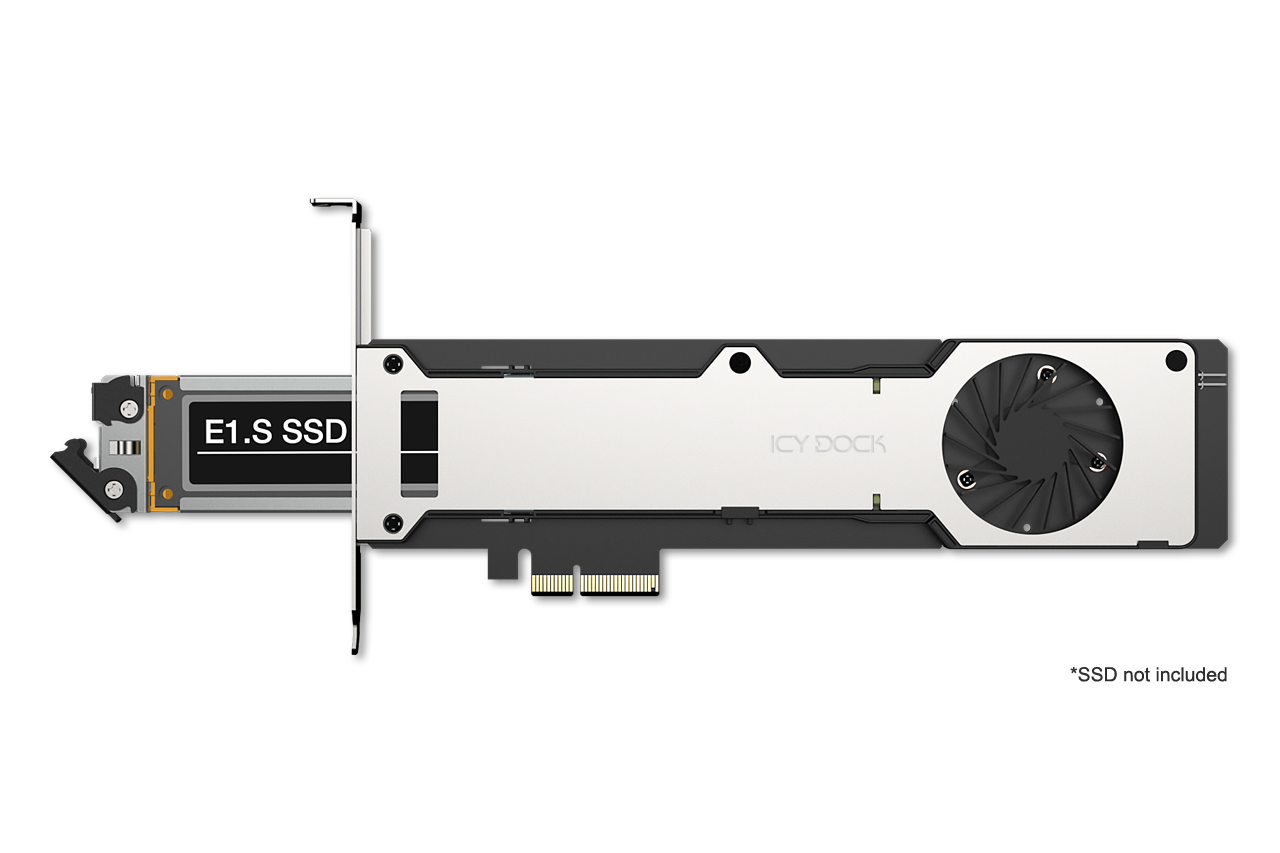

| • | 빠른 유지보수와 교체를 위한 탈착식 SSD 캐디 설계 |
| • | EMI 접지 설계 – 전기적 손상으로부터 드라이브 보호 |
| • | APT(Active Power Technology) - 드라이브가 장착된 경우에만 LED와 팬이 작동 |
| • | 모든 결함에 대해 업계 최고 수준의 5년 제한 보증 제공 |
| • | 전문 교육을 받은 미국 현지 기술 지원팀의 무상 지원 제공 |

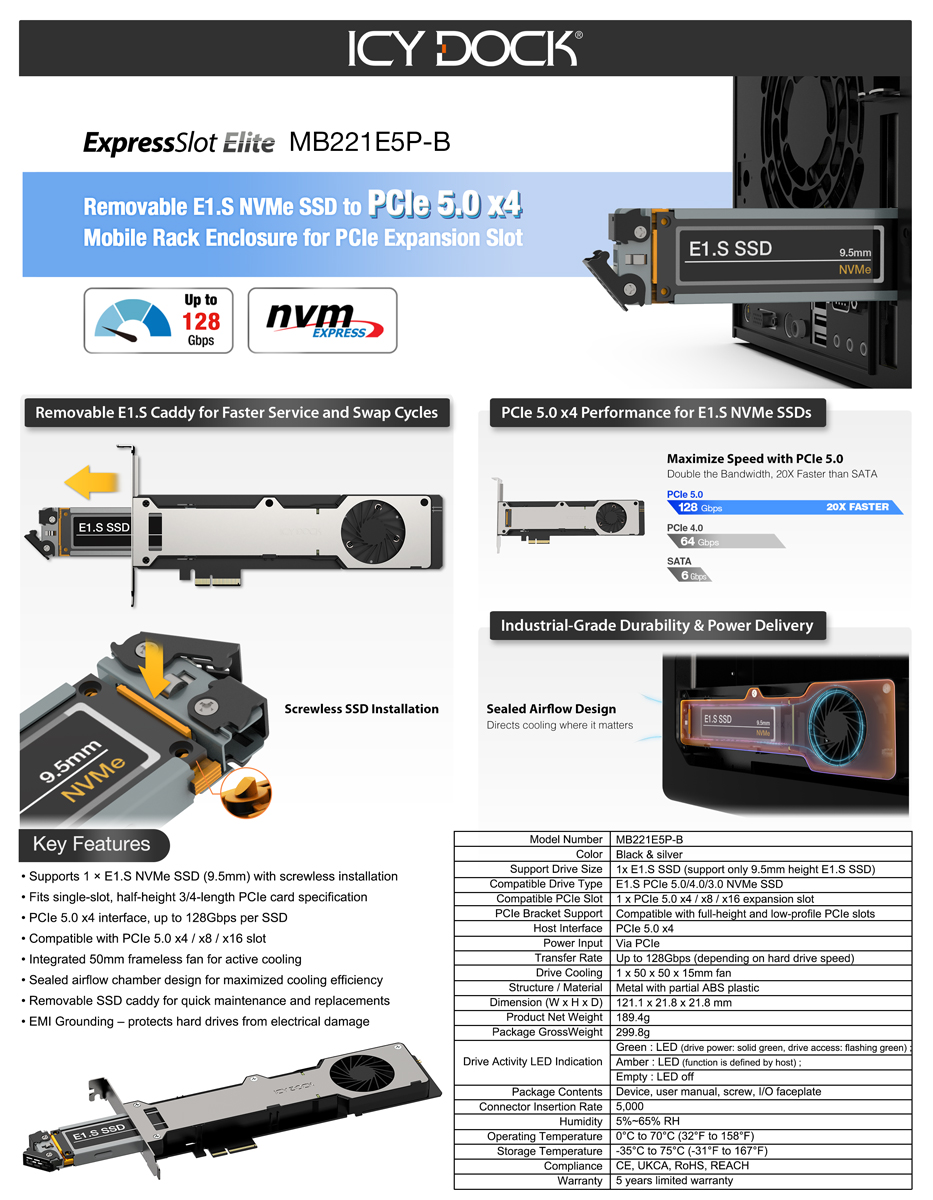

| Model Number： | MB221E5P-B |
| Color： | 블랙 & 실버 |
| Support Drive Size： | 1 x E1.S SSD (9.5mm 높이 E1.S SSD만 지원) |
| Compatible Drive Type： | E1.S PCIe 5.0/4.0/3.0 NVMe SSD |
| Number of Drives： | 1 |
| Compatible PCIe Slot： | 1 x PCIe 5.0 x4 / x8 / x16 확장 슬롯 |
| PCIe Bracket Support： | 풀 하이트 및 로우 프로파일 PCIe 슬롯과 호환 |
| Included Bracket(s)： | 풀 하이트 및 로우 프로파일 브래킷 포함 |
| Host Interface： | PCIe 5.0 x4 |
| Power Input： | PCIe를 통한 전원 입력 |
| Transfer Rate： | 최대 128Gbps (SSD 속도에 따라 다름) |
| Support SSD Capacity： | 제한 없음 |
| Drive Cooling： | 1 x 50 x 50 x 15mm 팬 |
| Structure / Material： | 메탈 및 부분 ABS 플라스틱 |
| Dimension (W x H x D)： | 224.9 x 121 x 21 mm |
| Product Net Weight： | 189.4g |
| Package Net Weight： | 299.8g |

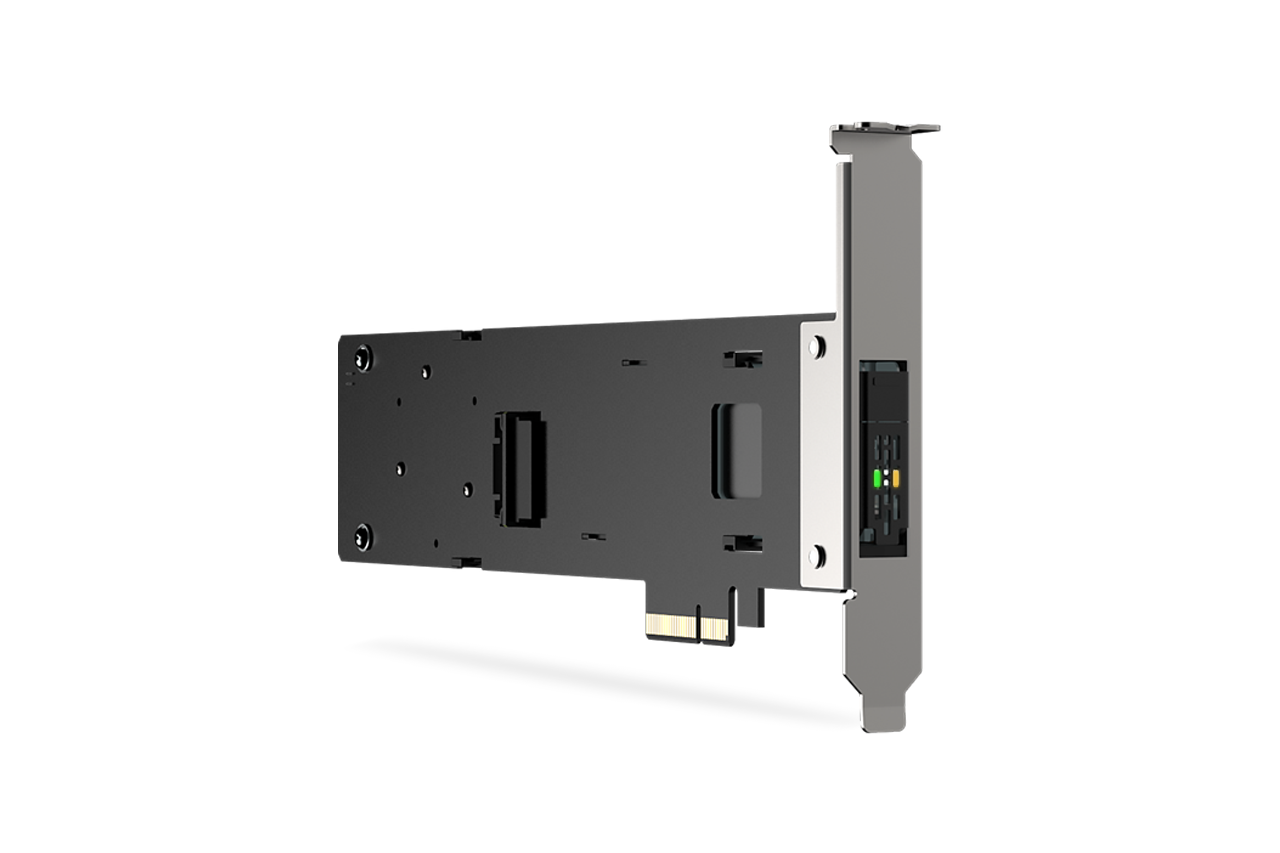

| Drive Activity LED Indication： | 녹색: LED (드라이브 전원: 녹색 점등, 드라이브 액세스: 녹색 점멸) 황색: LED (기능은 호스트에 의해 정의됨) 비어 있음: LED 꺼짐 |
| Operating Voltage： | 12V, 3.3V |
| Power Consumption (SSD excluded)： | 3W |

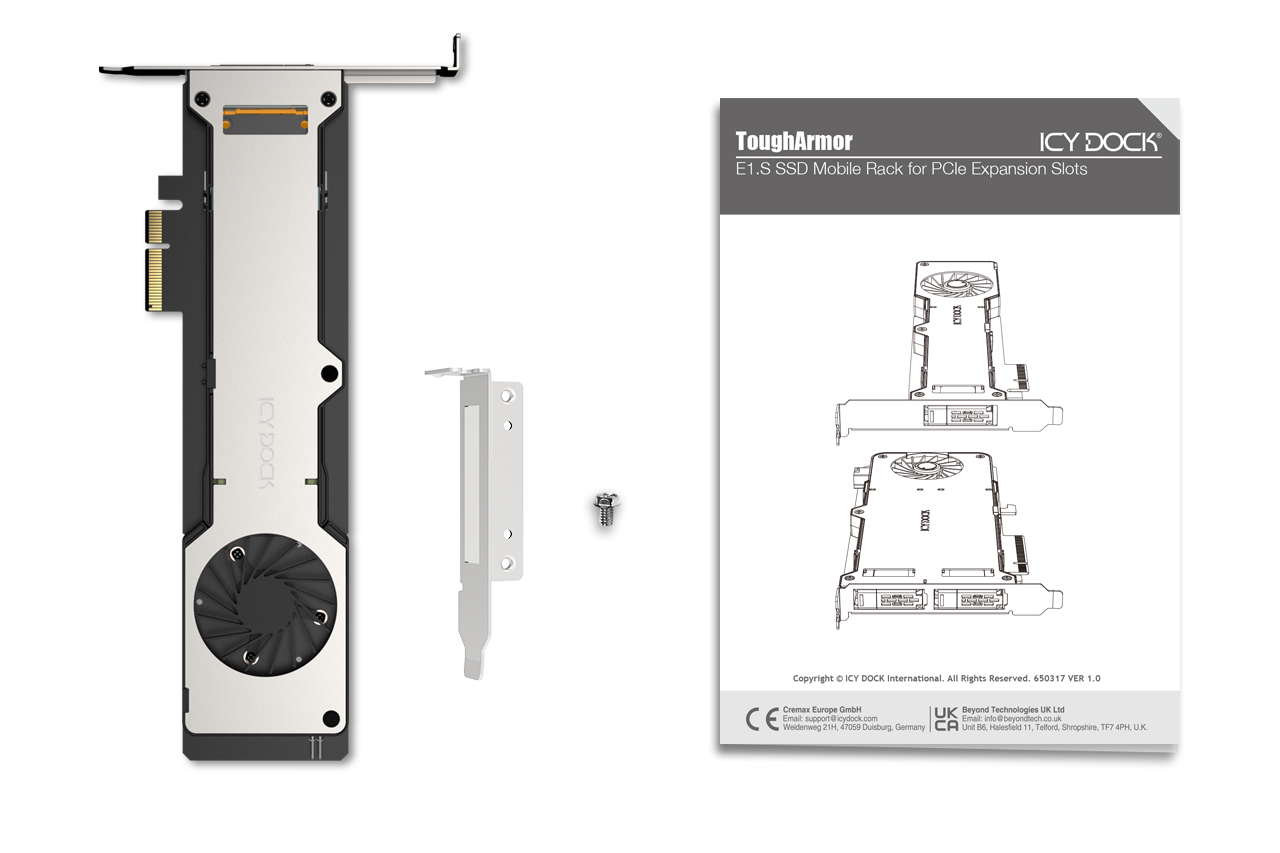

| Package Contents： | 장치, 사용자 설명서, 나사, I/O 페이스플레이트 |
| Connector Insertion Rate： | 5,000 |
| Humidity： | 5%~65% RH |
| Operating Temperature： | 0°C ~ 70°C (32°F ~ 158°F) |
| Storage Temperature： | -35°C ~ 75°C (-31°F ~ 167°F) |
| Compliance： | CE, UKCA, RoHS, REACH |
| Warranty： | 5년 |
호환 드라이브 트레이(캐디):
관련 제품:
관련 제품 시리즈:
빠른 링크:
Q: 새 NVMe SSD를 PCIe 어댑터 모바일 랙을 통해 연결했을 때 성능 저하 또는 불안정한 동작이 발생하는 이유는 무엇인가요?
A: NVMe SSD와 같은 고속 PCIe 장치는 정상적으로 작동하기 위해 정밀하고 안정적인 신호 무결성이 필요합니다. NVMe SSD가 CPU에 직접 연결된 PCIe 슬롯이 아닌, CPU에서 먼 위치의 PCIe 슬롯에 장착된 PCIe 어댑터 모바일 랙을 통해 연결될 경우, 메인보드상의 더 긴 배선 경로로 인해 신호 열화 위험이 증가할 수 있습니다. 이러한 신호 열화는 NVMe SSD의 성능 저하, 불안정성 또는 비일관적인 동작을 유발할 수 있습니다.
최적의 성능을 보장하기 위해 PCIe 어댑터 모바일 랙은 CPU와 가장 가까운 PCIe 슬롯에 설치할 것을 강력히 권장합니다. 이렇게 하면 신호 전송 거리가 최소화되어 신호 열화 가능성을 크게 줄일 수 있으며, 안정적이고 일관된 성능과 기대되는 전송 속도를 확보할 수 있습니다.
Q: ICY DOCK 인클로저에 장착한 E1.S SSD가 시스템에서 인식되지 않습니다. 어떻게 해야 하나요?
A: 메인보드와 운영체제가 핫스왑을 지원하지 않을 수 있으므로, 호환성이 확인되지 않은 경우에는 E1.S SSD를 삽입하거나 제거하기 전에 반드시 장치/시스템의 전원을 끌 것을 강력히 권장합니다.
설치 후에도 시스템이 드라이브를 인식하지 못하는 경우, 아래 단계에 따라 새 하드웨어를 수동으로 검색해 주십시오.
Windows 11 / Windows 10 / Windows 8 – 작업 표시줄의 검색 상자에 장치 관리자를 입력한 후 메뉴에서 클릭합니다. 장치 관리자 창이 열리면 디스크 드라이브 아이콘을 마우스 오른쪽 버튼으로 클릭하고, 하드웨어 변경 사항 검색을 클릭합니다.
Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 클릭하고 속성을 선택한 후, 장치 관리자를 클릭합니다. 그런 다음 디스크 드라이브 아이콘을 마우스 오른쪽 버튼으로 클릭하고 하드웨어 변경 사항 검색을 클릭합니다.
Q: MB221E5P-B의 2핀(2P) 헤더는 어떤 기능을 하나요?
A: MB221E5P-B의 2핀(2P) 헤더는 E1.S SSD의 앰버 LED 신호를 입력받기 위한 인터페이스로 설계되었습니다. 이를 통해 호스트 시스템이 장착된 E1.S SSD의 앰버 LED 표시등을 구동하고 제어할 수 있습니다.
Q: E1.S SSD의 앰버 LED는 무엇을 의미하나요?
A: 앰버 LED는 일반적으로 업계 표준 정의에 따라 장애(Fail) 또는 위치 식별(Locate)과 같은 드라이브 상태를 표시하는 데 사용됩니다. 단, 실제 LED의 동작 방식과 의미는 호스트 시스템의 구현 방식에 따라 결정됩니다.
Q: MB221E5P-B에서 앰버 LED는 어떻게 제어되나요?
A: 앰버 LED는 어댑터 자체에서 독립적으로 제어되지 않습니다. 대신 제어 신호는 호스트 시스템 또는 컨트롤러에서 2P 헤더를 통해 외부로부터 제공되어야 합니다. MB221E5P-B는 이 LED 신호를 전달하는 패스스루 인터페이스 역할을 합니다.
