ToughArmor RAID MB902SPR-B

2x 2.5" to 5.25" SATA SSD / HDD RAID 1 하드랙
제품 설명서
  • 소개
    ToughArmor RAID MB902 SPR-B는 컴퓨터/워크스테이션 시스템의 단일 광학 5.25" 드라이브 베이에 2 x 2.5" SATA 하드 드라이브 또는 SSD를 지원하는 견고한 풀 메탈 듀얼 베이 이동식 드라이브 엔클로저입니다. 내장 빌트인 하드웨어 RAID 1 칩셋과 읽기 쉬운 RAID 상태 LED 표시기를 사용하면 호스트 끝에 RAID 카드 또는 RAID 모니터링 소프트웨어를 추가하지 않고도 데이터 복제를 위해 2.5인치 드라이브를 편리하게 미러링할 수 있습니다. 또한 일반적으로 RAID를 계산하기 위해 CPU(Central Process Unit)가 필요하지만, 인클로저에 RAID 칩셋을 장착함으로써 CPU 오버헤드를 줄이고 전체 시스템의 속도를 높입니다. 따라서 MB902SPR-B는 시스템 작동 속도를 높일 뿐만 아니라 중요한 데이터에 대한 보호 기능을 제공하는 업무수행에 있어 가장 핵심적인 컴퓨터 시스템을 위한 완벽한 이동식 드라이브 엔클로저입니다.
  • 빌트인 레이드 1 (Safe Mode)
    내장된 JMS562 하드웨어 RAID 칩셋을 사용하면 RAID 컨트롤러 카드를 사용하지 않고도 어떤 시스템에서도 2.5" SSD/HDD RAID 1 어레이를 생성할 수 있습니다. ToughArmor RAID MB902SRP-B는 데이터 복제를 위해 두 개의 2.5" SATA HDD/SSD를 자동으로 미러링하여 단일 하드 드라이브 장애로 인한 시스템 다운 타임을 방지합니다.

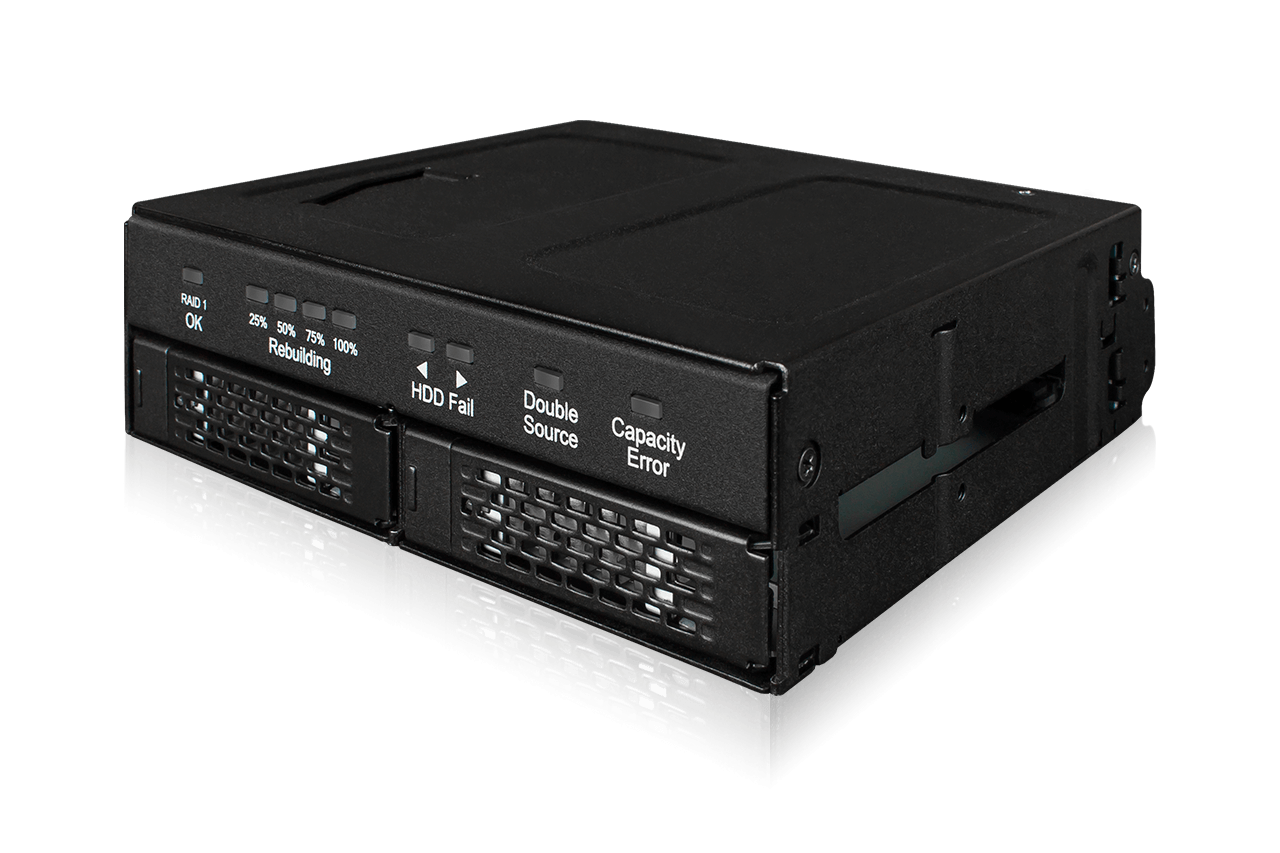

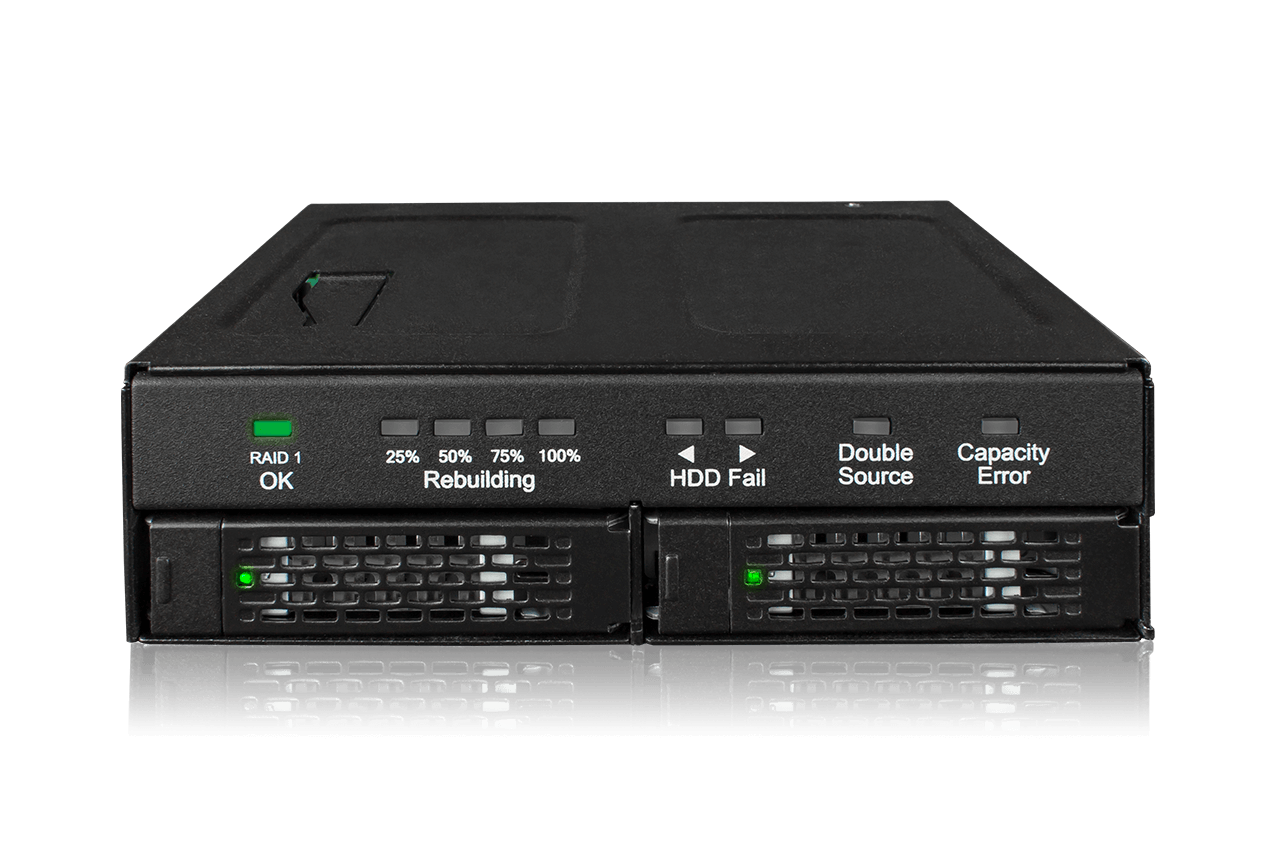

  • 선단적인 RAID 상태 LED 표시기
    RAID 모니터링 소프트웨어를 사용하지 않고도 MB902SPR-B 앞면에서 현재 드라이브 상태를 파악할 수 있습니다. 그러나 프로그램에서 RAID 모니터링 소프트웨어를 사용해야 하는 경우 Windows/Mac 컴퓨터에서 다운로드 하여 설치할 수 있습니다.

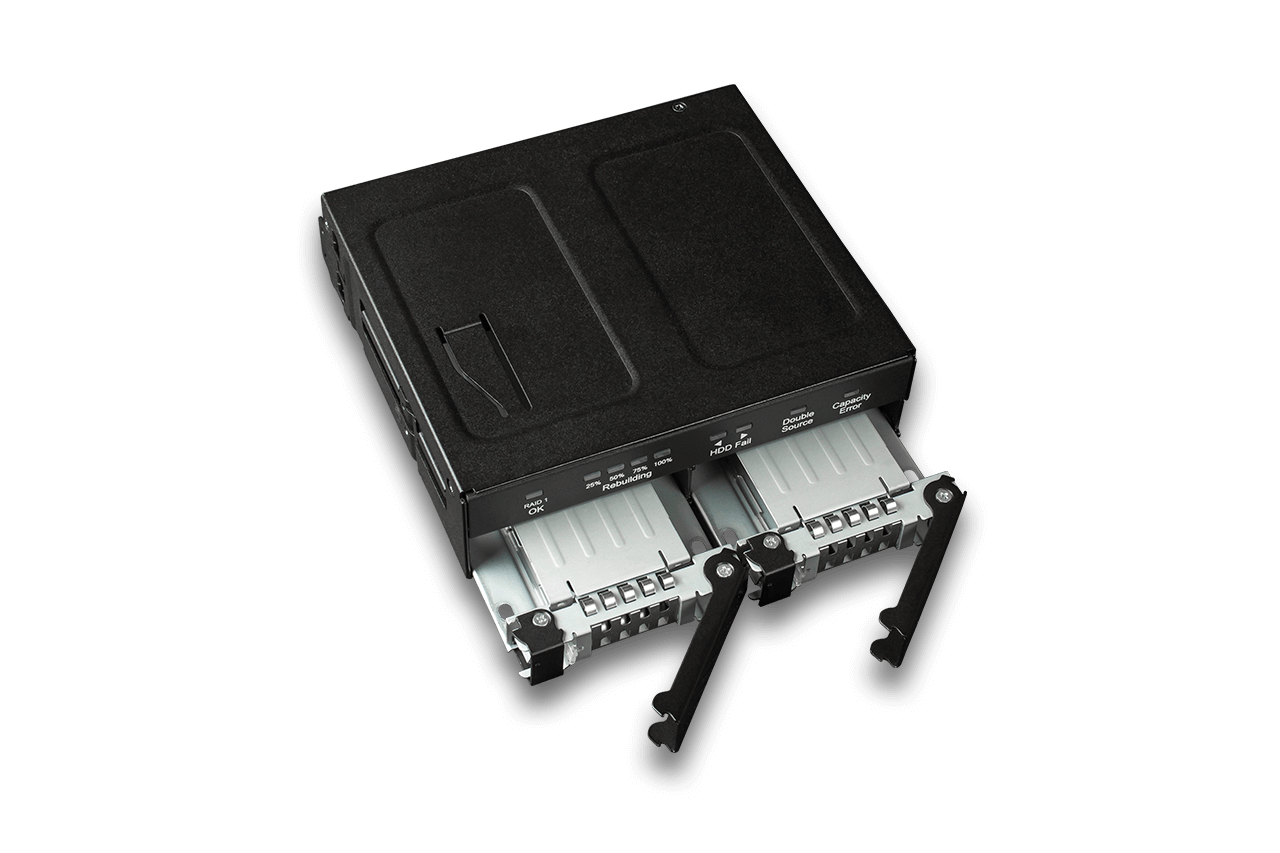

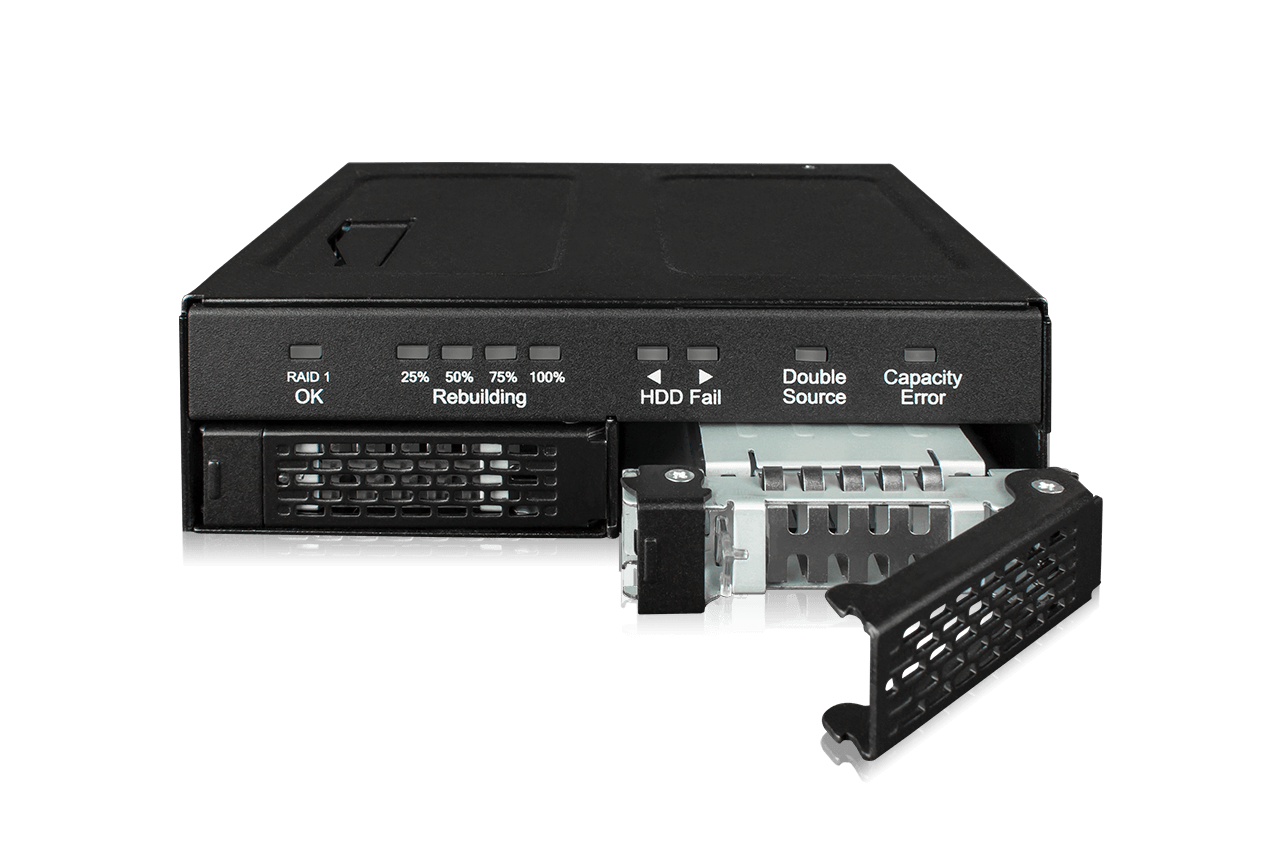

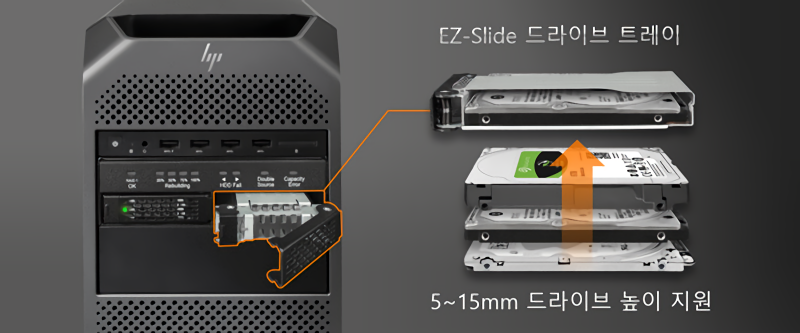

  • 탈부착식 드라이브 트레이
    MB902SPR-B는 ToughArmor Series 전체에서 볼 수 있는 풀 메탈 분리형 EZ-Slide 드라이브 트레이를 갖추고 있어 사용자는 컴퓨터 케이스를 열거나 컴퓨터 전원을 끄지 않고도 5-15mm 높이의 드라이브를 설치하거나 제거할 수 있습니다.

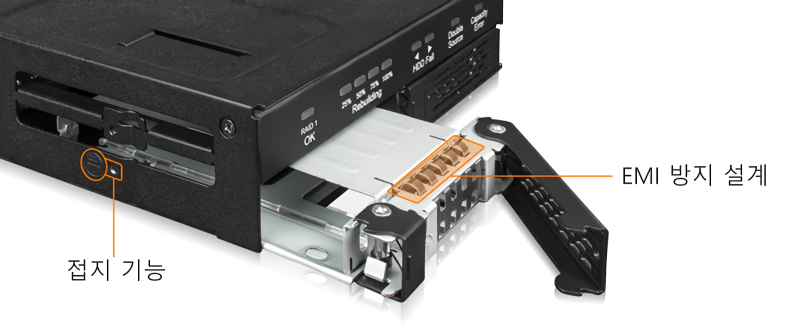

  • EMI 접지기술
    많은 드라이브 스왑을 통해 드라이브의 접지 상태를 적절하게 유지하는 것이 매우 중요합니다. 그렇지 않으면 정전기 충격으로 인해 드라이브가 손상되거나 중요한 데이터가 손실될 가능성이 높습니다. MB902SPR-B의 EMI 접지 기술은 사용된 HDD/SSD에 대해 안정적이고 안전한 환경을 보장하여 신뢰성을 향상시킵니다.

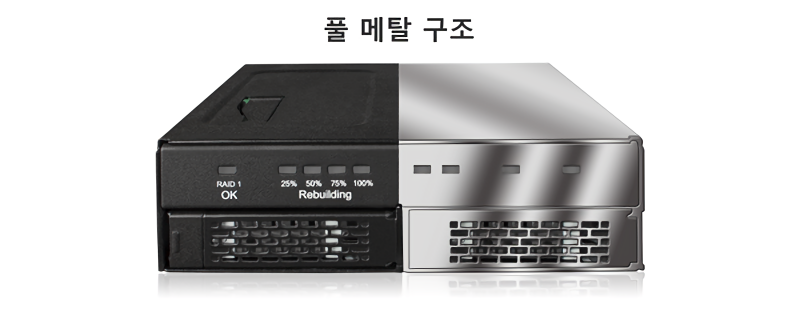

  • 안전성 및 보안성
    견고해진 풀 메탈 섀시와 트레이는 드라이브 보안을 극대화하고 드라이브 열 분산에도 도움이 됩니다. 내장된 진동 방지 메커니즘은 소음을 줄이고 환경 손상으로부터 보호해줍니다.
  • 기능

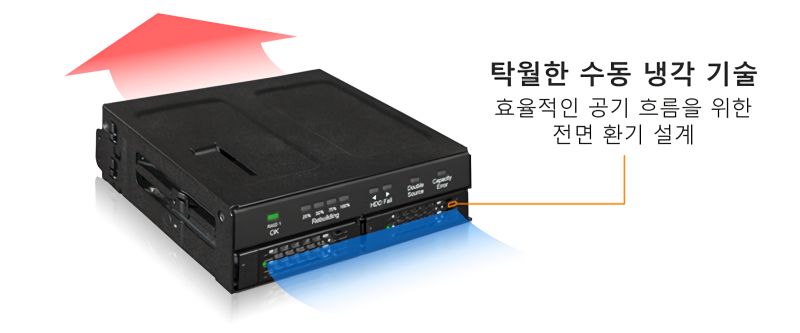

    인클로저 주위에 큰 환기구멍이 설치되어 컴퓨터의 냉각 시스템과 함께 작동하여 드라이브가 최적의 온도에서 작동되도록 합니다.

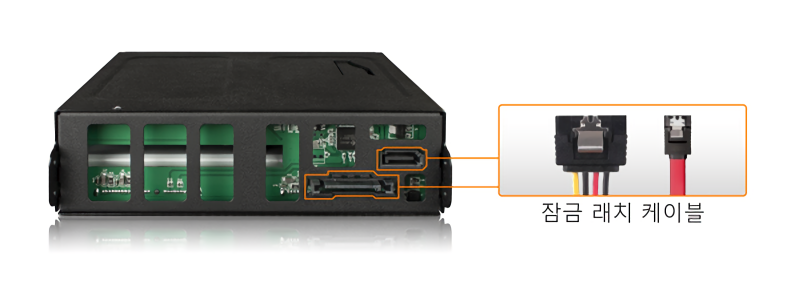

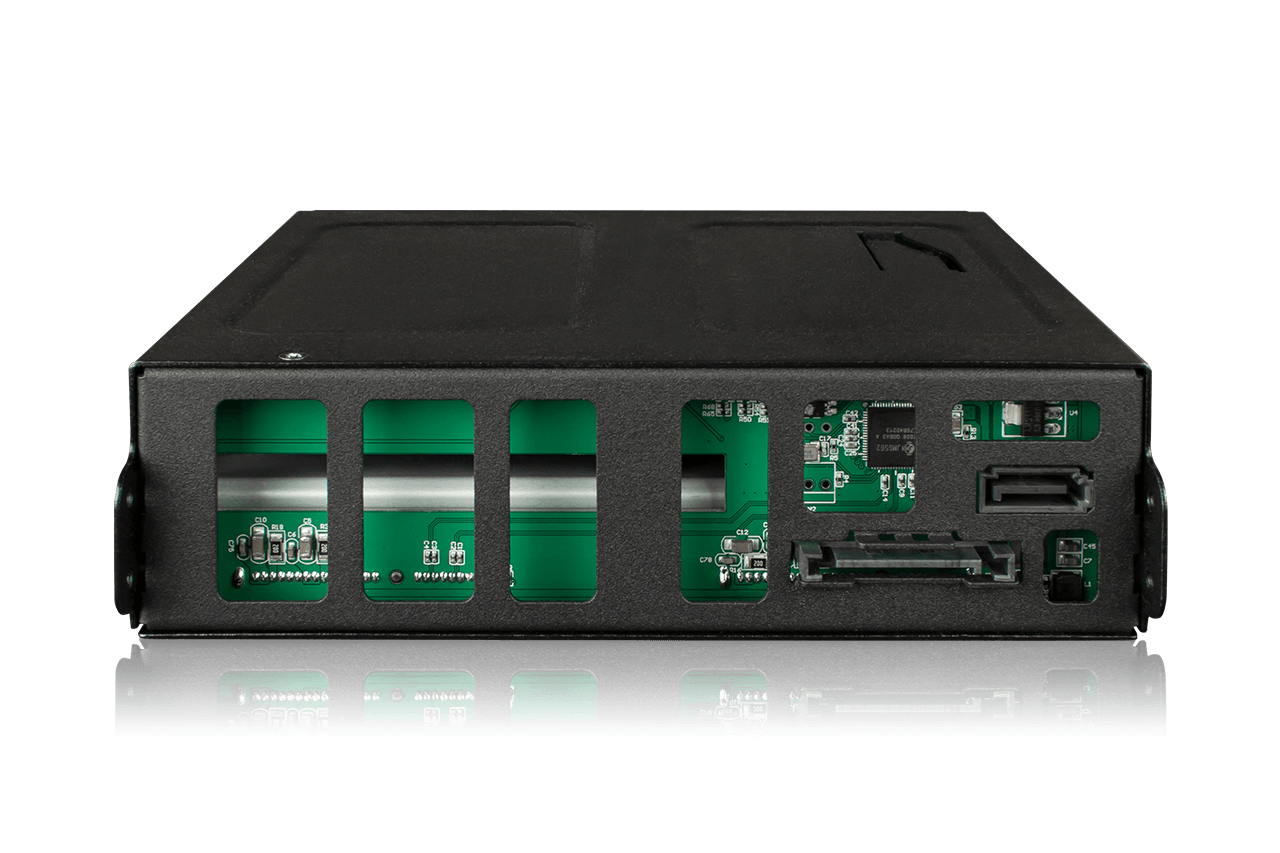

  • ToughArmor MB902 SPR-B는 SATA 7핀 데이터 전송 및 잠금 래치 기능이 구비된 15핀 전원 케이블을 지원하므로 케이블이 인클로저에서 쉽게 분리될 것을 걱정할 필요가 없습니다(본 제품 케이블이 미포함). 장치 뒷면에 케이블을 연결하면 드라이브가 쉽게 분리되지 않습니다.
  • 우리의 잠금 가능한 드라이브 트레이로 보안 강화하기
    귀하의 응용 프로그램이 중요한 데이터를 도난으로부터 보호하기 위해 추가된 물리적 보안을 요구한다면, 호환되는 잠금 가능한 드라이브 트레이 MB994TK-B로 MB902SPR-B에 즉시 보안을 강화할 수 있습니다. 잠금 가능한 드라이브 트레이가 사전에 장착된 MB902SPR-B의 대량 주문에 대해서는 최소 주문 수량이 적용됩니다. MB902SPR-B에 잠금 가능한 드라이브 트레이가 장착된 대량 주문을 하려면 icydockkr@naver.com으로 영업팀에 문의하십시오.
  • ICY DOCK RAID 인클로저는 5.25인치 옵티컬 베이용 듀얼 2.5인치 또는 3.5인치 드라이브, 외부 3.5인치드라이브 베이용 듀얼 2.5인치 드라이브, 3.5인치 HDD베이에 맞는 듀얼 2.5인치 드라이브를 포함하여 선택할 수 있는 다양한 옵션 및 사양과 함께 제공됩니다. HDD 베이. 초소형 RAID 인클로저를 찾고 있든 고급 RAID 인클로저를 찾고 있든 ICY DOCK은 당신을 지원합니다!

    5.25” 광 드라이브 베이용 ICY DOCK SSD/HDD RAID 하드랙
    2x 2.5" / 3.5" SATA/SSD to 2x 5.25" RAID 1 하드랙(레이드 표시기 포함) : MB901SPR-B
    2x 2.5” to 5.25” SATA SSD / HDD RAID 1 하드랙(레이드 표시기 포함) : MB902SPR-B

    3.5” 외장 드라이브 베이용 ICY DOCK SSD/HDD RAID 하드랙
    2x 2.5" SATA SSD/HDD + HW RAID-0/1/BIG/JBOD to 3.5" 드라이브 하드랙 : MB992SKR-B

    3.5" HDD 베이용 2.5" SSD/HDD 변환하는 RAID 컨버터
    2x 2.5” SATA SSD/HDD + HW RAID-0/1/BIG/JBOD : MB982SPR-2S R1(맞춤 주문만 가능)

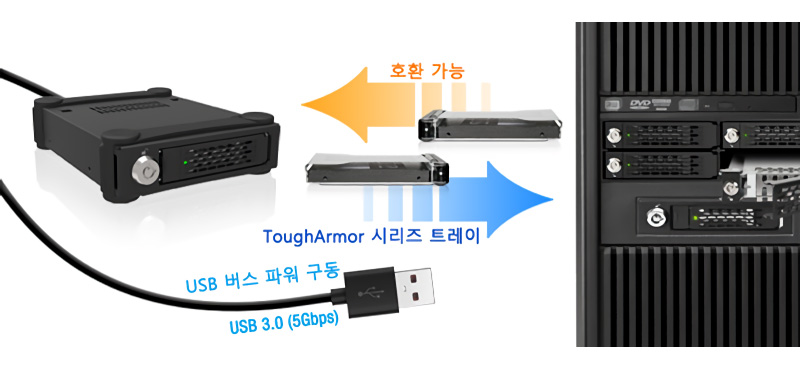

  • MB991U3-1SB 통해 언제든지 ToughArmor 가져 다니자!
    ToughArmor 시리즈 MB991U3-1SB 제품은 쉽게 시스템 외부 또는 다른 호환된 EZ-Slide 미니 트레이를 통해 데이터에 접속할 수 있습니다. MB991U3-1SB의 트레이 슬롯은 ICY DOCK의 ToughArmor 시리즈 제품과 호환됩니다. MB991나, MB992, MB994, MB996 또는 MB998 등 제품을 포함합니다. 컴퓨터 케이스를 열지 않아도 MB991U3-1SB내의 트레이를 뽑으면 어느 ToughArmor의 드라이브와도 교환할 수 있습니다. 안전하게 데이터를 지우거나 기본 디바이스 시스템을 확장 시키려는 경우, ToughArmor 상품 내의 트레이를 꺼내고 드라이브와 함께 MB991U3-1SB에 삽입하면 USB3.0 케이블을 통해 데이터를 이전할 수 있습니다. 또 하나의 특징은 별도의 전원 케이블이 필요 없이 USB 케이블을 연결하면 바로 사용할 수 있습니다.
FatCage MB902SPR 시리즈중에 어떤 아이템이 귀사에게 적합합니까?
모델 MB902SPR-B  MB902SPR-B R1
지원 모드 RAID 1 RAID 1 & JBOD
RAID 모드 스위치 N/A 지원
차이성 JBOD 기능이 없으며 고급 소거 소프트웨어 또는 DOS 명령을 사용하여 드라이브에 쓰여진 RAID 테이블을 지워야 합니다. 고급 소거 소프트웨어나 DOS 명령을 사용하지 않고도 2개의 개별 드라이브를 보고 드라이브의 RAID 테이블을 빠르게 지울 수 있는 JBOD 모드를 지원합니다.
맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ToughArmor RAID MB902SPR-B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
높이 5~15mm의 2.5" SATA HDD/SSD 2개를 지원

모든 표준 외장형 1x 5.25" 광학 드라이브 베이에 설치 가능

6 Gbps 데이터 전송 속도 지원

내장 JMS562 하드웨어 RAID 1 미러링(SAFE) 칩셋

드라이브 전원, 액세스, 장애 및 RAID 1 재구축 프로세스에 대한 RAID 상태 LED 표시기 읽기 용이

항(抗)진동 설계 (Anti-Vibration Technology, AVT) - 소음 감소 및 환경 손상 방지

안티-EMI로 하드 드라이브 전자기 방해 보호

이글 훅 (Eagle-Hook) 잠금장치는 드라이브 위한 최강 보호력

의료 & 군사시스템, 서버 및 산업PC용으로 설계된 견고한 중형 풀 메탈 구조

3년 보증기간, 무료 기술지원 및 A/S 제공
스펙
상품명: 2x 2.5" to 5.25" SATA SSD / HDD RAID 1 하드랙
모델명: MB902SPR-B
색상: Black
호환되는 드라이브 유형: 2x 2.5" SSD / HDD
호환되는 드라이브 타입: SATA
드라이브 수:
최대 드라이브 높이: 15mm
드라이브 베이: 1x 외부 5.25" 드라이브 베이
호스트 인터페이스: 1x SATA 7pin
입력전력: 1x 15pin SATA 전원 커넥터
전송 속도: 최대 6Gb/s. (디스크 상황에 따라 조금씩 달라질 수 있음)
HDD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 금속 열 분산
Hot-Swap 지원: 지원
RAID 기능: RAID 1 (SAFE)
컨트롤러 IC: JMicron – JMS562
재질: 풀 메탈
크기(너비 x 높이 x 깊이) 136.8 x 41.3 x 146.0mm
무게(순 중량) 658.9g
운송 총량 752g
지원되는 운영체제 Windows 10, 8.1, 8, 7 및 Vista
LED로 RAID 1 읽기 상태 표시 RAID 1 구성이 정상 시: 녹색 ;
RAID 1 성능저하 시: LED꺼짐
LED로 조립진행 상태 표시 진행 상황 4단계로 나눔: 녹색 점등
LED로 HDD 비정상 상태 표시 HDD 비정상: 해당 장치 슬롯에 빨갛게 표시
더블 소스: 두 장치 슬롯에 모두 빨갛게 표시
용량 오류: 더 작은 용량의 드라이브를 가진 장치 슬롯에 빨갛게 표시
LED로 더블 소스 상태 표시 빨간색
LED로 용량 오류 상태 표시 빨간색
LED로 드라이브 작업 상태 표시 엠프티 베이: LED 꺼짐
드라이브 파워 온: 녹색
HDD 비정상: 빨간색
HDD 접속: 녹색 점등
패키지 구성: 디바이스, 매뉴얼, 나사
SATA 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3년

FAQ

Q: RAID란 무엇이며 동작 방식에 따라 각 모드 차이가 무엇입니까?

A: 주의: 일부 ICY DOCK 하드랙이 아래에 설명된 각 RAID 모드를 지원하지 않습니다. 하드랙에서 지원하는 RAID 모드에 대한 자세한 내용은 매뉴얼 또는 icydock 제품 페이지를 참조하십시오.

RAID (Redundant Array of Independent Disks)는 저장장치 여러 개를 묶어 하나의 단위로 결합하는 가상 디스크 기법입니다. RAID는 이중장애보호, 성능 향상 또는 둘 다 수행할 수 있습니다.

RAID는 데이터 백업을 대체하는 것으로 여기면 안됩니다. 중요한 데이터가 RAID 어레이로 이동하는 경우 다른 물리적 드라이브 또는 논리 드라이브 세트에 백업해야 합니다.

다음은 RAID와 관련된 사용어입니다.

• Striping (스트라이프) : 여러개의 하드디스크를 병렬로 배치하여 데이터가 분할됩니다.
• Mirroring (미러링) : 각 디스크에 같은 데이터를 중복 기록하게 됩니다.
• Parity (페리티) : 체크섬 검사(checksum)라고도 합니다. 패리티는 데이터의 정확성을 검사하기 위한 용도로 사용되는 합계 값입니다.

애플리케이션 요구 사항에 따라 RAID 종류가 다릅니다.

일부 ICY DOCK 제품에서 제공하는 RAID 모드는 다음 표를 참조하십시오.



모드 종류 작동 장점 단점 복구
RAID 0 스트라이프 디스크 데이터가 2개나 여러개의 하드 디스크에 분산되어 저장. 대용량 및 데이터를 처리 하는 속도가 빠름. 데이터 중복도가 없음. 하드디스크가 손상이되면 데이터 복구가 어려움.
RAID 1 미러링 디스크 두 개의 드라이브에 동일한 데이터가 있음. 하드디스크가 손상 되었을 때 백업된 미러링 디스크가 있으면 데이터 유지가 가능함. 쓰기 속도와 용량은 가장 느린 디스크와 가장 작은 디스크로 제한됨. 복구에는 하나의 드라이브만 필요함.
JBOD 디스크를 여러개로 연결해놓은 상태 하드디스크는 개별적인 작업 시스템에서 독립적으로 작동함. 소프트웨어 RAID 모드를 사용함. 하드웨어 RAID의 성능이 향상. N/A
BIG 스패닝 또는 연결 데이터가 가득 찰 때까지 한 드라이브에, 또는 가득 찰 때까지 다음 드라이브에 데이터가 기록됨. 매우 크고 간단한 배열을 만듬. 데이터 중복도가 없음. N/A




Q: RAID 1어레이를 재구성하는 방법은 무엇입니까?

A:

1. RAID 모니터링 소프트웨어를 사용하거나(사용 가능한 경우) 다른 하드 드라이브 엔클로저에서 각 드라이브를 개별적으로 테스트하거나 각 드라이브를 컴퓨터의 SATA 포트에 직접 연결하여 어떤 드라이브가 작동하는지 확인합니다.
2. 고장 난 드라이브를 동일한 하드 드라이브로 교체합니다.
3. 어레이는 재구성되며 재구성 프로세스 중에 액세스할 수 있습니다.

주의 1: 재구성에 동일한 새 하드 드라이브를 사용하는 것이 좋습니다. 사용한 드라이브를 재사용하려면 재구성을 시작하기 전에 Windows DiskPart Command 명령어를 사용하여 사용한 하드디스크를 공장초기화 하는 것이 좋습니다.

주의 2: 재구성 프로세스를 시작하기 전에 교체될 드라이브에 기존 RAID 테이블이 없는지 확인하십시오.


Q: 이전에 RAID 구성에 사용된 하드 드라이브를 포맷할 수 없으며 RAID 테이블도 삭제할 수 없습니다.

A:

드라이브에 기록된 RAID 테이블을 지우려면 로우 레벨 포맷을 수행해야 하는데, 이는 Windows Disk Management에서 지원되지 않습니다. RAID 테이블을 지우는 방법에 대한 자세한 지침은 링크 를 클릭하시어 참조해주시기 바랍니다.


Q: 모든 장치가 연결되어 있는데 아무 것도 작동하지 않습니다. 어떻해 해야 합니까?

A:

하드 드라이브 인클로저의 문제를 해결할 때 몇 가지 빠른 테스트를 통해 잠재적인 문제를 배제할 수 있습니다. 다음 요소가 올바르게 작동하고 문제의 원인이 아닌지 테스트할 수 있습니다.
• 케이블 (USB, SATA, SAS, mini-SAS, etc)
• 하드 드라이브/SSD/SSD (M.2 드라이브, 3.5" 하드 드라이브, 솔리드 스테이트 드라이브 등)
• 하드 드라이브 하드랙 (변환기, 모바일 랙, 케이지 및 외장 인클로저)

설정 구성 요소를 테스트하려면 다음과 같이 절차를 수행하십시오.
• 하드 드라이브를 시스템에 직접 연결하거나 다른 인클로저의 하드 드라이브를 사용하여 하드 드라이브에 문제가 있는지 확인합니다.
• 케이블, 하드 드라이브 및 하드 드라이브 엔클로저를 다른 설정에서 사용하여 구성 요소 또는 설정에 문제가 있는지 확인합니다.
• 설정에서 다른 케이블, 하드 드라이브 및 하드 드라이브 엔클로저를 사용하여 문제가 지속되는지 확인합니다. 이상적으로는 다른 설정에서 작동하는 구성 요소를 테스트해야 합니다.

하드 드라이브와 엔클로저를 테스트할 때는 다음 절차를 수행하는 것을 추천합니다.
논리 디스크 관리자를 확인하려면 Windows+R를 누르고 diskmgmt.msc를 입력한 다음 Enter버튼을 누릅니다. 하드 드라이브가 나열되어 있는지 확인합니다.
• 하드 드라이브가 할당되지 않은 공간으로 나열되는 경우 하드 드라이브를 다시 포맷해야 합니다. 할당되지 않은 볼륨을 마우스 오른쪽 버튼으로 클릭하고 새 단순 볼륨(New Simple Volume)을 클릭합니다. 화면의 지시에 따라 다시 포맷을 완료합니다.

주의: 하드 드라이브를 포맷하면 하드 드라이브의 모든 데이터가 지워집니다. 하드 드라이브를 다시 포맷하기 전에 모든 데이터를 백업해야 합니다.
• 하드 드라이브가 정상으로 표시되지만 드라이브 문자가 없는 경우(예: C:),정상상태를 마우스 오른쪽 버튼으로 클릭하고 드라이브 문자 및 경로 변경을 클릭합니다. 추가를 클릭하고 드라이브 문자를 할당한 다음 확인을 클릭합니다.

주의: 포맷된 하드 드라이브는 드라이브 문자가 할당될 때까지 컴퓨터 또는 내 컴퓨터에 표시되지 않습니다.

문제가 여전히 해결되지 않는다면 marketing@cremax.com.tw 로 연락해주시기 바랍니다. 최대한 빨리 해결할 수 있도록 도와드리겠습니다.




Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?

A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.



metal spring
그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오!

Q: MB902SPR-B가 SATA 3.3 버전의 PWDIS(Power Disable feature)기능을 지원하는가?

A: MB902SPR-B는 SATA 3.3 버전의 PWDIS 기능을 지원하지 않습니다. PWDIS 기능이 있는 SATA HDD/SSD를 MB902SPR-B에 설치하면 드라이브가 돌지 않고 시스템에도 드라이브를 감지하지 못합니다. PWDIS 기능이 있는 SATA HDD/SSD 리스트는 아래 내용을 참조하시기 바랍니다.



PWDIS와 함께 SATA HDD/SSD를 사용하지 않을 것을 추천하지만, 드라이브를 이미 구입한 경우 아래의 방법을 사용하여 물리적으로 PWDIS 기능을 비활성화할 수 있습니다.



방법 1 – Molex to SATA 어댑터 또는 케이블을 사용하여 SATA 전원 커넥터의 핀 3 전원 연결을 해제합니다.



Molex to SATA Adapter   Molex to SATA Cable
Molex to SATA 어댑터   Molex to SATA 케이블



방법 2 – 아래 그림대로 캡톤 테이프로 SATA 전원 커넥터의 핀 1-3에 붙이고 3.3V 전압을 격리합니다.



Kapton tape SATA power connector



문제가 지속되면  icydockkr@naver.com 으로 문의하시기 바랍니다.



Q: MB902SPR-B RAID 어레이에서 하드 드라이브를 제거하고 해당 하드 드라이브를 드라이브 복제기에 넣어 데이터를 복사한 다음 다시 MB902SPR-B RAID 어레이로 되돌려 계속 사용할 수 있습니까?

A: MB902SPR-B를 통해 생성된 모든 RAID 어레이는 고유한 RAID 테이블을 가지고 있어 MB902SPR-B RAID 칩셋이 하드 드라이브의 RAID 어레이 정보를 인식할 수 있습니다. 이는 하드 드라이브 고장 또는 데이터 손상 시 데이터 매칭 및 RAID 재구축에 매우 중요합니다. RAID 어레이에서 하드 드라이브를 제거한 후 드라이브 복제기를 통해 데이터를 복사하면 해당 드라이브의 RAID 테이블이 손상될 수 있습니다. 이로 인해 RAID 칩셋이 더 이상 인식하지 못하여 읽기 오류가 발생하거나 RAID 재구축 프로세스에 실패할 수 있습니다. 따라서 이러한 목적으로 MB902SPR-B RAID 어레이에서 하드 드라이브를 제거하지 말 것을 강력히 권장하며, 또한 MB902SPR-B를 드라이브 복제기로 사용하지 않는 것이 좋습니다.
