ToughArmor MB601VK-1B

3.5베이용 2.5" U.2/U.3 NVMe SSD PCIe 4.0 하드랙 엔클로저 (1x U.2 SFF-8639, 168.7mm 깊이) ta601vk
제품 설명서
  • 참고: PCIe 16배속 또는 8배속 슬롯에서 M.2, U.2 또는 U.3 NVMe SSD를 사용하려면 마더보드 또는 애드온 카드가 PCIe Bifurcation (분기 기능)을 지원해야 합니다. 이 모드는 PCIe 레인을 16배속 슬롯의 경우 x4, x4, x4, x4 또는 8배속 슬롯의 경우 x4, x4와 같은 특정 구성으로 분할하여 시스템에서 SSD를 읽을 수 있도록 합니다. 호환되는 하드웨어는 FAQ 섹션을 참조하세요. 사용 중인 하드웨어가 목록에 없는 경우 당사에 문의하여 도움을 받으세요.
  • 소개
    ToughArmor MB601VK-1B는 본사의 신형 러기드 2.5인치 핫스왑 하드랙으로, 시게이트, 삼성, 인텔, HGST, 마이크론 및 대부분 제조사의 최대 전송 속도 64Gbps인 U.2 NVMe SSD를 지원합니다.

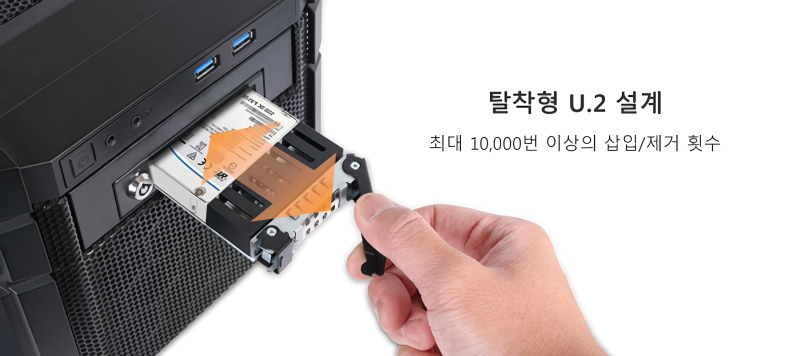

  • 세계 최초의 탈착식 U.2 SSD 설계
    모든 2.5인치 NVMe U.2 SSD를 쉽게 탈착이 할 수 있어 기술자 또는 엔지니어가 이를 처리해야 할 때 드는 비용을 효과적으로 절감할 수 있습니다.

    주의: 본체의 시스템이 NVMe 핫스왑 기능을 지원해야 운영체제의 전원을 켰을 때 핫스왑 저장 장치를 인식할 수 있습니다. 만약 U.2 NVMe SSD 인식 중 문제가 발생했다면 FAQ를 참고하시기 바랍니다.

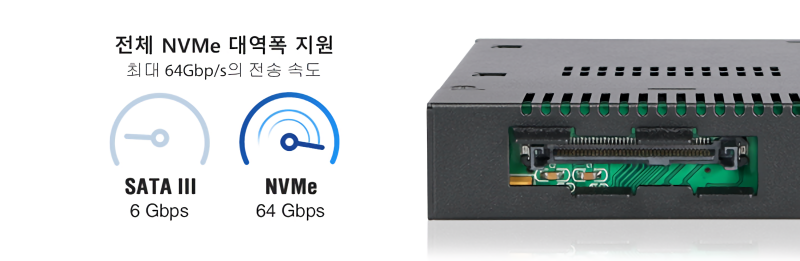

  • SATA 속도보다 10배 더 빠른 NVMe 기술 (U.2 SFF-8639)
    최신 U.2(SFF-8639) 인터페이스를 사용하고 NVMe 규격의 64Gbps 대역폭도 지원합니다. ToughArmor MB601VK-1B 하드랙은 SATA 표준 속도보다 10배가 빠르므로 기업용 서버, 데이터 센터 및 멀티미디어, 전문 영상 작업자 등 데이터 집약 필요성이 있는 사용자에게 매우 알맞습니다.

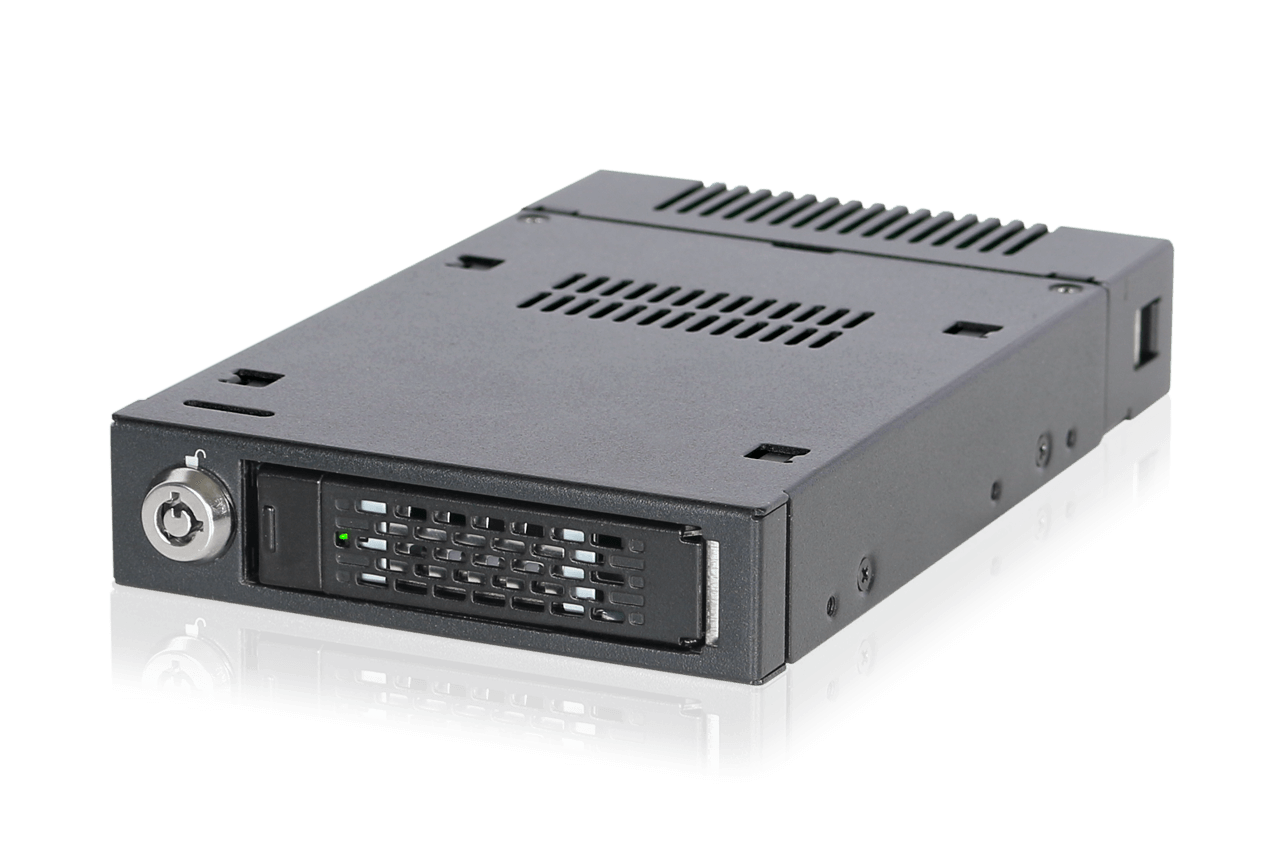

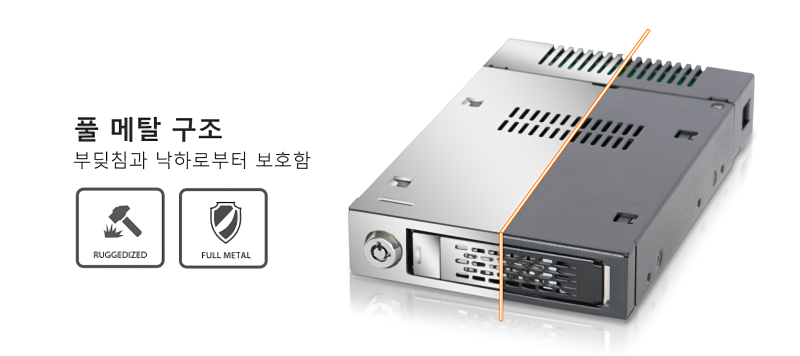

  • 풀 메탈 하드케이스, 단일 3.5" 플로피 베이에 장착
    ToughArmor 시리즈는 풀 메탈 내장형 케이스와 최고의 보호성의 특징으로 기업, 산업 자료 보관 업계에서 많이 사용됩니다. MB601VK-1B는 100% 금속으로 제작된 외장 케이스로 마모, 흔들림, 진동 저항 및 가연성 요구 사항에도 부합합니다.

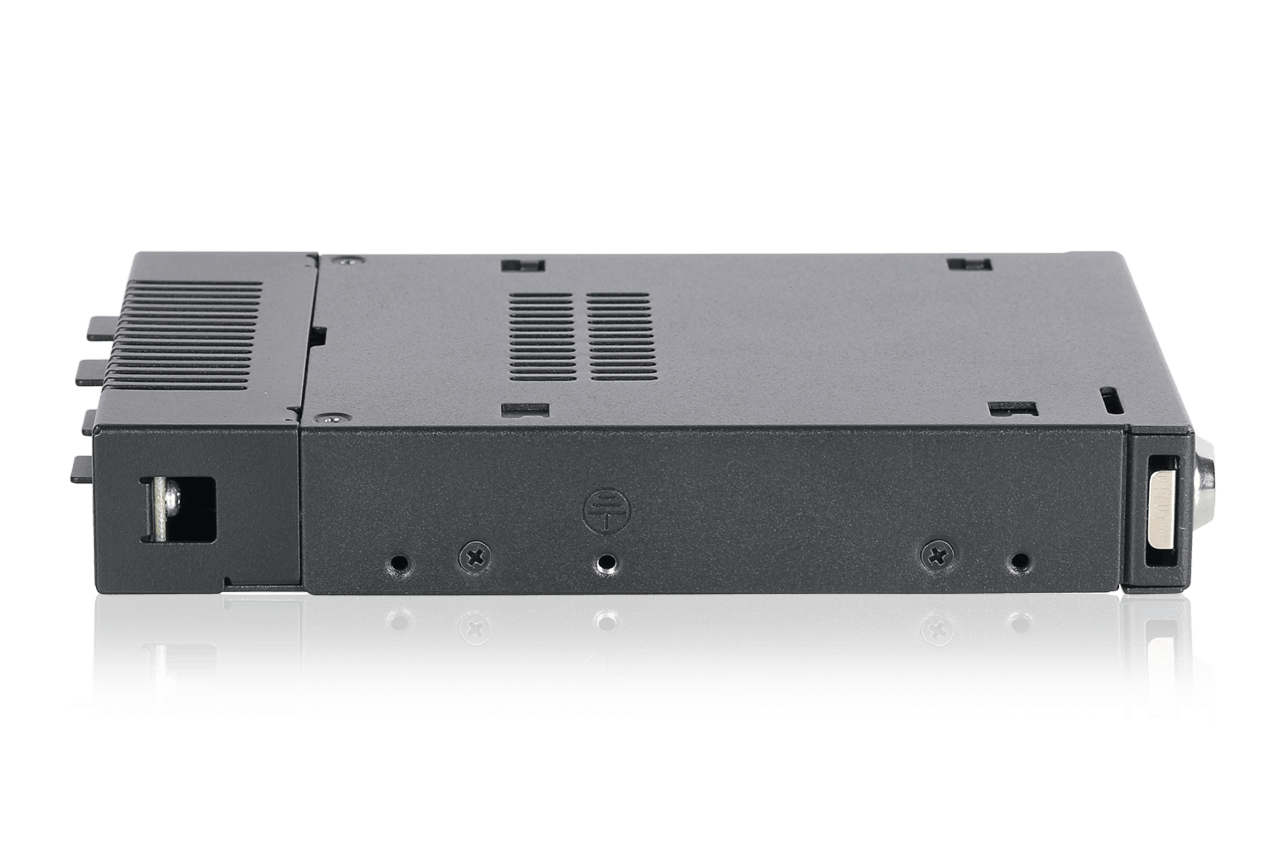

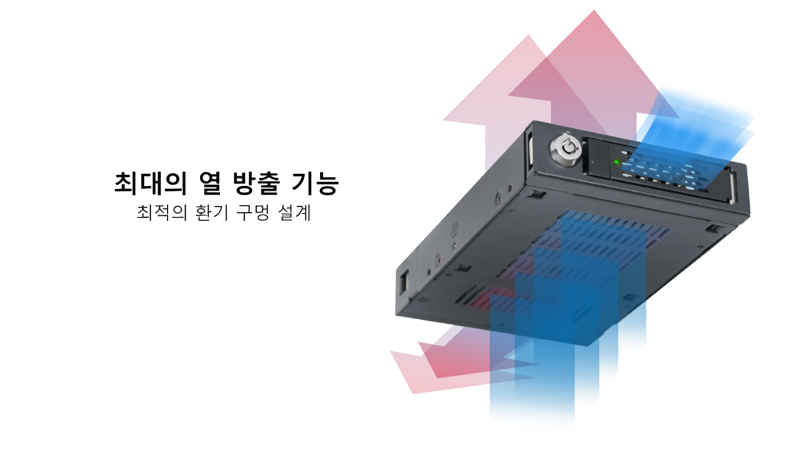

  • 모바일 렉인 MB601VK-1B는 SSD 사용 중 발생하는 열을 식히기 위해 본체 4면에 통풍구가 설계되어 있습니다. 이러한 설계는 최고의 열전달 효과를 만들어 내며 PC의 냉각 시스템과 함께 사용하면 부하 상태에서도 저장 장치 과열로 인해 발행하는 파손을 방지해줍니다.

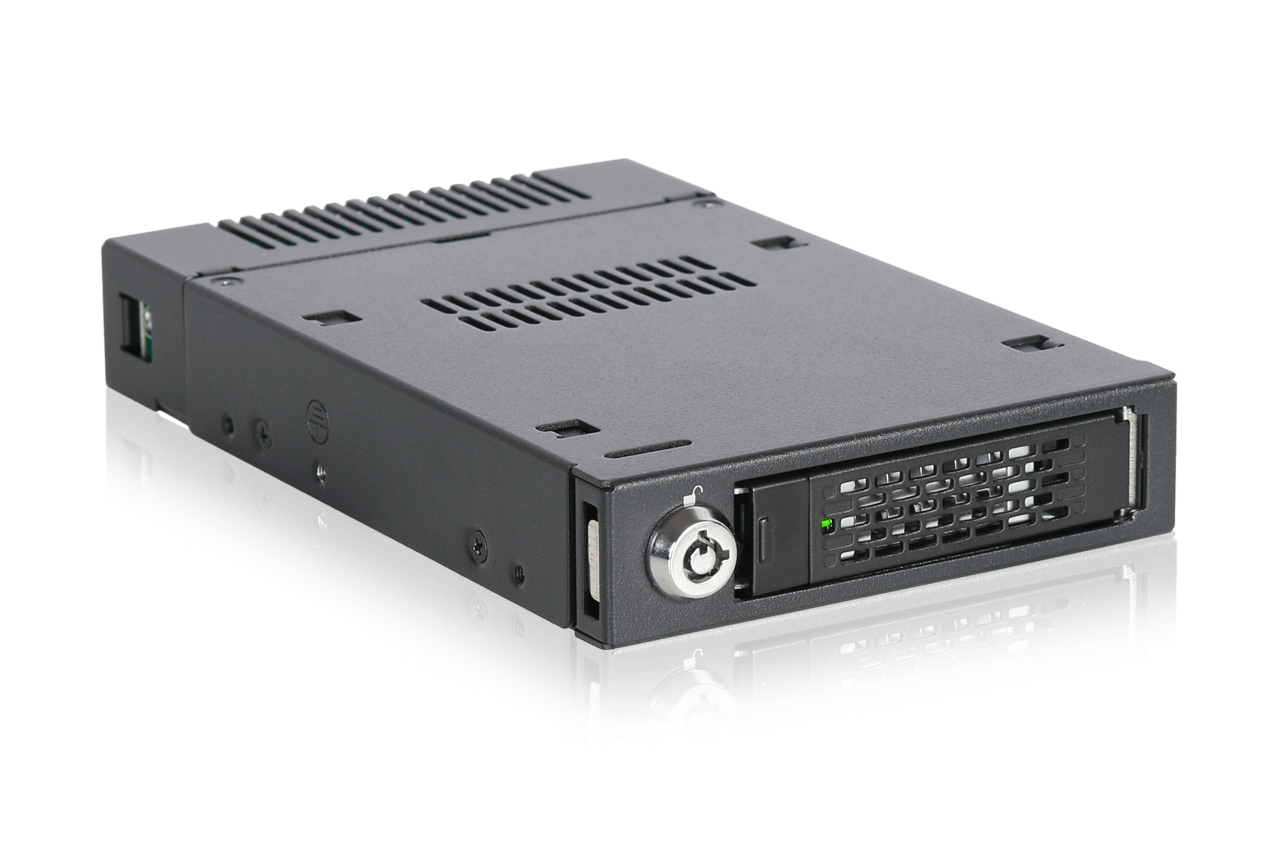

  • Hot-Swap, LED표시, 냉각 다기능 갖춘 NVMe U.2 케이스
    내부에 설치된 LED 상태 표시등은 저장 장치의 전원 상태와 작동 여부를 표시합니다. 절전을 위해 저장장치가 설치되지 않은 베이의 LED 표시등은 자동으로 꺼집니다.
  • 저장장치 본체를 더 안전하고 확실히 보호하기 위해 보안 잠금쇠를 탑재하여 허가받지 않은 자가 사용할 수 없도록 했습니다. 또한, 군사 용도, 차량 장착 PC 등 극단적인 상황에서도 저장장치에 최고의 보호 효과를 제공합니다.
  • 사용하지 않을 때 먼지 커버는 개방된 베이를 먼지로부터 보호하여 그렇지 않으면 내부 커넥터가 막히고 추가 마모를 유발할 수 있습니다.
  • 뛰어난 제품 호환성
    MB601VK-1B는 마더보드, RAID/HBA 카드, M.2 어댑터와 호환되며, Adaptec, Areca, Broadcom, HighPoint, Supermicro 등의 주요 브랜드와 호환됩니다. 이러한 호환성을 통해 단일 브랜드 시스템 구성의 제약을 뛰어넘어 다양한 하드웨어 옵션 중에서 자유롭게 선택할 수 있습니다. 제품 호환성에 대한 자세한 내용을 보려면 here를 클릭하세요.

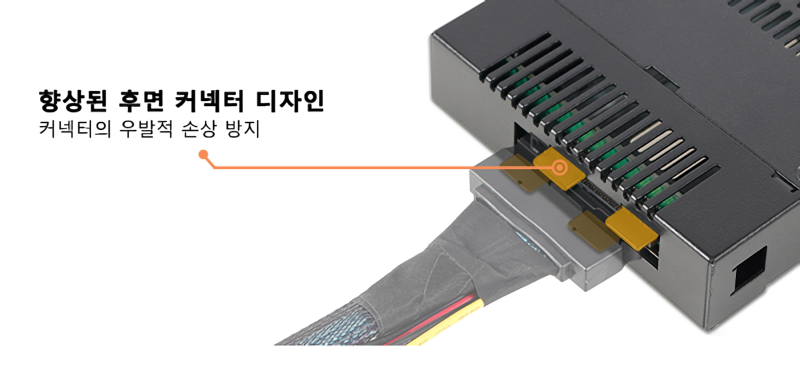

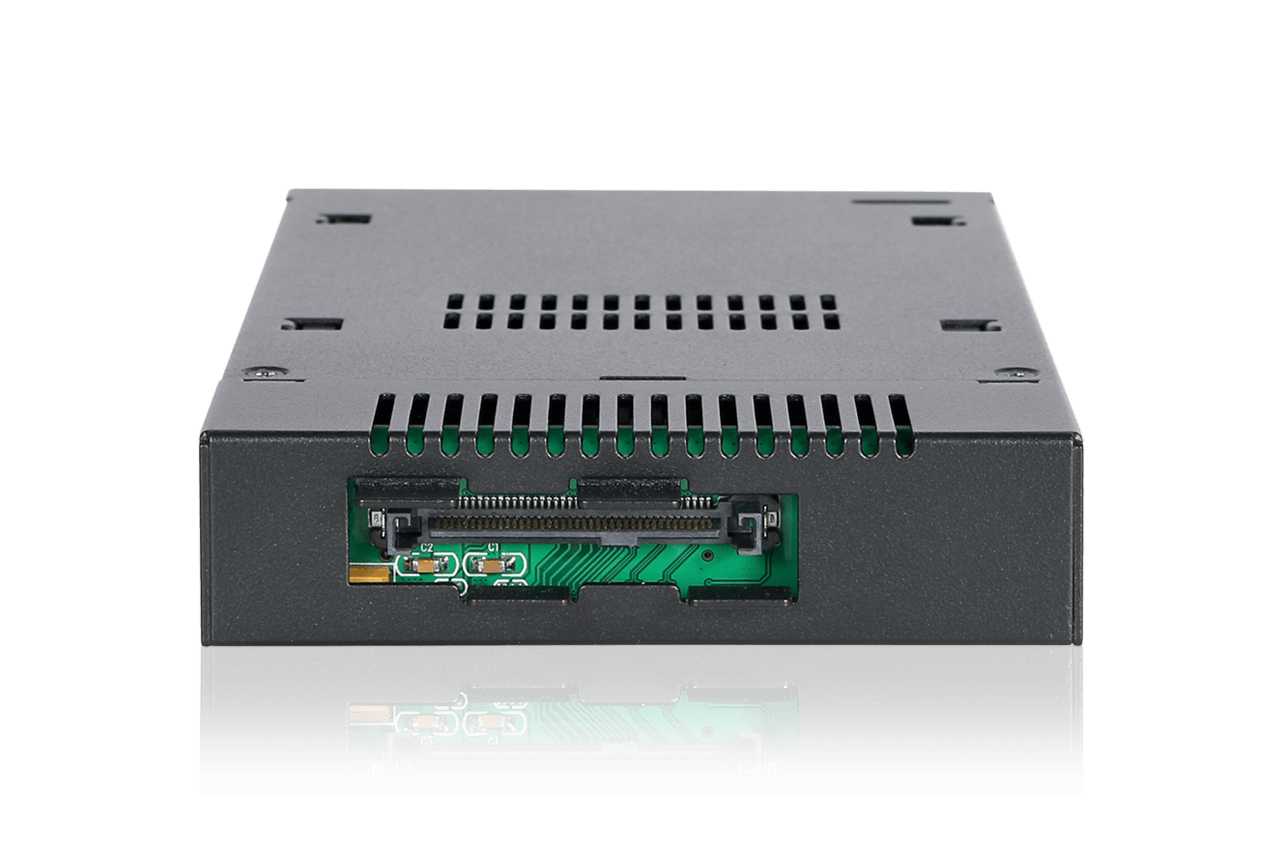

  • 일반적으로 연결 커넥터가 손상되거나 끊어지는 원인은 사용자가 아래 방향으로 이를 제거하거나 무게로 인해 쳐지기 때문입니다. 이에 따라 ToughArmor MB601VK-1의 후면 덮개에는 추가적으로 금속 지지대가 설계되어 있습니다. 해당 지지대는 비정상적인 연결 커넥터 제거가 야기할 수 있는 파손 가능성을 감소시키는 것은 물론, 본래의 위치에서 틀어지는 것을 방지합니다. 또한, SFF-8639 수 커넥터를 바르게 제거 또는 체결할 수 있도록 돕습니다. 해당 기종 시리즈는 한정된 공간에 대응하는 최고의 솔루션입니다.

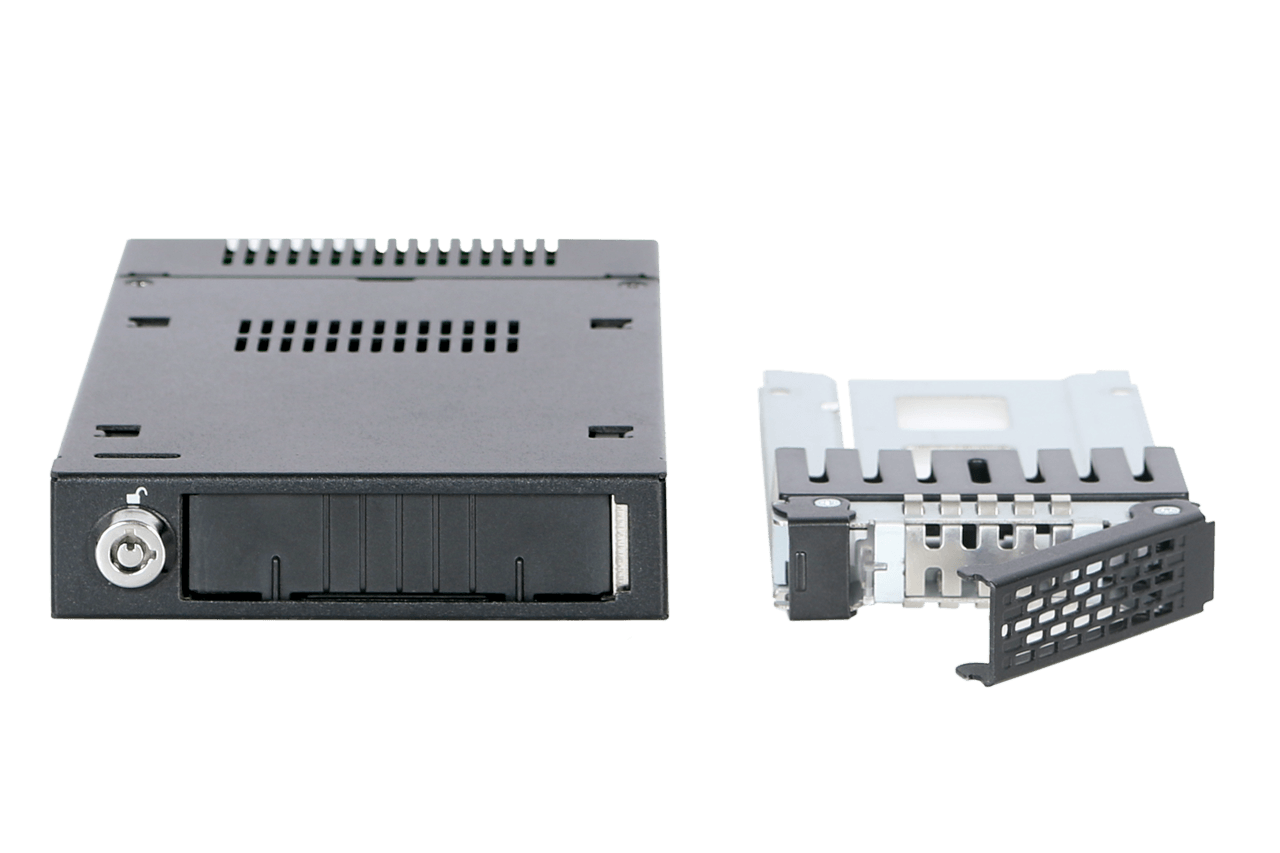

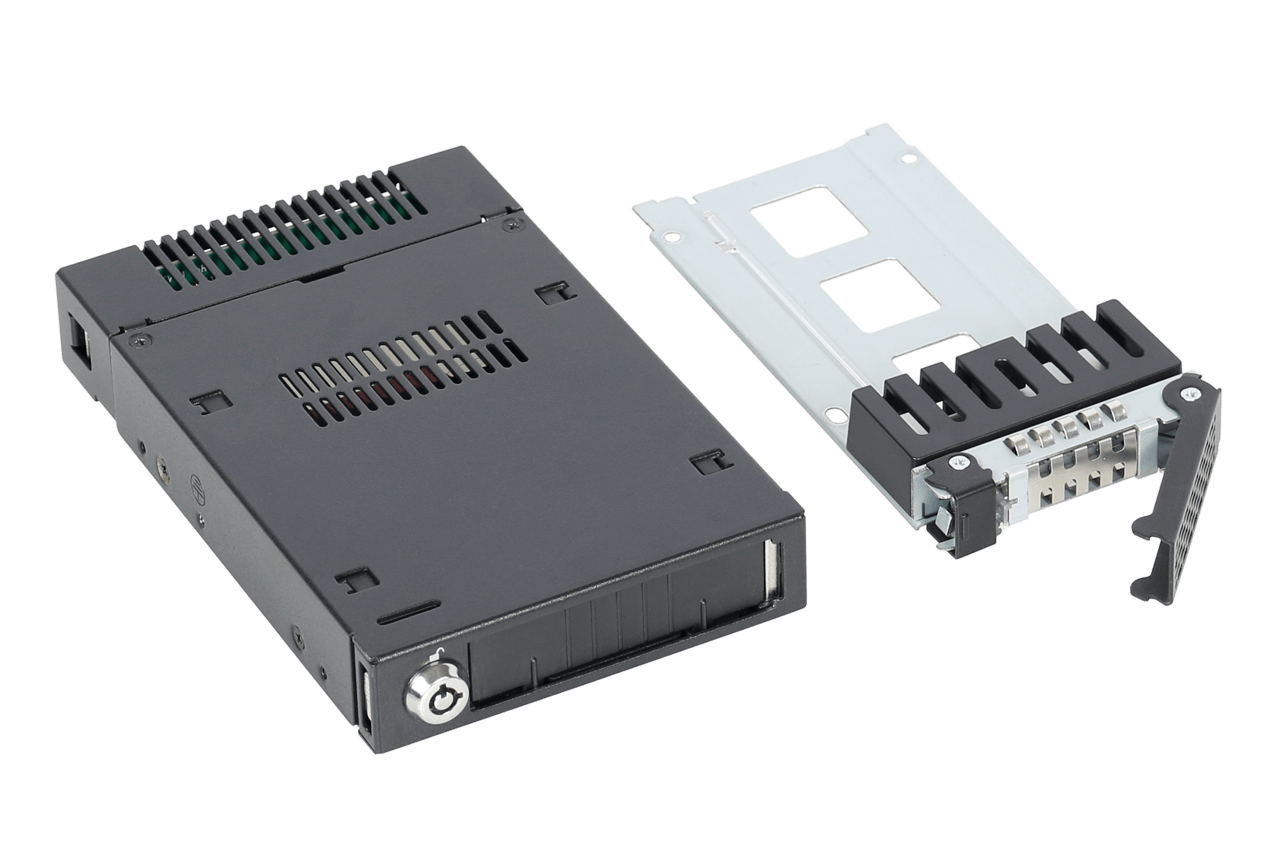

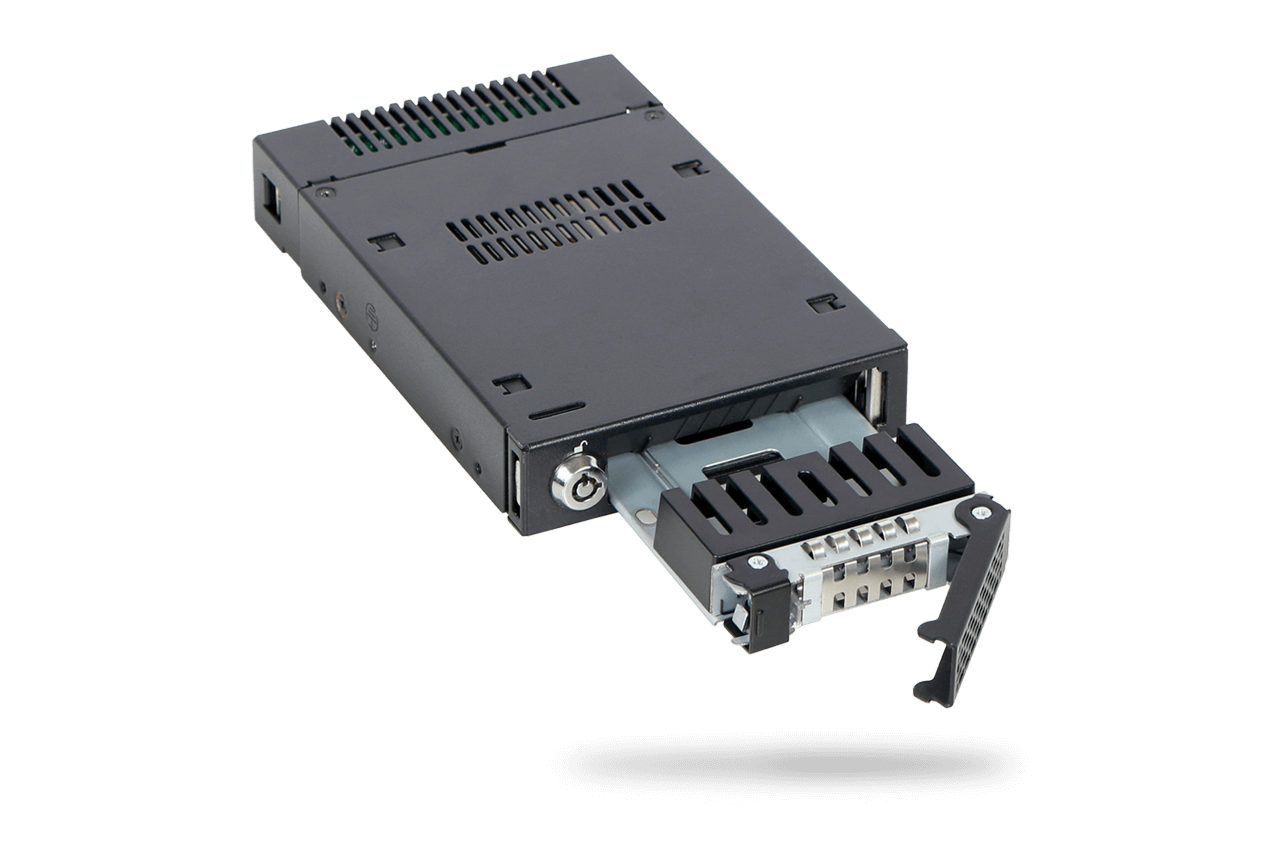

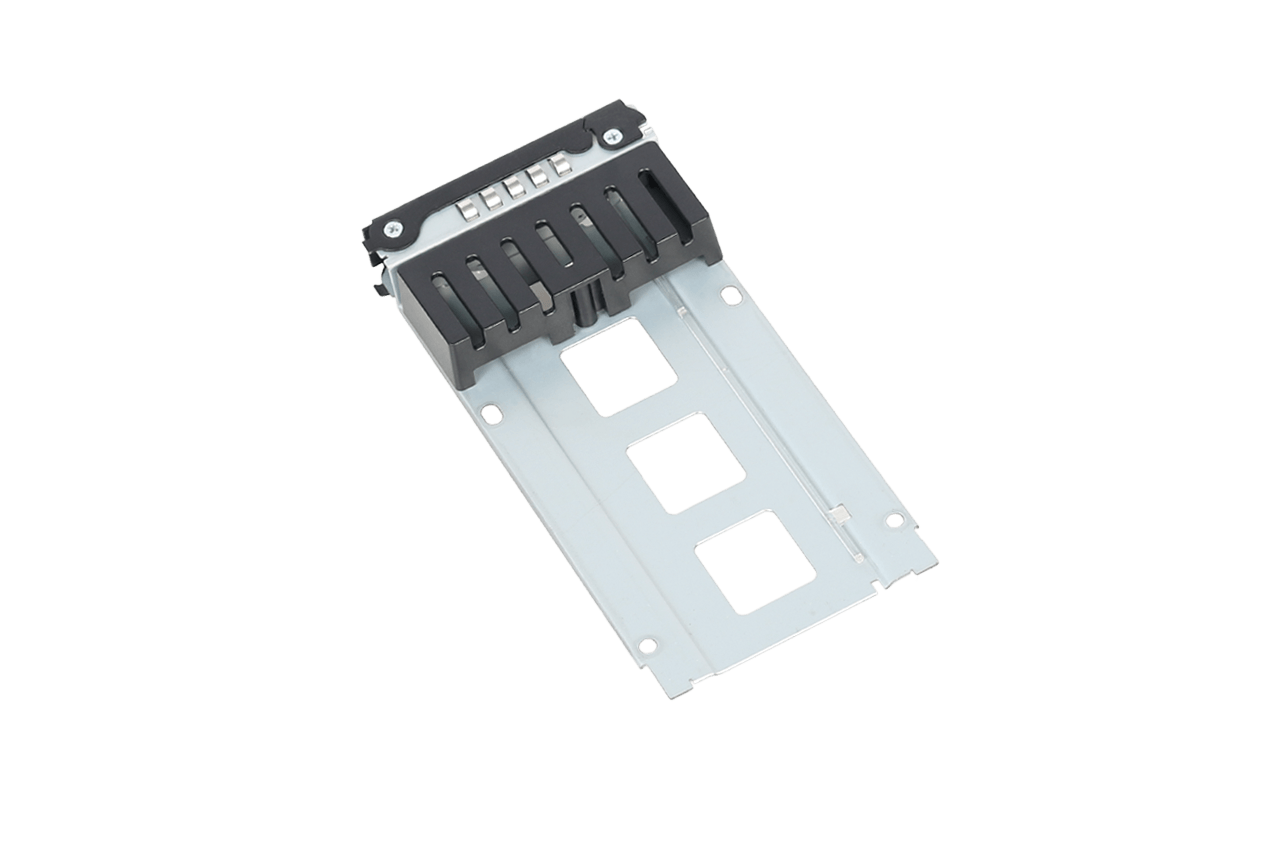

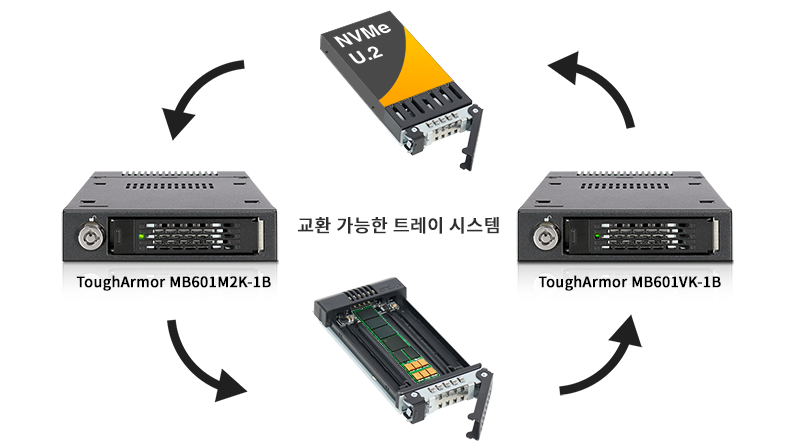

  • 탈부착형 트레이 설계, NVMe SSD 케이스간에 호환가능
    ToughArmor MB601M2K-1B와 함께 사용하면 U.2 및 M.2 저장장치와 호환이 가능합니다. 해당 모델들은 규격이 같은 트레이를 사용하기 때문에 트레이를 호환해 사용자들이 편하게 교체할 수 있습니다.
  • 어떤 MB601VK NVMe 케이스의 제품이 어울리는지?
    내부 공간이 제한된 소형/중형 컴퓨터 섀시를 사용하는 경우,MB601VK-B 하드랙은 미니 타워, 소형 폼 팩터 또는 홈 시어터 PC(HTPC)에 최대 15mm NVMe U.2 드라이브를 장착할 수 있는 완벽한 드라이브 하드랙입니다. 반면 MB601VK-1B 는 최대 110mm NVMe M.2 SSD에 장착할 수 있는 MB601TP-1B 드라이브 트레이와 상호 호환이 가능하도록 전체 길이가 더 길게 설계되었습니다.

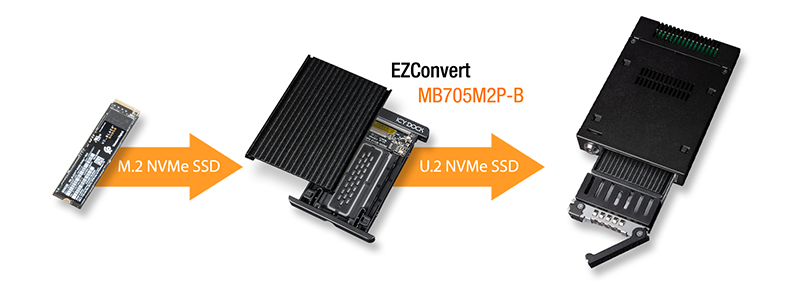

  • (옵션 1) M.2 NVMe SSD to U.2 NVMe SSD 컨버터
    M.2 NVMe SSD를 2.5형 U.2 폼 팩터로 변환하려면 EZConvert MB705M2P-B 컨버터를 추천합니다. 도구가 필요없이 SSD 설치가 가능하며 고속 M.2 NVMe SSD용으로 특별히 설계된 대형 히트싱크가 배치되여 탁월한 냉각효과가 발휘할 수 있습니다.

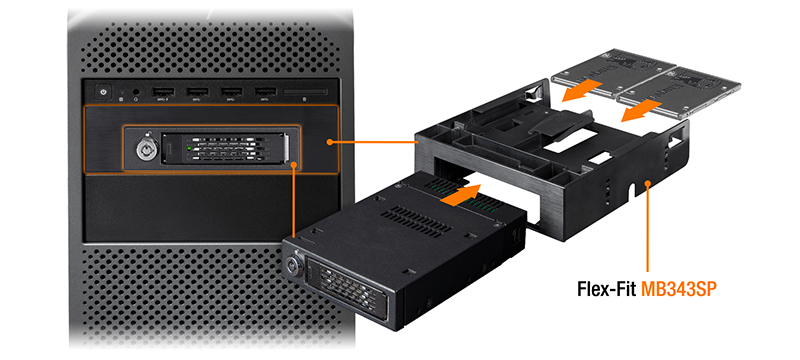

  • (옵션 2) 2.5" / 3.5" to 5.25" 드라이브 베이 변환 가이드
    FLEX-FIT 시리즈 Flex-Fit MB343SP 업그레이드 키트를 통해서 5.25인치 디바이스 공간의 활용성을 높힐 수 있습니다. MB343SP 브래킷은 3.5인치 디바이스 베이로 변환할 수 있을 뿐만 아니라 추가적인 듀얼 2.5인치 드라이브도 설치가능한 스토리지 솔루션을 제공합니다.
맞춤형 ICY DOCK 드라이브 인클로저 : TAA 및 UL 인증 표준 등 충족!
ICY DOCK에서는 다양한 산업 및 안전 기준을 준수하는 것의 중요성을 이해하고 있습니다. 표준 제품은 이미 최고의 품질로 제작되었지만, 우리는 고객들에게 ICY DOCK 드라이브 케이스와 하드랙을 사용자의 구체적인 인증 요구 사항에 맞게 사용자 정의할 수 있는 옵션을 제공합니다. 이에는 TAA 및 UL과 같은 표준부터 넓은 온도 테스트까지 포함됩니다.

우리의 헌신된 팀은 제품 재료와 디자인을 조정하여 완전한 준수를 보장할 수 있도록 완벽하게 준비되어 있습니다. 또한, 우리는 고객들에게 인증 프로세스 전반에 걸쳐 포괄적인 지도를 제공합니다. 우리의 목표는 정확한 명세를 충족하는 것뿐만 아니라 제품이 엄격한 테스트를 성공적으로 통과하도록 보장하는 것입니다. 아래에서는 사용자 정의 솔루션과 함께 시험할 수 있는 모든 선택적 인증을 자세히 나열한 표를 찾을 수 있습니다.
ToughArmor EX MB601VK-1B에 사용 가능한 인증
TAA 무역 협정법 준수
UL 안전 표준 인증
UL94 플라스틱 소재의 인화성
FCC 연방통신위원회 규정 준수
폭넓은 온도 MIL-STD-810H - 방법 501.7 & 502.7
*IEC 60529 (IPX5) 방수 낮은 압력으로 스프레이 되는 물로 부터 보호
*드라이브 모바일 랙 보관함은 IEC 60529 (IPX5) 인증을 통과하려면 맞춤형 전면 방수 패널이 추가되어야 합니다. 방수는 제품이 섀시에 설치될 때 전면 패널을 통해 물이나 먼지가 보관함에 들어가지 않도록 하는 것을 의미하며 전체 보관함이 방수 처리되는 것이 아닙니다.

제품을 특정 인증에 맞게 사용자 정의하는 데에는 인증서 생성을 위한 수수료와 필요한 테스트 비용이 포함됩니다. 일부 인증서는 유효성을 유지하기 위해 주기적인 수수료가 필요할 수 있습니다. 자세한 내용 및 문의 사항은 icydockkr@naver.com 으로 연락 주시기 바랍니다.

주요특징
1x 2.5” U.2 NVMe SSD 혹은 2.5" SAS / SATA SSD 지원
(NVMe SSD, SAS 또는 SATA SSD를 사용하려면 NVMe U.2 호스트가 필요함)

모든 표준 외부 3.5" 변환 가이드 또는 스토리지 모듈에 장착 가능

U.2 port (SFF-8639) 커넥터 사용, NVMe 호스트 필요임

32 Gbps의 전체 NVMe 대역폭 사양 지원

견고한 풀 메탈 외장 케이스로 불연성 요구 사항에도 부합

2 단식 잠금장치로 현실적인 보호를 제공

이글 후크 (Eagle-hook)트레이 걸쇠는 트레이를 인클로저 내부에 단단히 고정함

안티-EMI로 하드 드라이브 전자기 방해 보호

항(抗)진동 설계 (Anti-Vibration Technology, AVT) - HDD 및 SSD의 안정성 보장을 위한 구동 환경 제공

액티브 파워 기술 (Active Power Technology, APT) - HDD 장착 후 즉시 가동

3년 A/S 품질 보증

스펙
모델명: MB601VK-1B
색상: Black
호환되는 드라이브 유형: 1x 2.5" U.2 NVMe SSD (15mm까지 지원)
호환되는 드라이브 타입: U.2 NVMe
드라이브 수: 1
드라이브 베이: 1x 외부 3.5" 드라이브 베이
호스트 인터페이스: 1x U.2 커넥터(SFF-8639), SFF-9402 Rev 1.1에 정의된 핀아웃, Tri-mode HBA/RAID 카드와 호환
입력전력: U.2 (SFF-8639)
전송 속도: PCIe 3.0 최대 32Gbps / PCIe 4.0 최대 64Gbps
SSD 용량 지원: 용량 제한 없음
드라이브 냉각 기능: 수동식 냉각을 통해 장치 방열
재질: 풀 메탈
Hot-Swap 지원: 지원
드라이브 보안: 2 단계 열쇠 잠금 설계
크기(깊이 x 너비 x 높이): 168.7 x 101.2 x 25.4mm
무게(순 중량): 441g
운송 총량: 506.4g
LED로 드라이브 작업 상태 표시: 드라이브 파워 온: 녹색
SSD 접속: 녹색 점등
패키지 구성: 1 - 디바이스, 1 - 매뉴얼, 10 - 나사, 2 - 열쇠
U.2 커넥터 사용 횟수: 10,000
습도: 5%~65% RH
작동 온도: 0°C to 60°C (32°F to 140°F)
스토리지 온도: -35°C to 70°C (-31°F to 158°F)
규정준수: CE, RoHS, REACH
A/S 보증기간: 3 년

FAQ

Q: MB601VK-1B와 잘 맞는 애드온 카드를 추천해 주시겠습니까?

A: MB601VK-1B와의 호환성을 보장하려면 PCIe 16배속 또는 8배속 슬롯을 사용할 때 애드온 카드 또는 마더보드의 BIOS/UEFI가 PCIe 분할을 지원하는지 확인하십시오. PCIe 16x 슬롯의 경우 x4, x4, x4, x4 또한 PCIe 8x 슬롯의 경우 x4, x4 구성으로 BIOS/UEFI에서 PCIe 스플리터를 설정합니다.

아래 아이콘을 클릭하여 PCIe 분기 모드를 지원하는 마더보드 또는 애드온 카드의 호환성을 확인하시기 바랍니다. 최상의 호환성을 위해 마더보드나 애드온 카드 제조사에서 권장하거나 제조한 케이블을 사용할 것을 적극 추천합니다.





NVMe 인클로저를 인증하기 위해 저희는 애드온 카드 제조업체와 지속적으로 검토하고 있으며 호환 가능한 카드 목록에 추가 및 업데이트할 예정입니다.

here 클릭하여 호환되는 애드온 카드/케이블을 공유할 수 있습니다. 목록에 없는 애드온 카드의 호환성을 확인하려면 here 연락하여 문의하시기 바랍니다.


Q: 제품 설명서의 지침에 따라 하드 드라이브 및 장치 설치를 완료했지만 시스템에서 여전히 드라이브를 감지할 수 없습니다. 이 문제를 해결하려면 어떻게 해야 하나요?

A: 먼저 하드웨어의 호환성을 확인하고 드라이브, 드라이브 인클로저, 케이블 및 호스트 인터페이스가 호환되는지 확인하세요. 드라이브를 호스트에 직접 연결하여 시스템에서 드라이브를 감지할 수 있는지 확인합니다. 그래도 드라이브를 감지하지 못하면 드라이브 인클로저에 문제가 있을 수 있습니다. 드라이브 인클로저를 다른 드라이브, 케이블 또는 시스템과 연결하여 문제가 해결되는지 확인할 수도 있습니다. 그래도 시스템에서 감지되지 않는다면 다음과 같은 몇 가지 문제가 있을 수 있습니다.

시스템의 PCIe 레인이 부족 : 드라이브 인클로저를 마더보드에 연결하든 애드온 카드에 연결하든 사용 가능한 PCIe 레인의 수가 제한되어 있다는 점에 유의해야 합니다. 여기에는 CPU 및 칩셋이 제공하는 레인 수와 할당 방법을 이해하는 것이 포함됩니다. 그렇지 않으면 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수도 있습니다.
호환되지 않는 인터페이스 프로토콜 : 마더보드 또는 애드온 카드의 mini-SAS HD, OCuLink 또는 SlimSAS 인터페이스가 NVMe를 지원할 수 있는지 확인하는 것이 중요합니다.
호환되지 않는 인터페이스 핀아웃 표준 : 드라이브 인클로저를 마더보드 또는 애드온 카드의 Mini-SAS HD, OCuLink 또는 SlimSAS 포트에 연결하기 전에 해당 포트가 퓨어스토리지 드라이브 인클로저의 포트와 동일한 핀아웃 표준을 사용하는지 확인하시기 바랍니다. 드라이브 인클로저의 핀아웃 표준을 확인하려면 제품 페이지의 사양 표를 참조하여 핀아웃 표준이 레거시 또는 SFF-9402 1.1인지 여부를 확인할 수 있습니다.
연결 케이블의 길이가 너무 긴 경우 : 최적의 성능을 보장하려면 50cm 이하의 연결 케이블을 사용하는 것이 좋습니다. 더 긴 케이블을 사용하면 신호 손실이 과도하게 발생하여 전송 속도가 느려지거나 연결이 불안정해지거나 심지어 드라이브를 감지하지 못할 수 있습니다. 또한 잠재적인 호환성 문제를 방지하기 위해 장치와 호스트 모두에 동일한 인터페이스 커넥터를 사용하는 것이 좋습니다.

Q: 인텔/브로드컴 트라이모드 HBA 및 RAID카드에 MB601VK-1B를 연결하여 사용하고 있지만 드라이브가 시스템에 표시되지 않습니다.

A: RAID 카드 제조업체들이 설계한 트라이모드의 전용 핀아웃은 일반적인 U.2에 연결되는 배치와 다르기 때문에 발생한 호환 문제입니다. M.2 NVMe SSD는 트라이모드 (Tri-Mode)카드와 함께 사용하려면 트라이모드 카드에 표준 U.2 케이블을 연결하여 트라이모드 핀아웃을 U.2 사양으로 전환하여야 드라이브를 감지할 수 있습니다. 호환에 관련 정보는 click here연결하여 참조하시기 바랍니다.


Q: 전원이 켜져 있는 상태에서 NVMe 드라이브를 디바이스에 다시 삽입한 후부터 NVMe 드라이브가 시스템에 표시되지 않습니다.

A: 시스템이 켜져 있는 동안 핫 플러그 기능을 지원하는 시스템의 경우 시스템이 드라이브를 인식하려면 각 드라이브 삽입 및 제거 사이클을 수동으로 업데이트해야 합니다.



수동 새로 고침을 수행한 후 드라이브를 감지할 수 없는 경우 시스템에서 핫 플러그 기능을 지원하지 않을 수 있습니다. 마더보드/추가 기능 카드 제조업체에 문의하여 NVMe 핫 플러그 기능을 지원하는지 확인하는 것이 좋습니다.



Windows 11 / Windows 10 / Windows 8 – 검색 창에 장치 관리자(Device Manager)를 입력하고 메뉴창을 연 다음 마우스 오른쪽 버튼으로 디스크 드라이브를 선택하고 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.



Windows 7 – 바탕 화면의 컴퓨터 아이콘을 마우스 오른쪽 버튼으로 누르고 속성(Properties)을 선택한 다음 장치 관리자(Device Manager)를 누르고 디스크 드라이브를 마우스 오른쪽 버튼으로 누른 다음 하드웨어 변경 사항 검색(Scan for Hardware Changes)이라는 옵션을 클릭하시면 됩니다.


Image result for disk drive scan for hardware changes




Q: ICY DOCK NVMe 엔클로저가 PCIe 4.0을 지원하는가?

A: 예, 모든 ICY DOCK NVMe 엔클로저는 최대 64Gbps의 전송 속도로 PCIe 4.0x4 표준을 지원합니다.


Q: 드라이브 트레이를 삽입할 때 드라이브 트레이의 상부 및 하부 금속 스프링이 고착되는 느낌이 듭니다. 어떻게 해야 하는가?

A: 드라이브 트레이를 인클로저에서 제거하고 트레이 앞에 있는 금속 메시 시트에 과도한 압력을 가하지 않고 트레이를 다시 삽입합니다. 전면 금속 망사 시트에 과도한 힘을 가하면 상단 및 하단 금속 스프링이 구부러져 드라이브 트레이를 삽입하는 데 문제가 발생할 수 있습니다. 따라서 이러한 경우 금속 스프링이 손상될 수 있으므로 드라이브 트레이를 강제로 삽입하지 마십시오.



metal spring
그림과 같이 금속 메시 시트에 과도한 압력을 가하지 마십시오!
